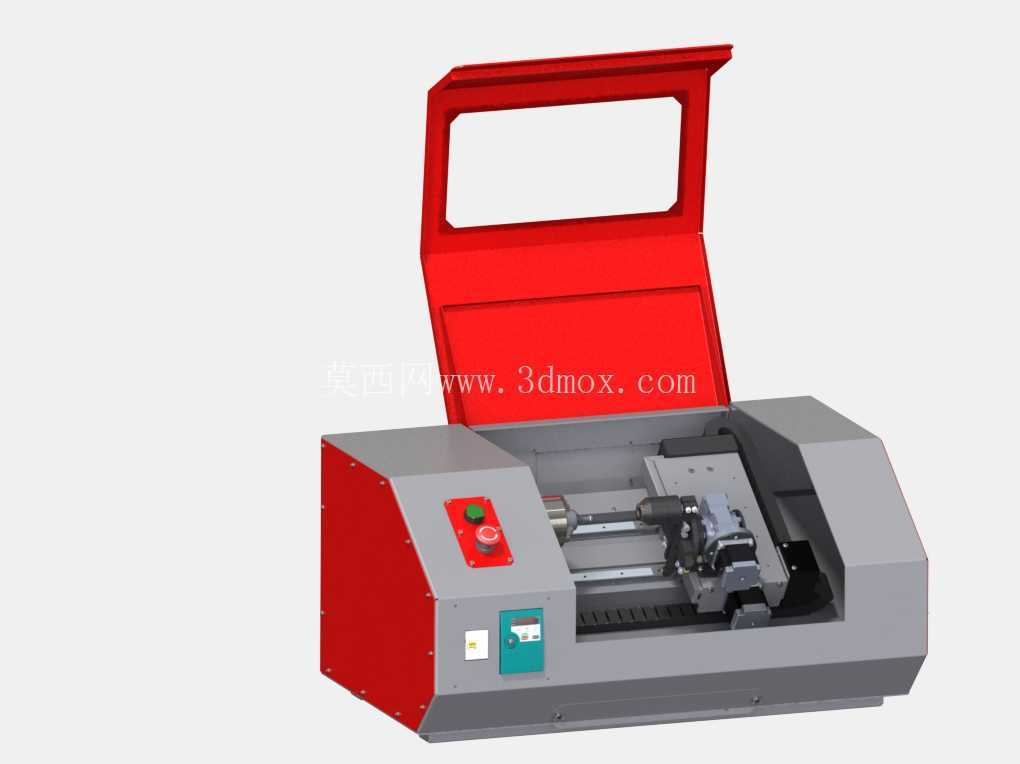

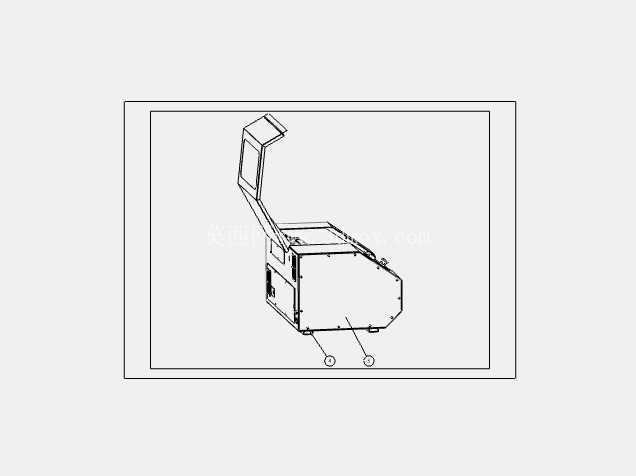

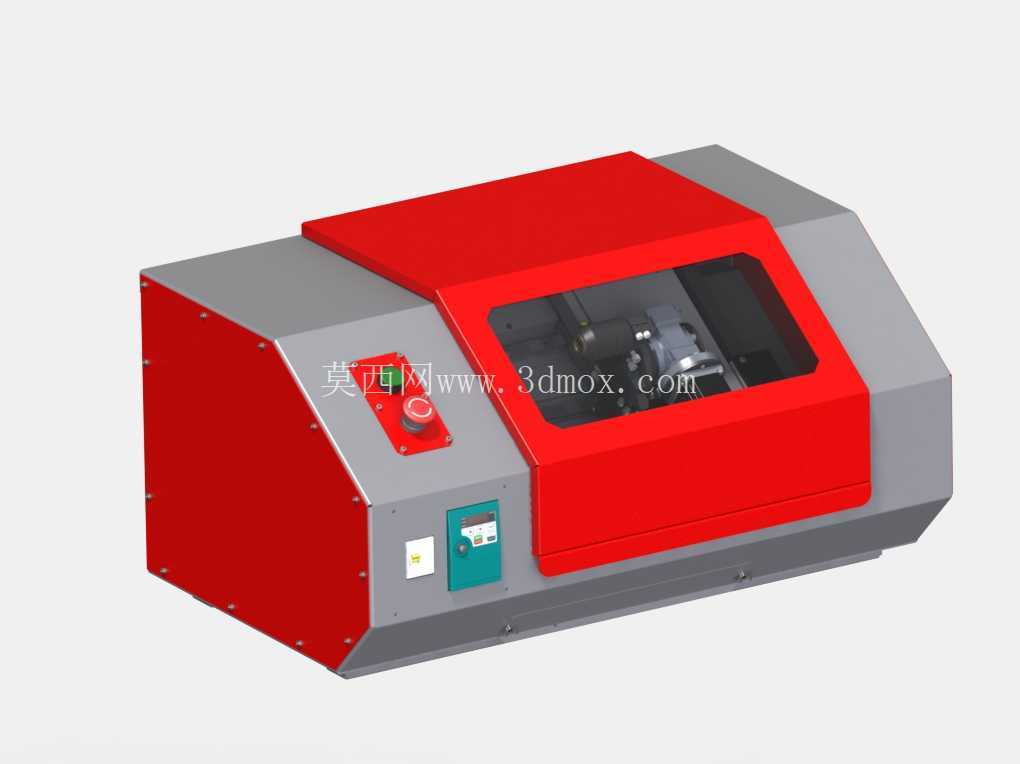

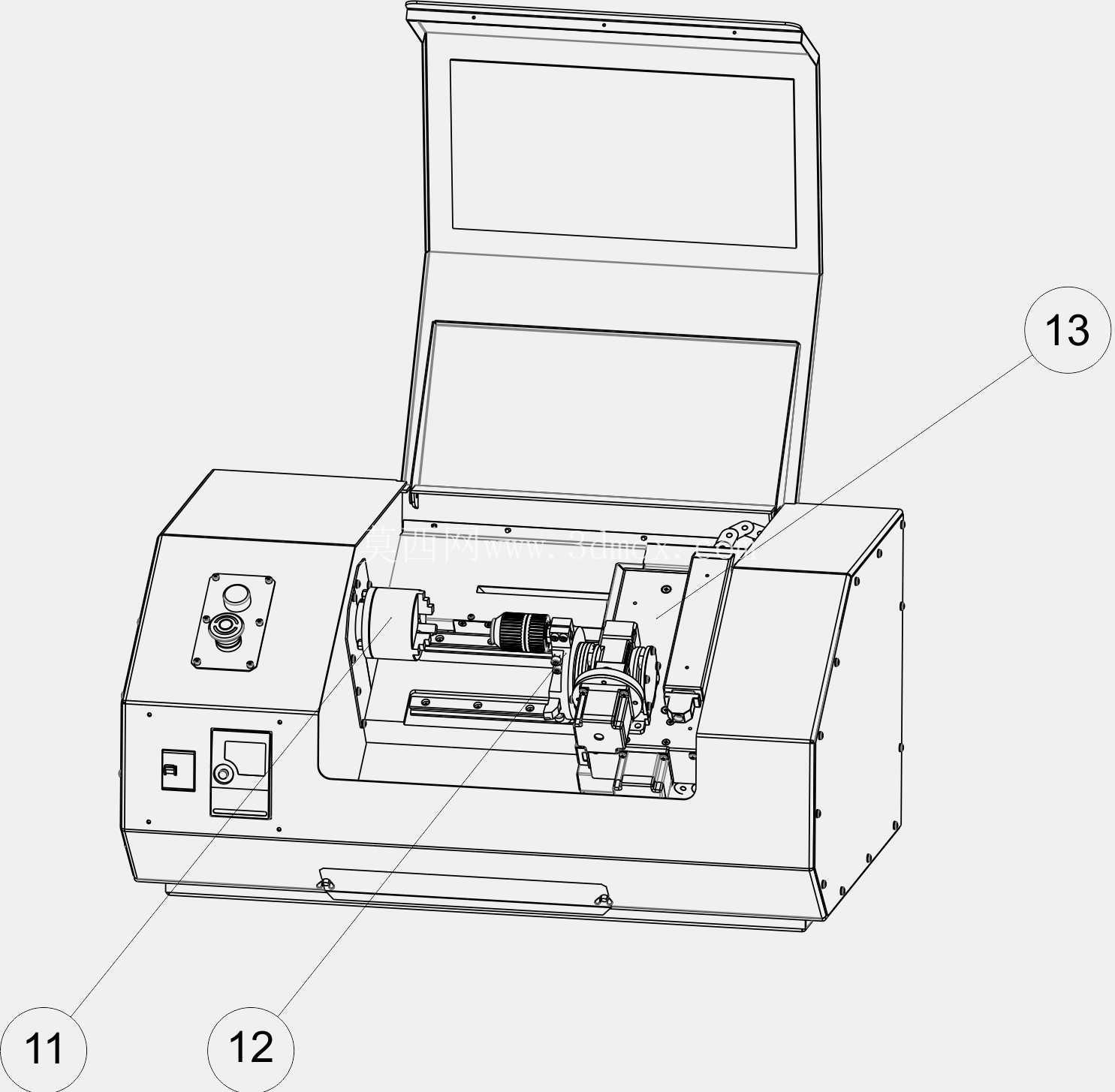

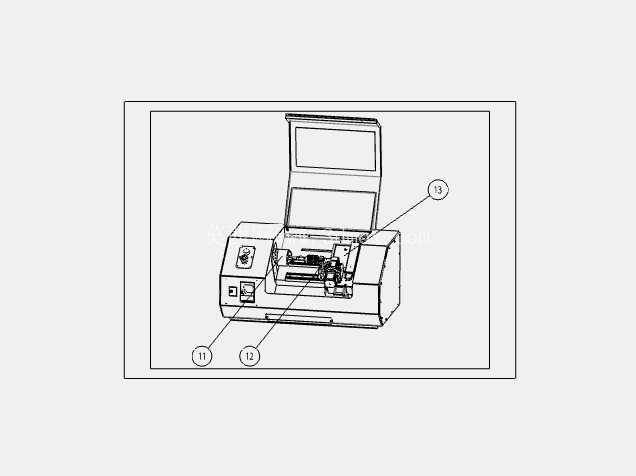

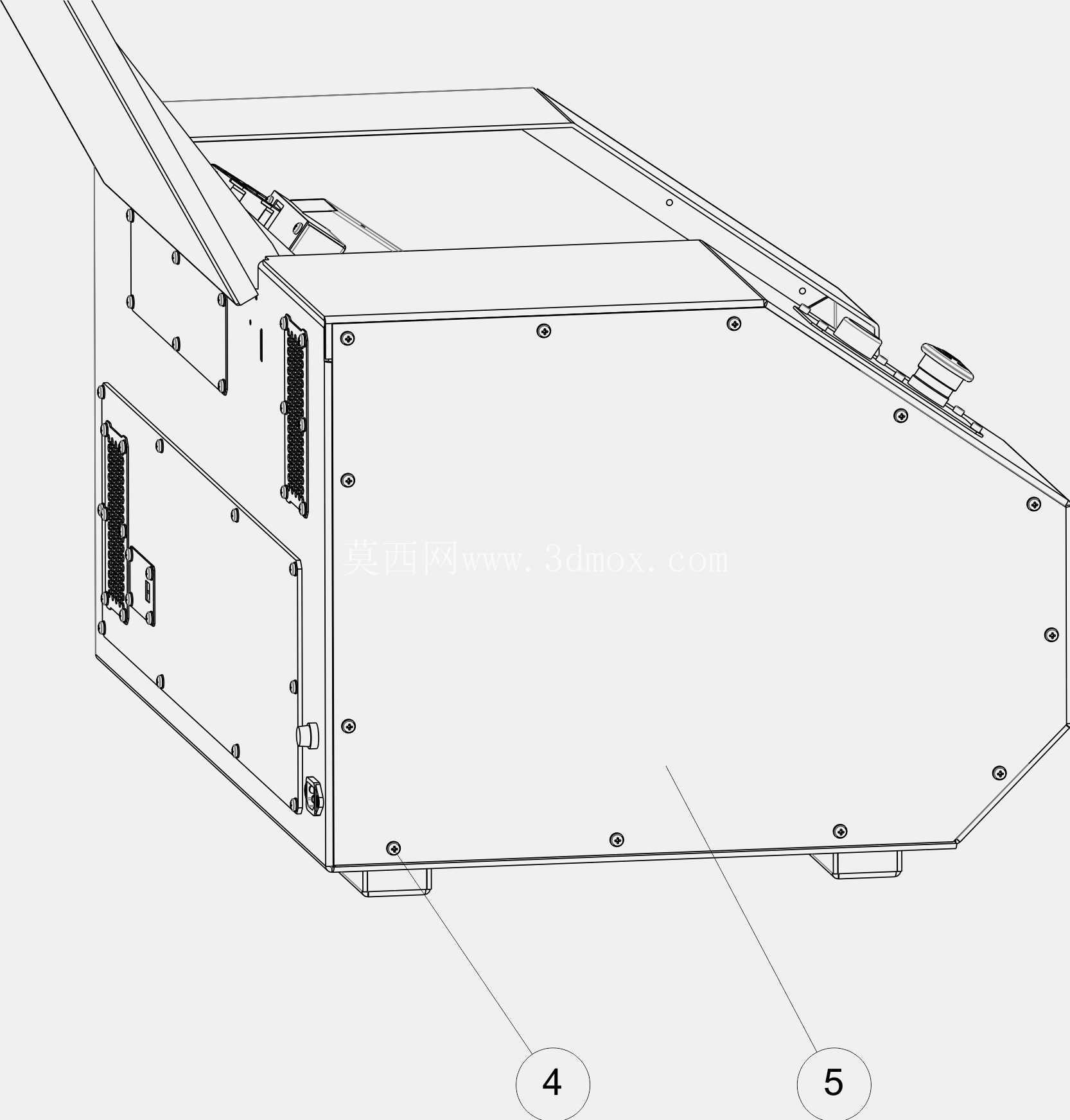

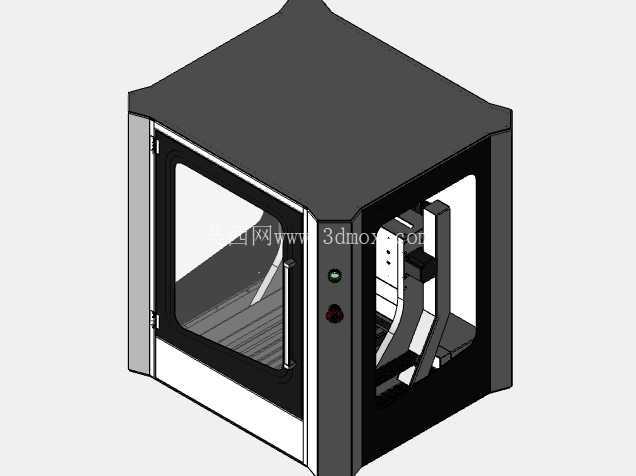

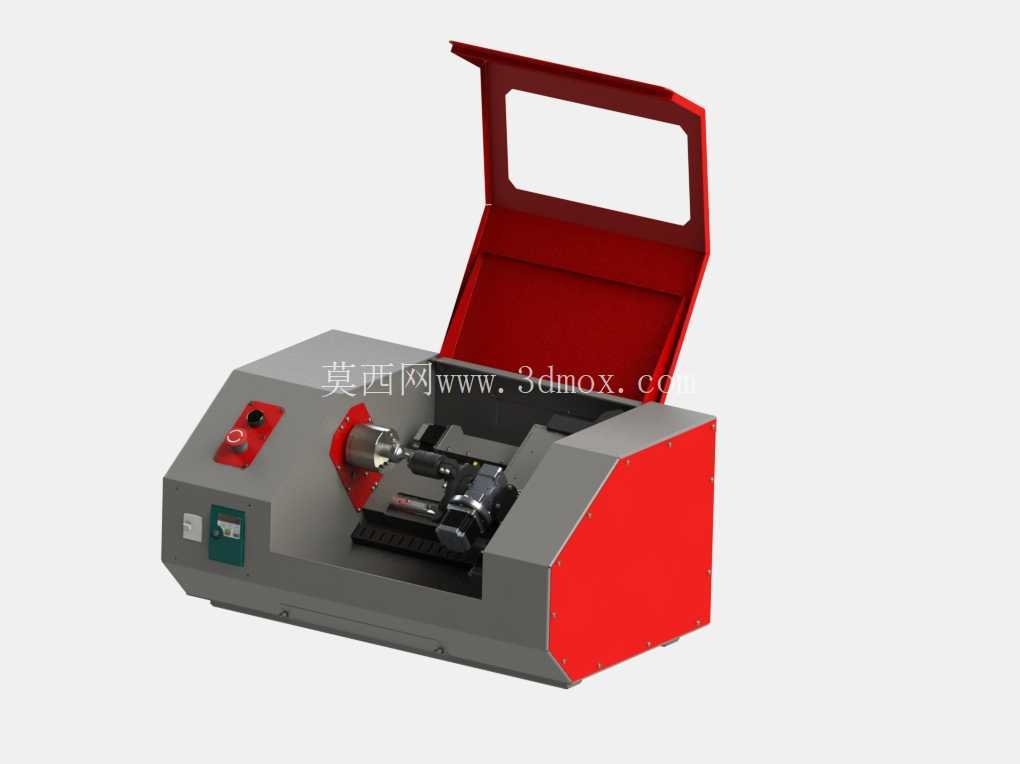

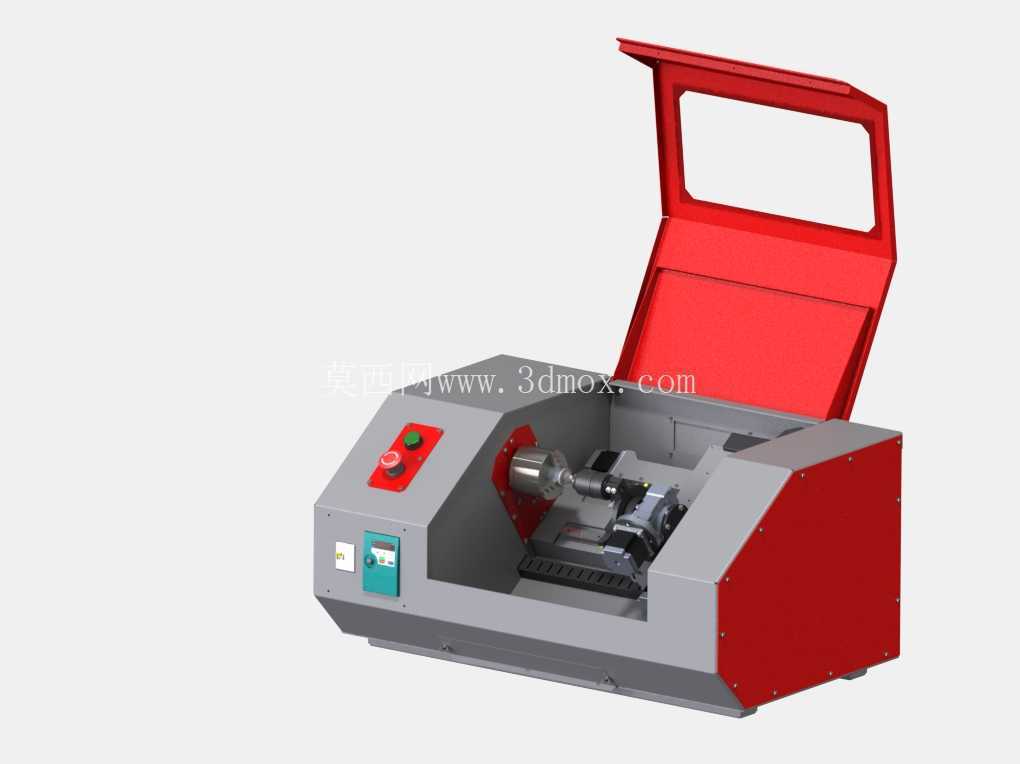

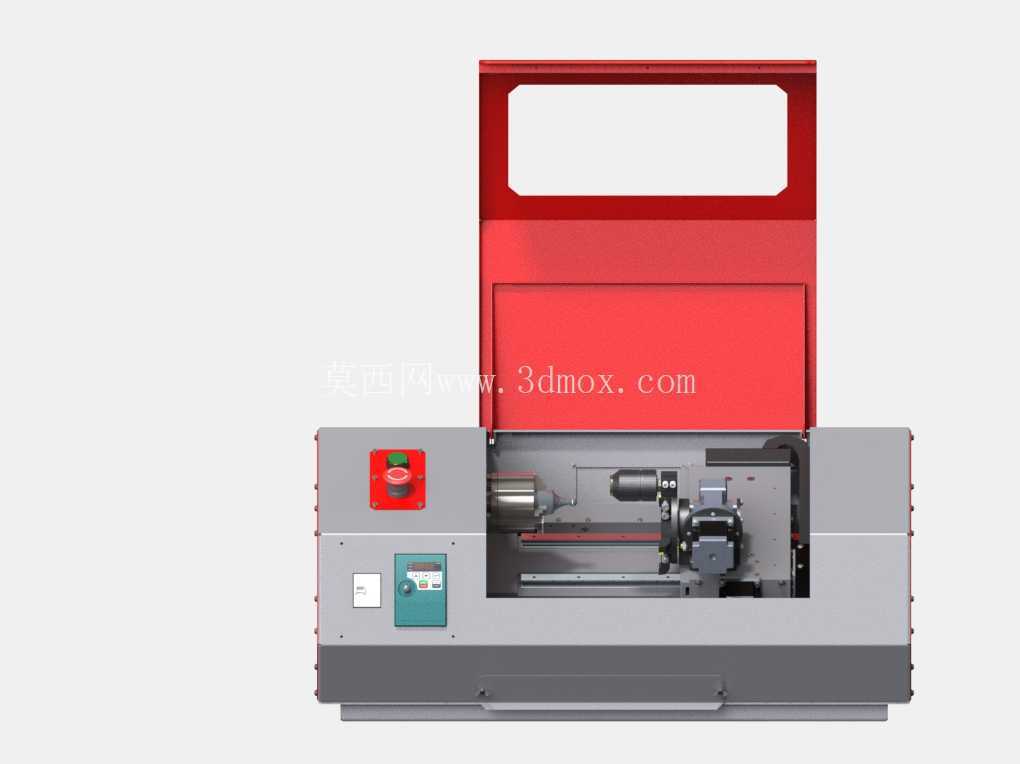

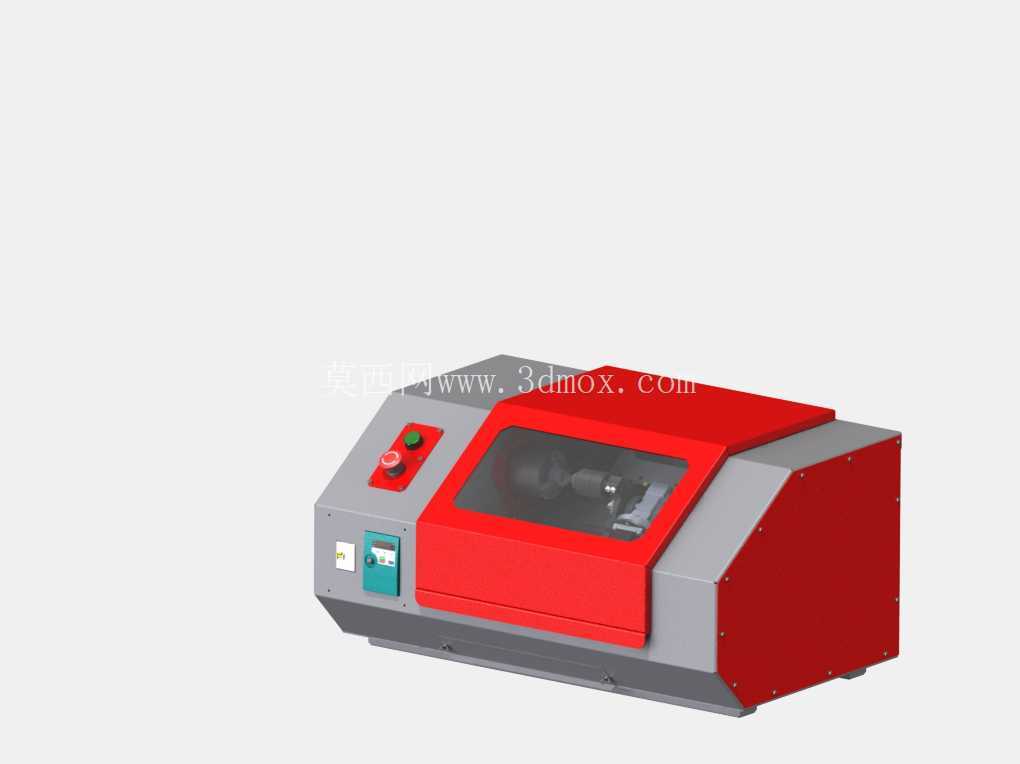

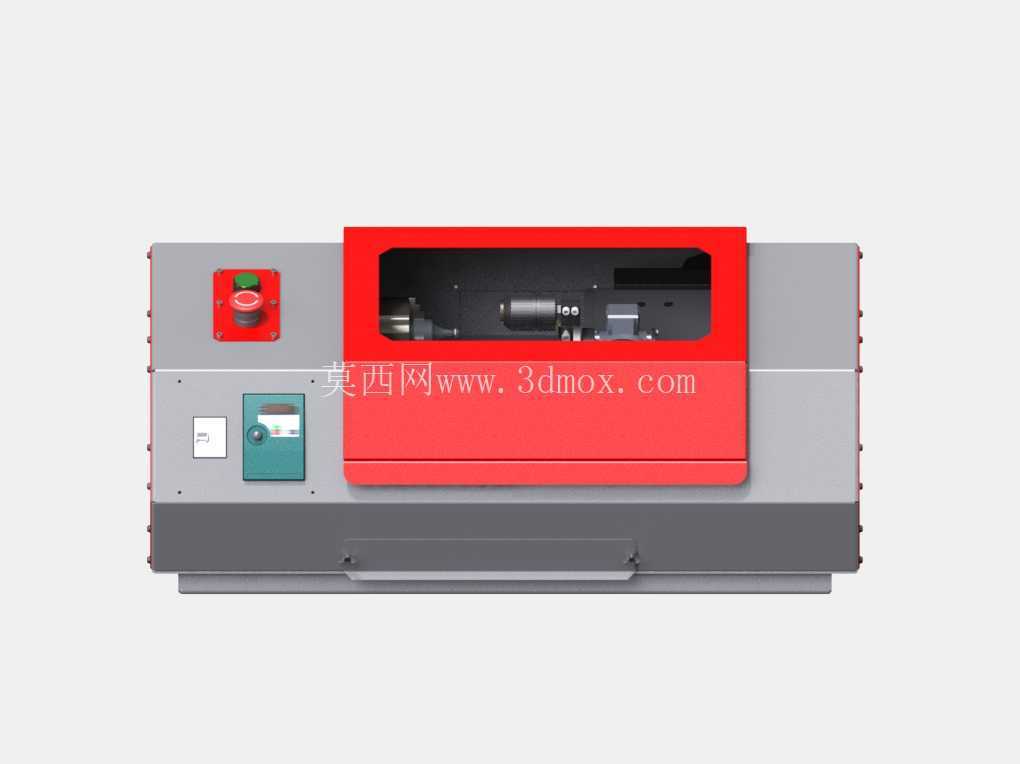

桌面级DIY小型数控车削加工设备

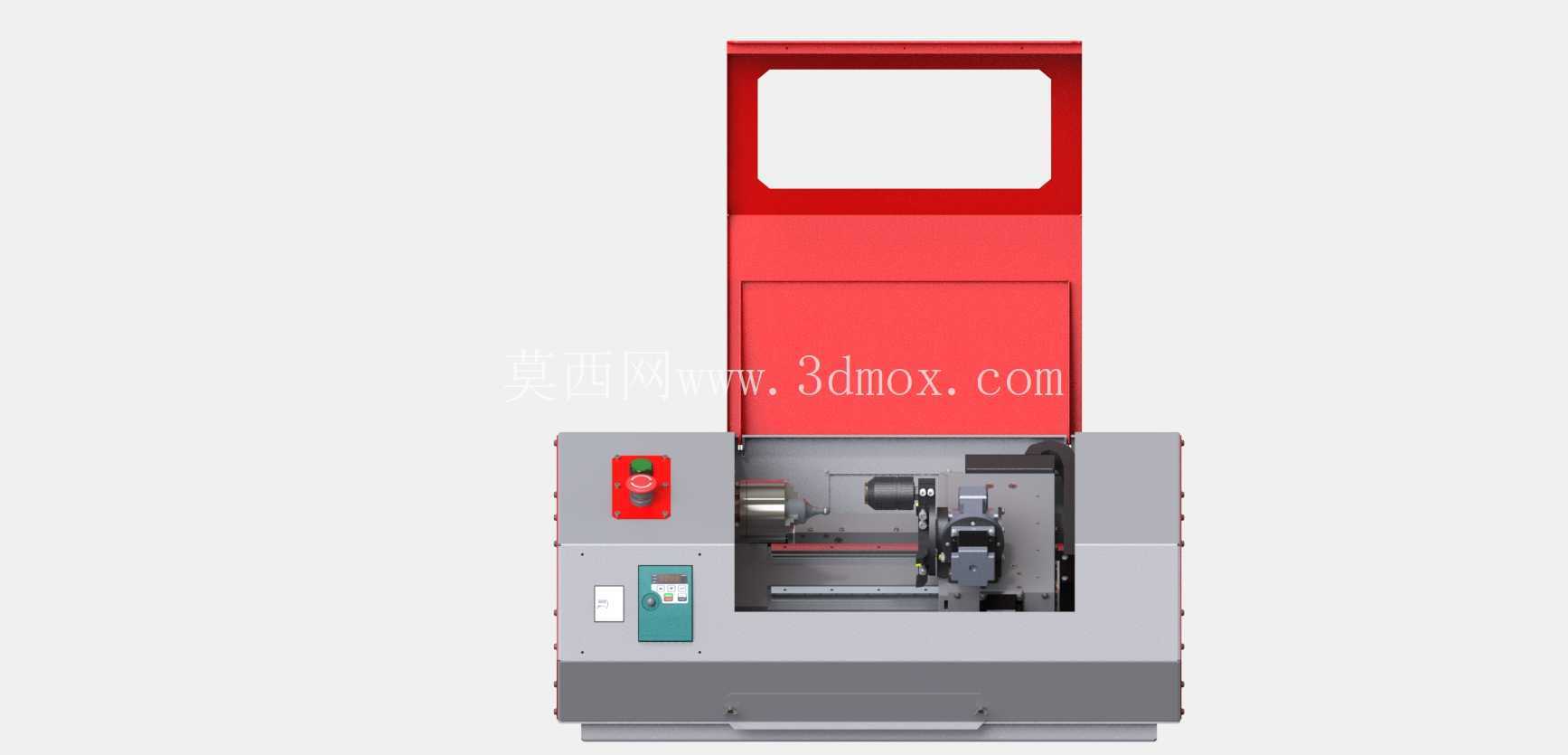

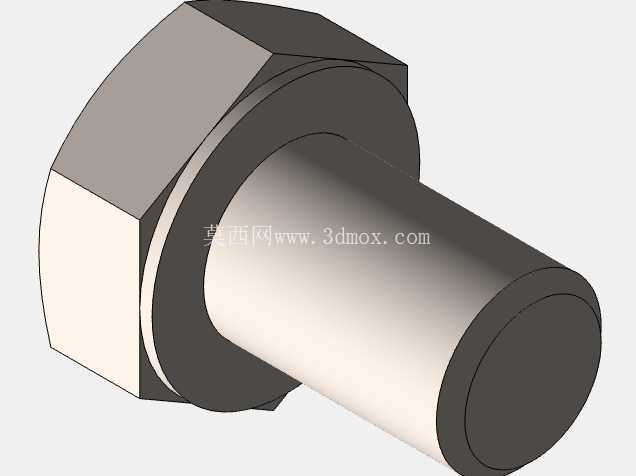

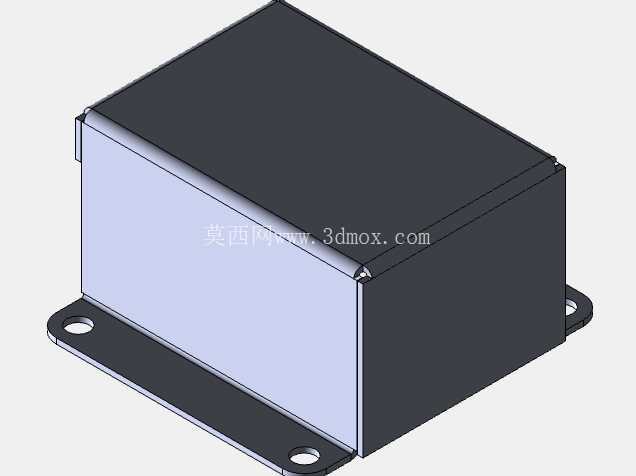

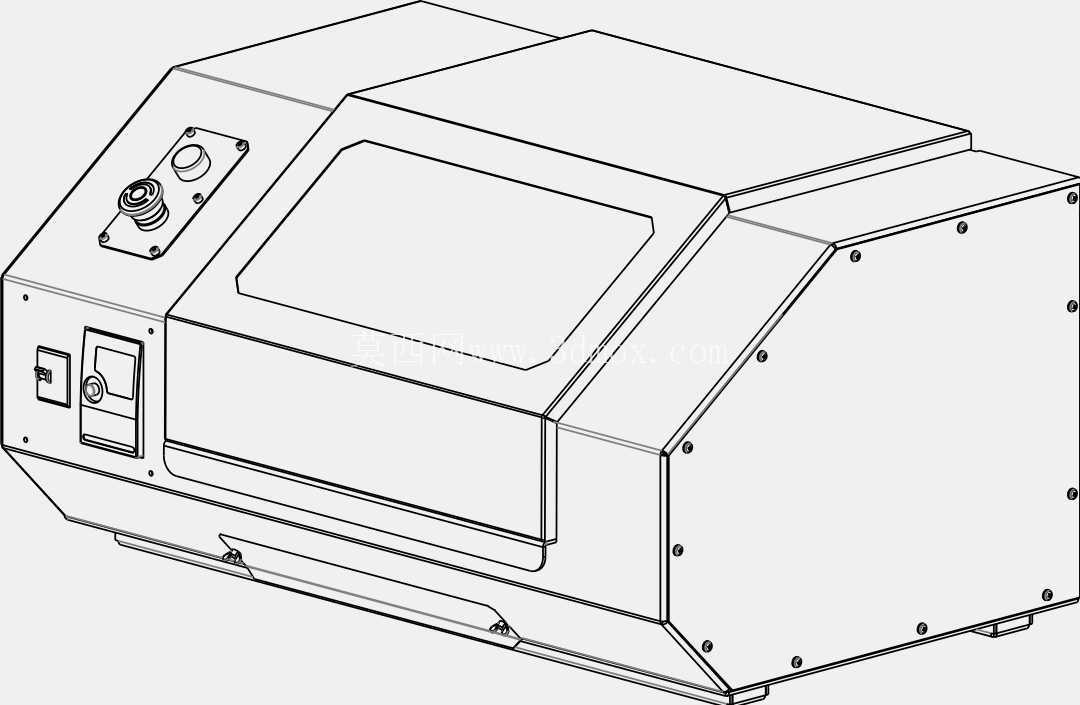

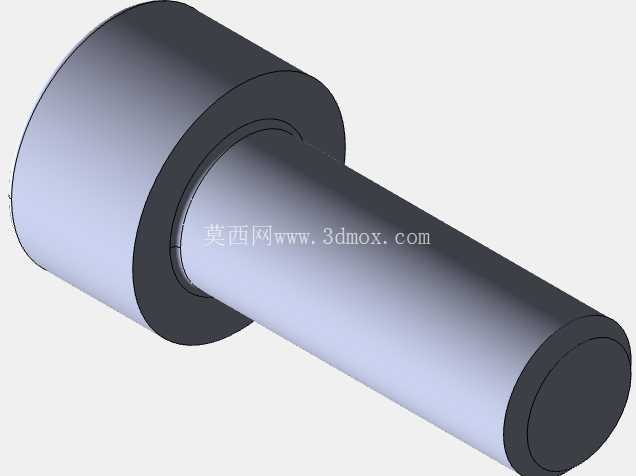

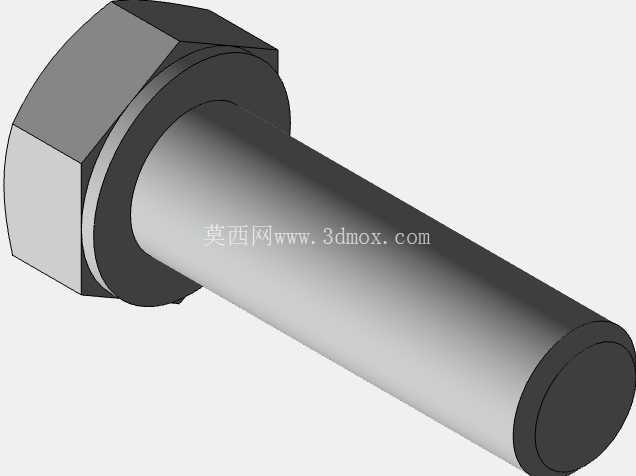

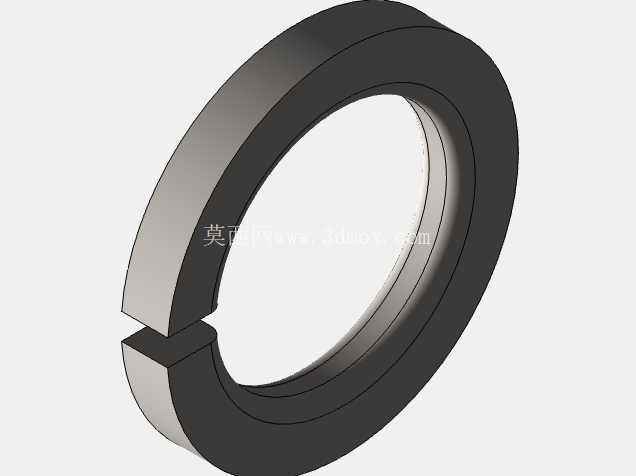

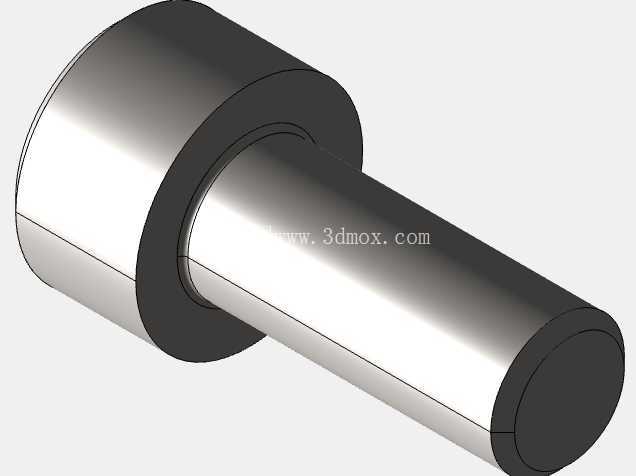

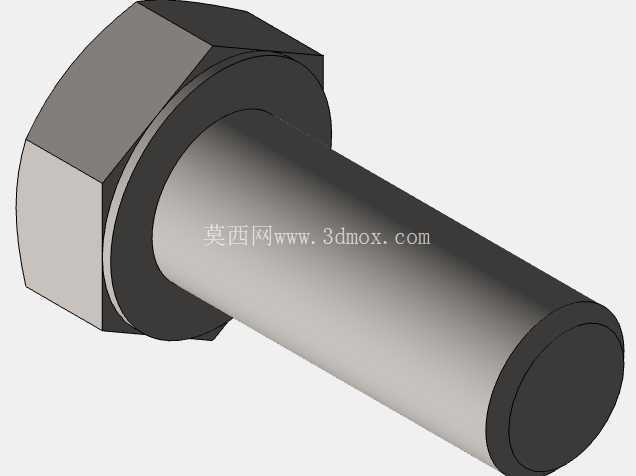

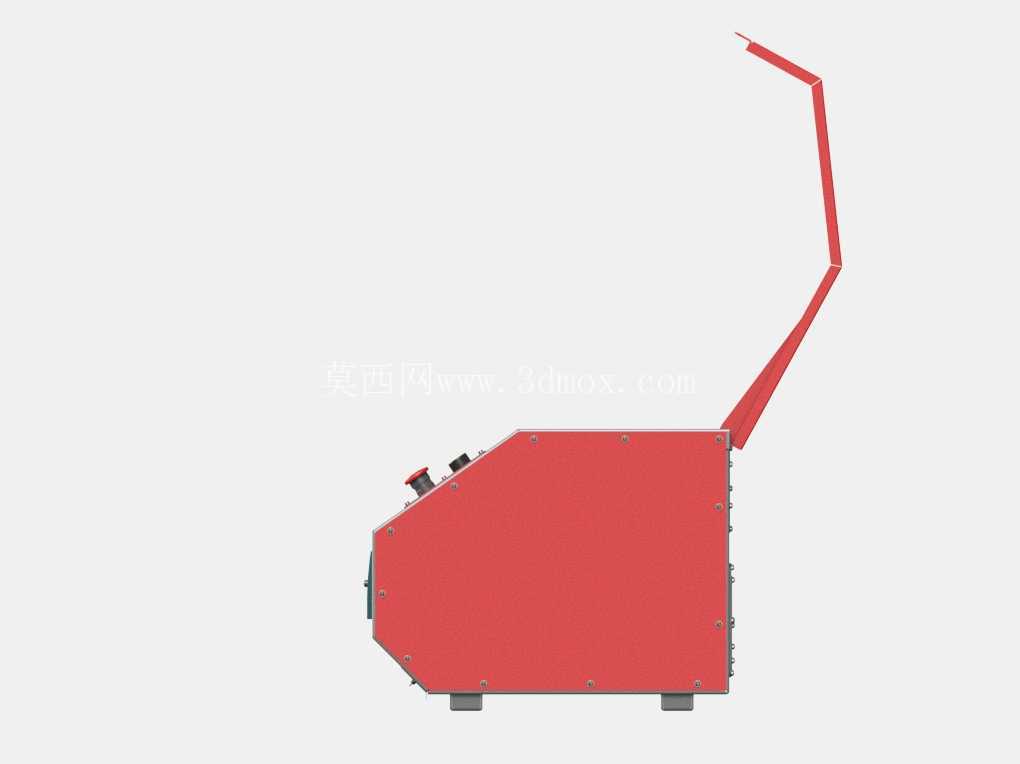

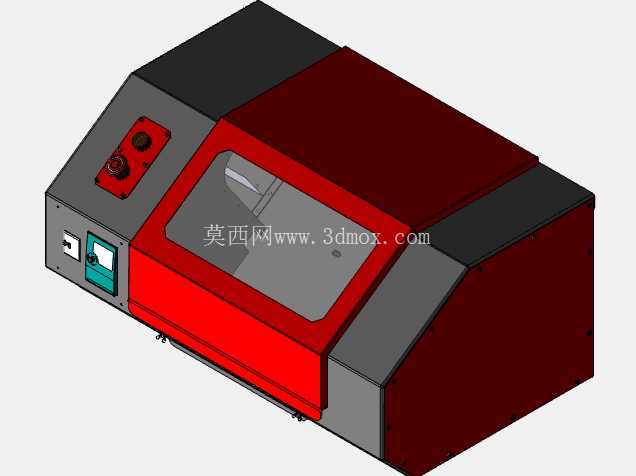

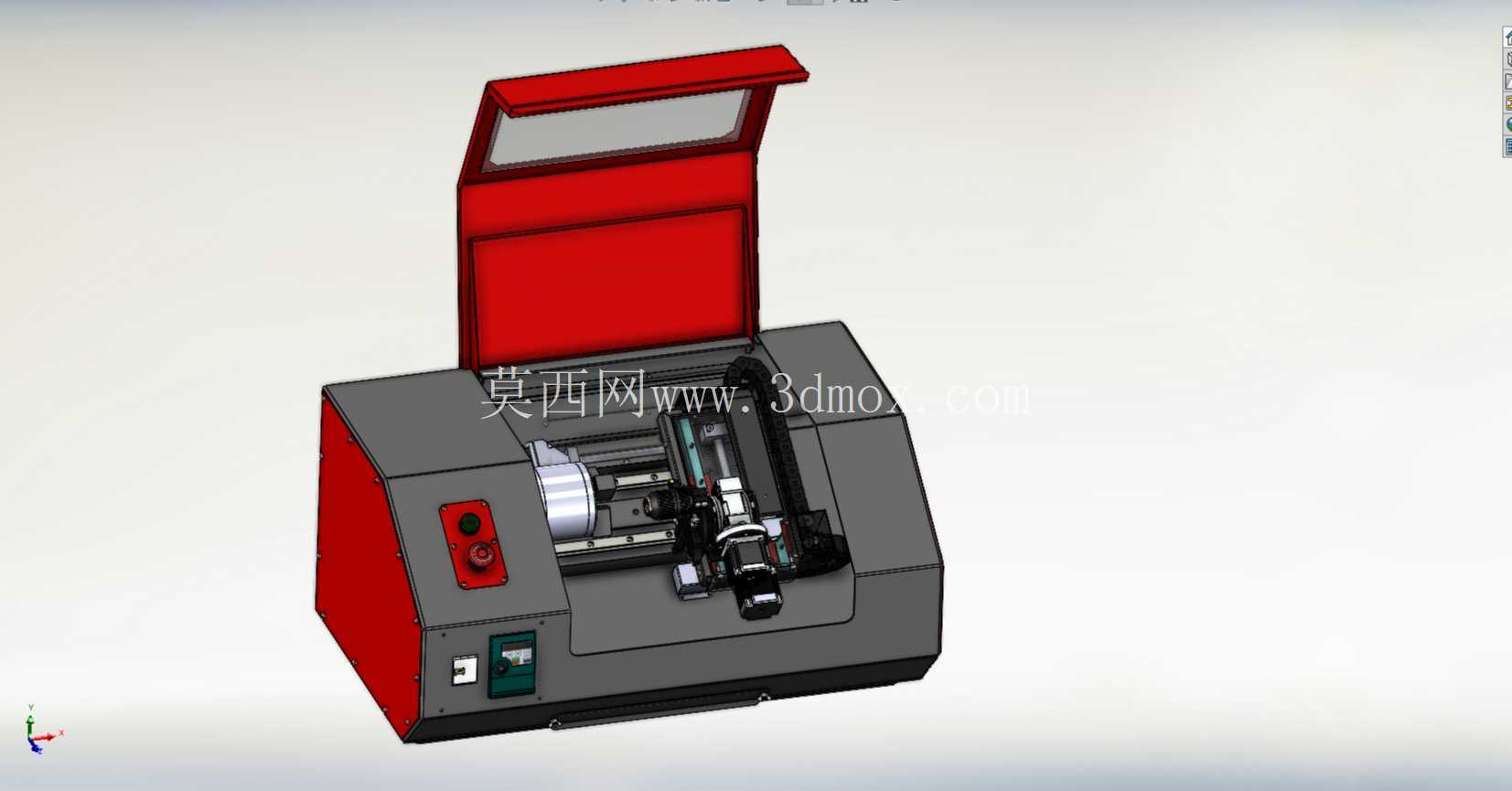

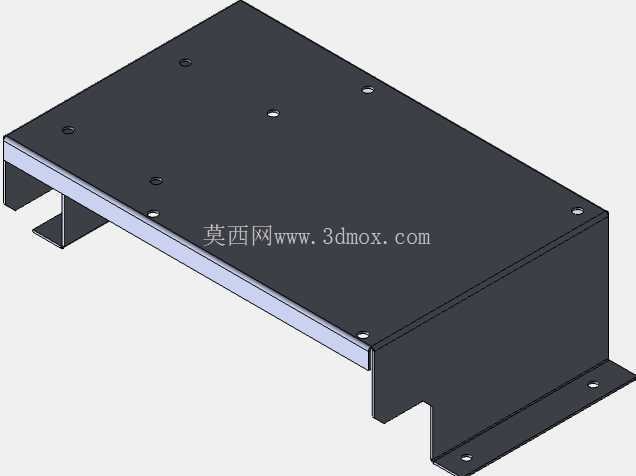

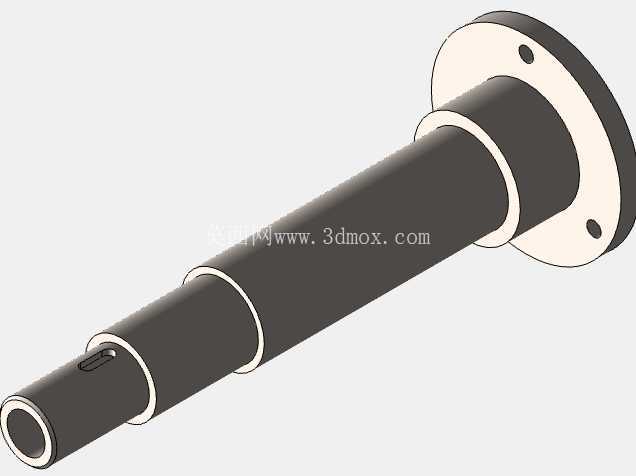

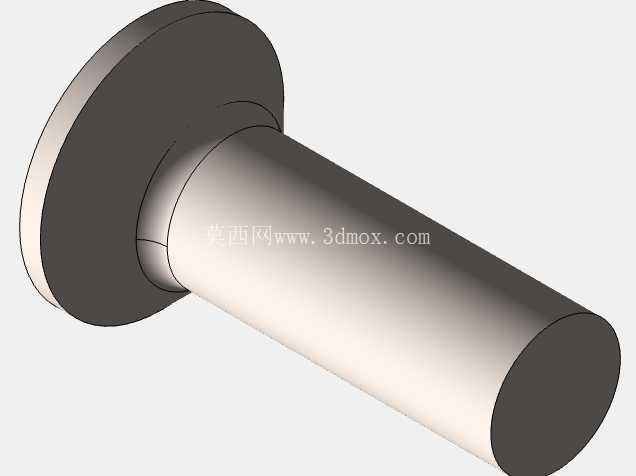

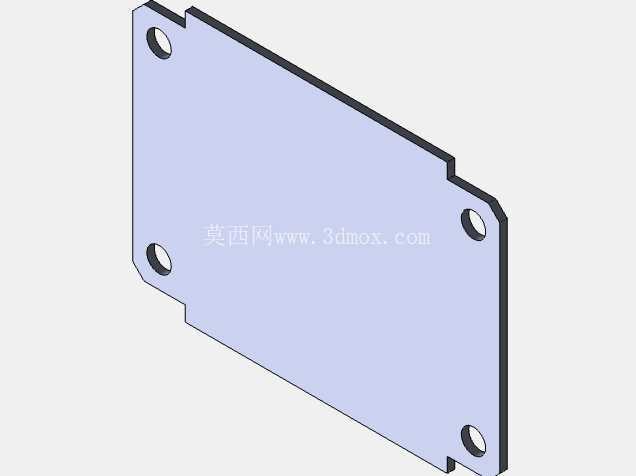

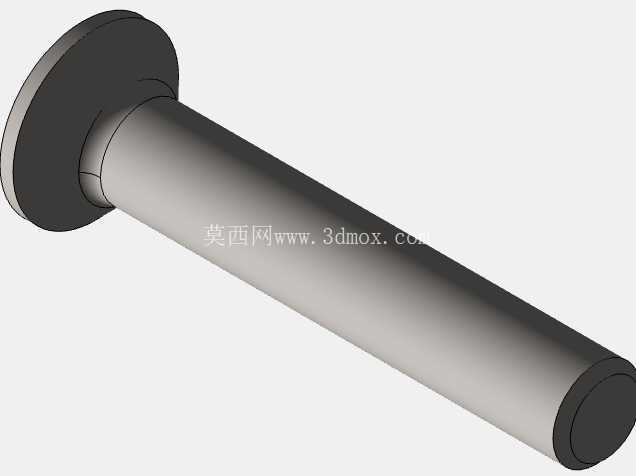

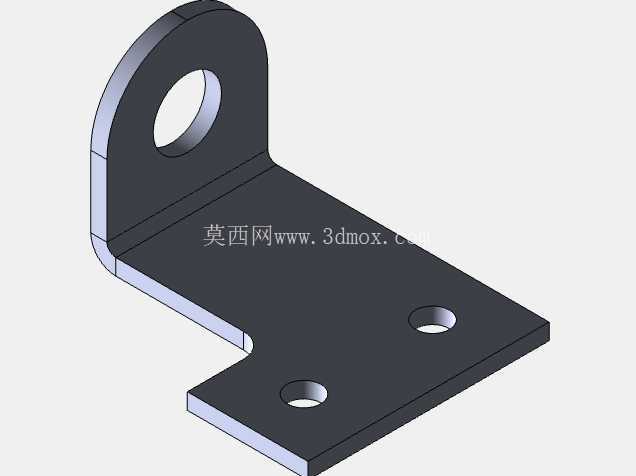

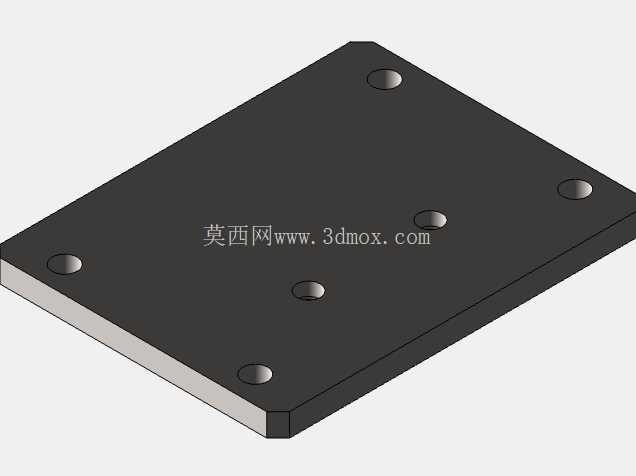

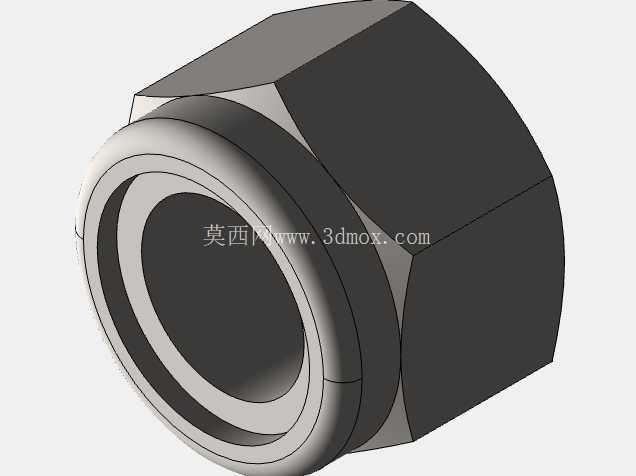

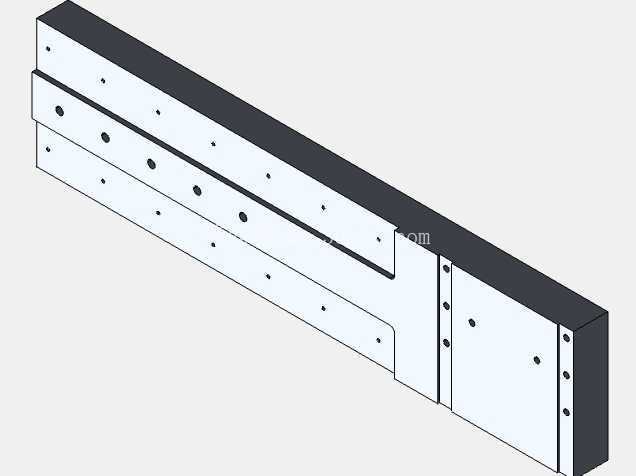

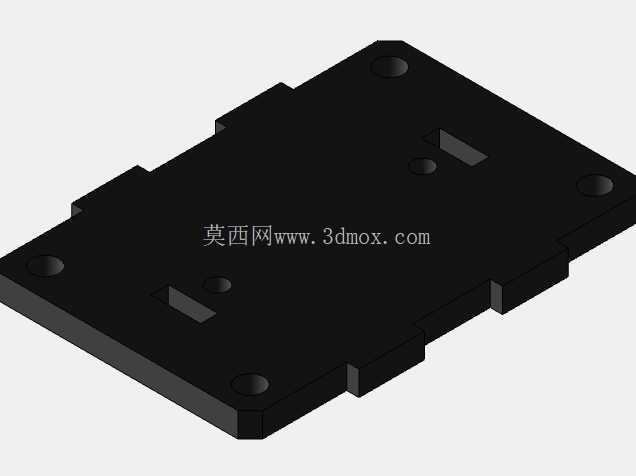

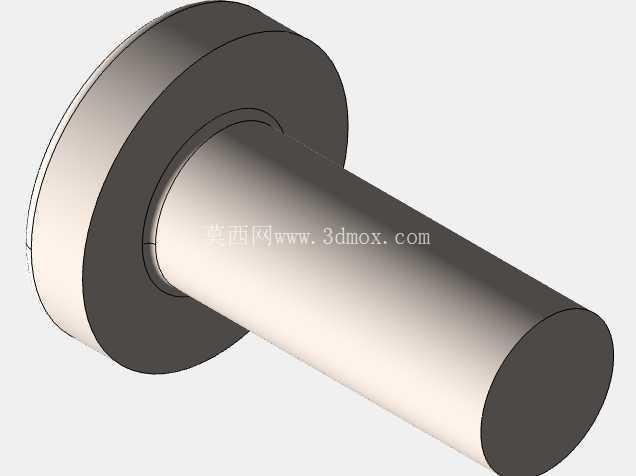

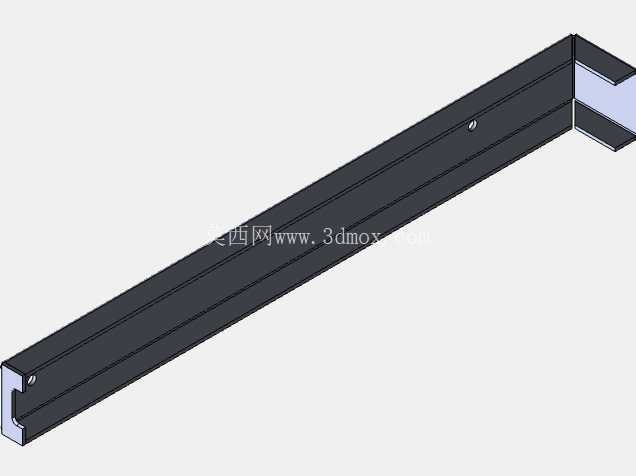

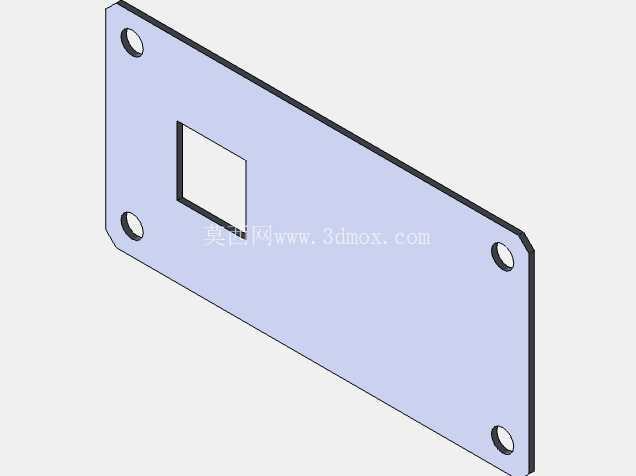

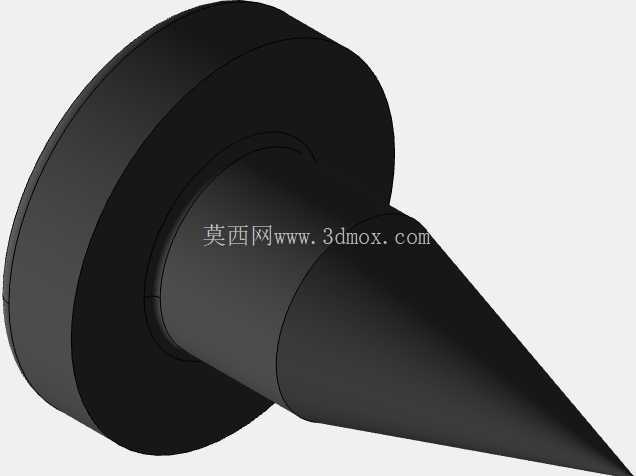

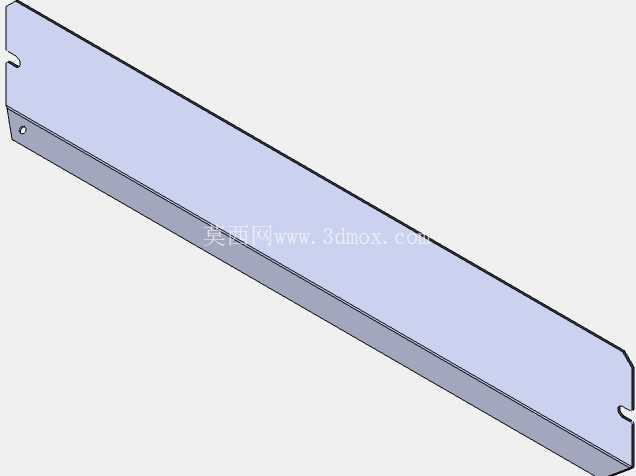

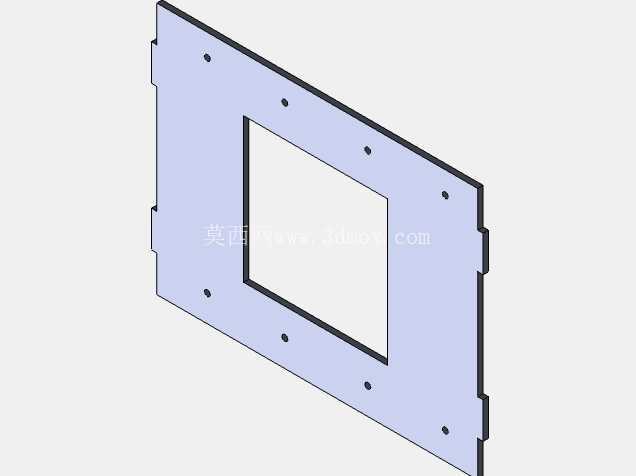

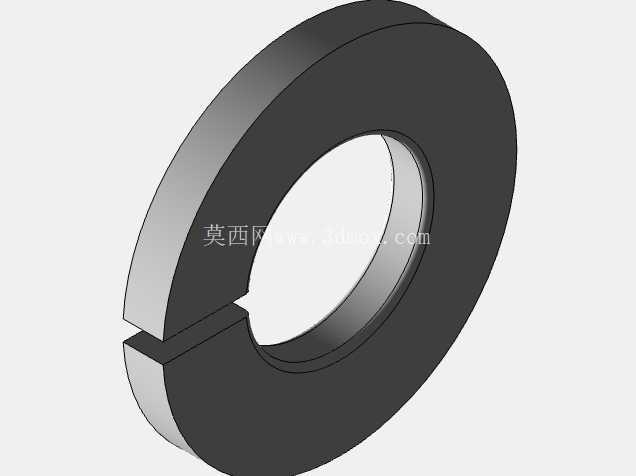

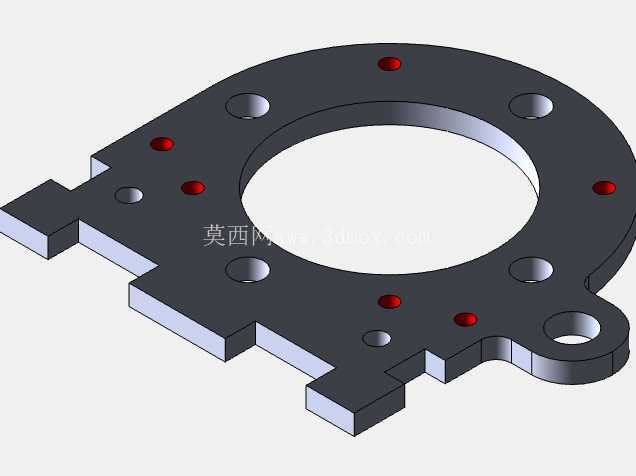

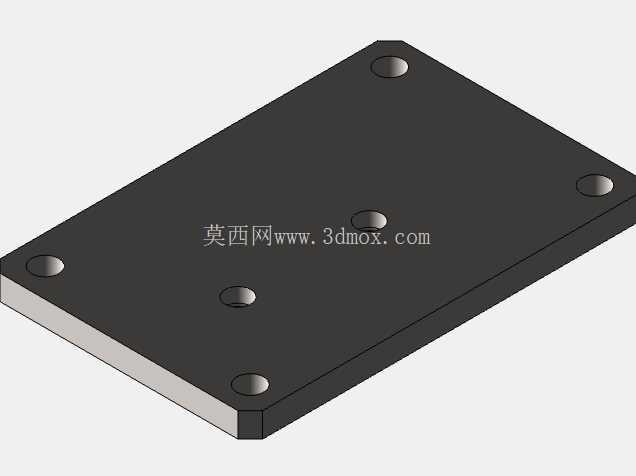

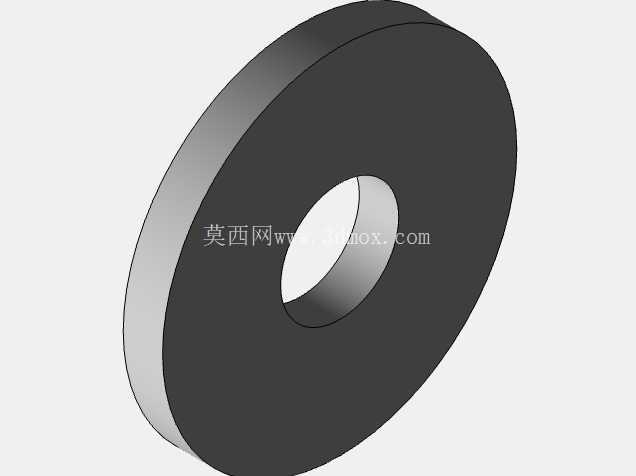

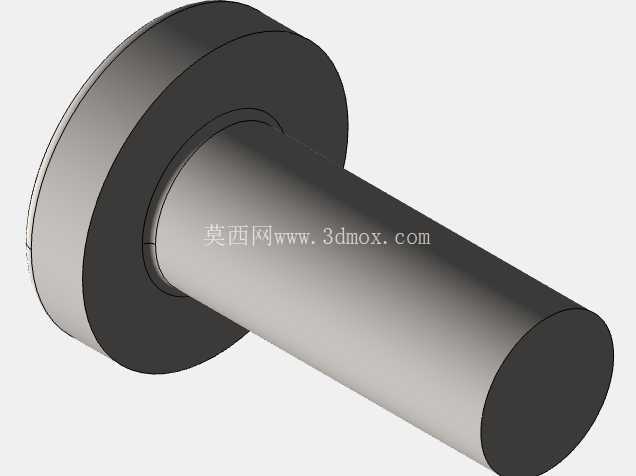

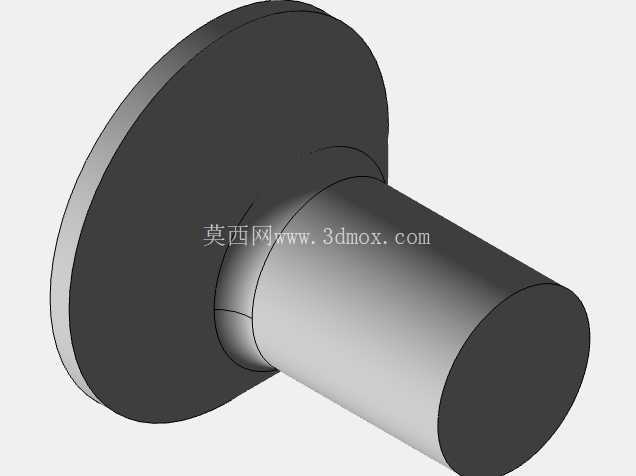

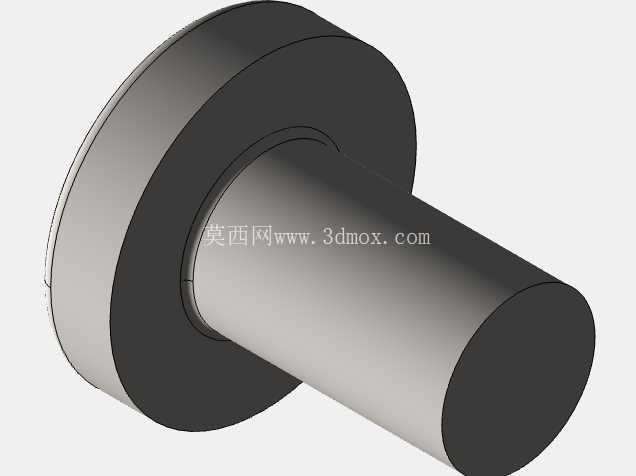

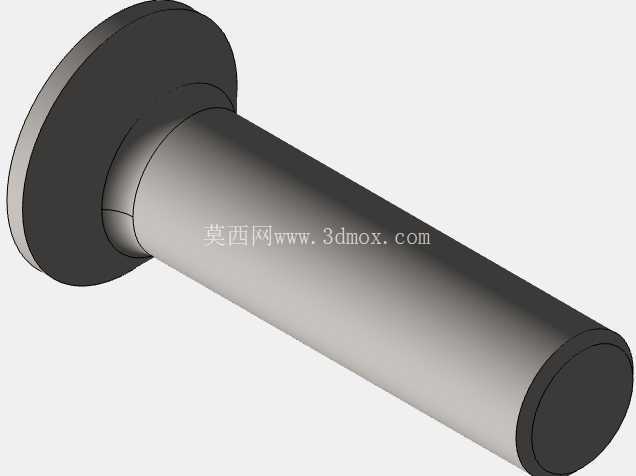

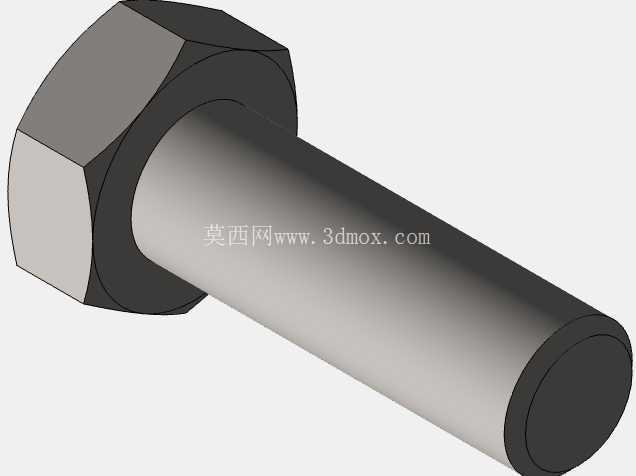

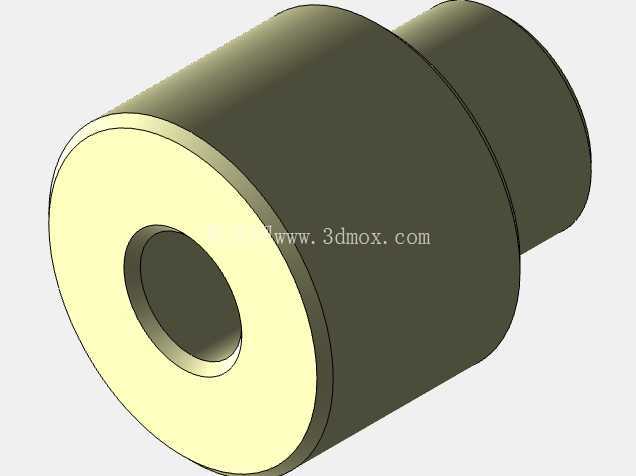

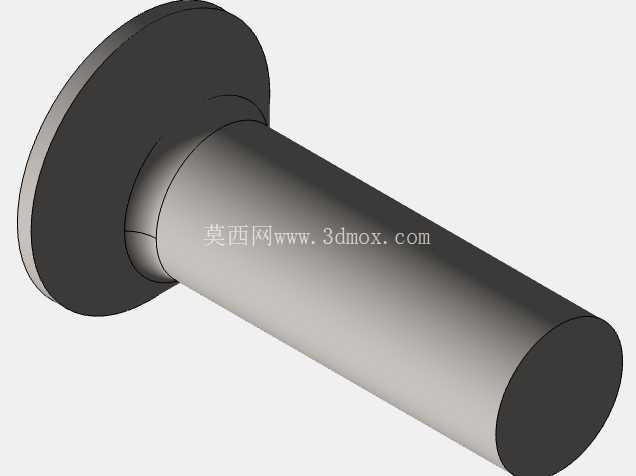

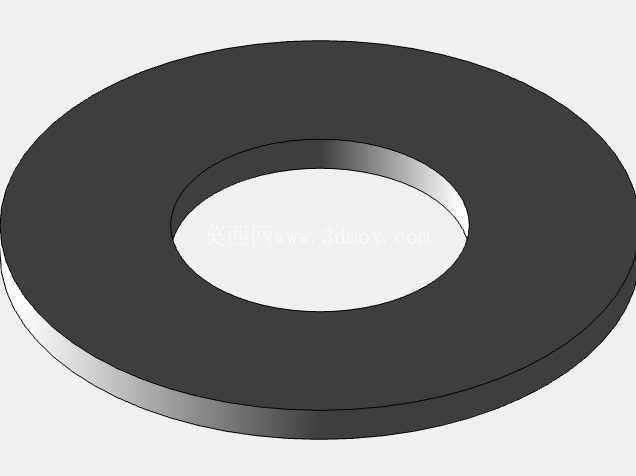

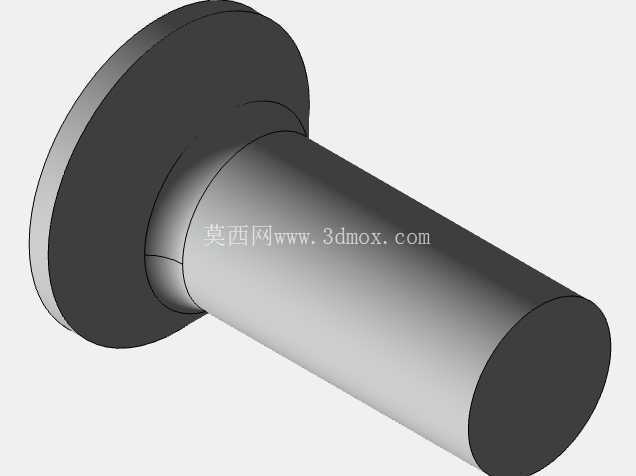

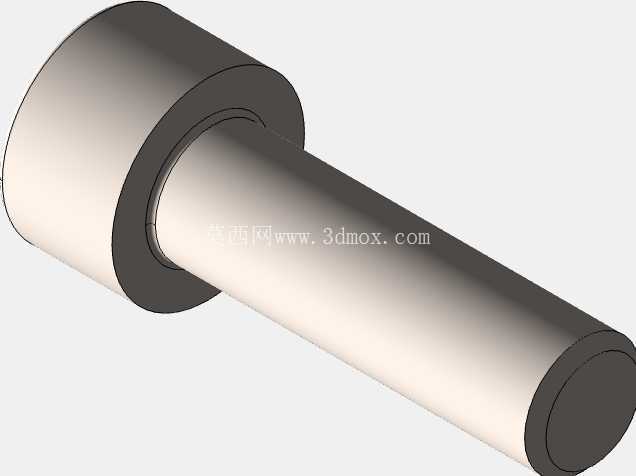

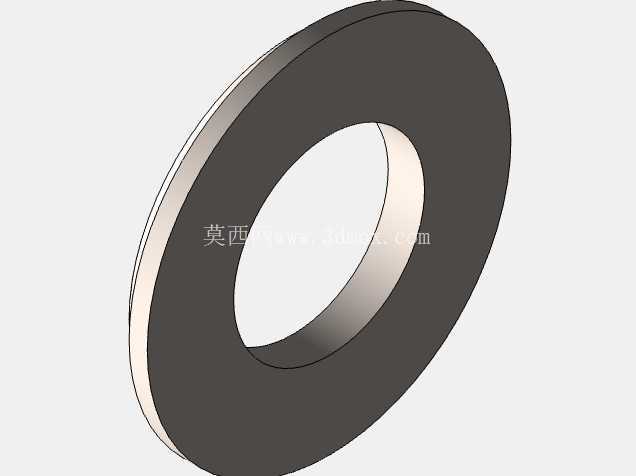

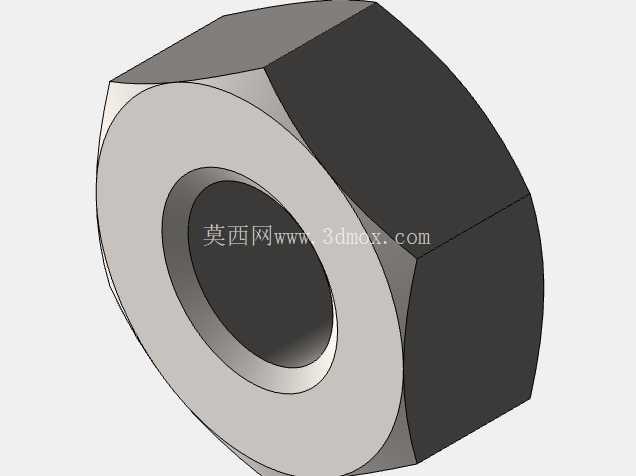

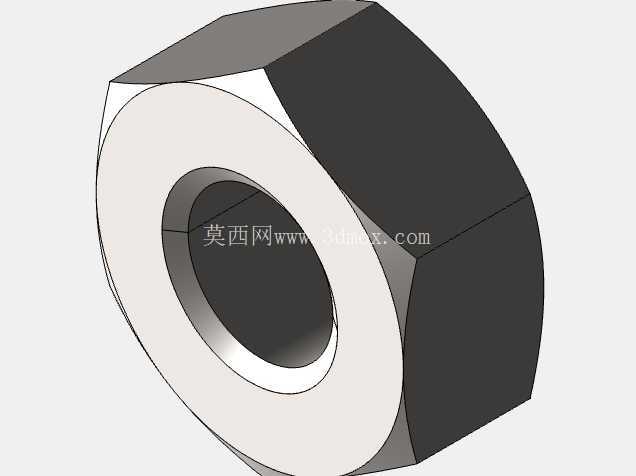

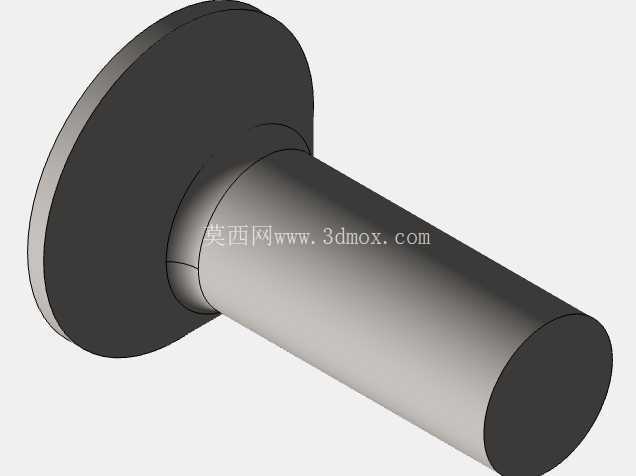

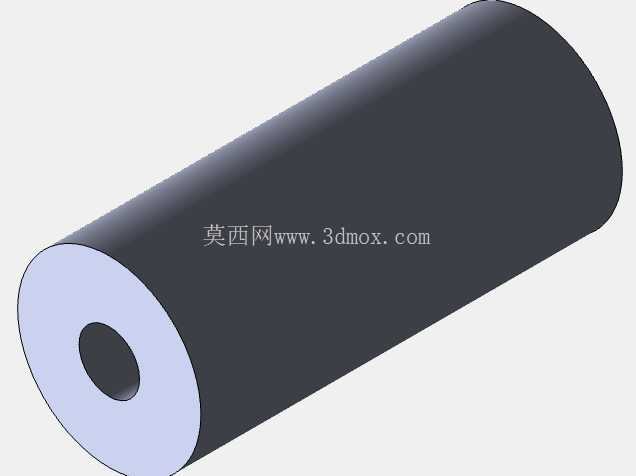

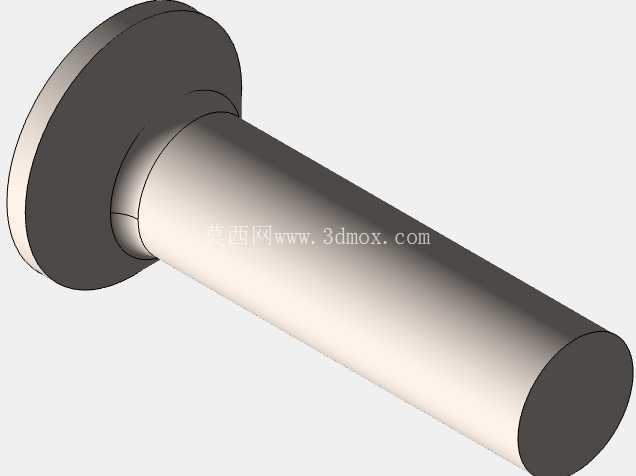

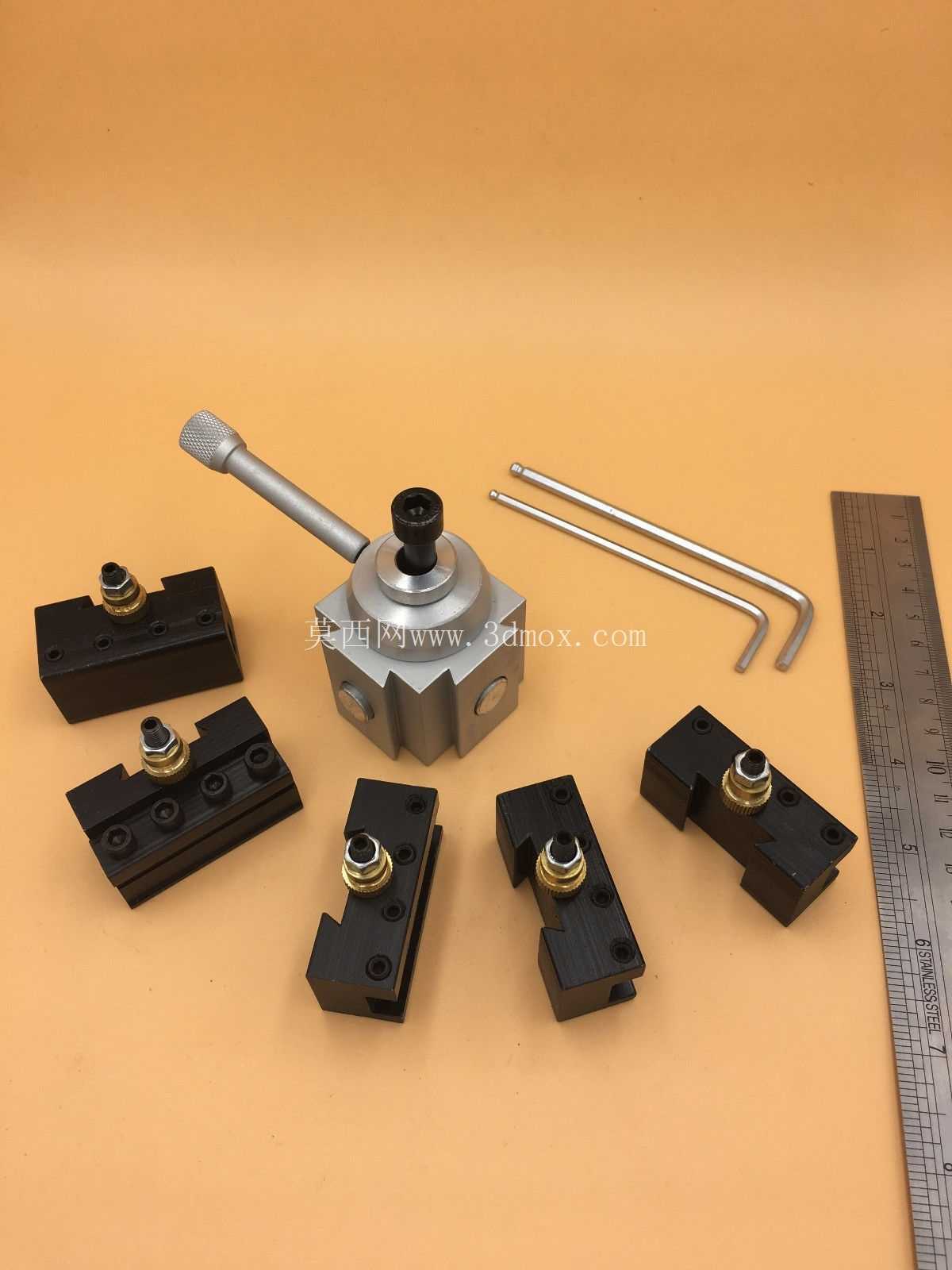

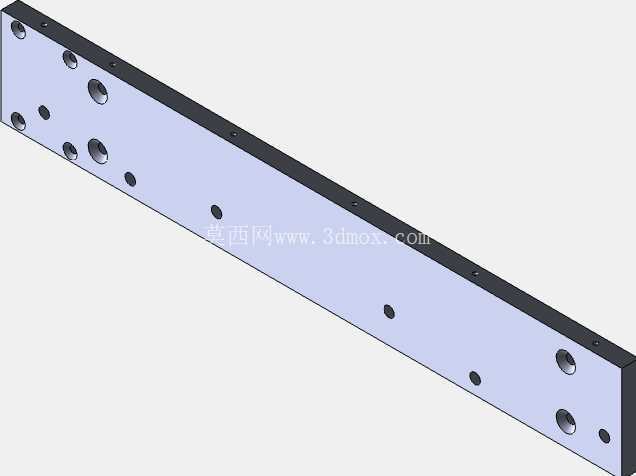

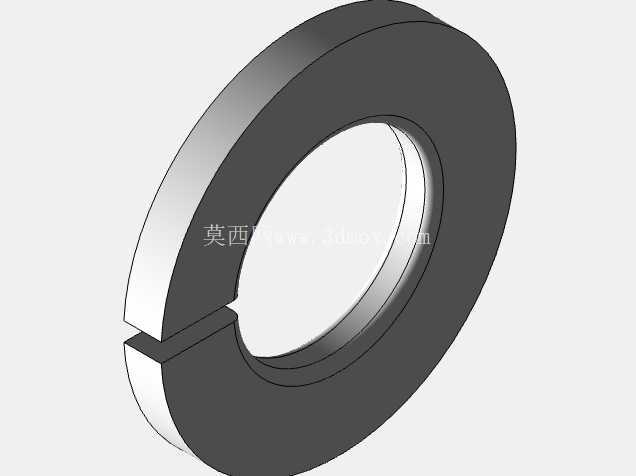

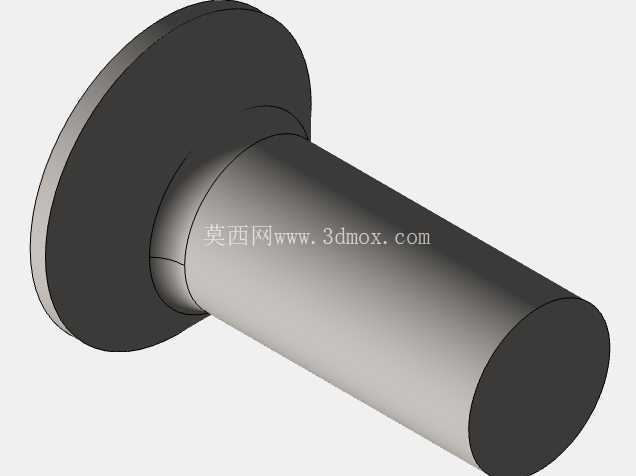

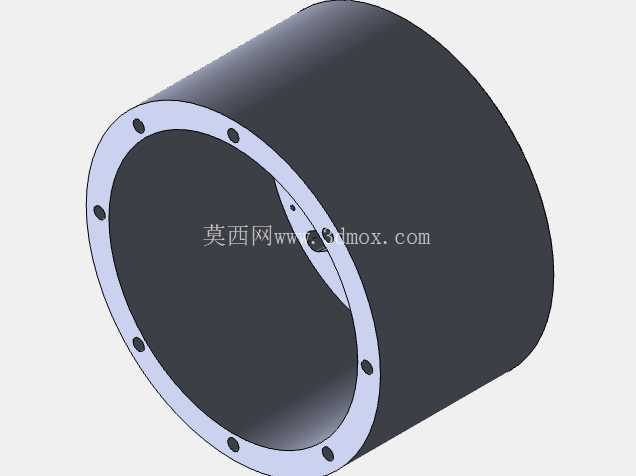

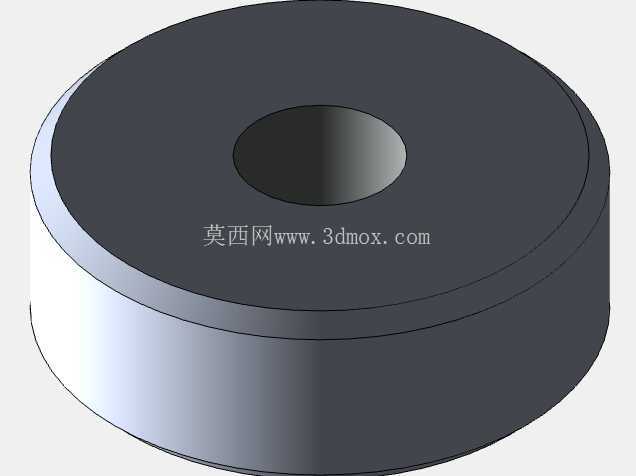

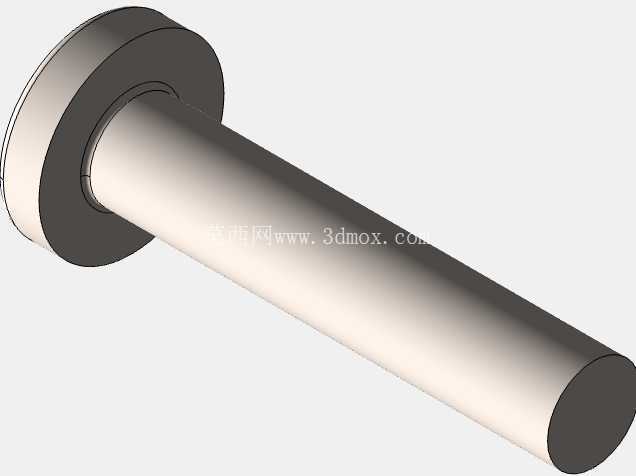

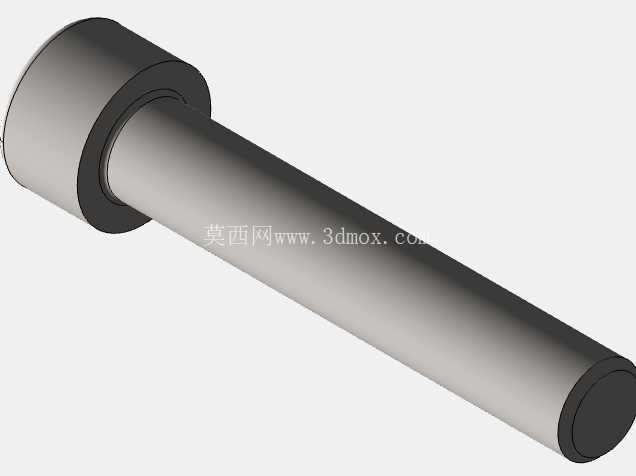

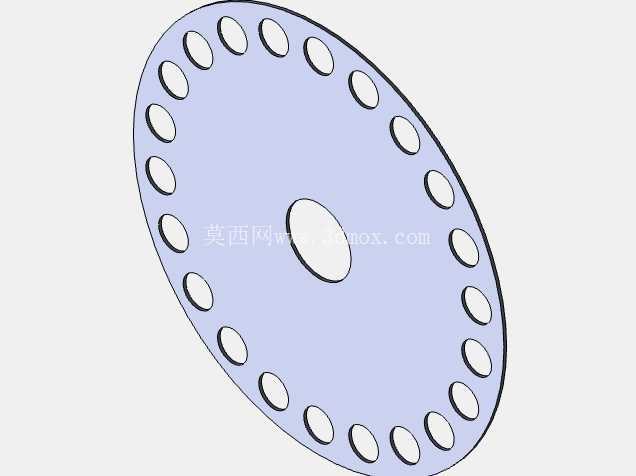

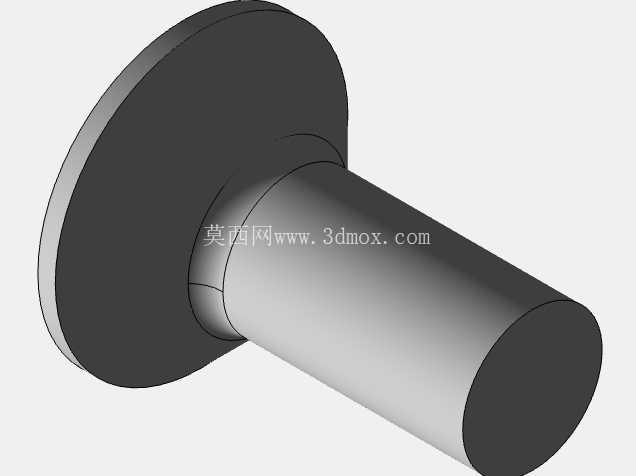

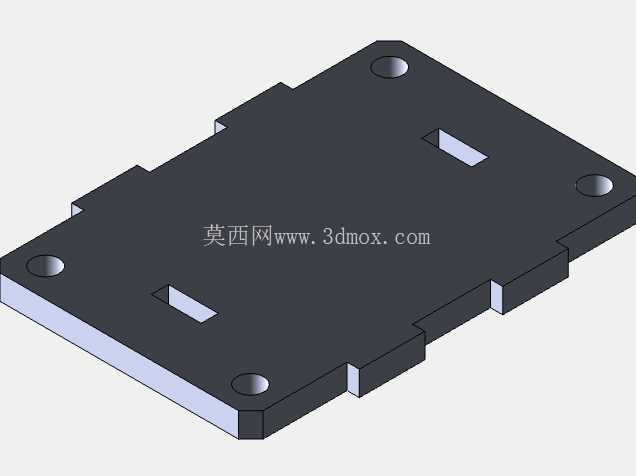

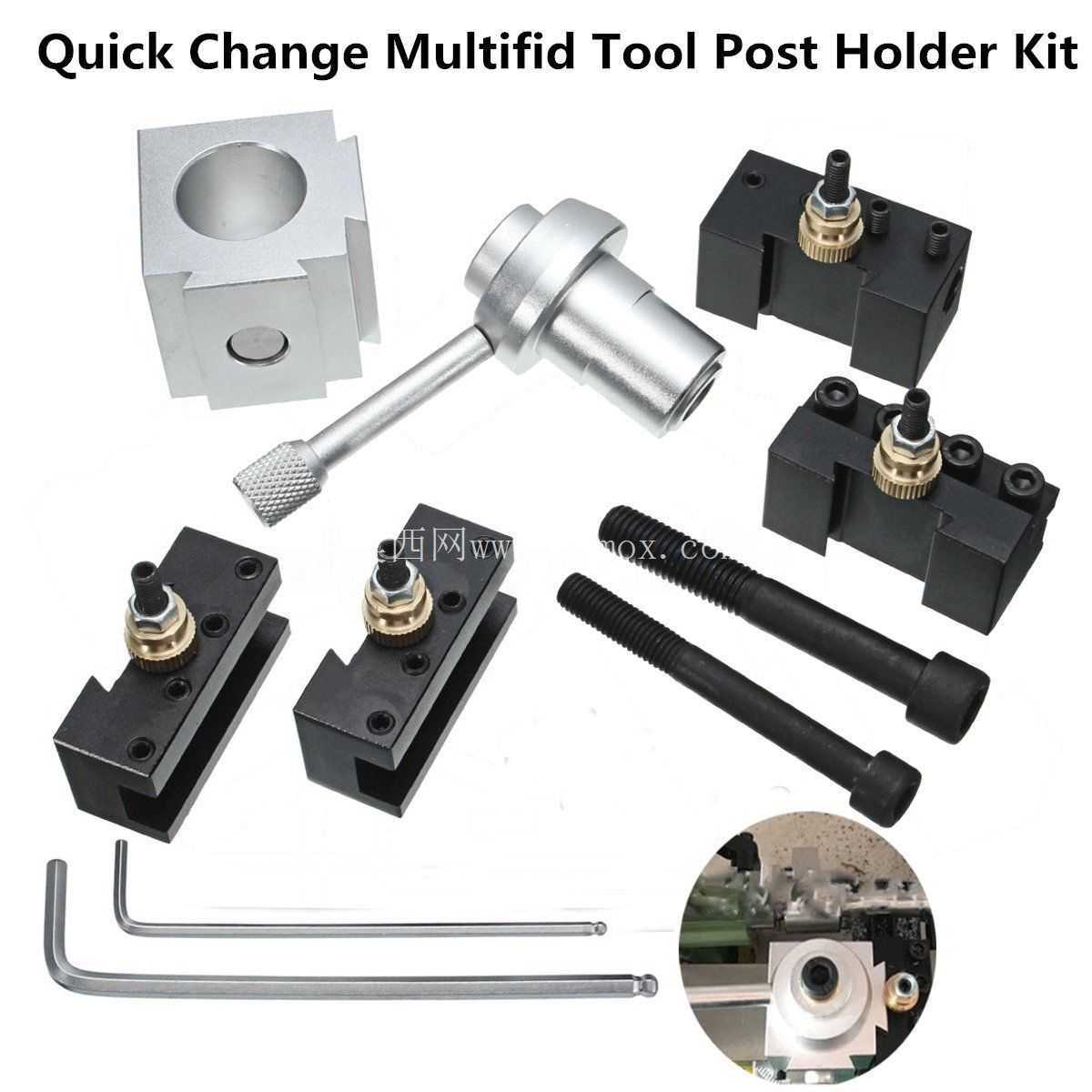

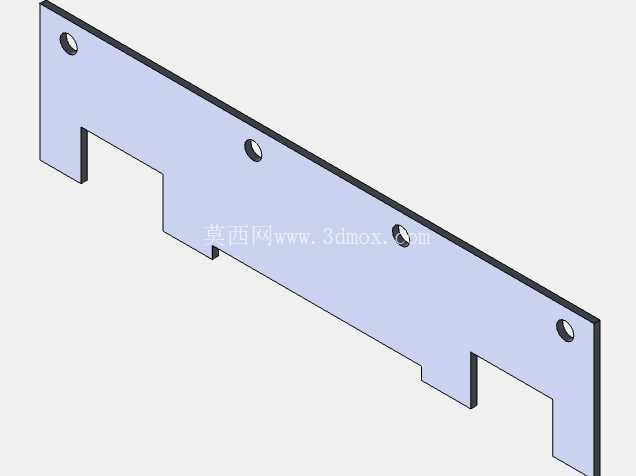

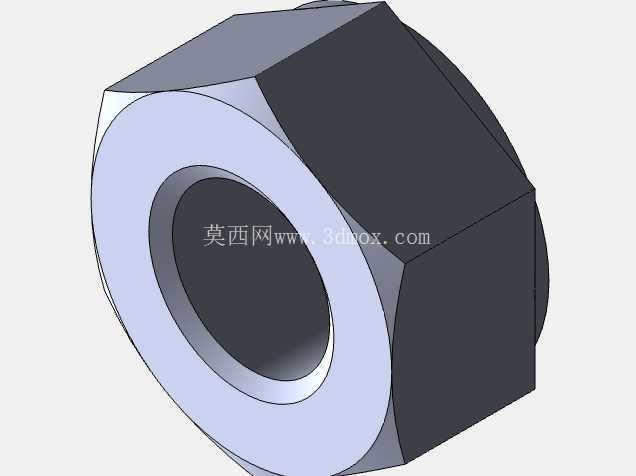

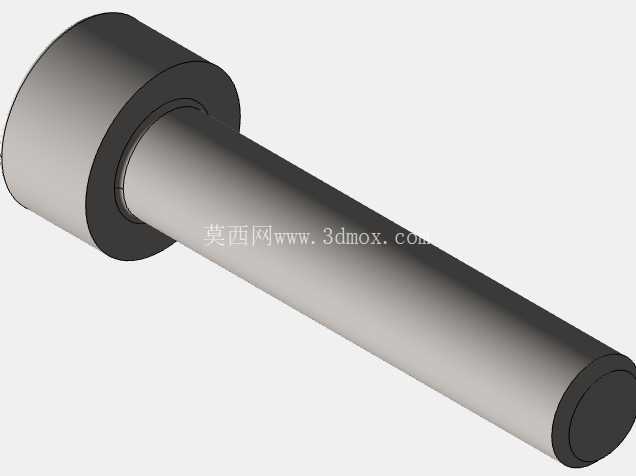

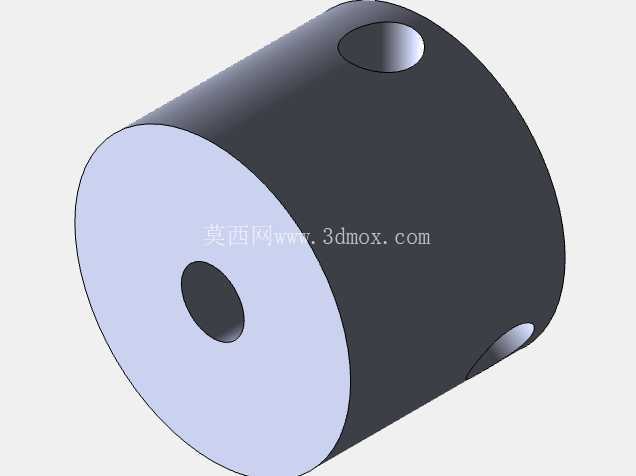

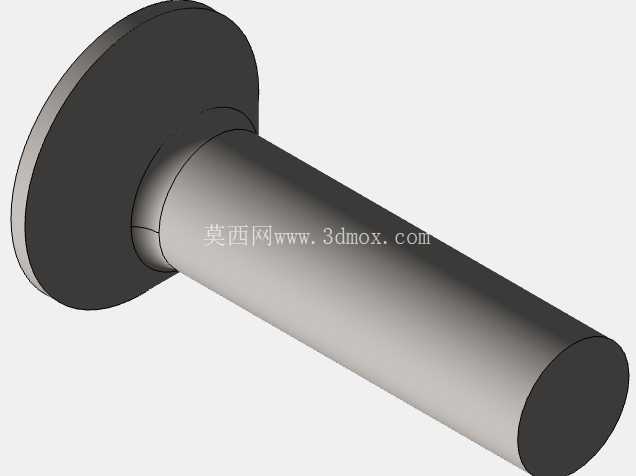

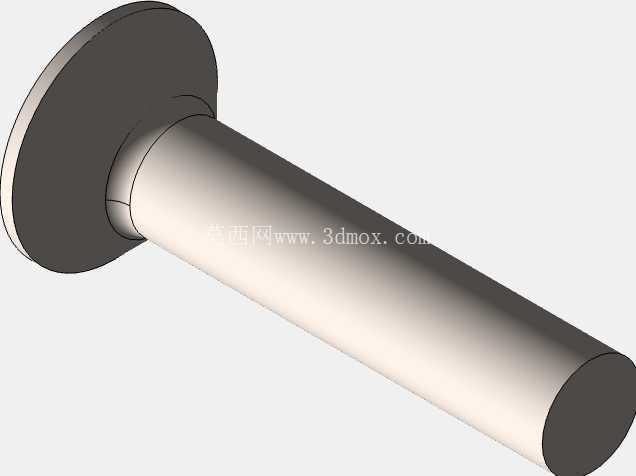

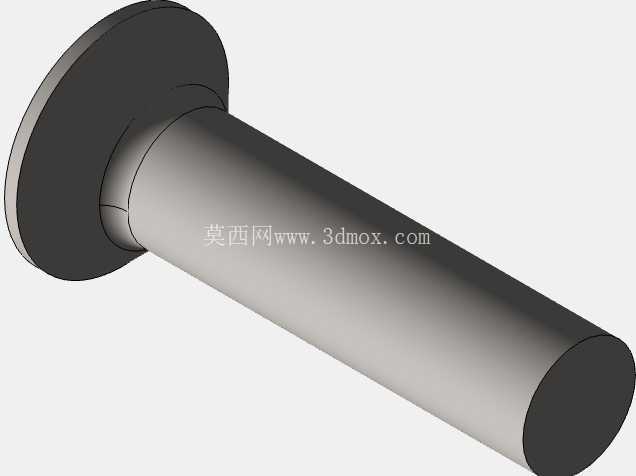

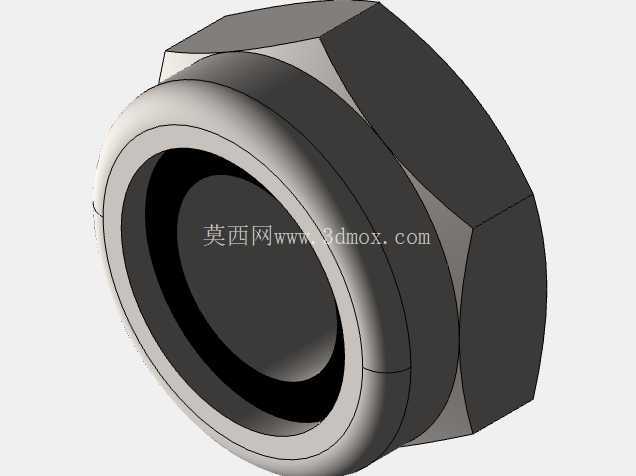

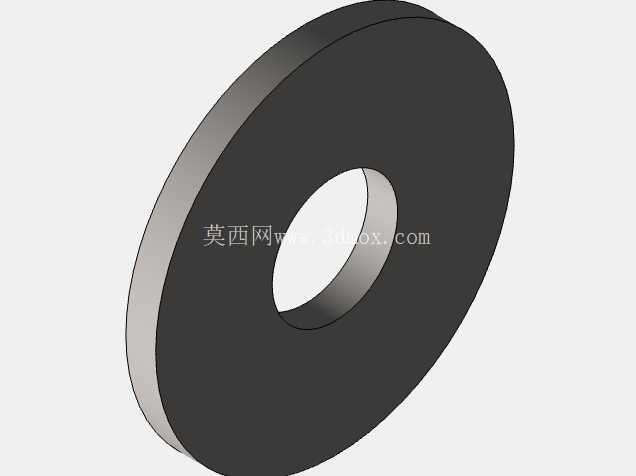

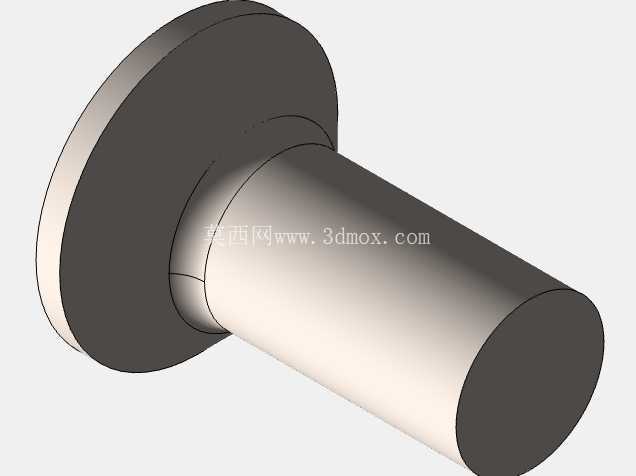

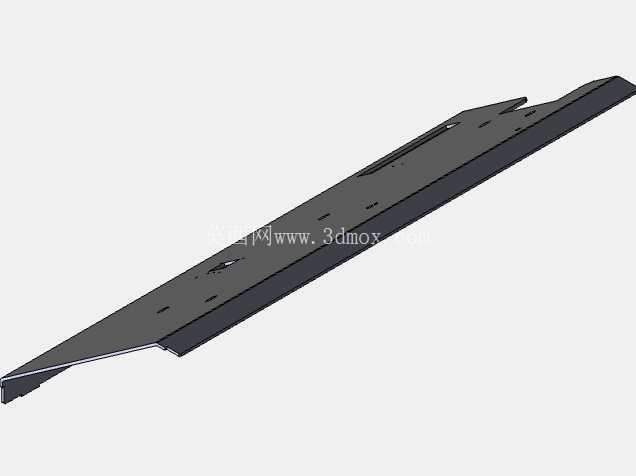

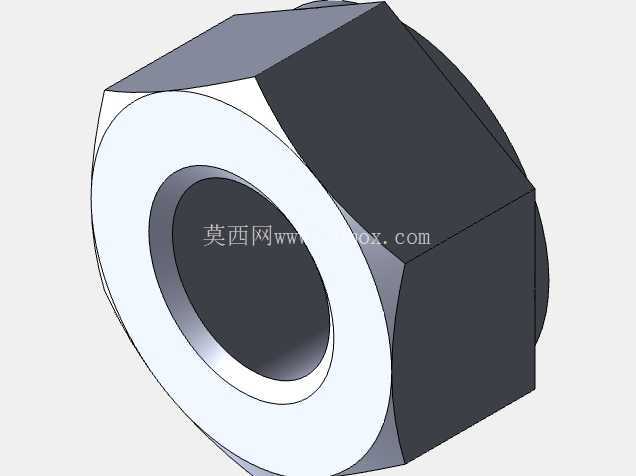

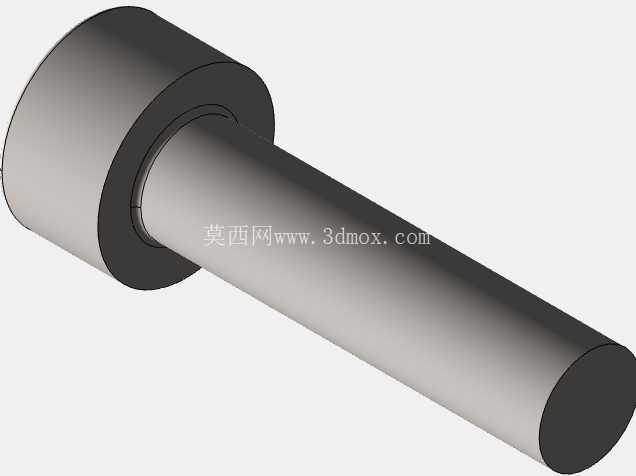

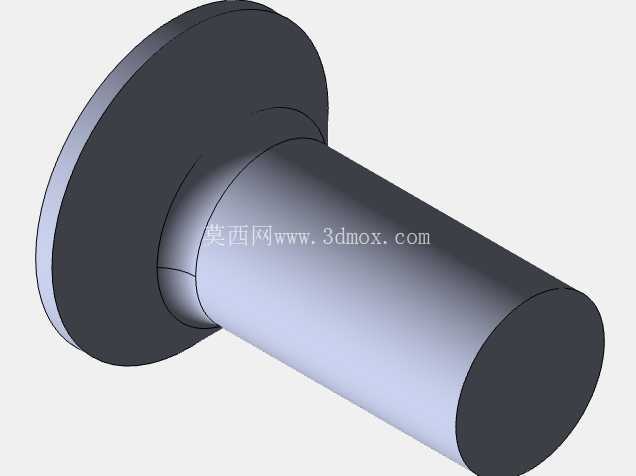

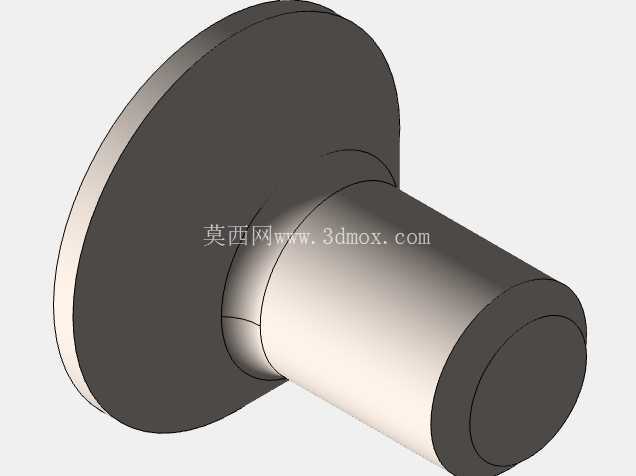

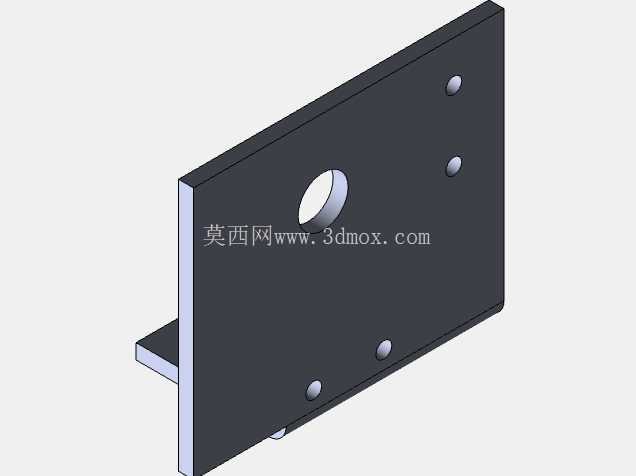

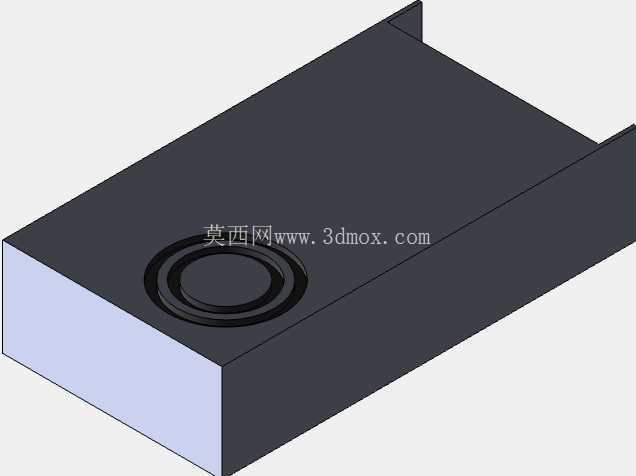

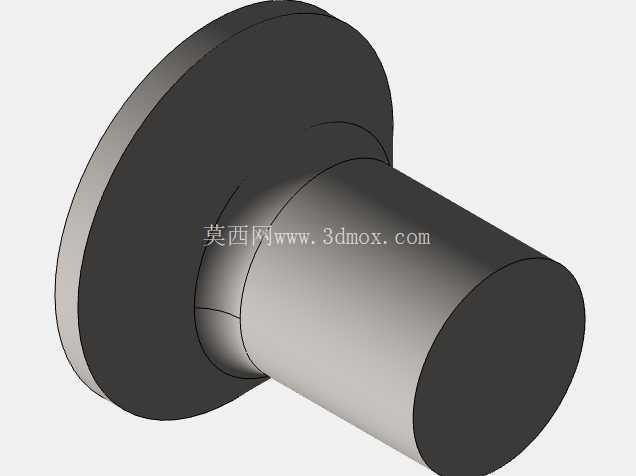

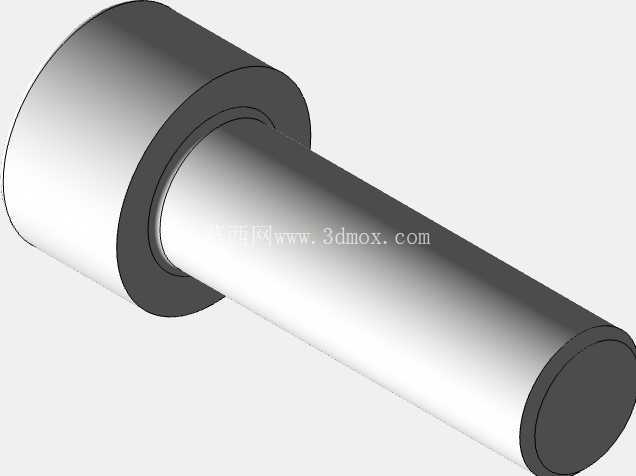

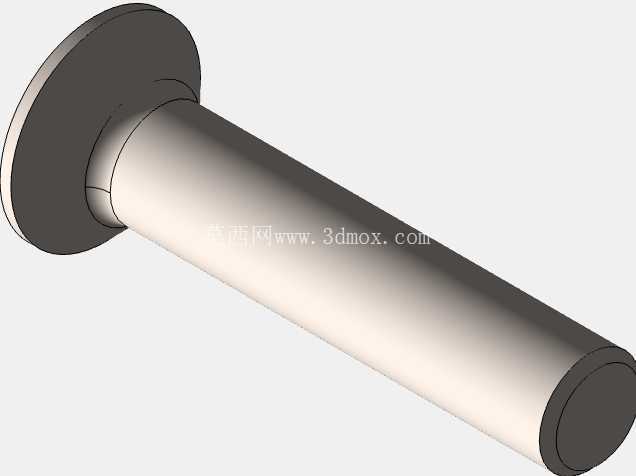

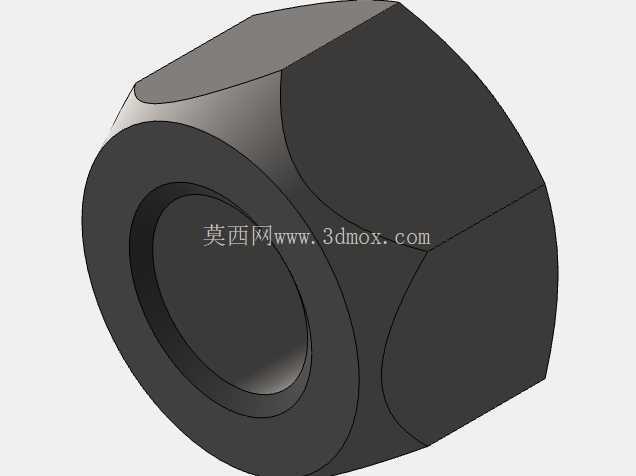

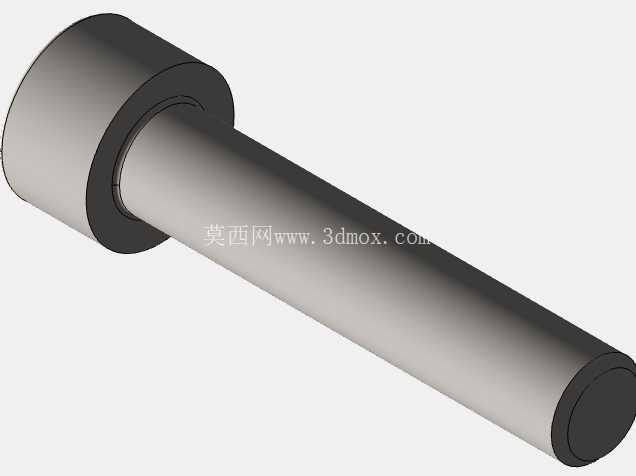

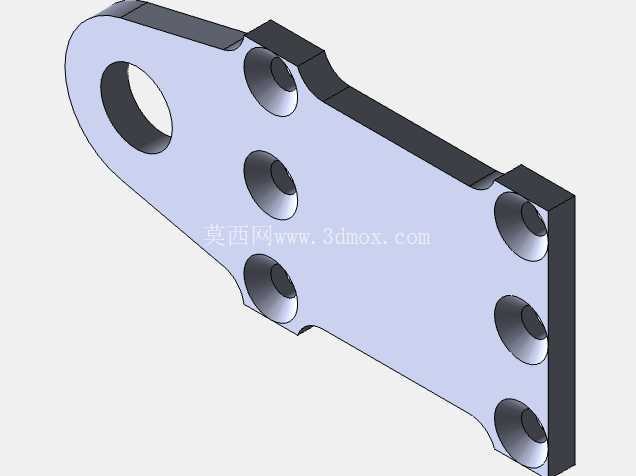

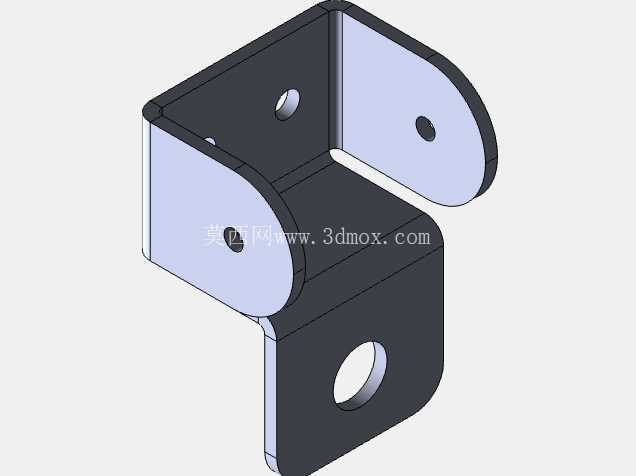

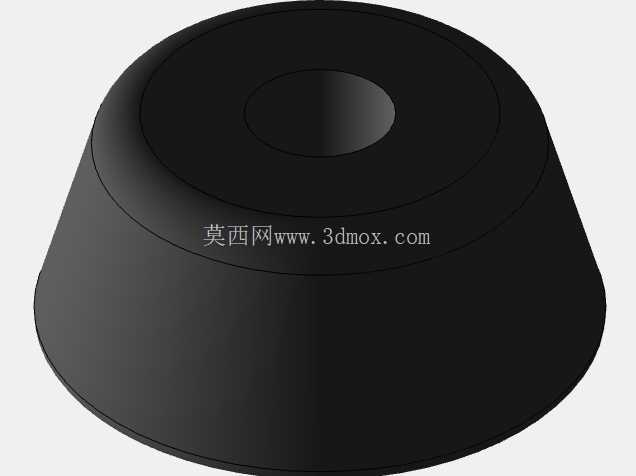

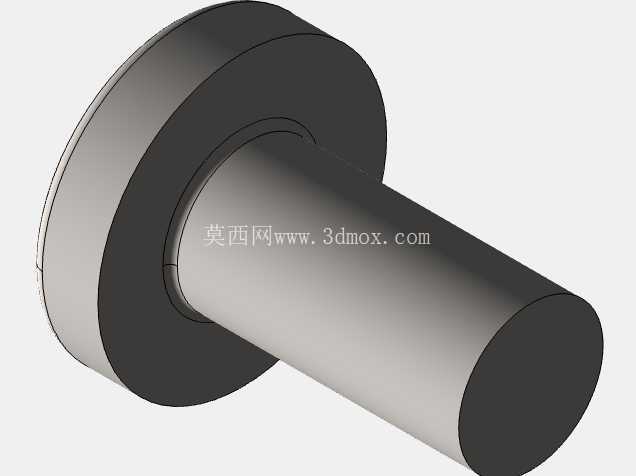

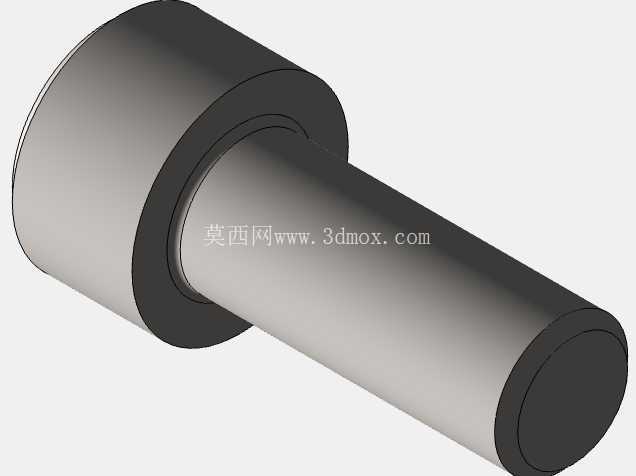

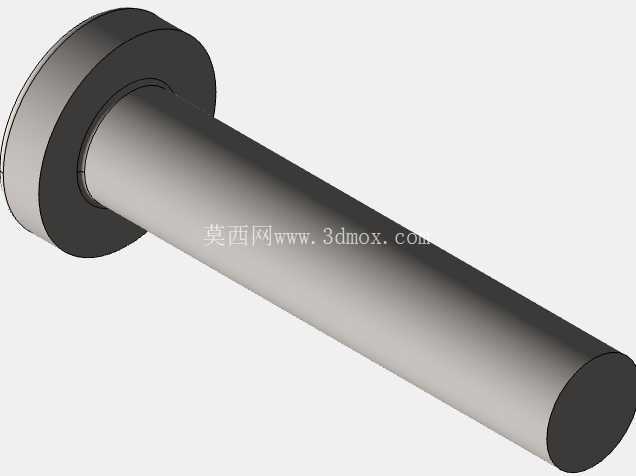

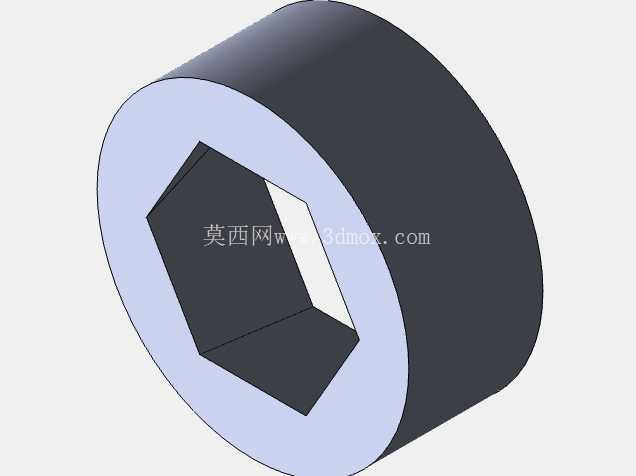

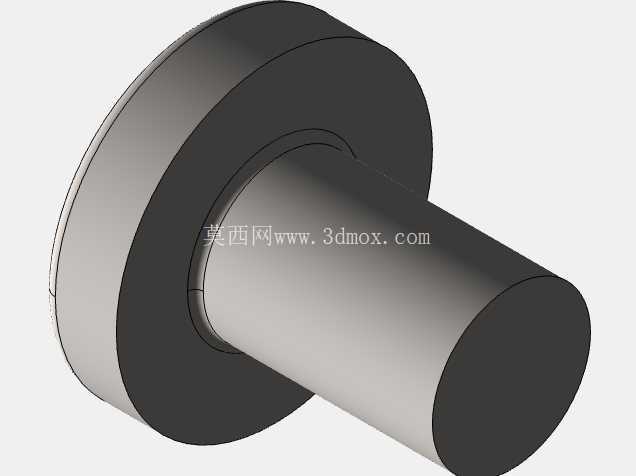

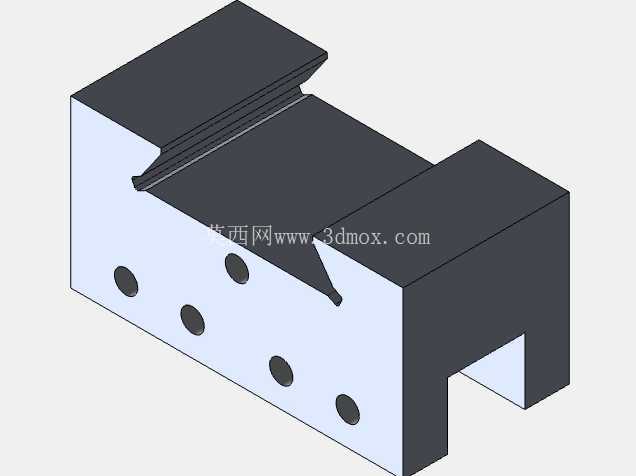

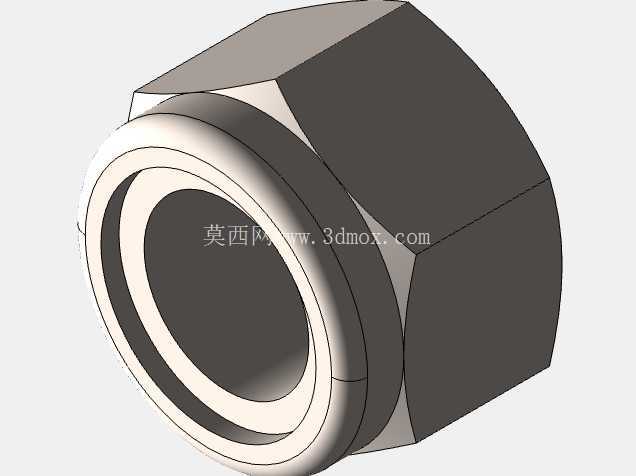

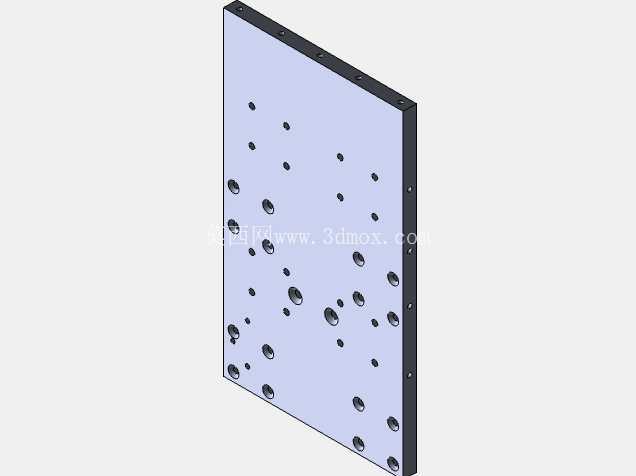

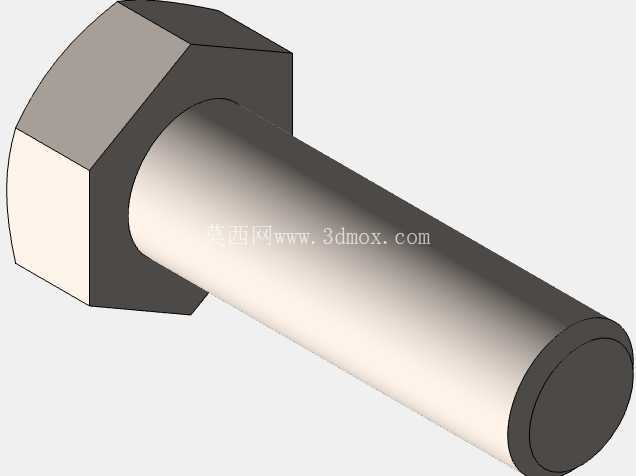

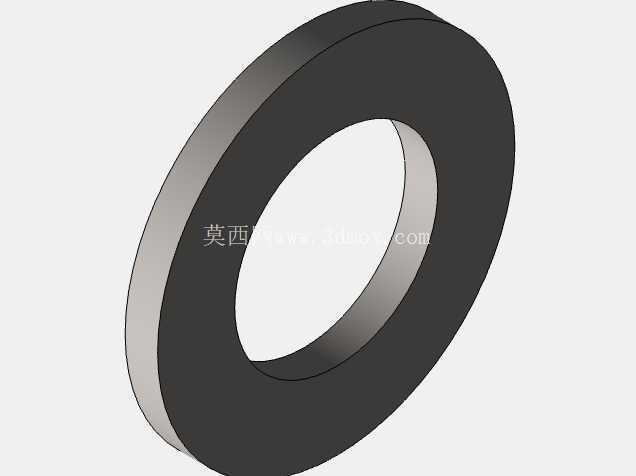

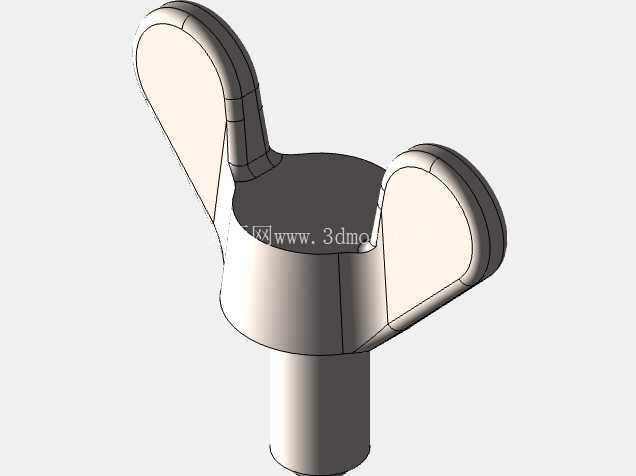

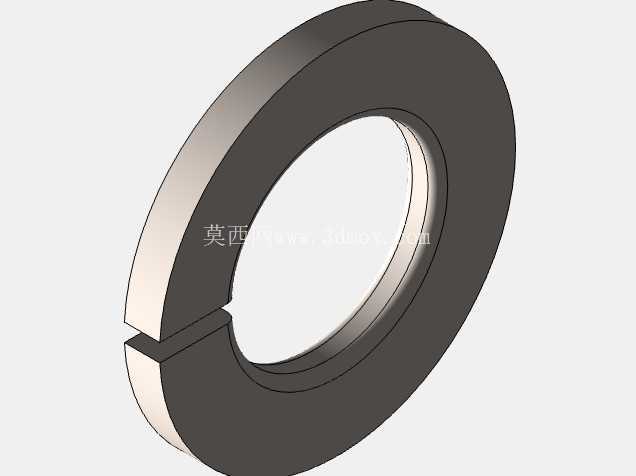

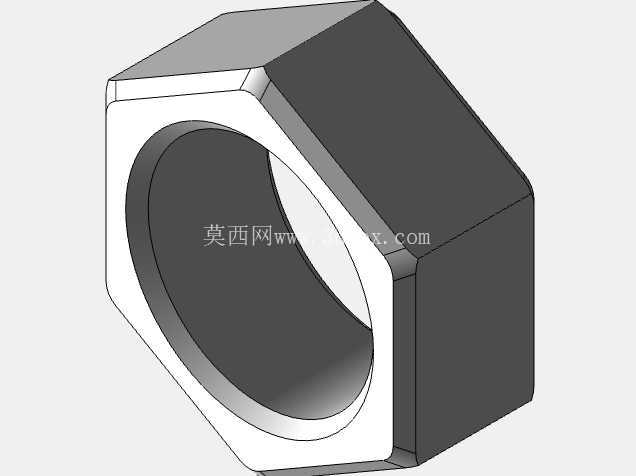

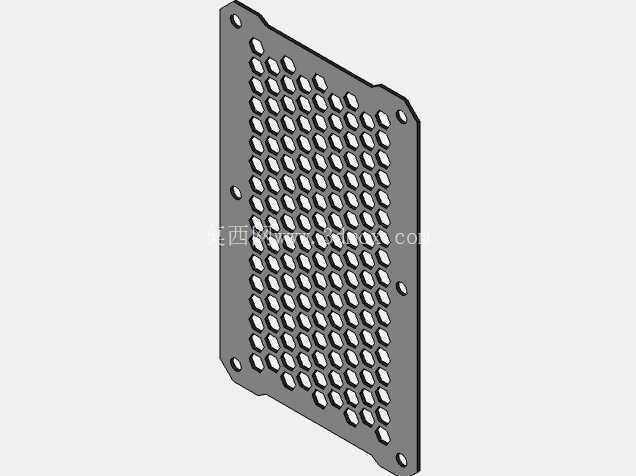

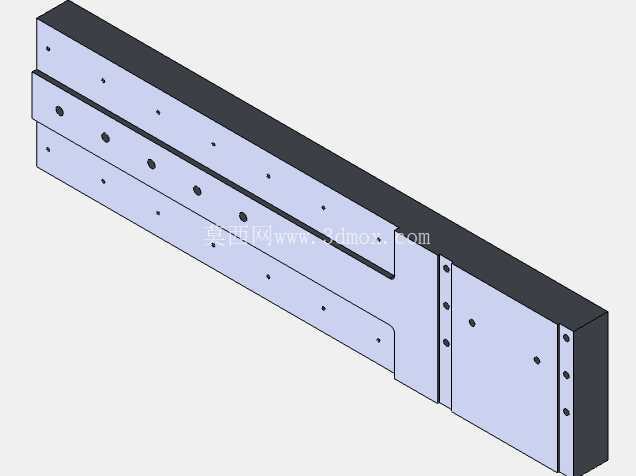

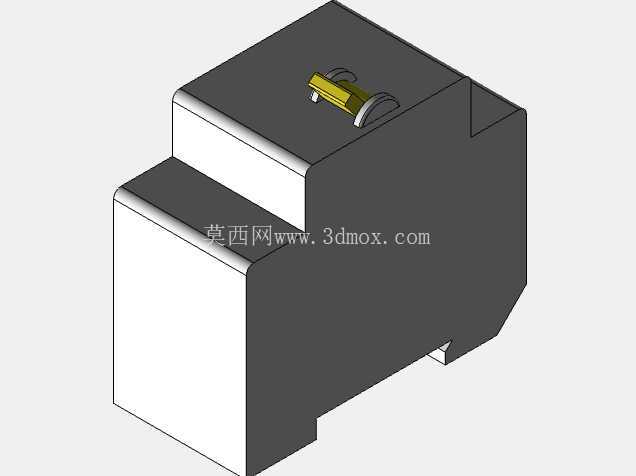

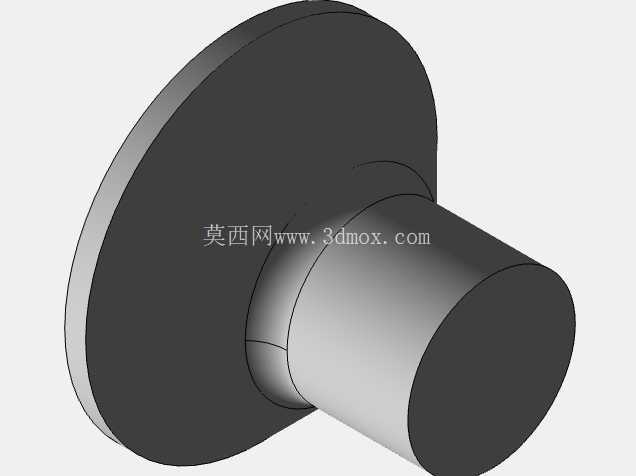

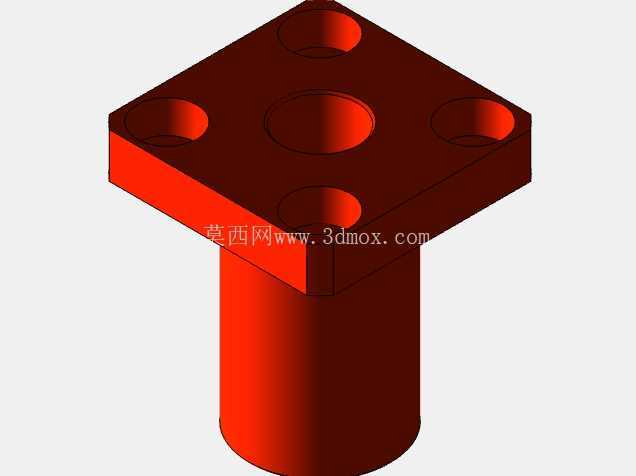

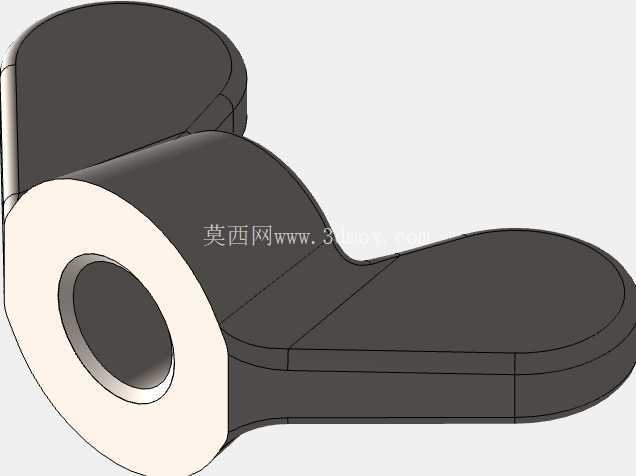

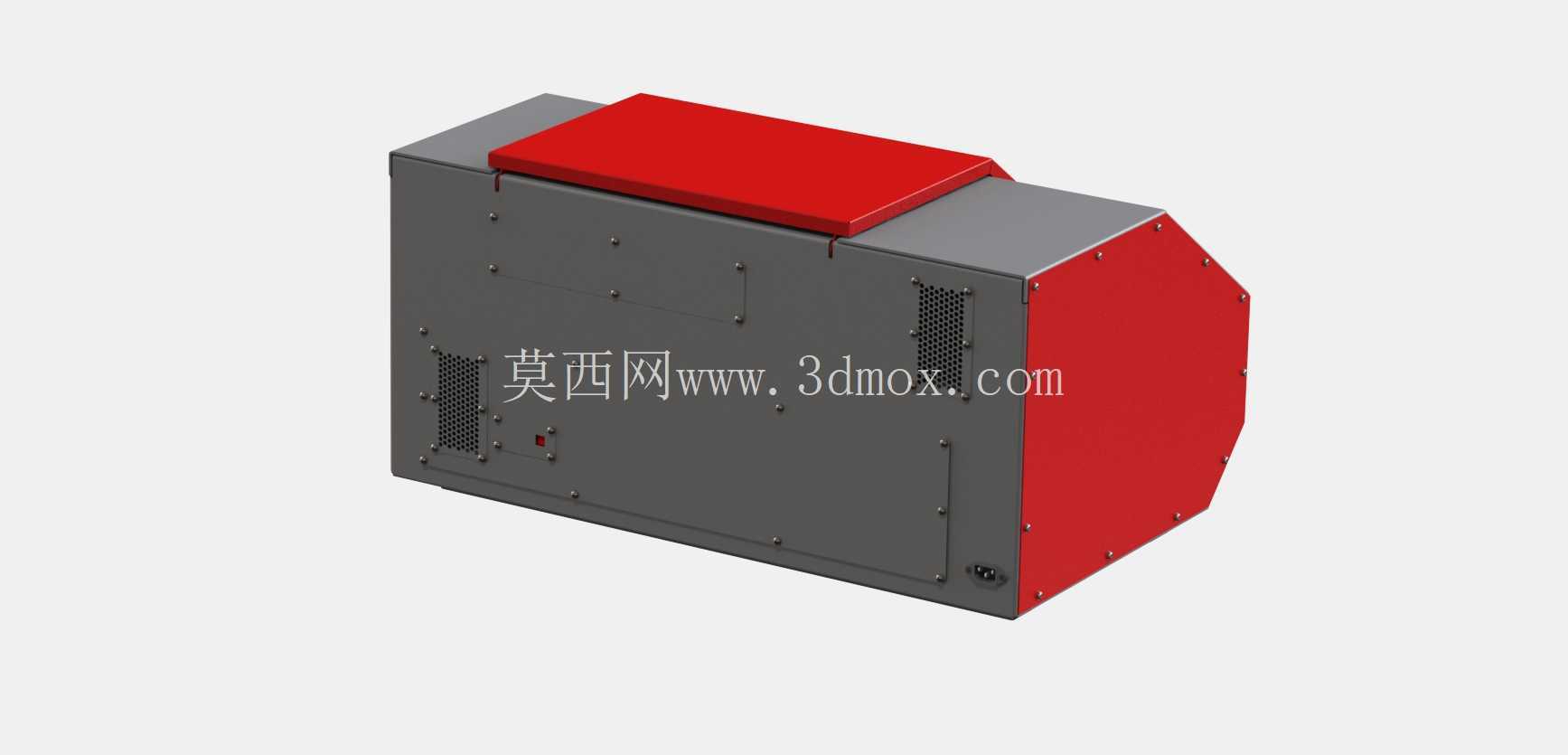

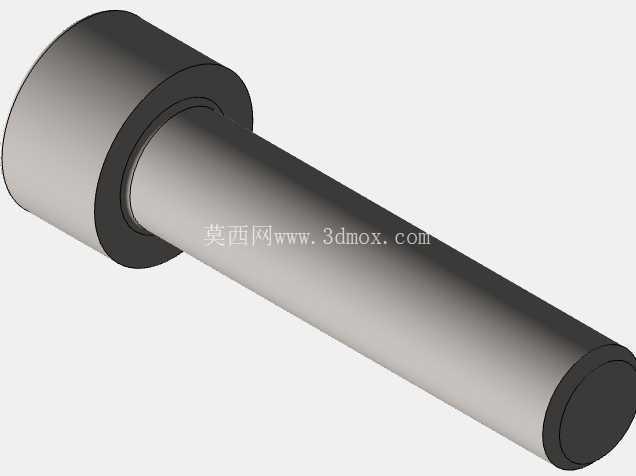

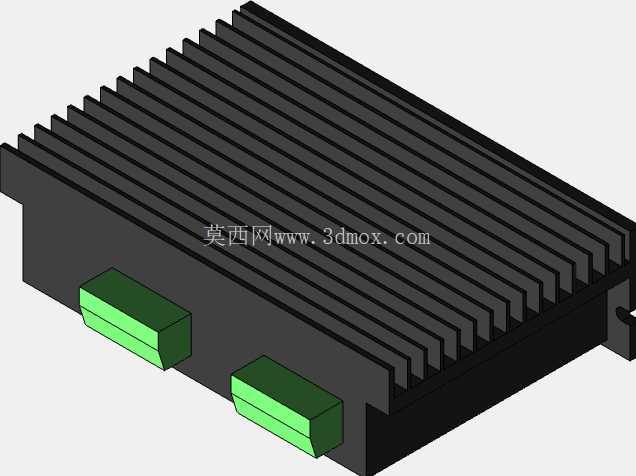

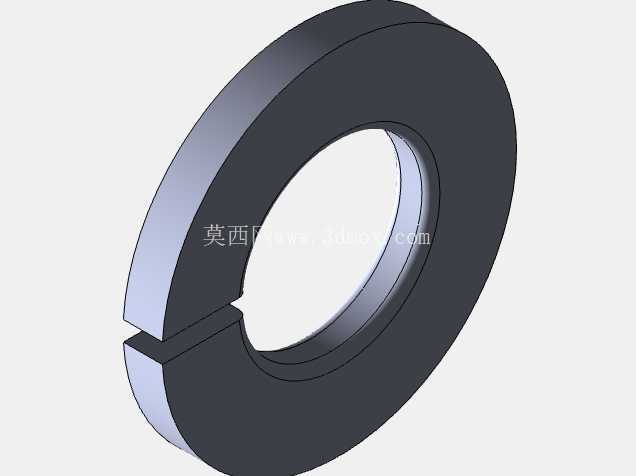

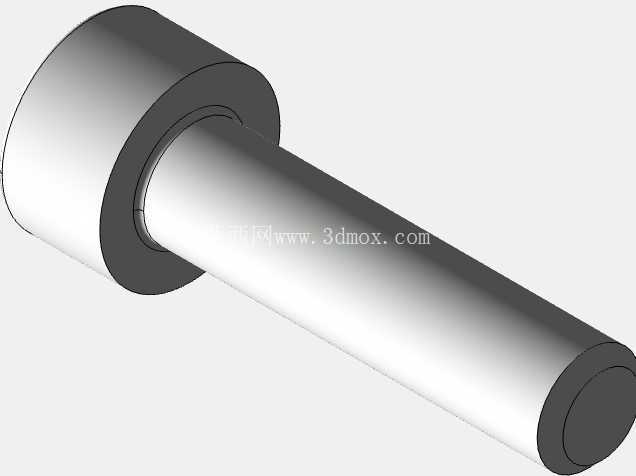

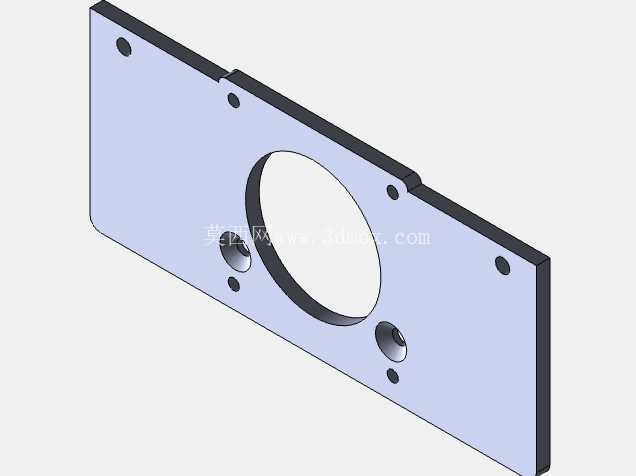

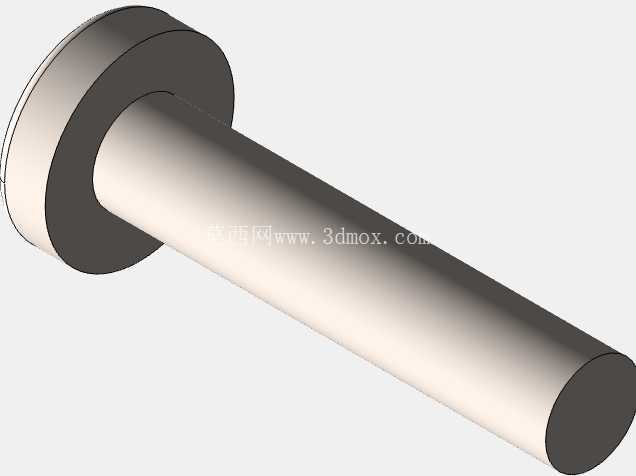

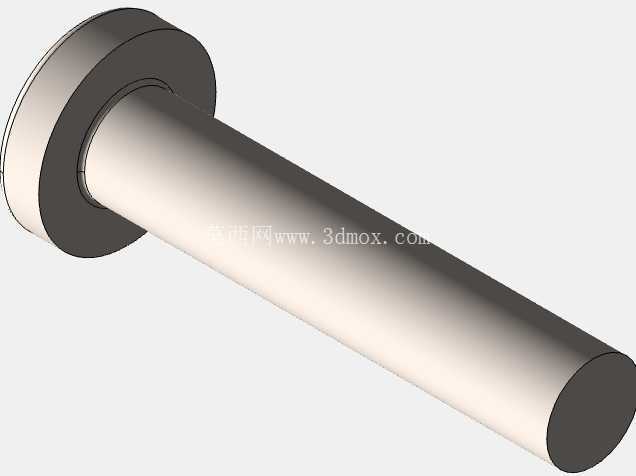

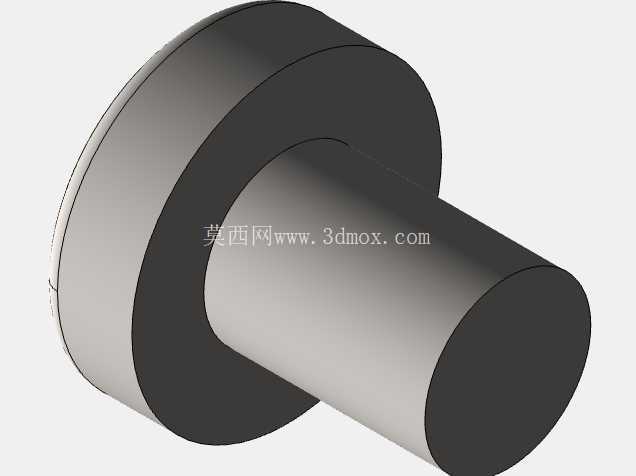

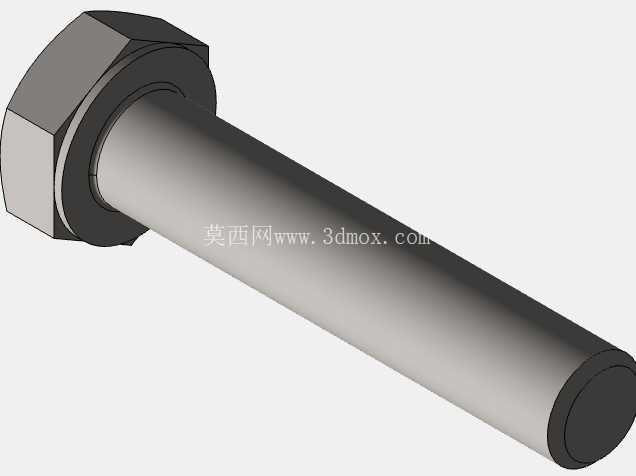

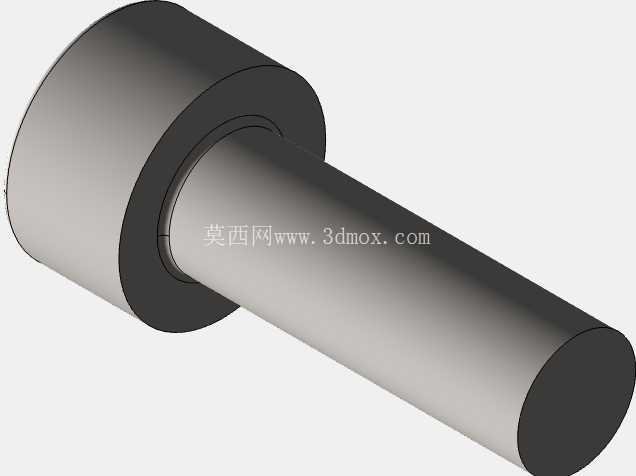

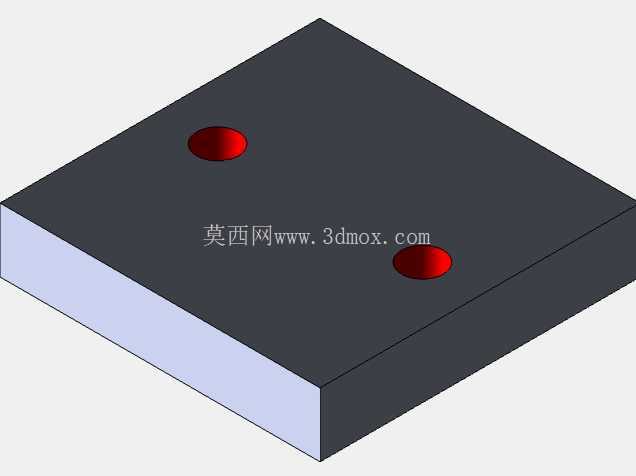

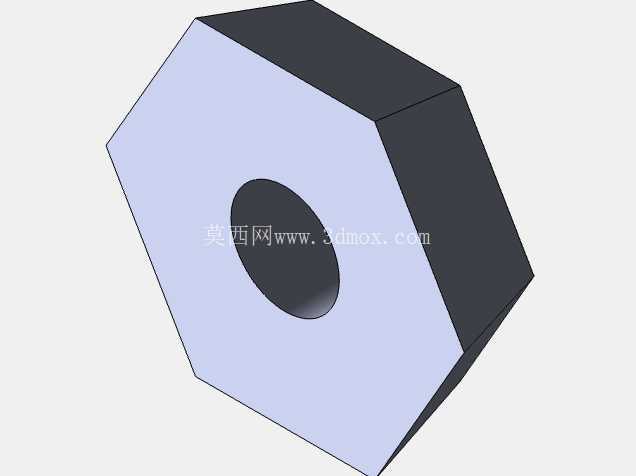

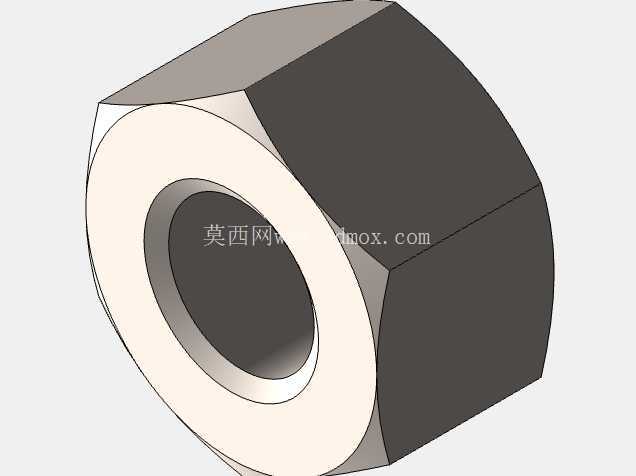

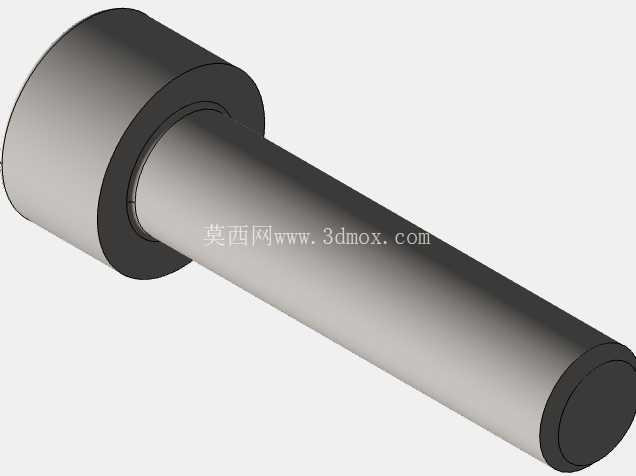

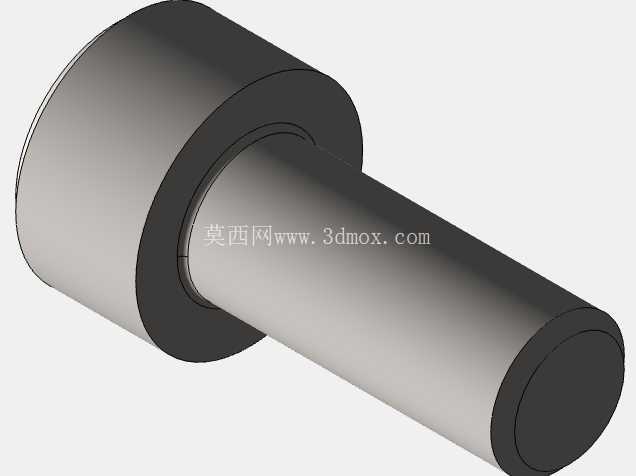

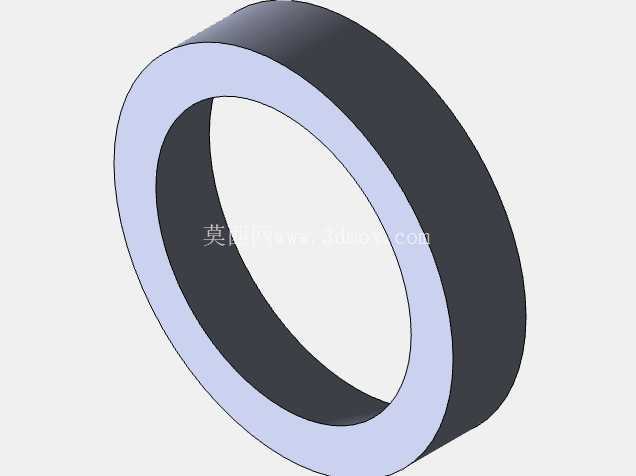

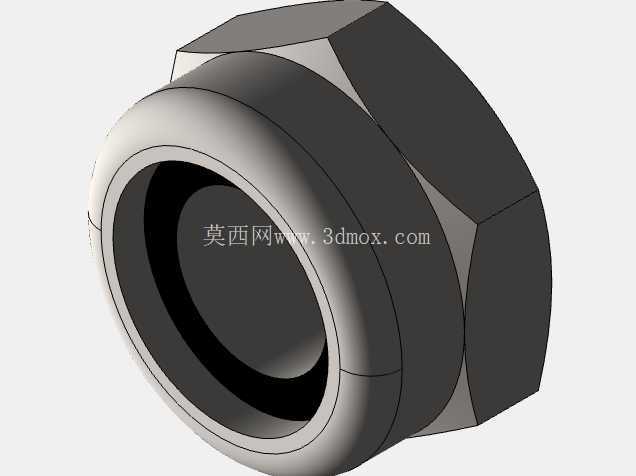

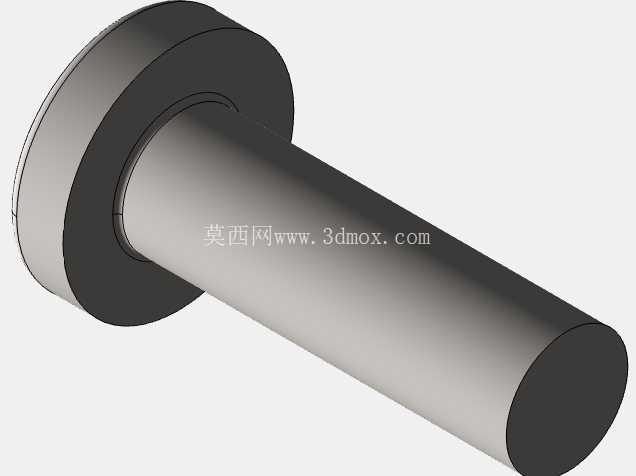

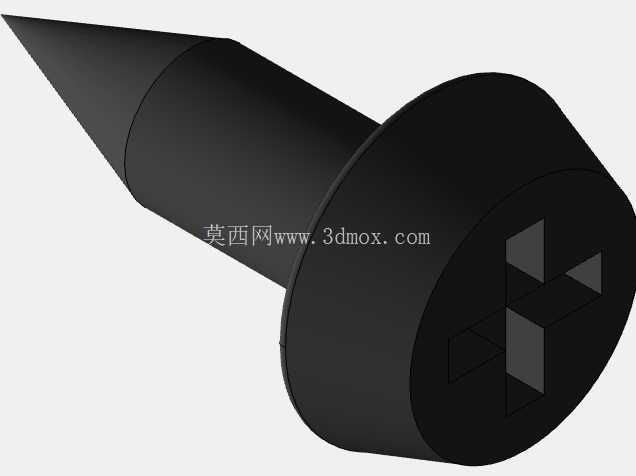

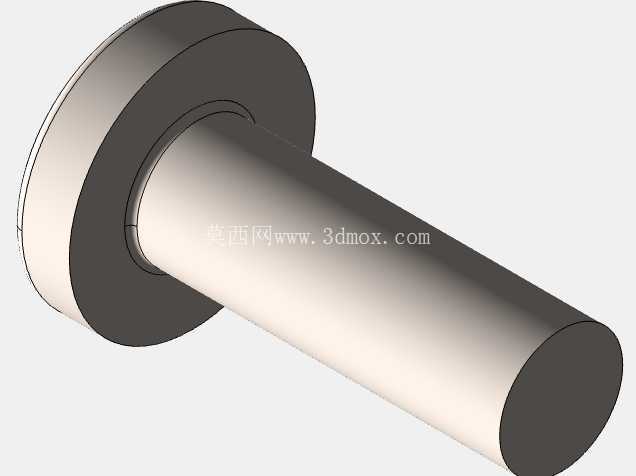

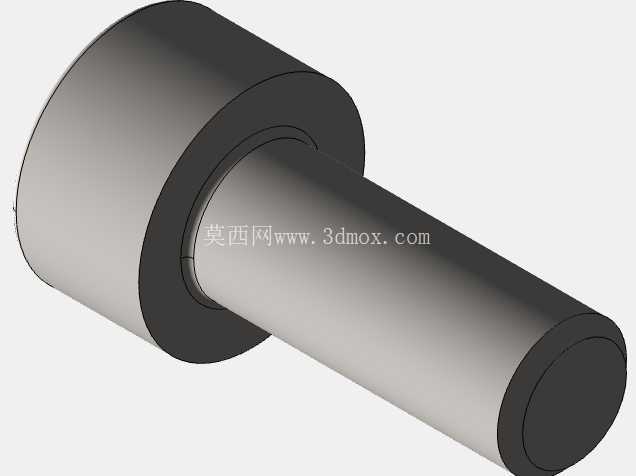

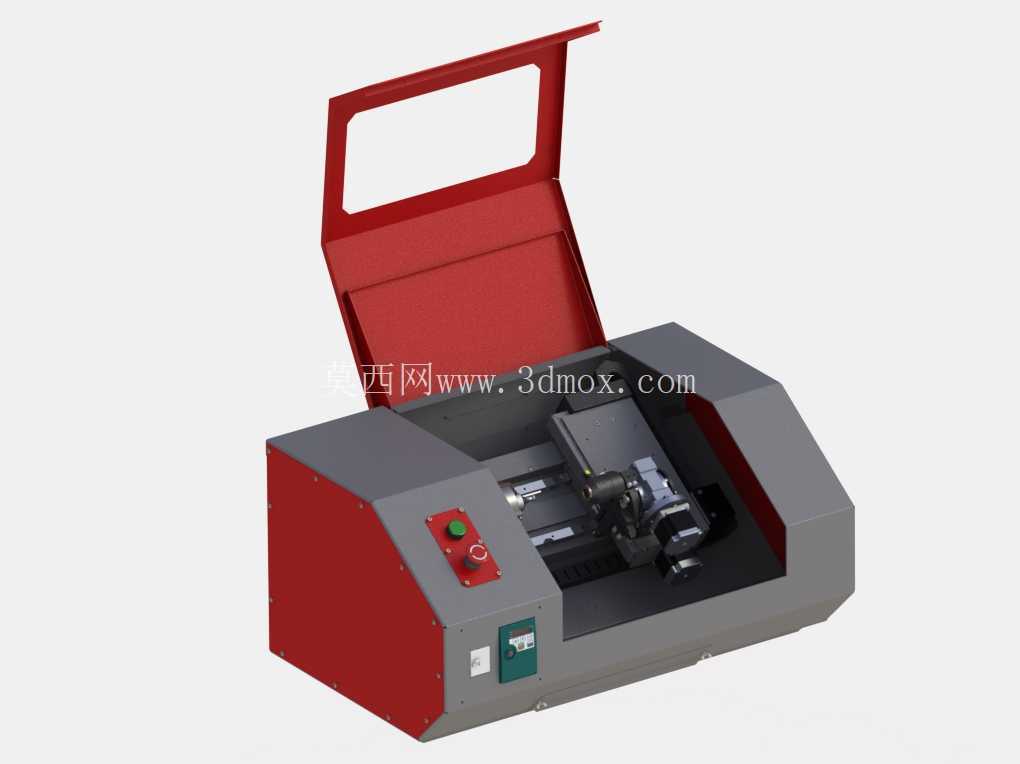

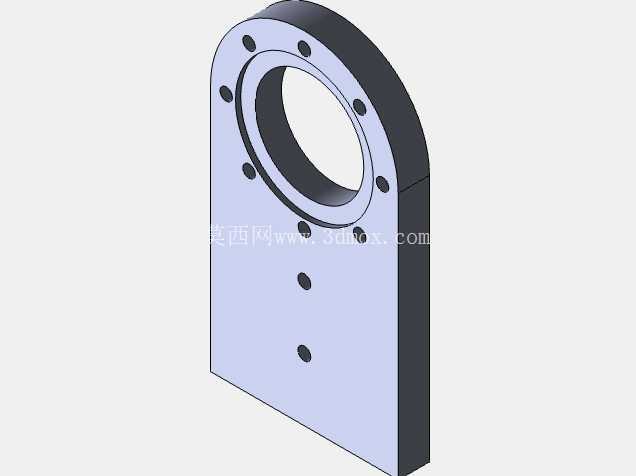

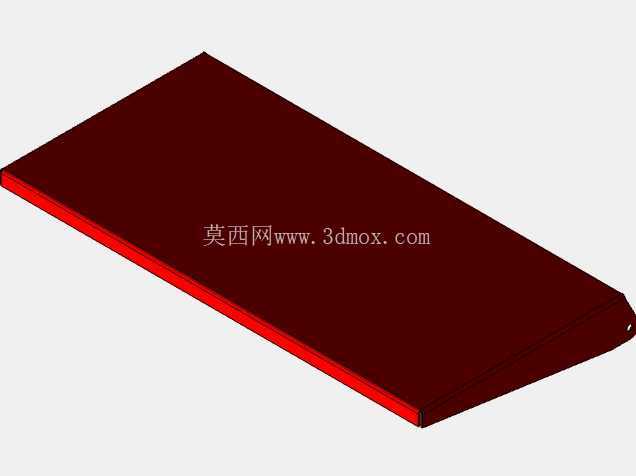

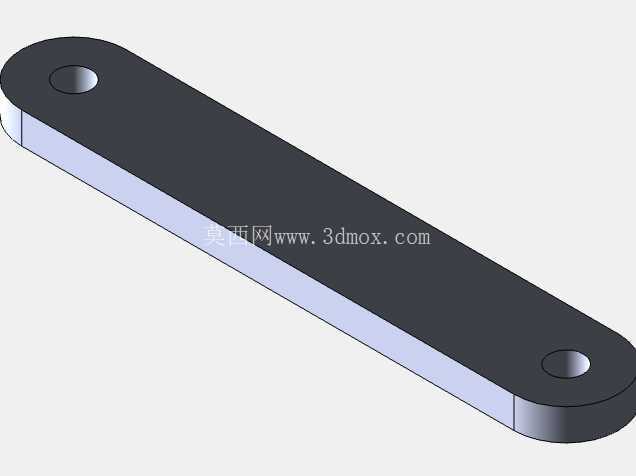

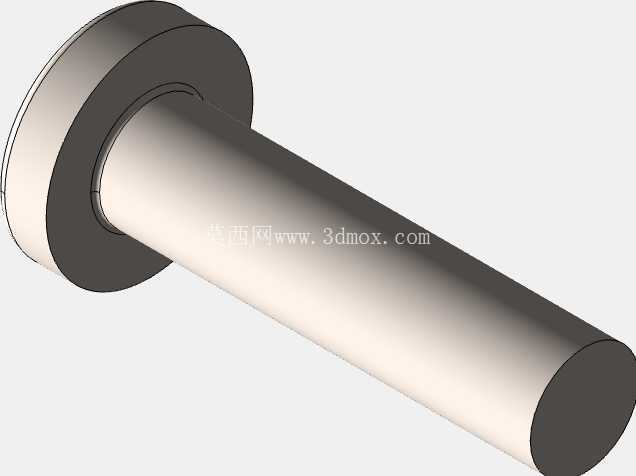

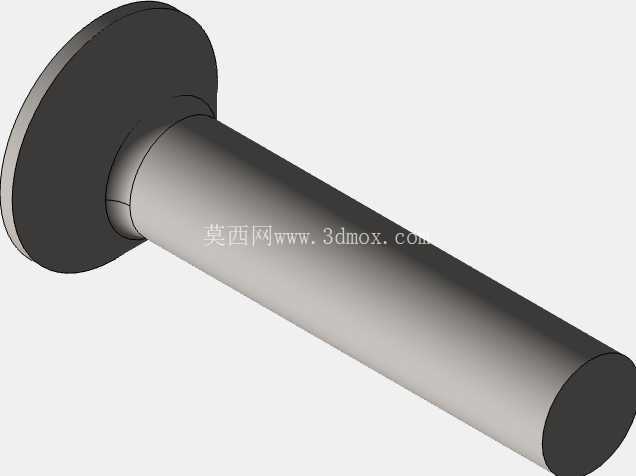

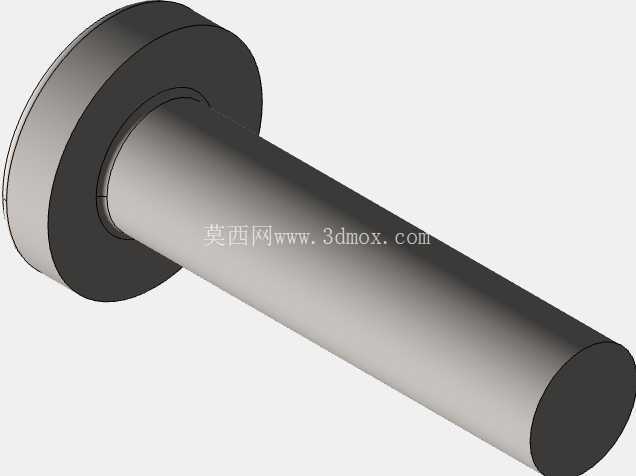

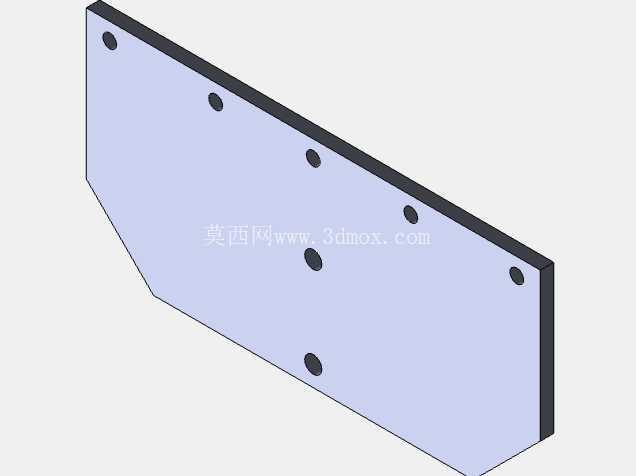

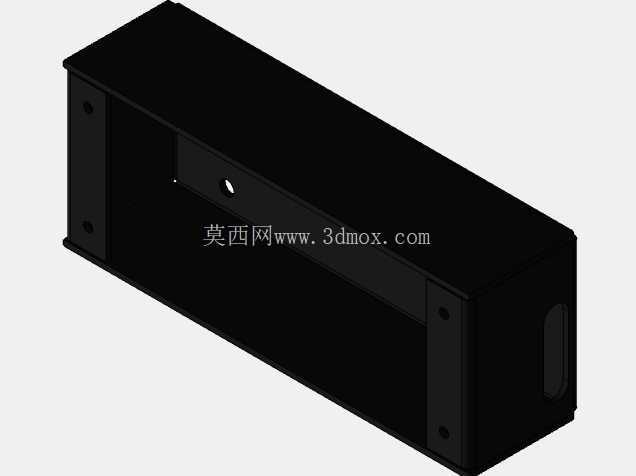

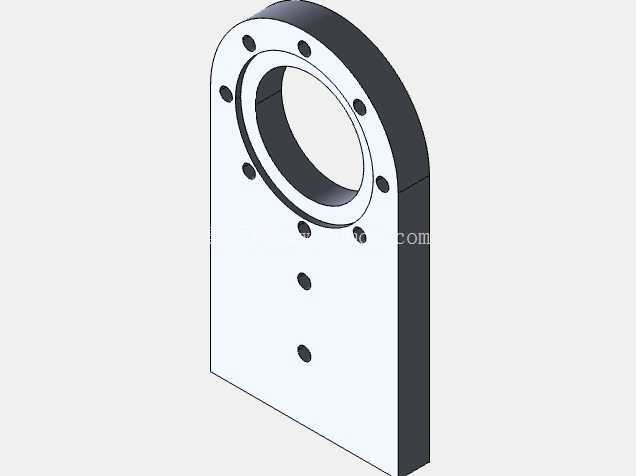

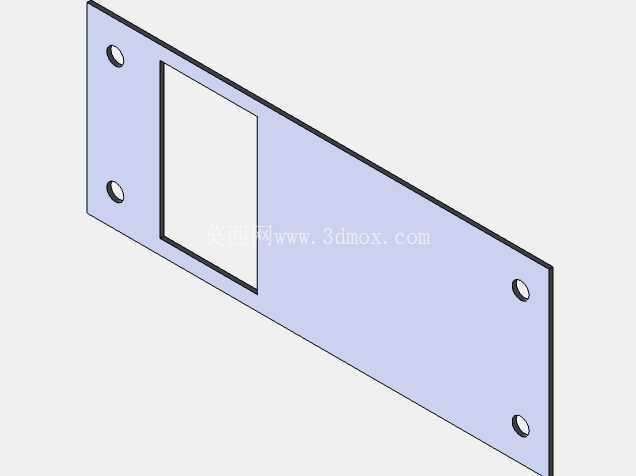

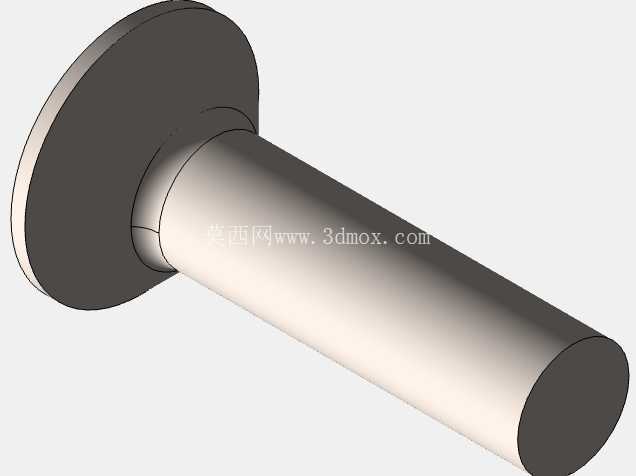

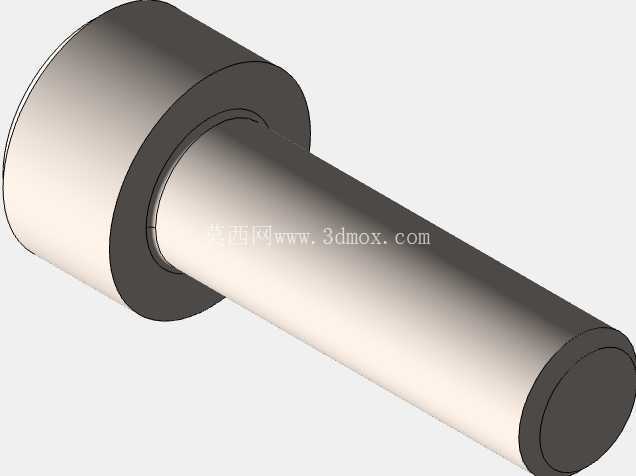

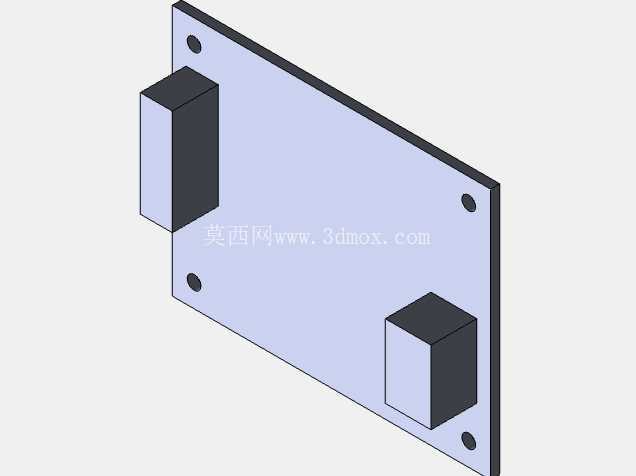

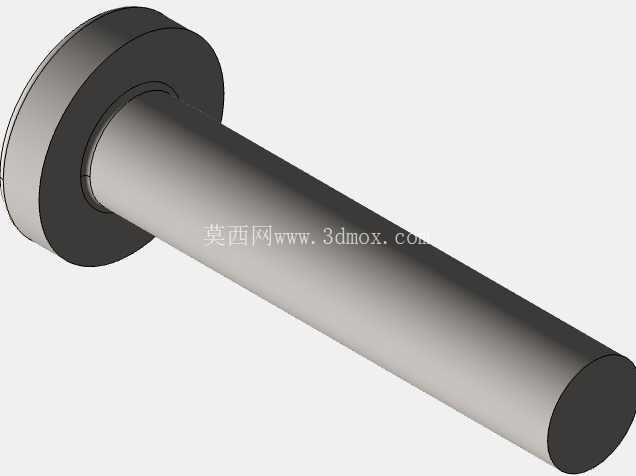

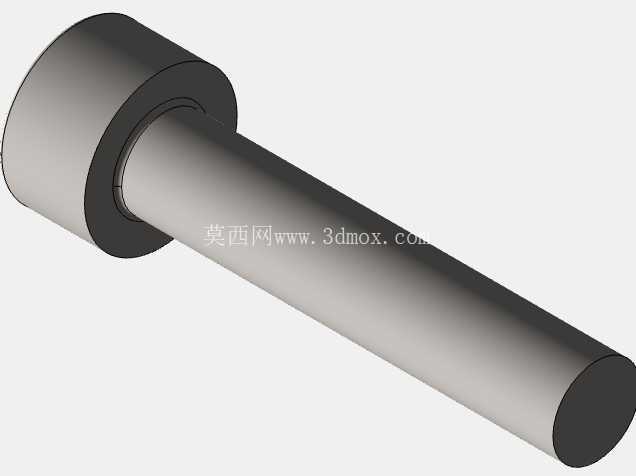

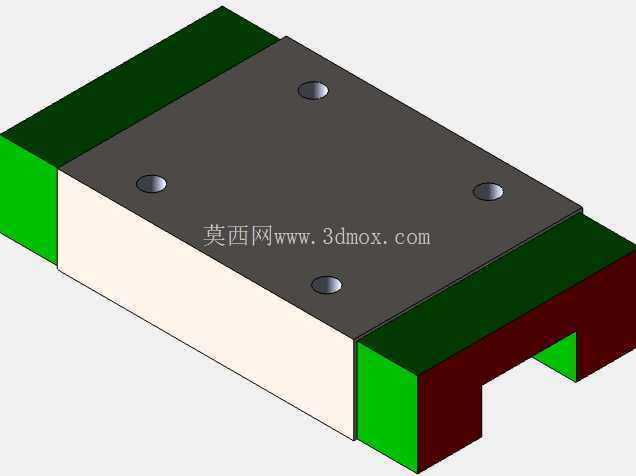

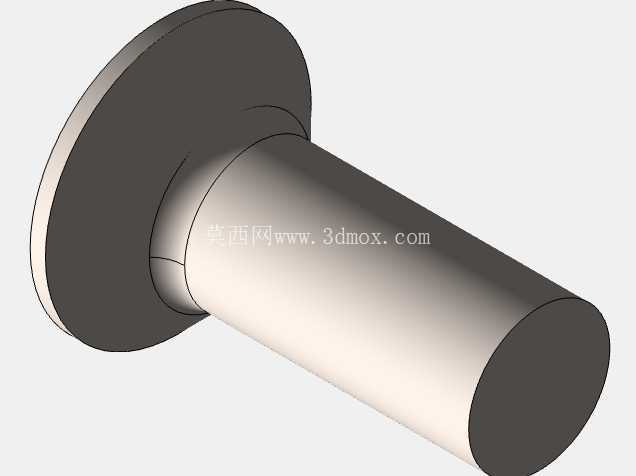

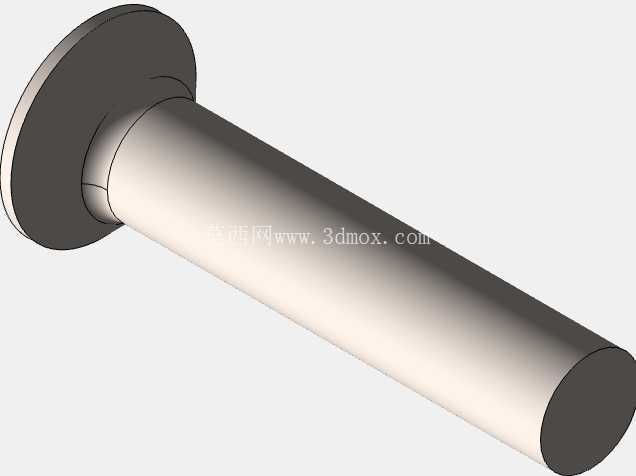

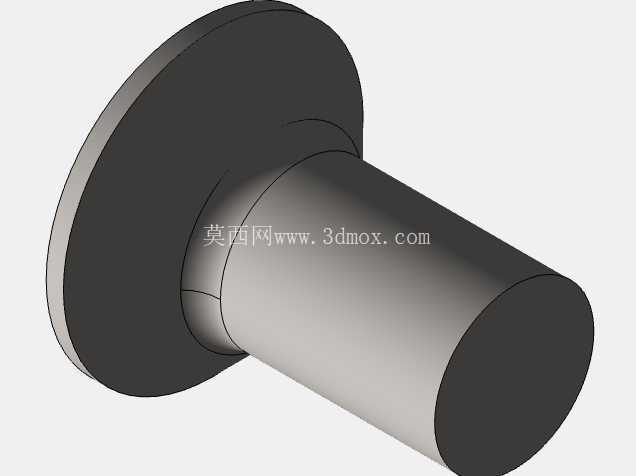

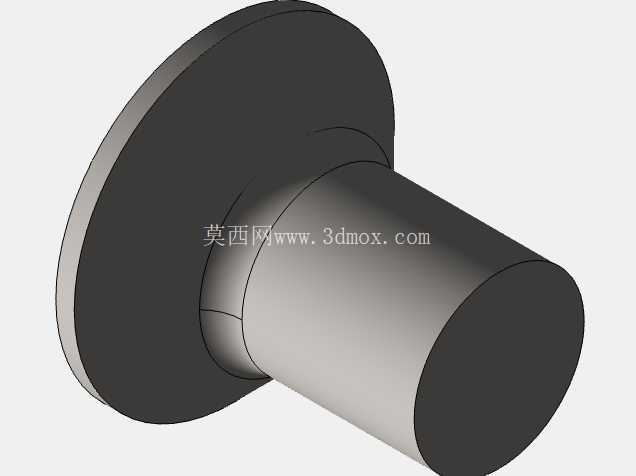

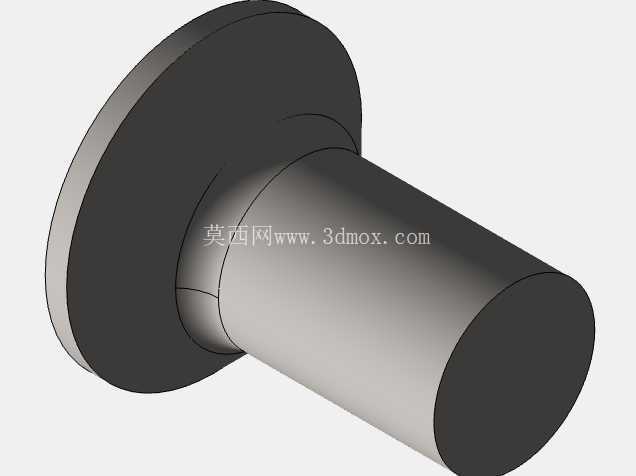

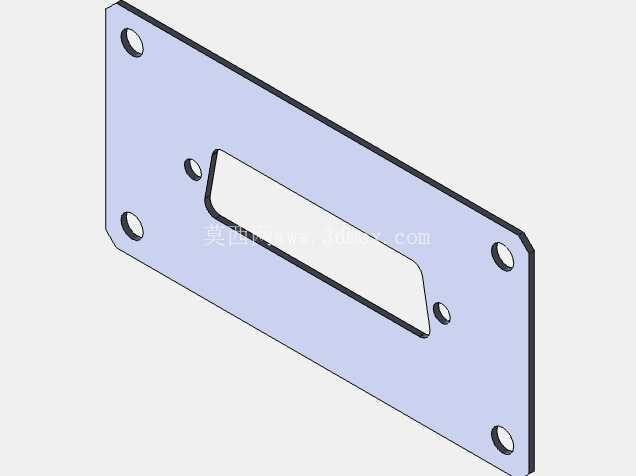

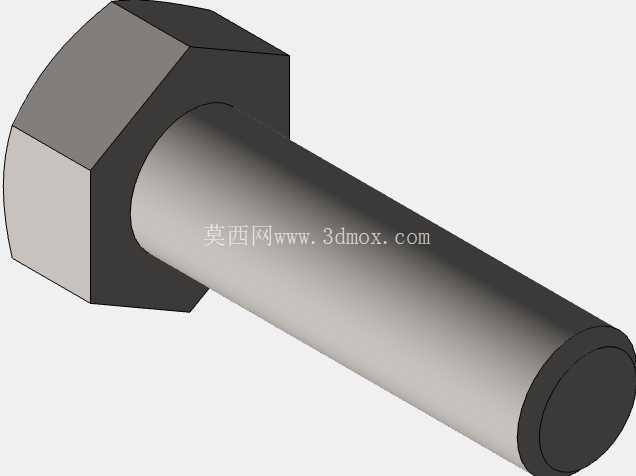

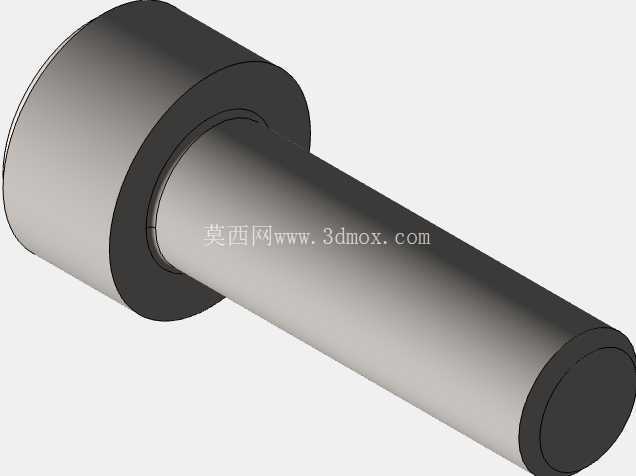

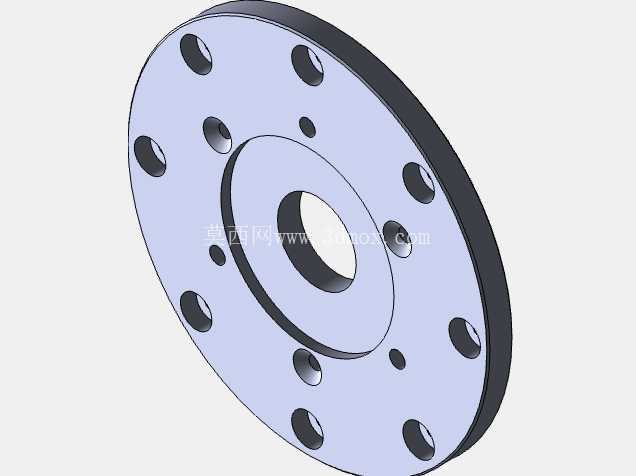

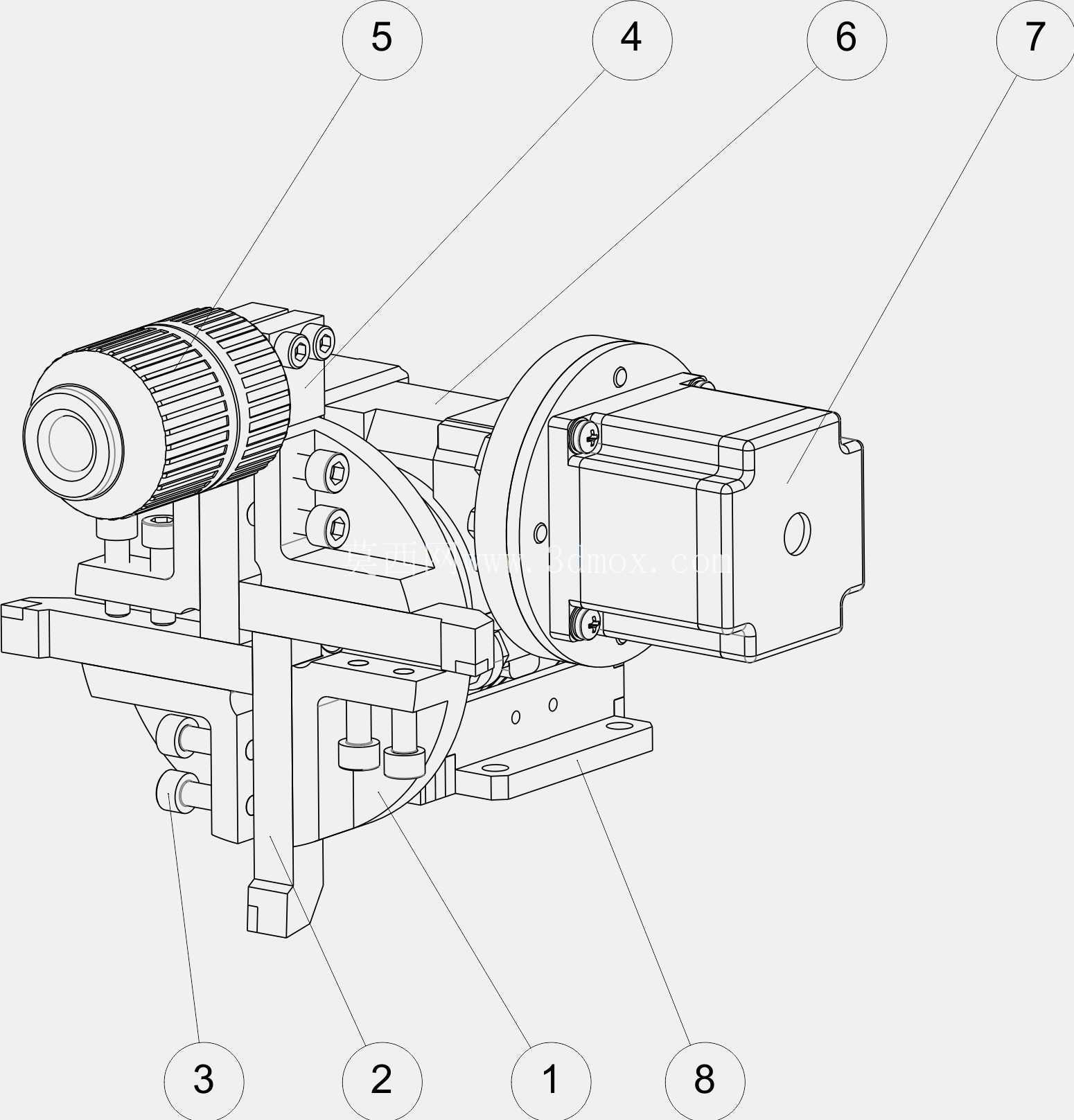

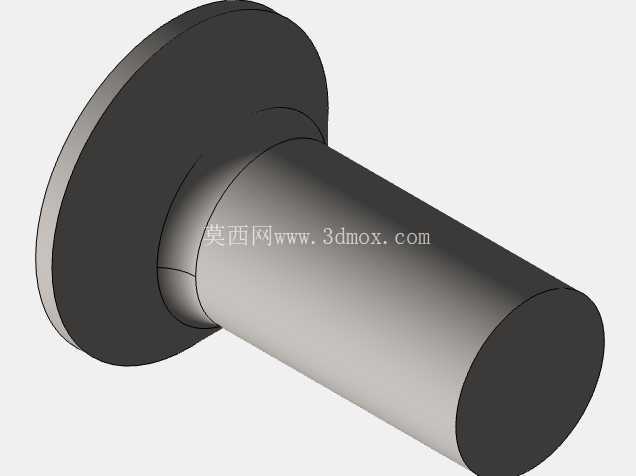

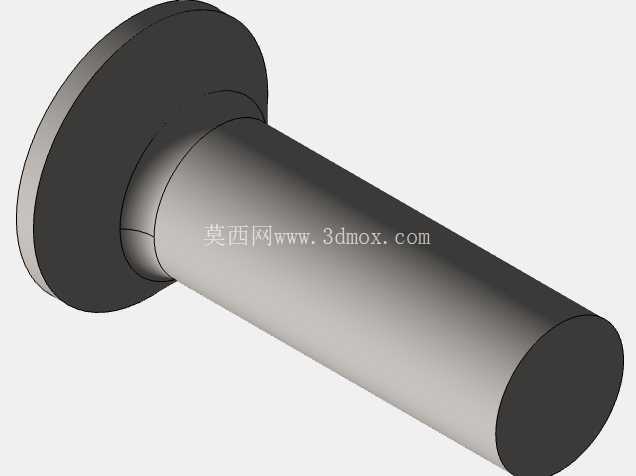

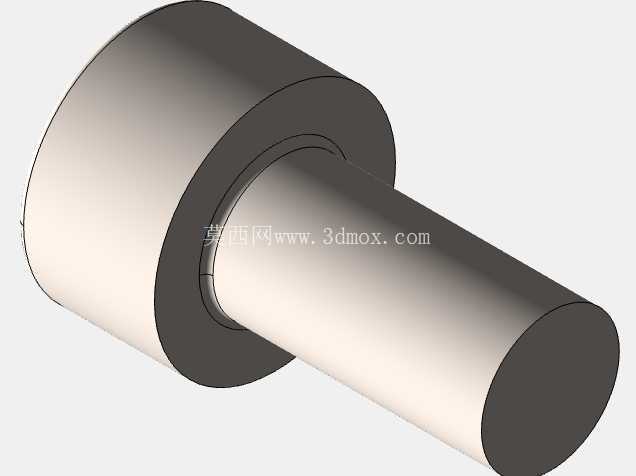

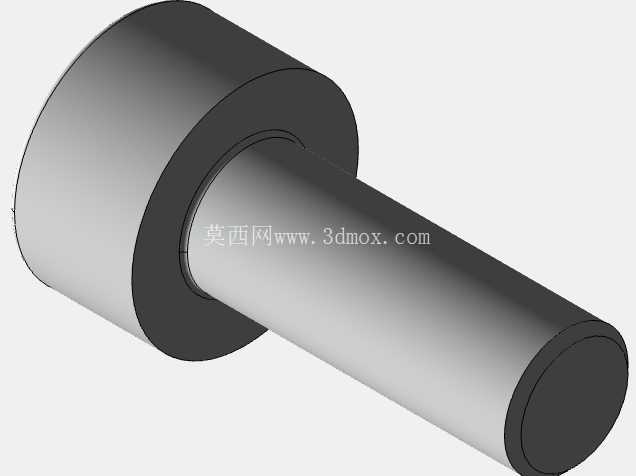

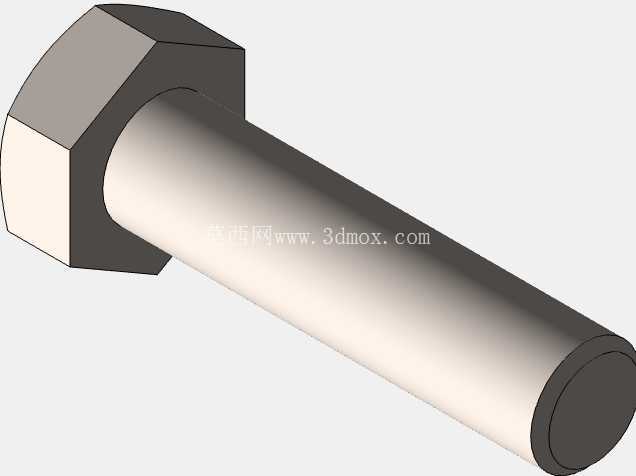

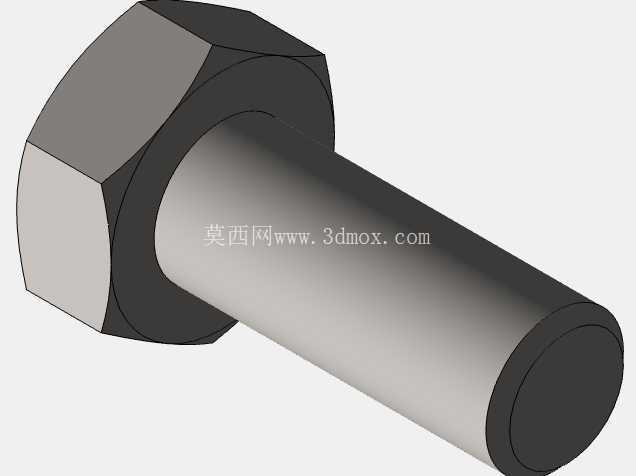

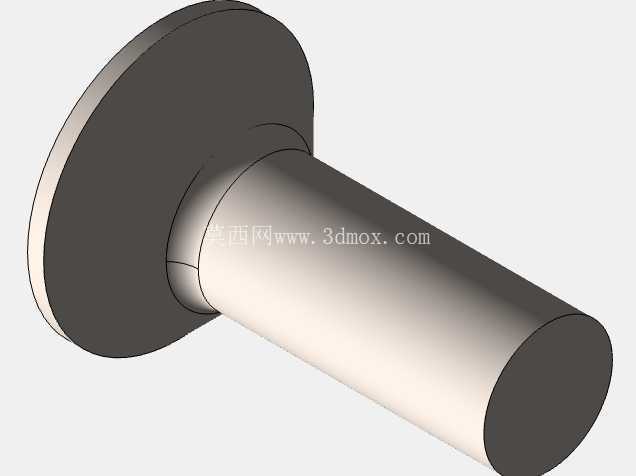

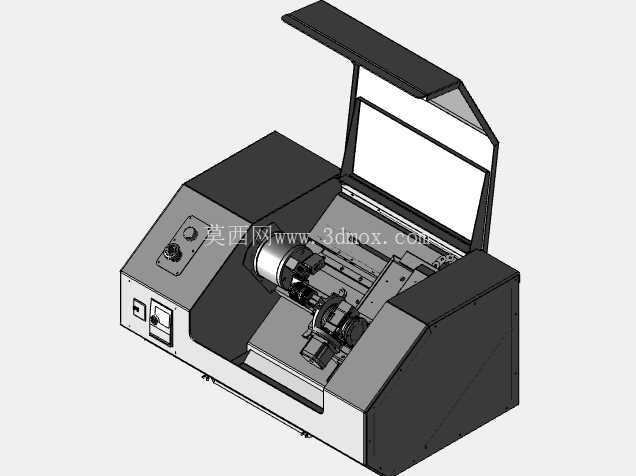

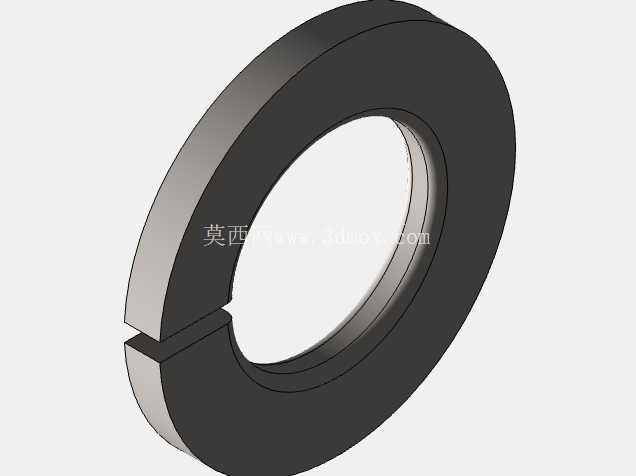

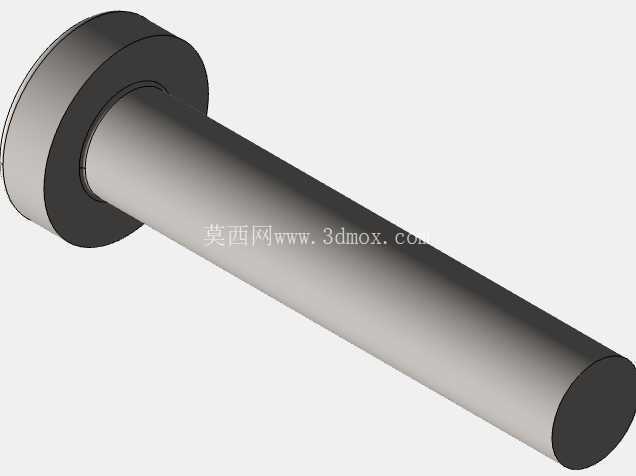

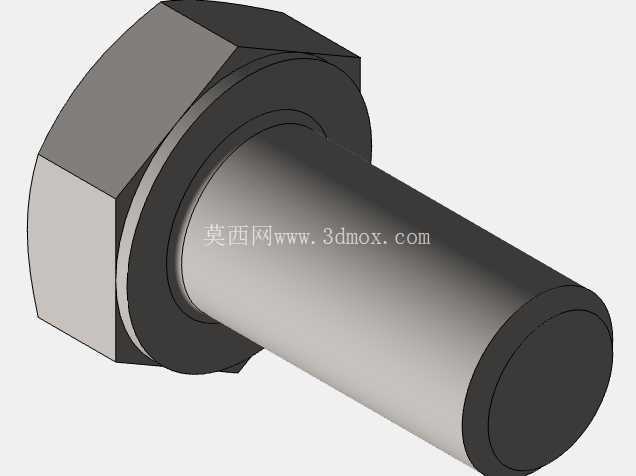

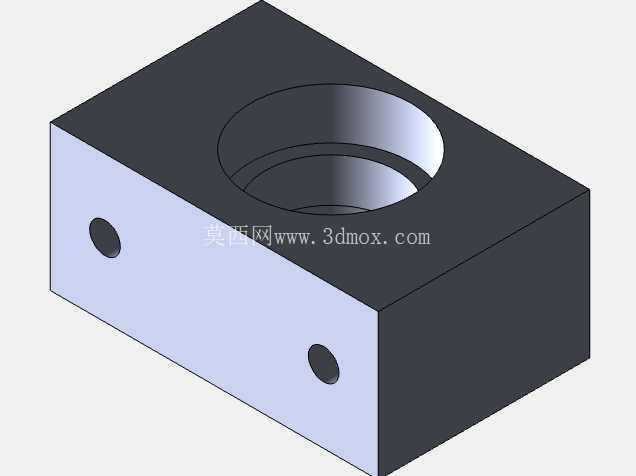

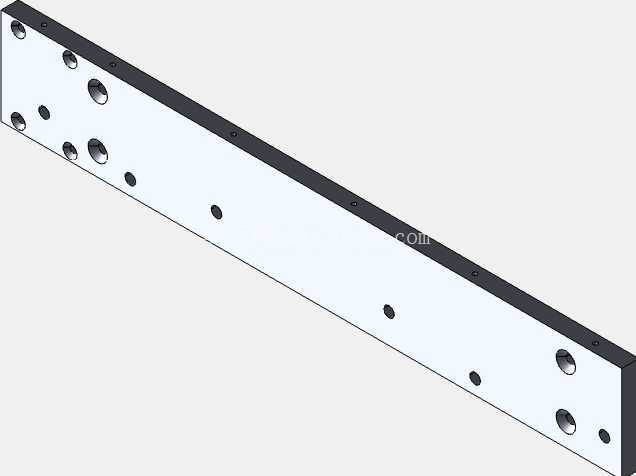

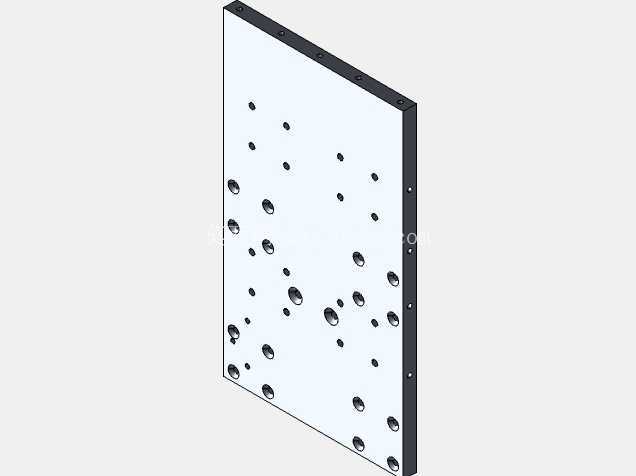

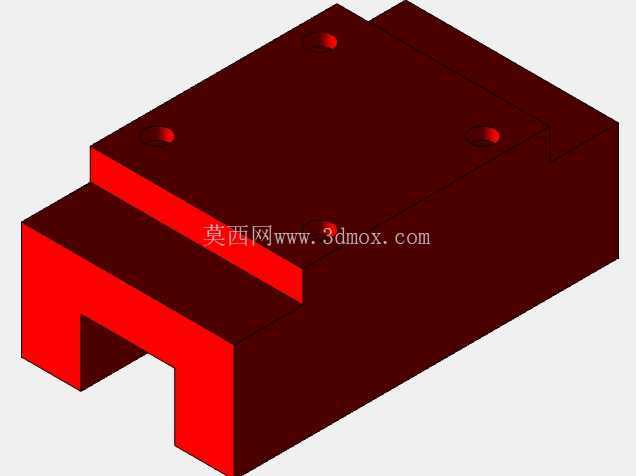

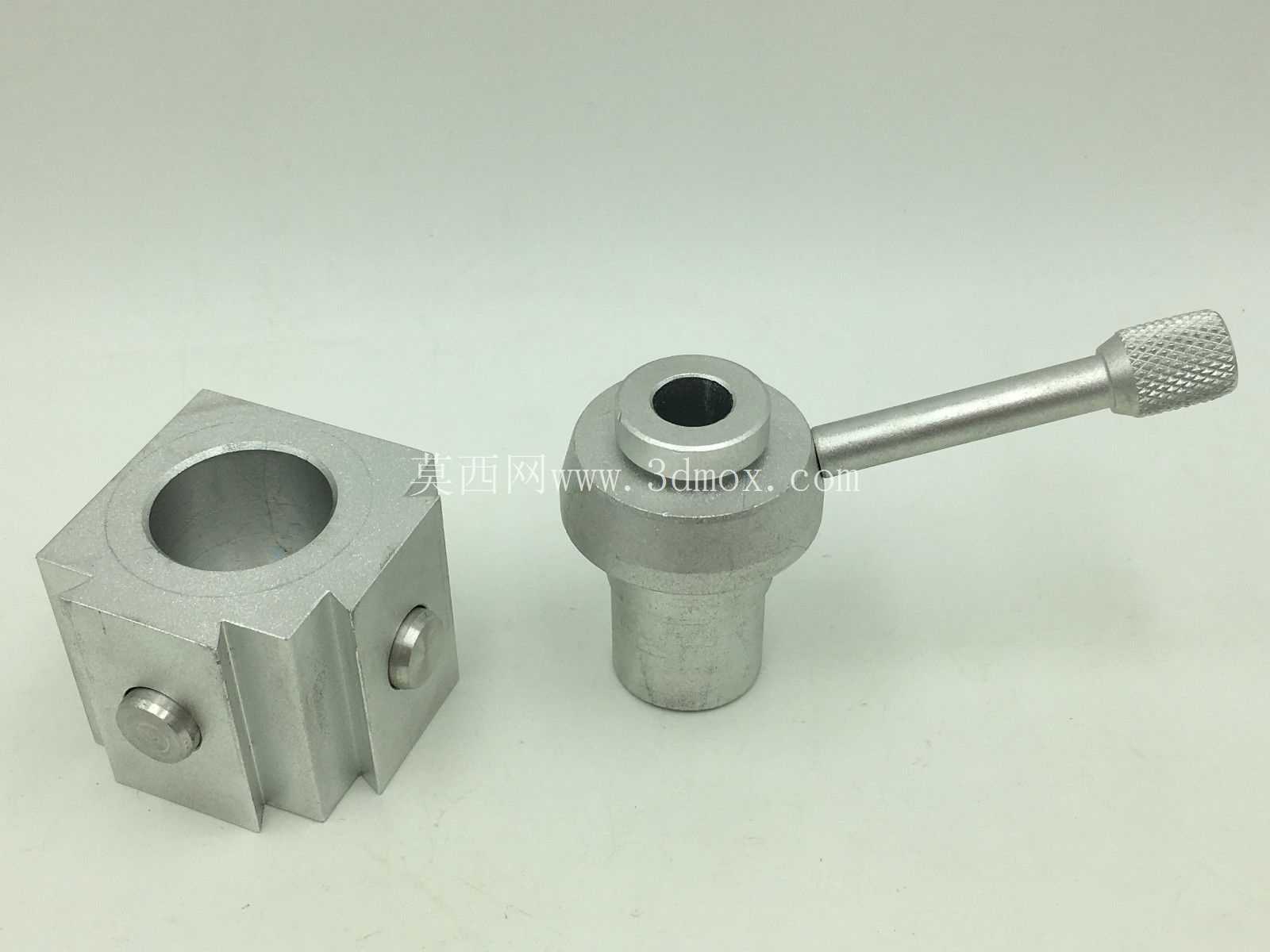

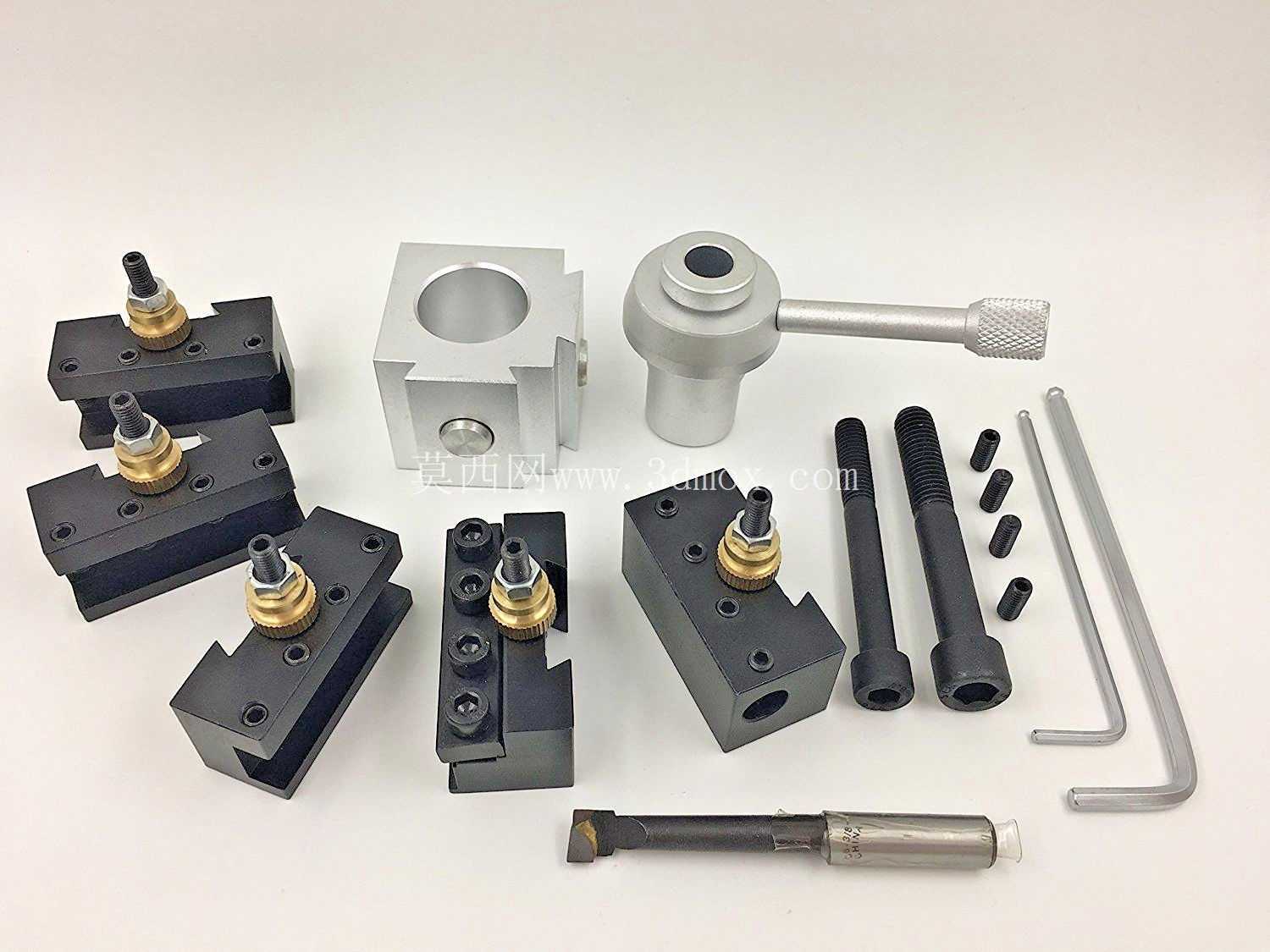

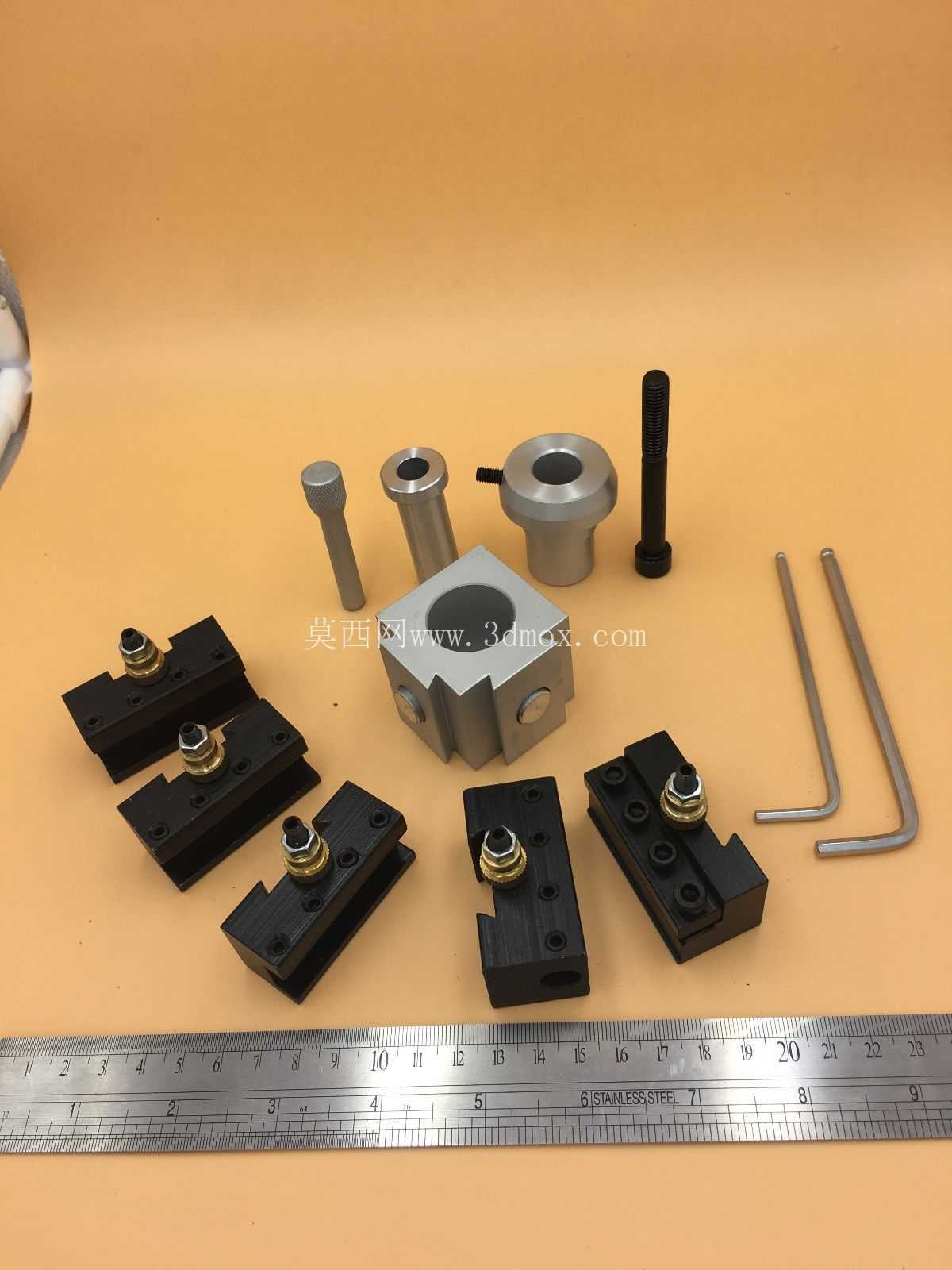

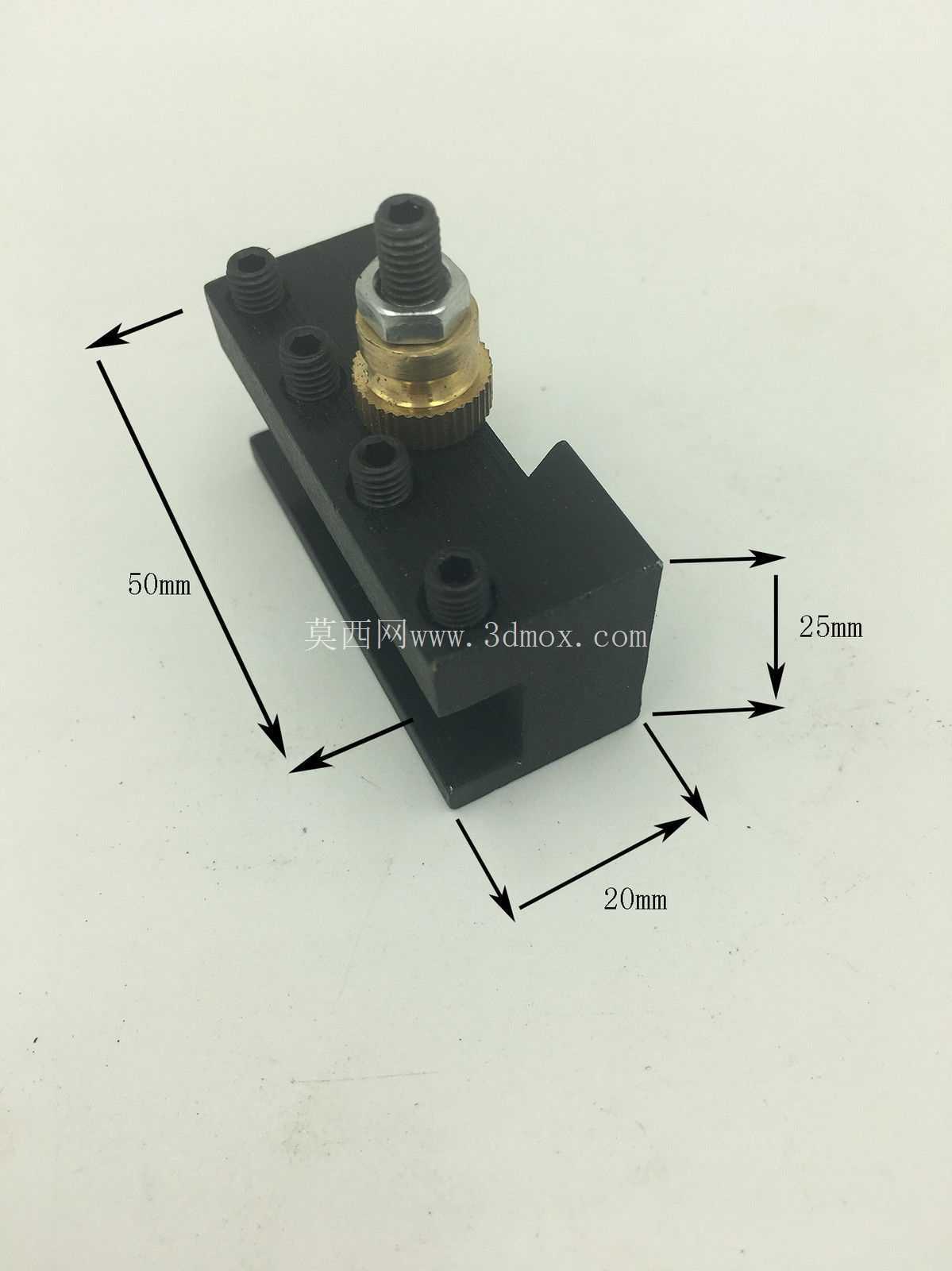

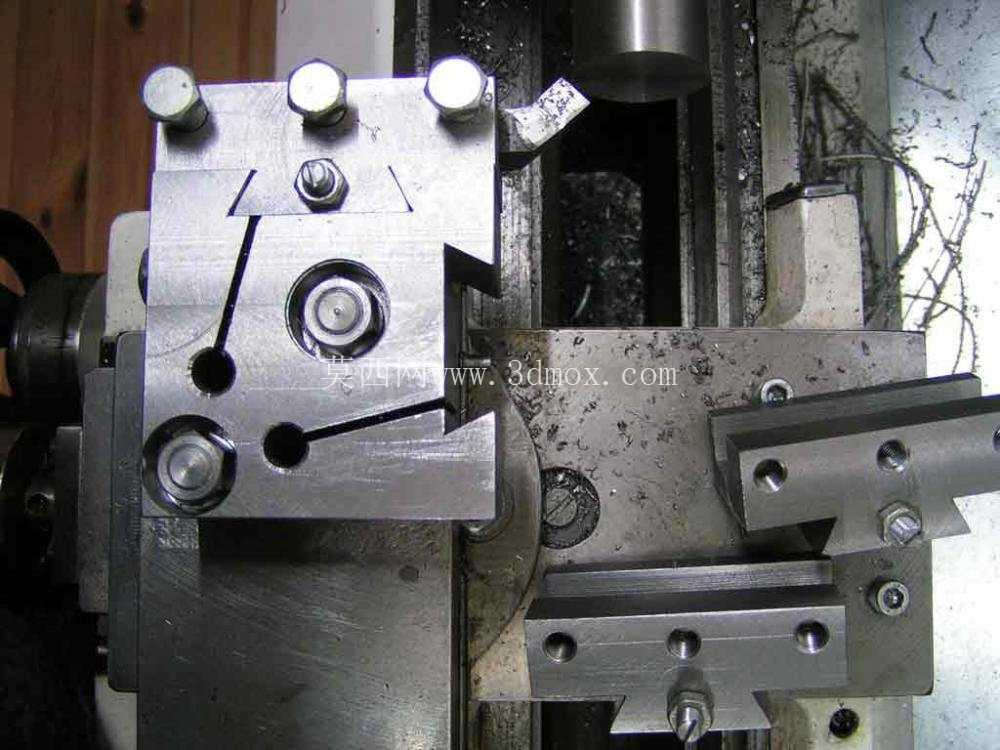

　　这套小型车削加工单元的结构搭建，最初是面向个人工坊、教学实训场景下的小尺寸零件加工需求展开，区别于工业车间里占地数平米的重型数控车床，整套装置的安装边界被严格控制在桌面作业区间内，不需要额外做地基预埋，普通实木或钢制工作台只要承载能力满足整机自重，就可以直接放置使用。从结构分层来看，上层带安装孔的金属台板承担主轴、刀架组件的固定基准作用，台板上预留的四个沉头孔位对应安装紧固件的沉头深度，装配时螺栓沉入板面后不会突出干涉工件装夹与拖板走刀路径，台板下方的浅色中层块体是整机的支撑隔层，既可以容纳控制线路、步进电机驱动板的排布空间，也能把上层加工区的振动传递到底座时做一层缓冲衰减。底座两侧的绿、红配色块体分别对应X向拖板的导轨限位座与Z向进给的端部挡块，实际装配时两个方向的行程硬限位就安装在这两个块体的内侧端面，避免拖板走刀超程撞坏丝杠副。

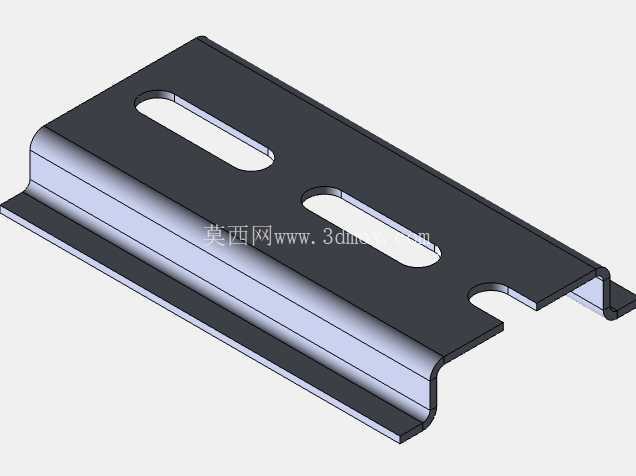

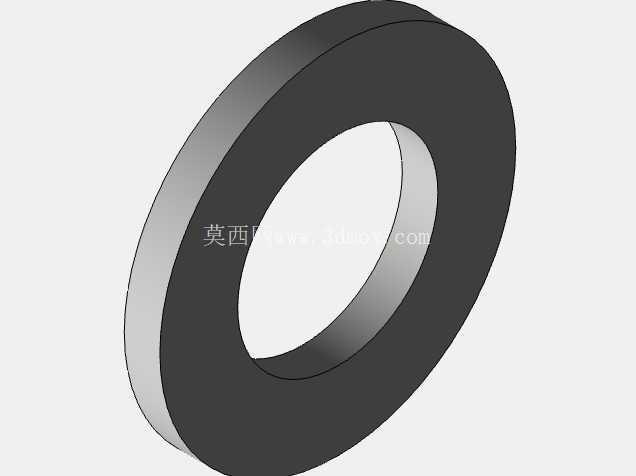

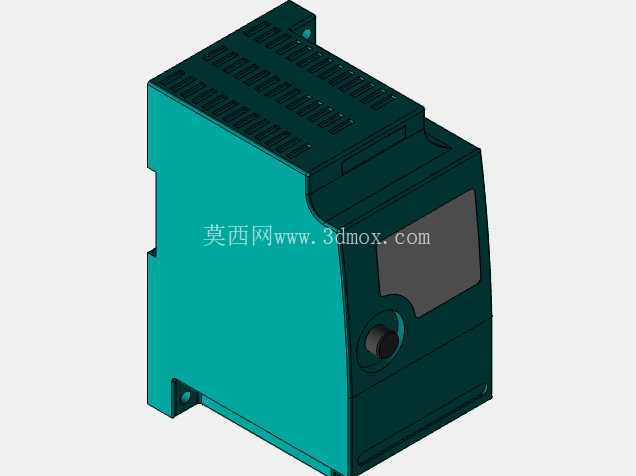

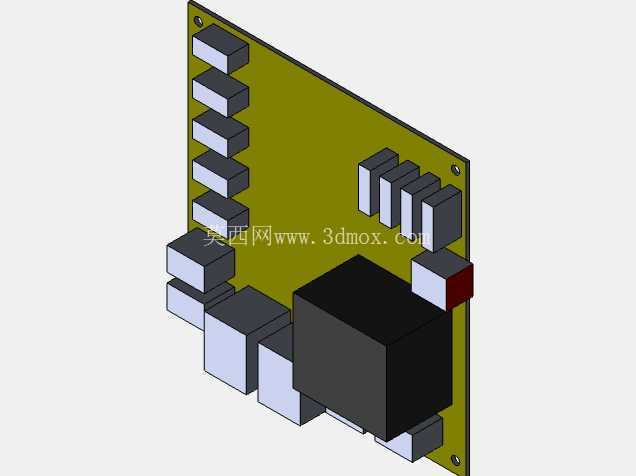

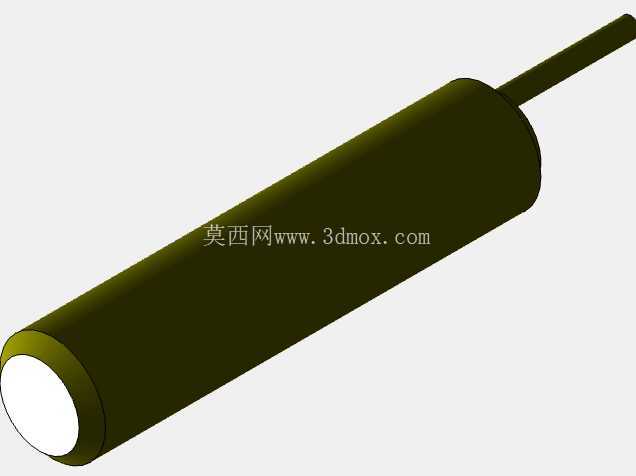

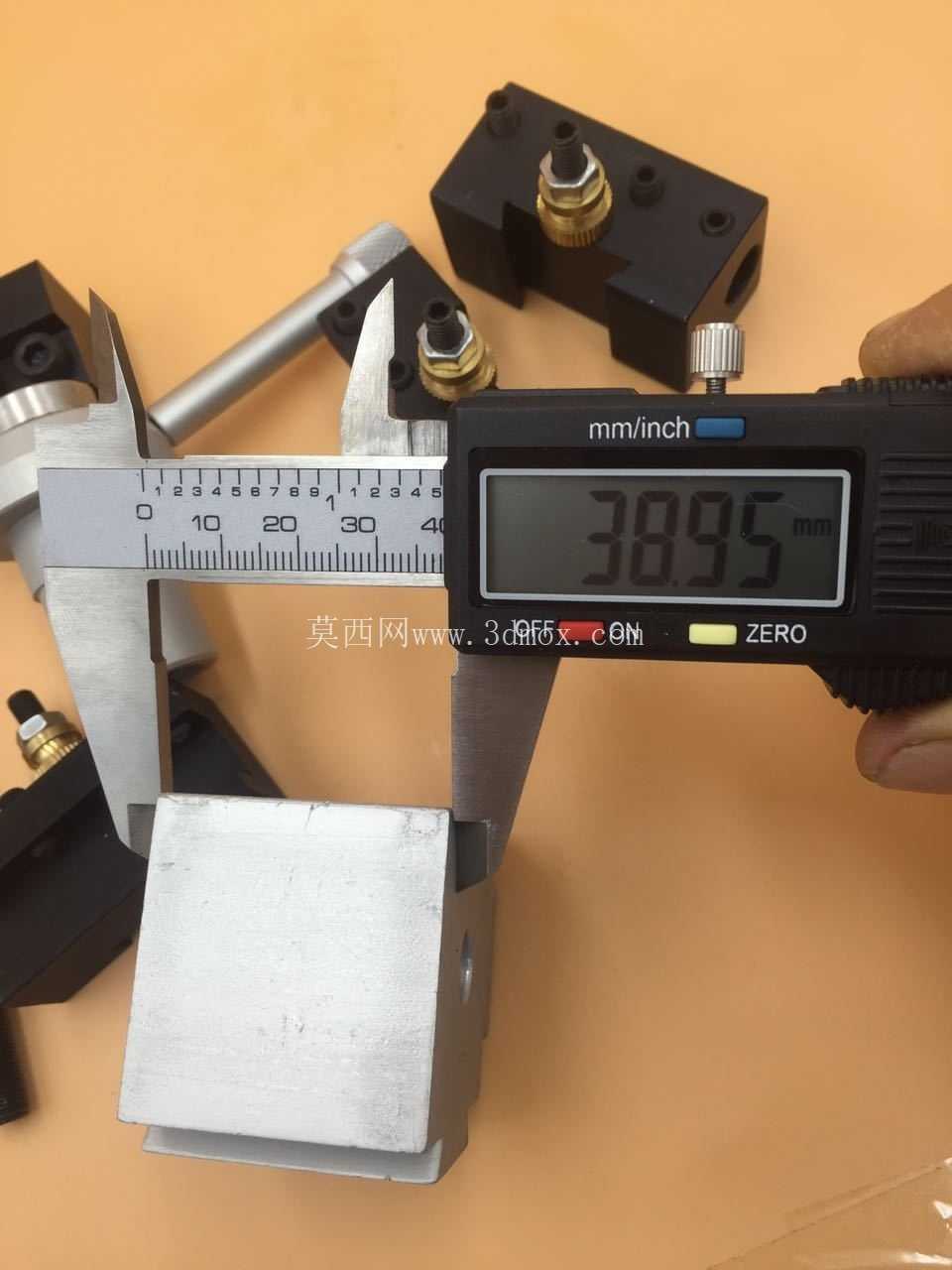

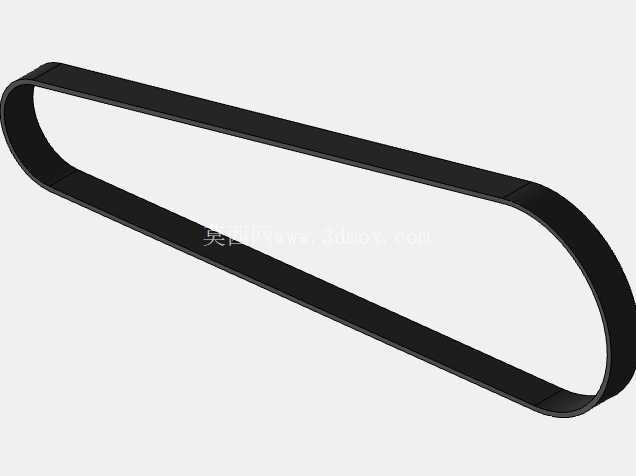

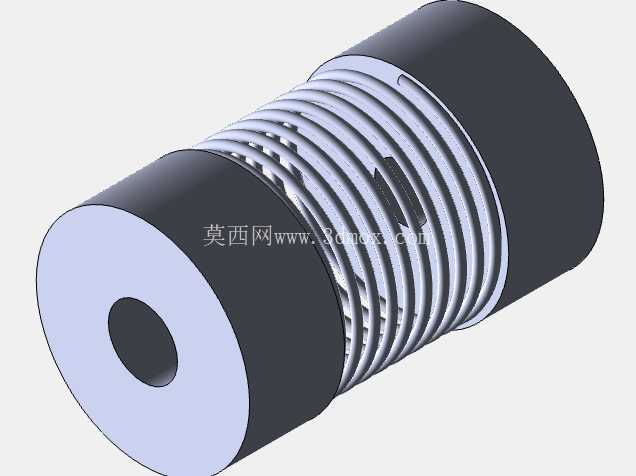

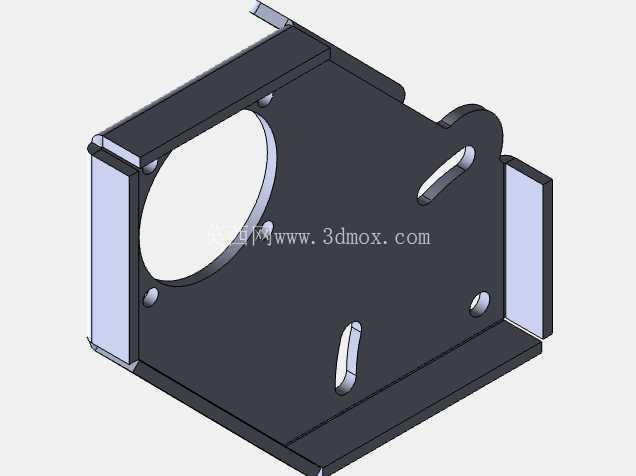

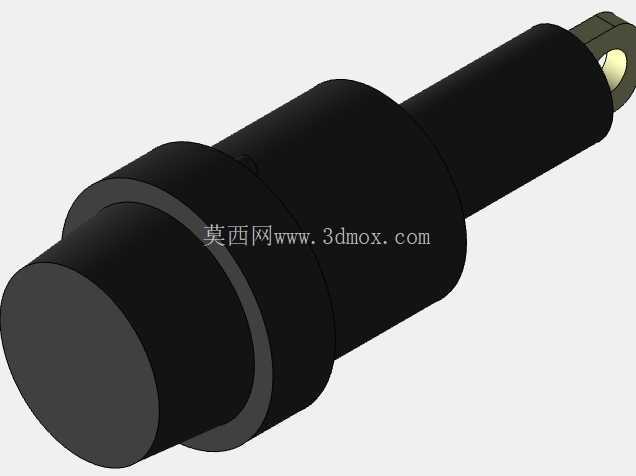

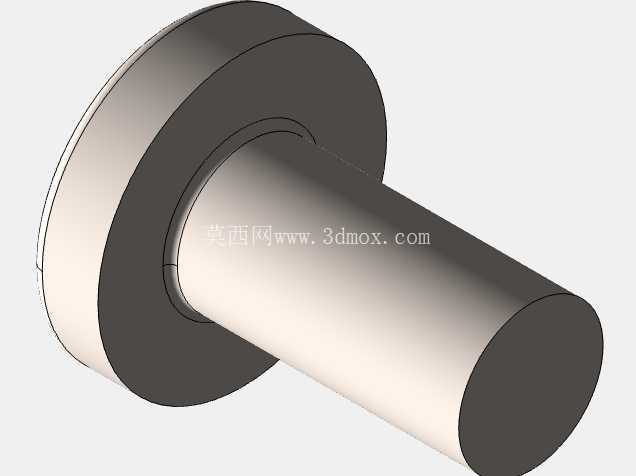

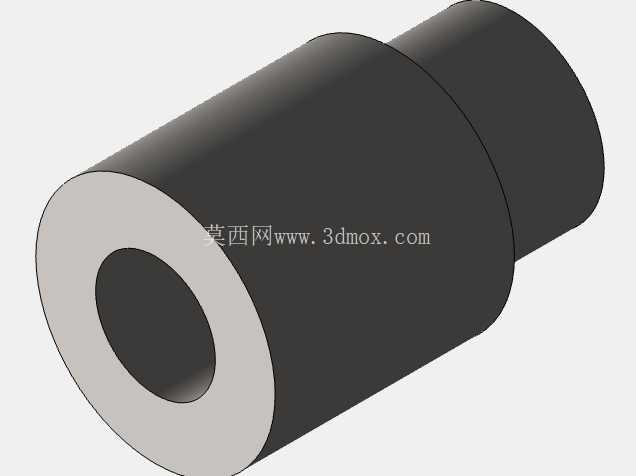

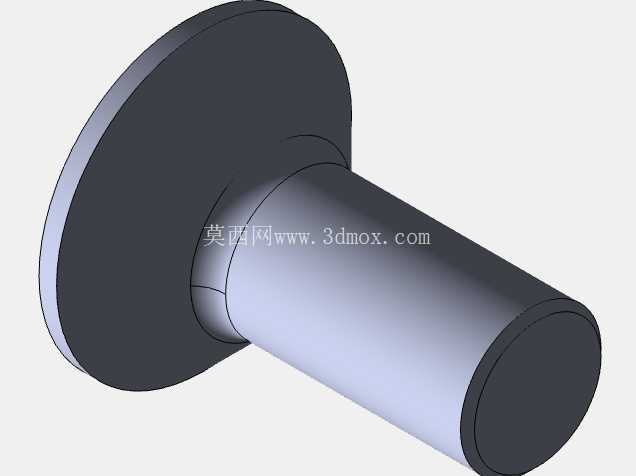

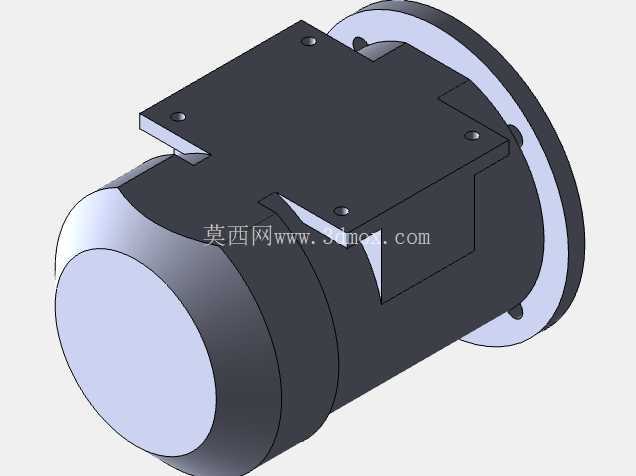

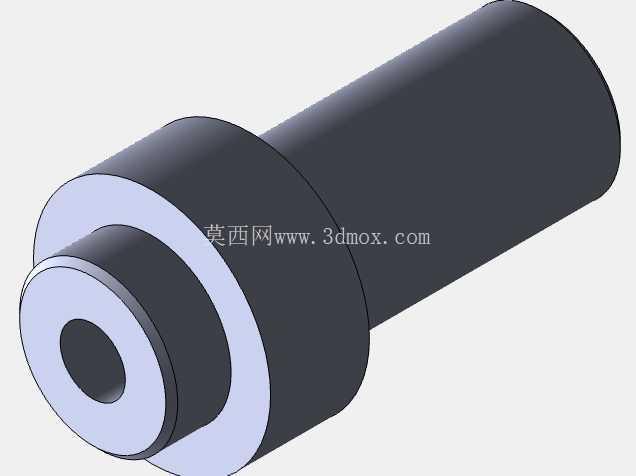

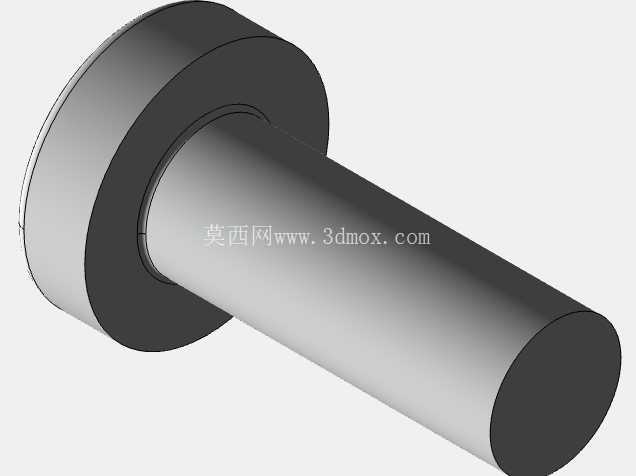

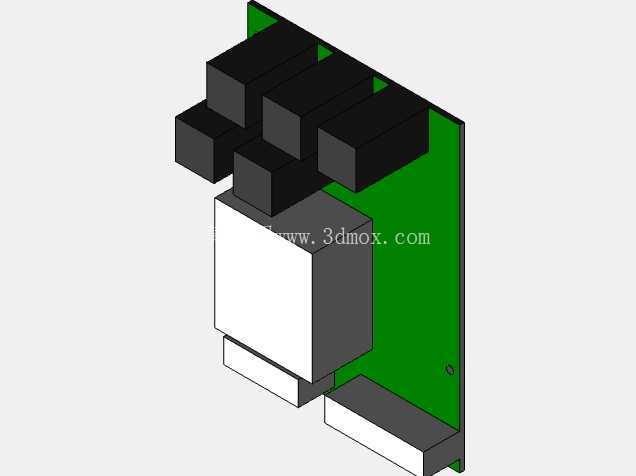

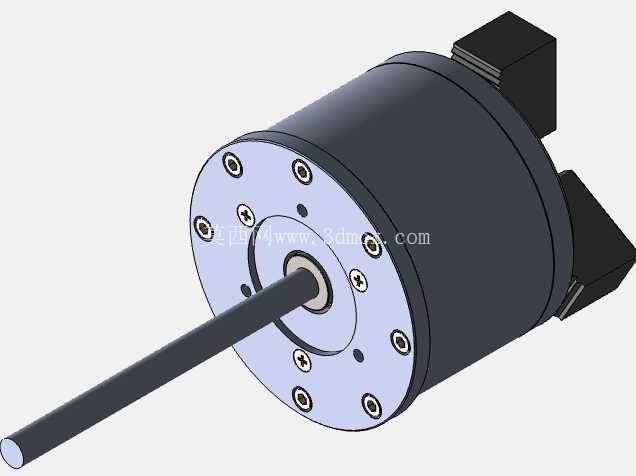

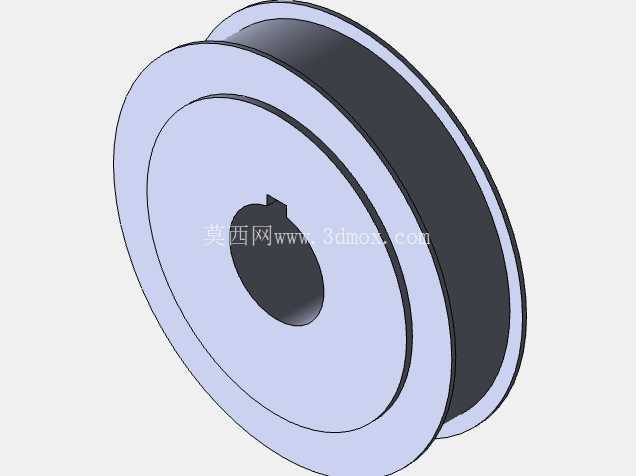

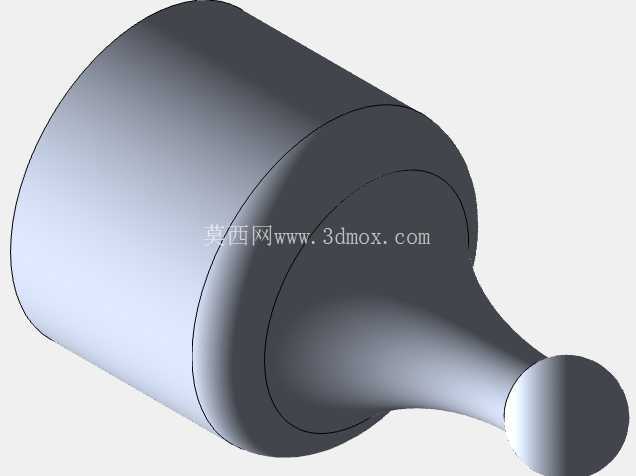

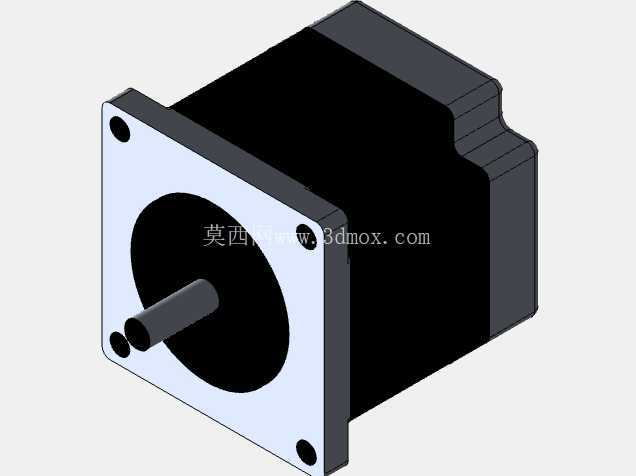

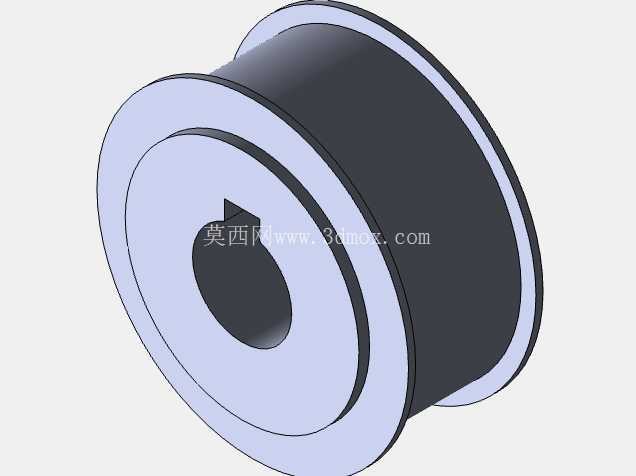

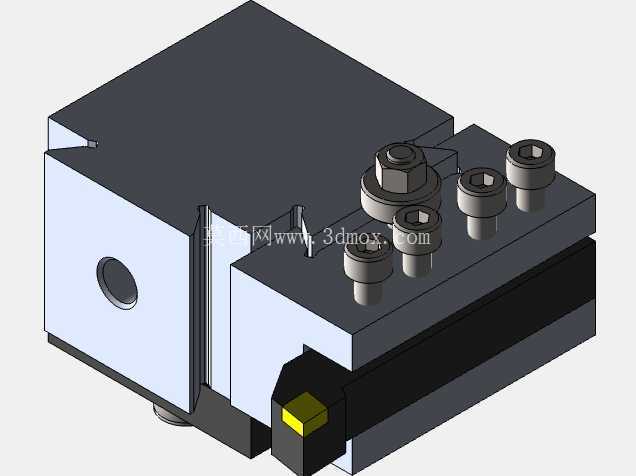

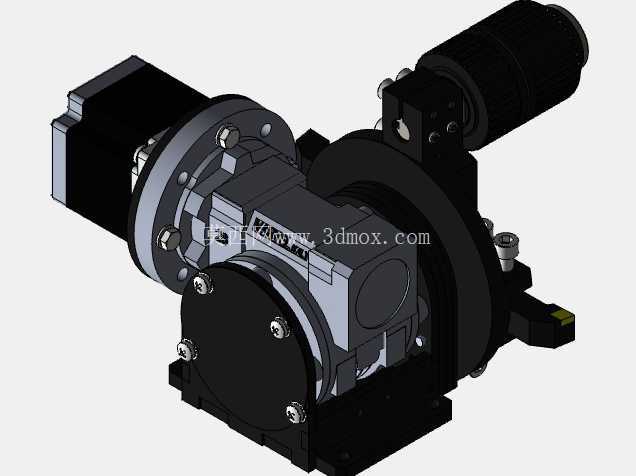

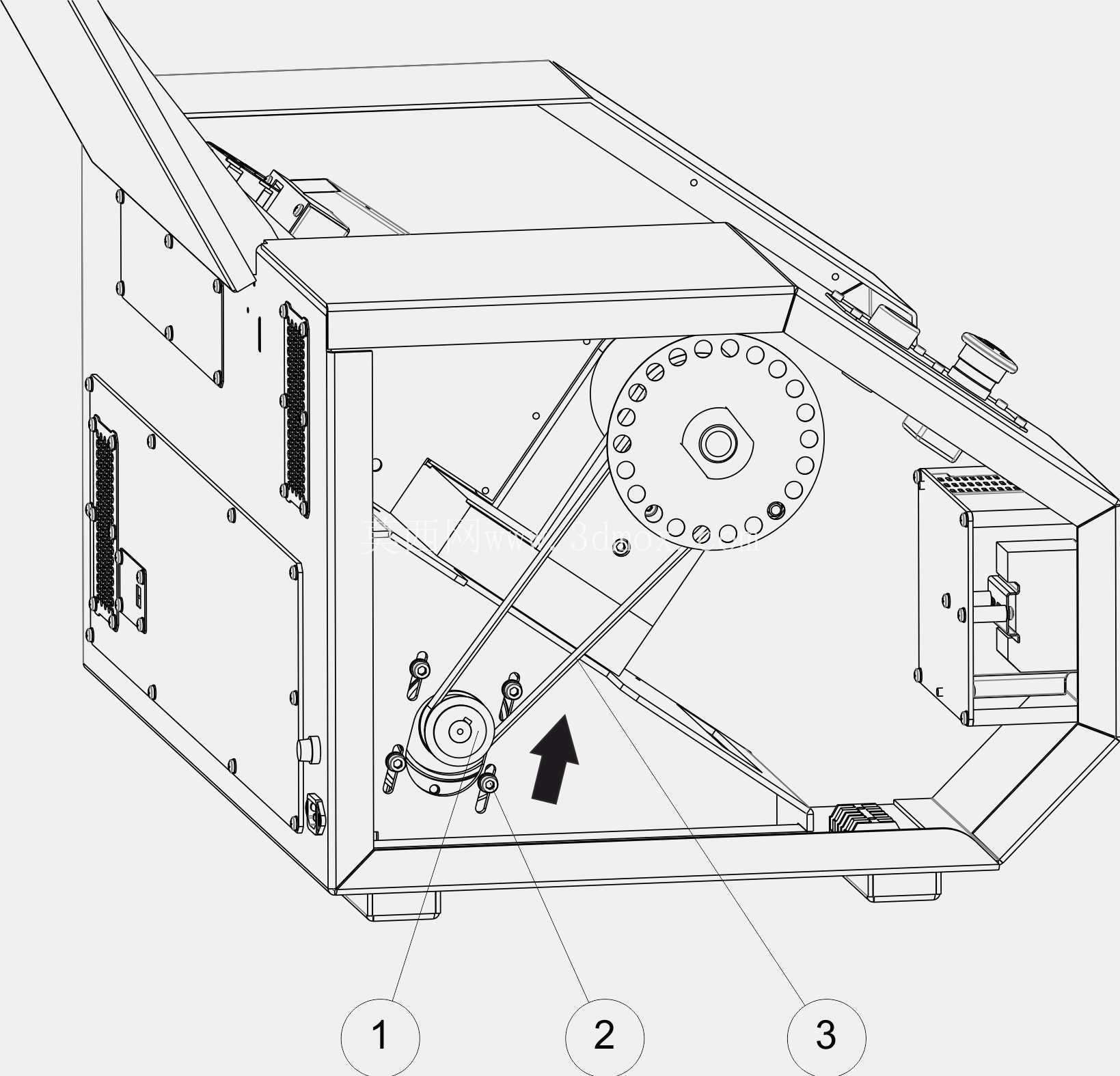

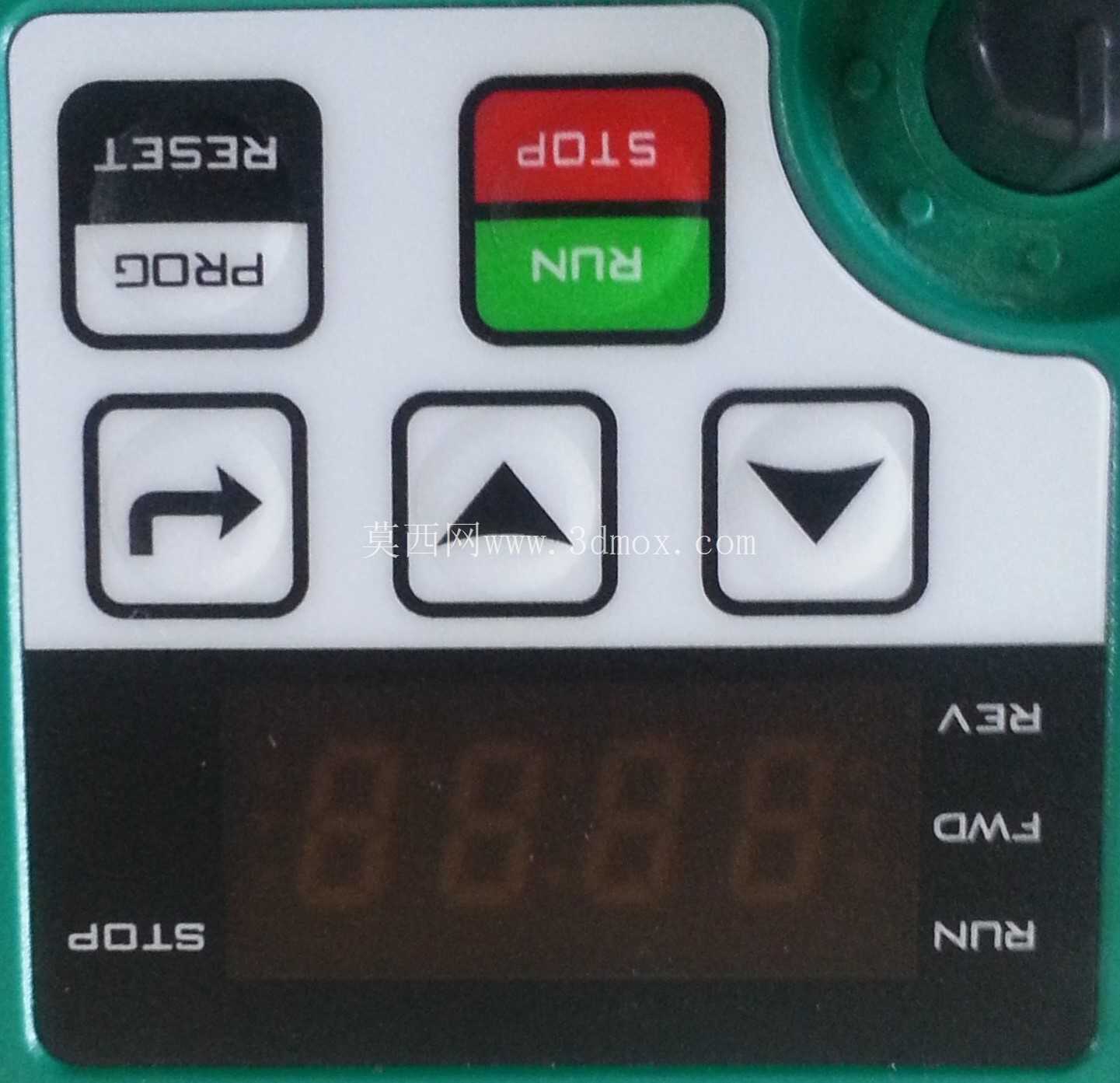

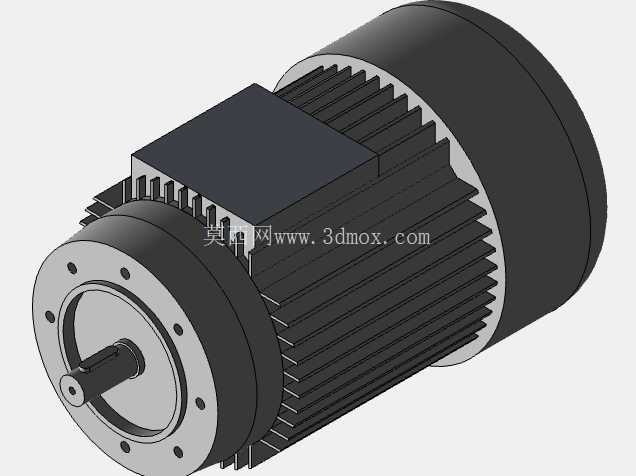

　　在实际加工场景里，这类小型数控设备主要承接直径在百毫米以内的棒料车削作业，比如创客制作小批量非标销轴、教学演示车削外圆/端面/切槽工序、手工爱好者加工小型模型的传动配合件，不需要占用工厂大型机床的排产工时，在桌面端就能完成从代码导入到成品出料的全流程。控制层面采用开源硬件做下位机，步进电机的脉冲信号直接驱动两轴进给，主轴端搭配小型变频调速电机，针对铝件、软塑料、实木棒料的切削参数可以直接在控制界面调整进给倍率，加工钢件时则需要降低吃刀量，配合切削液冷却刀具。

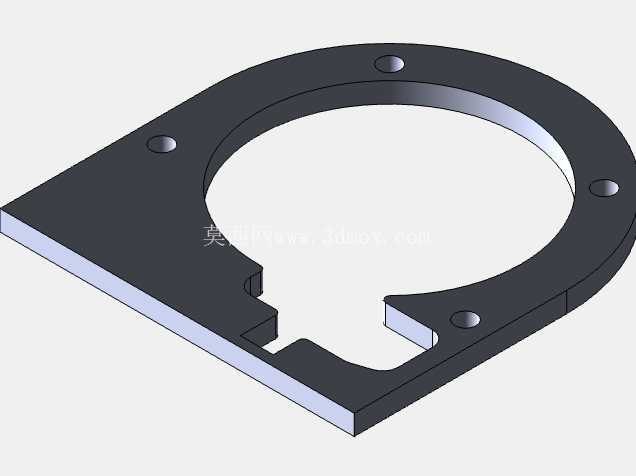

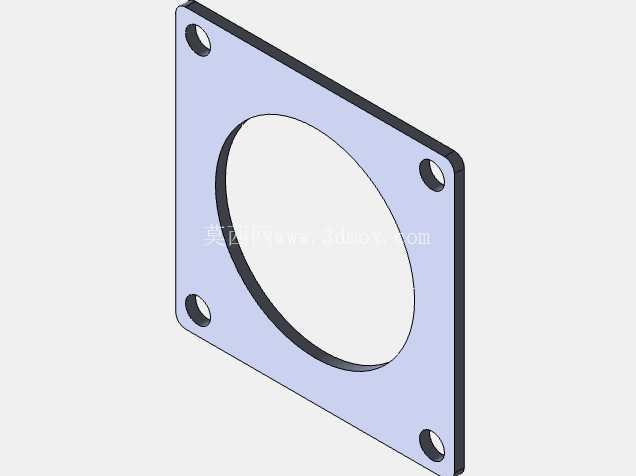

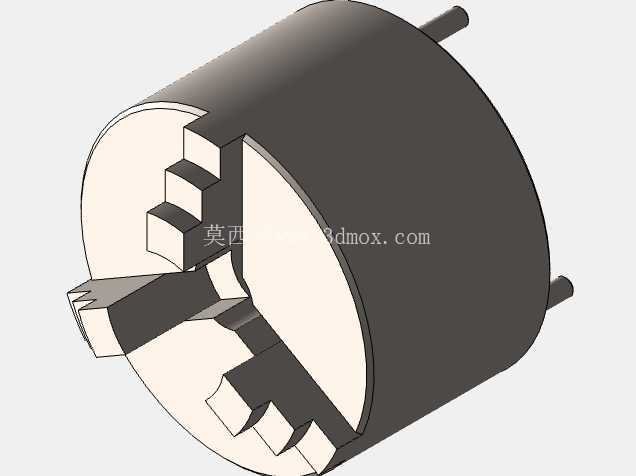

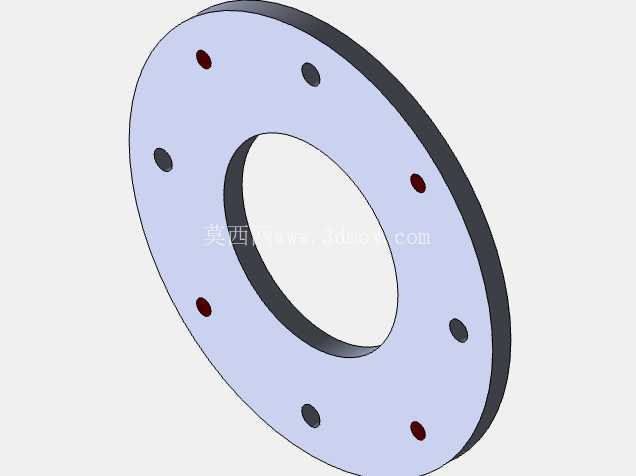

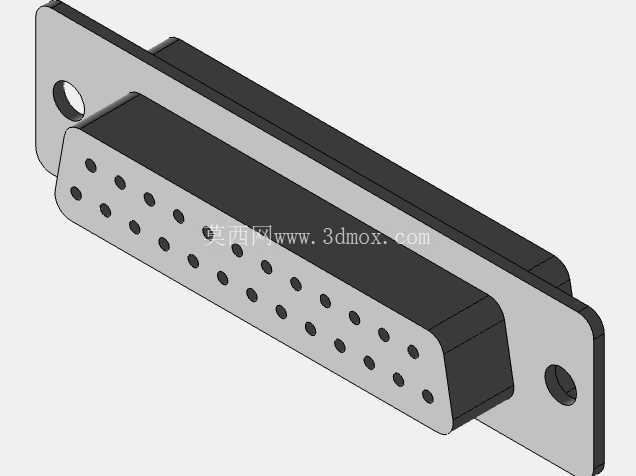

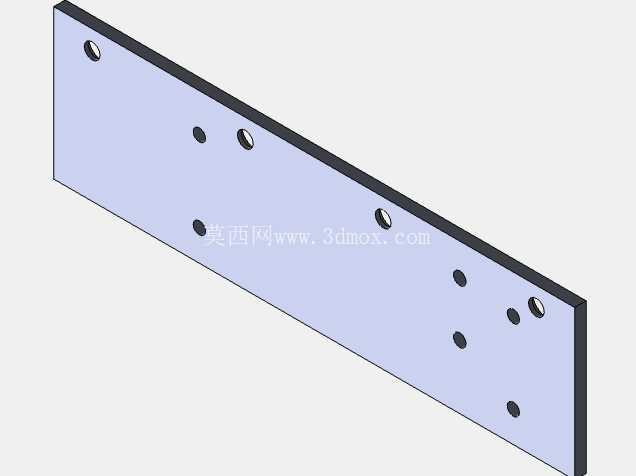

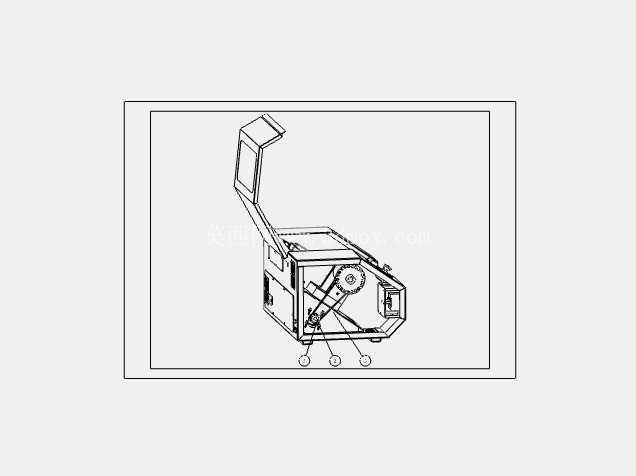

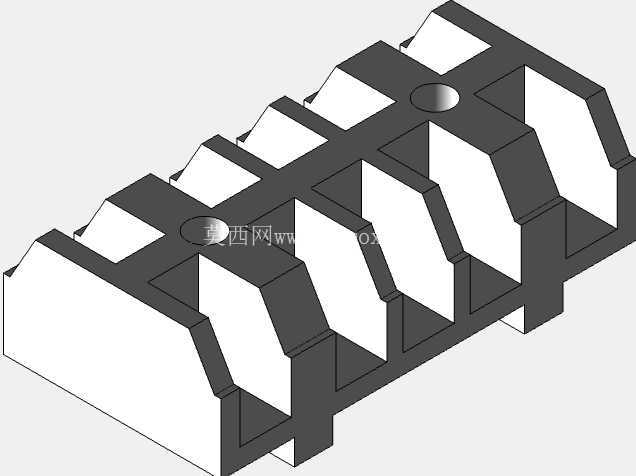

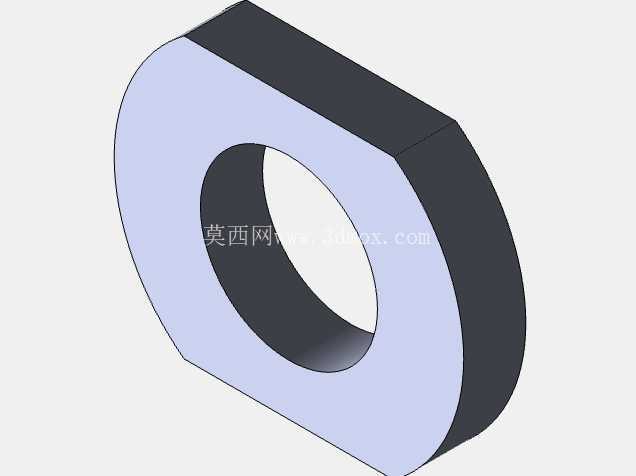

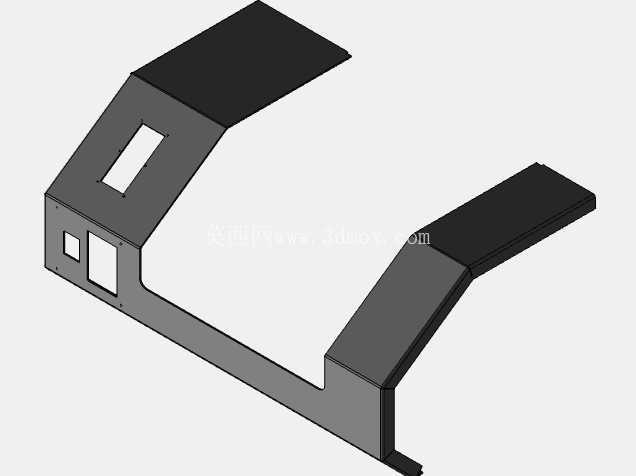

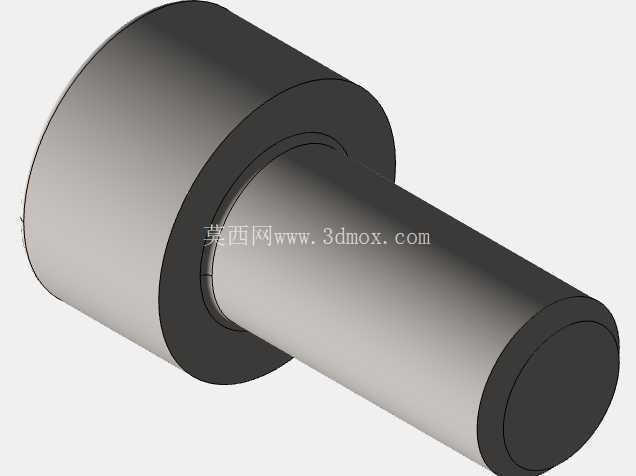

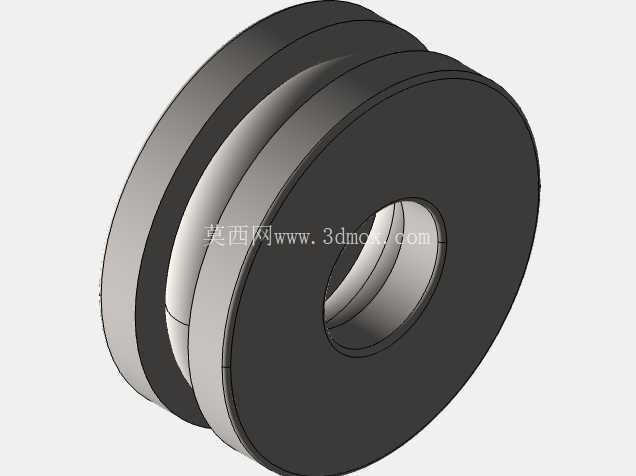

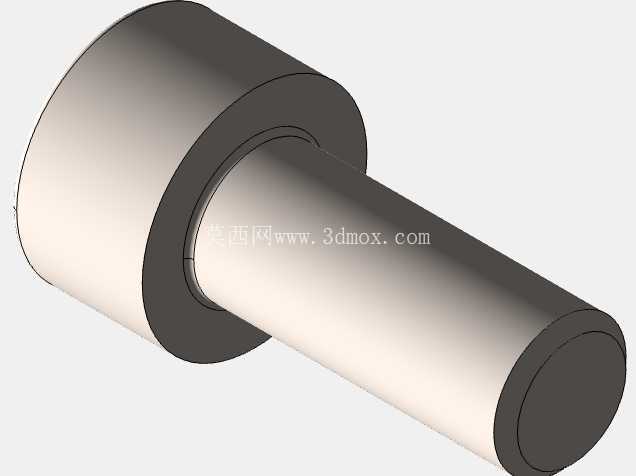

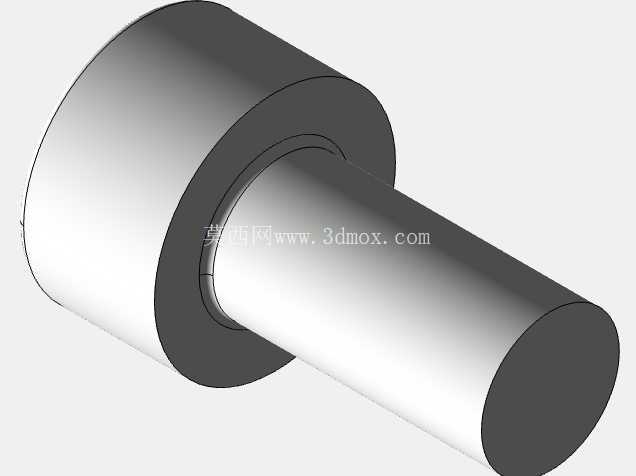

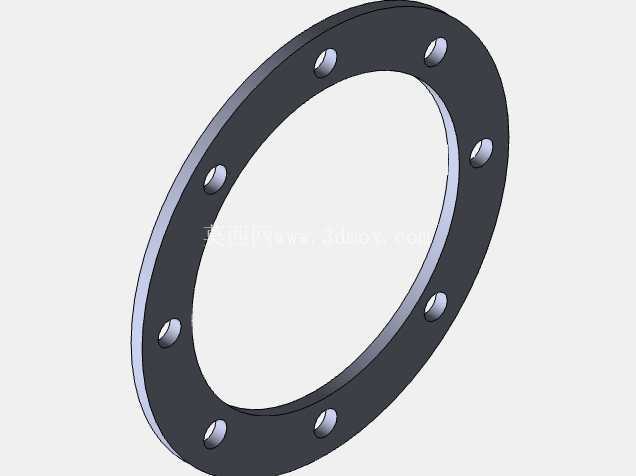

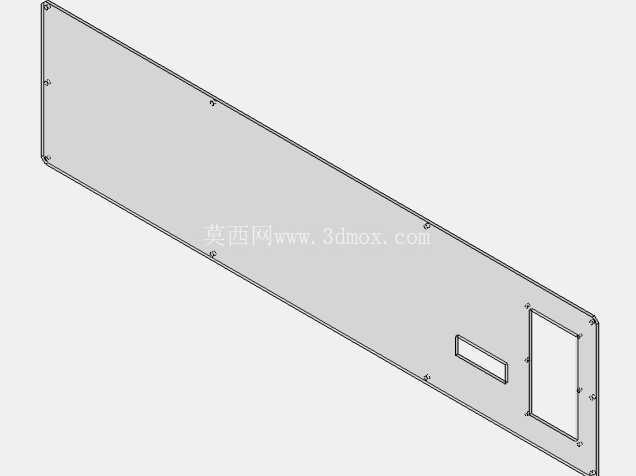

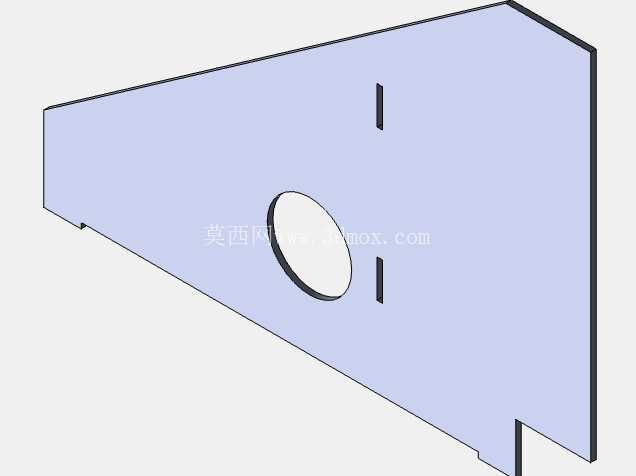

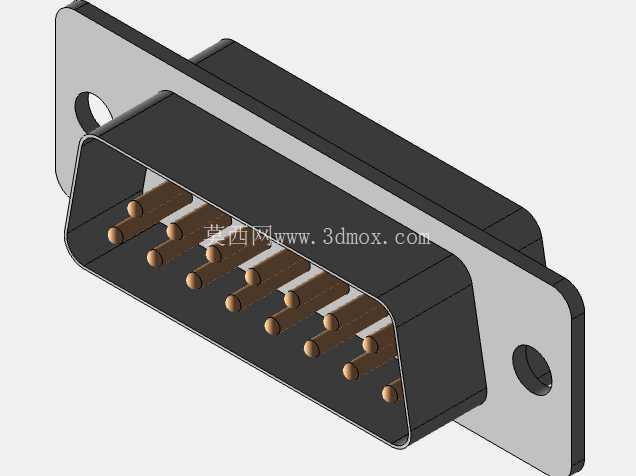

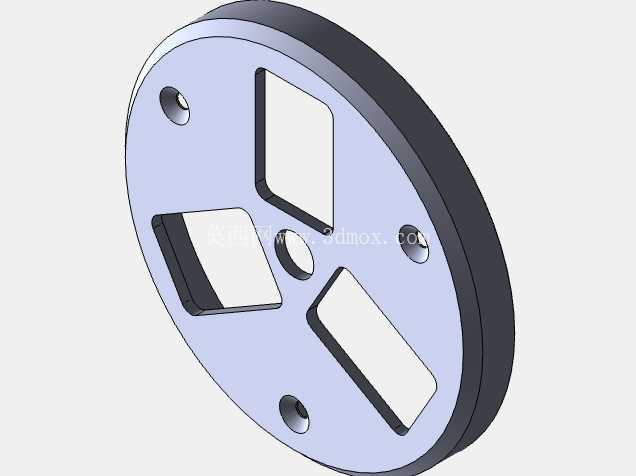

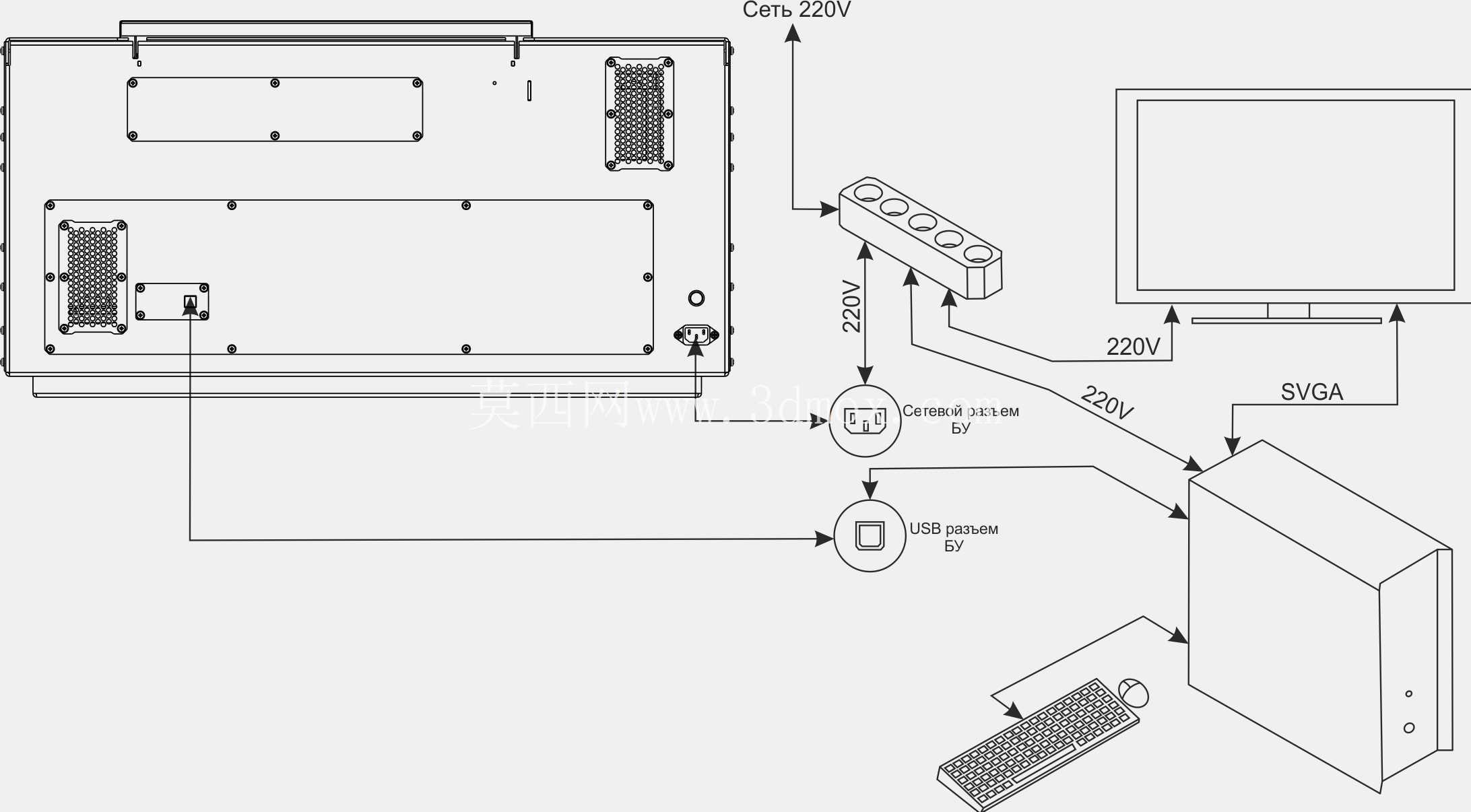

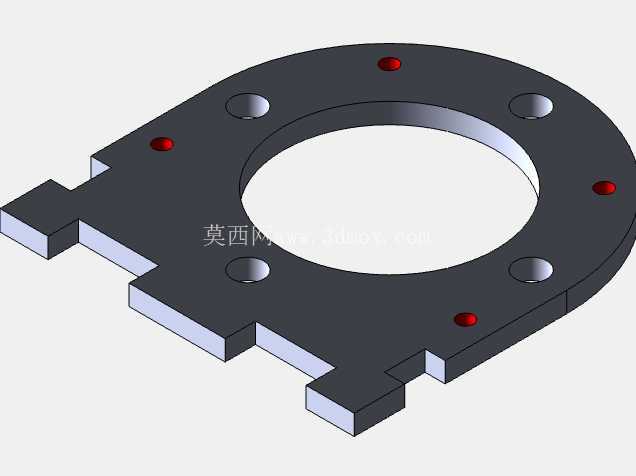

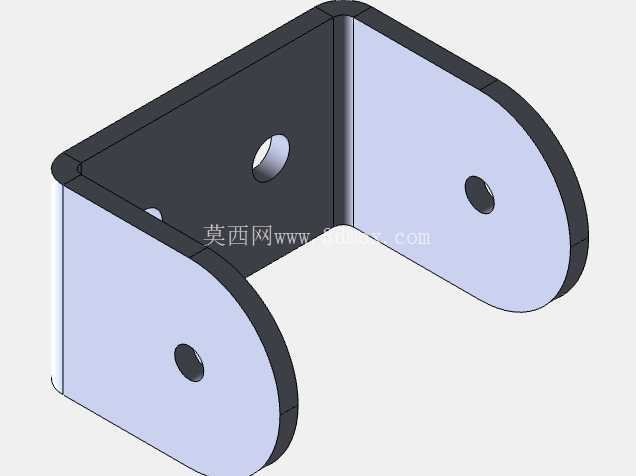

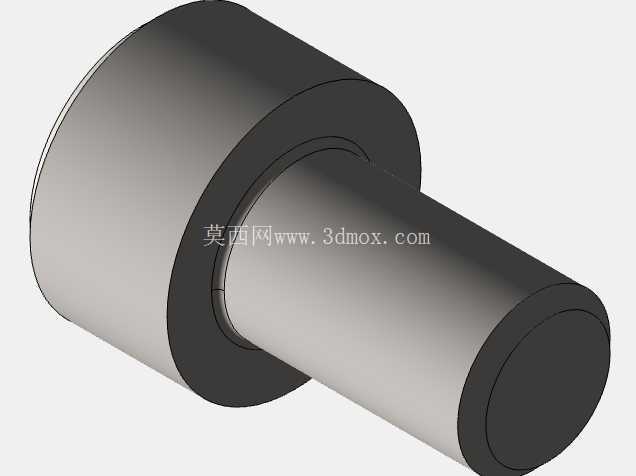

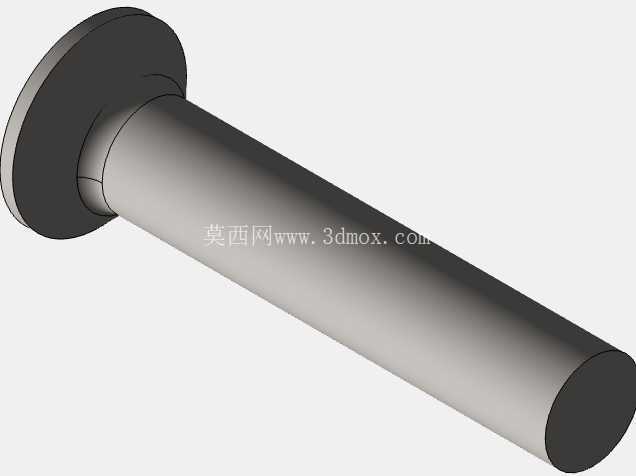

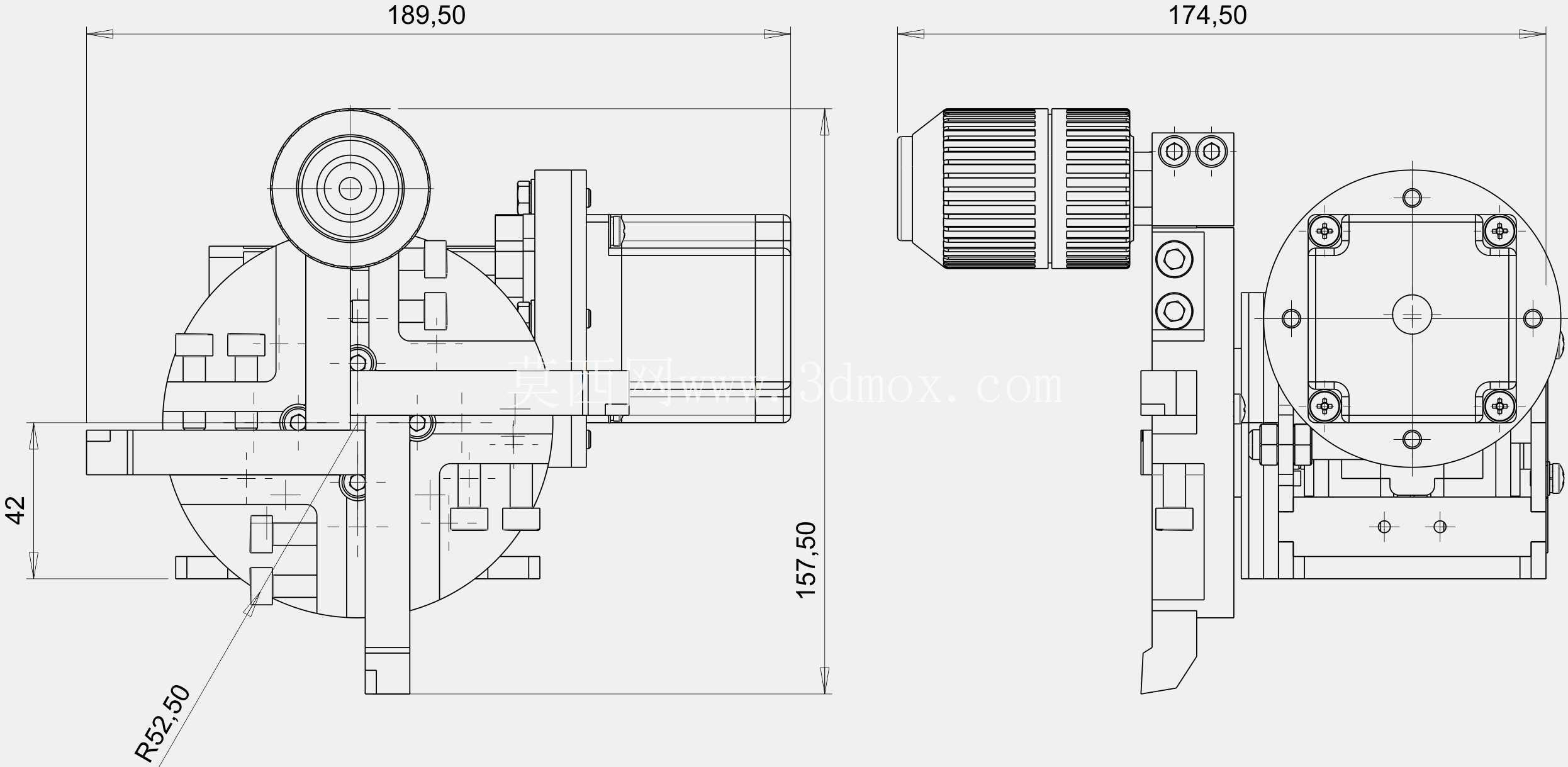

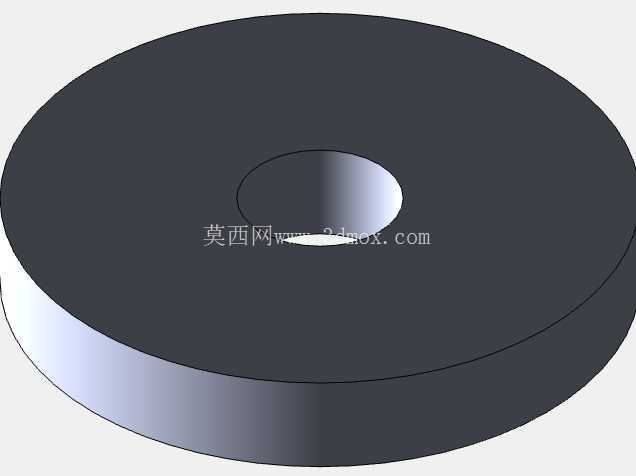

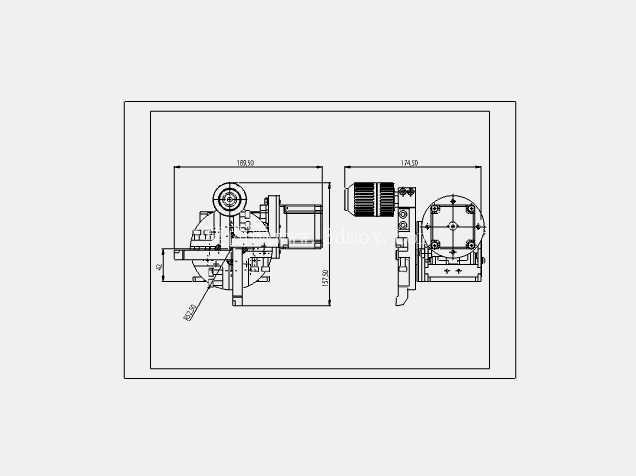

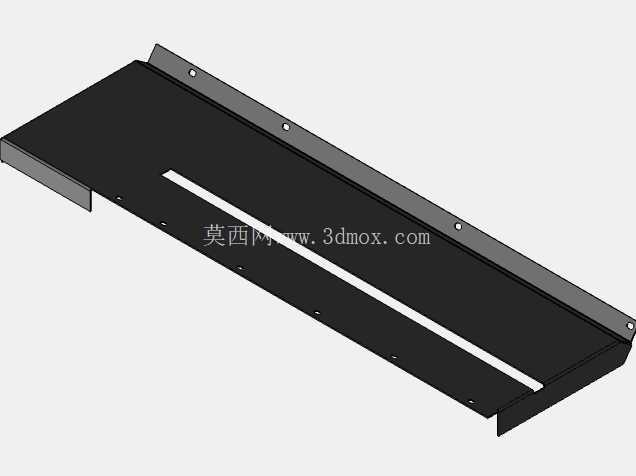

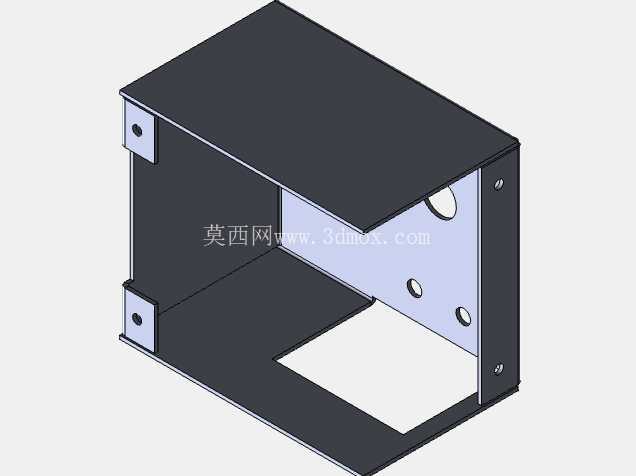

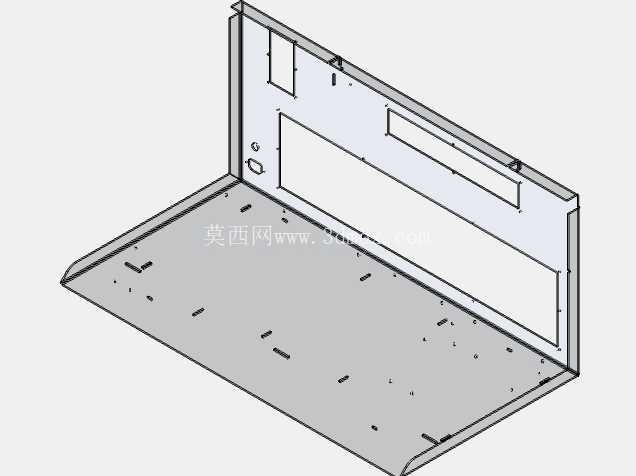

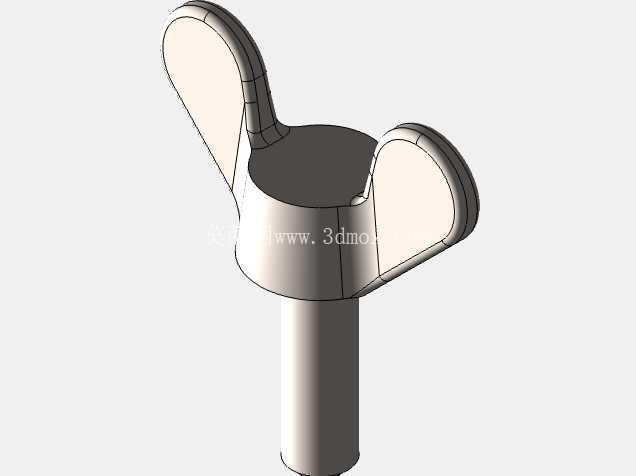

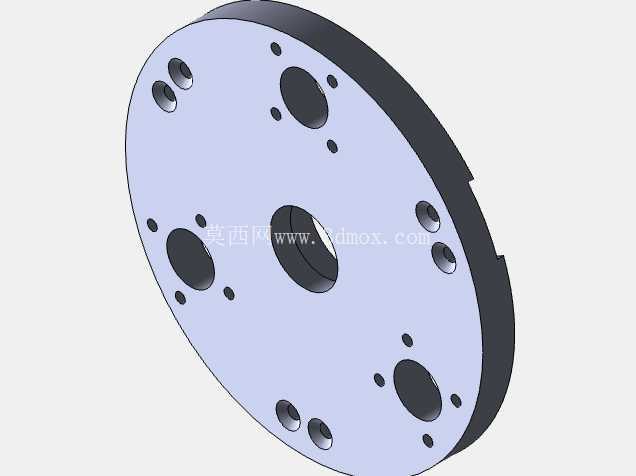

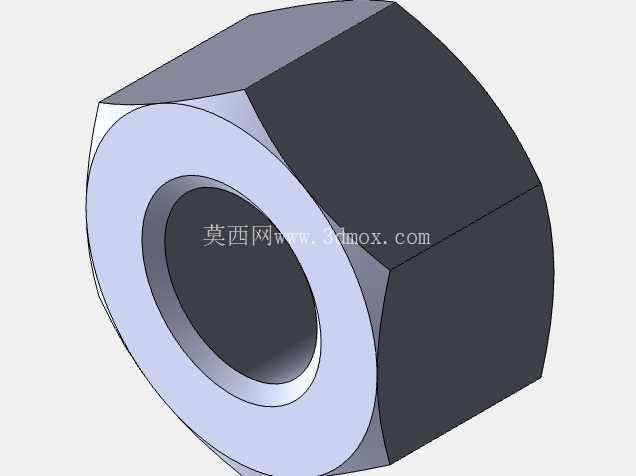

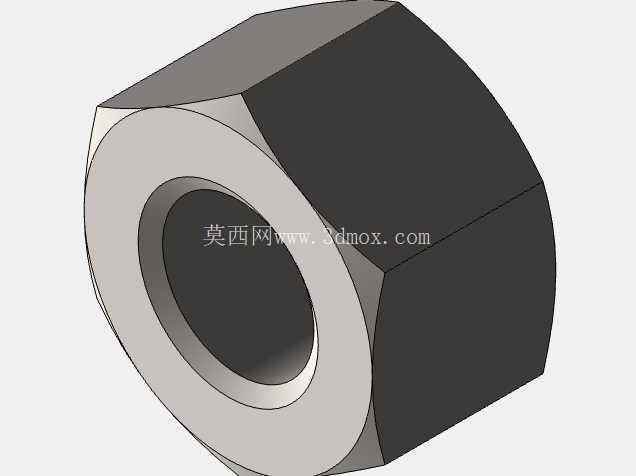

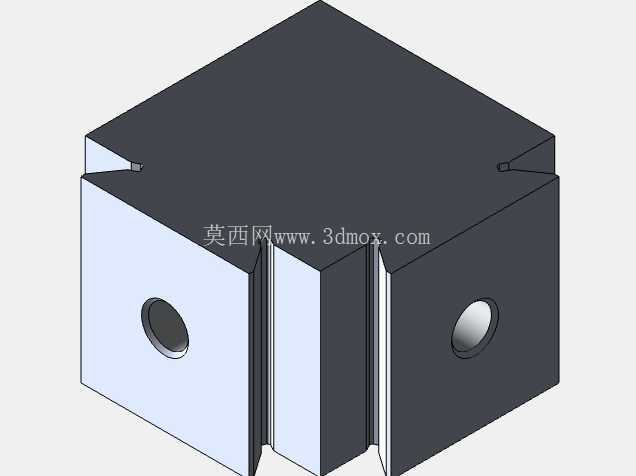

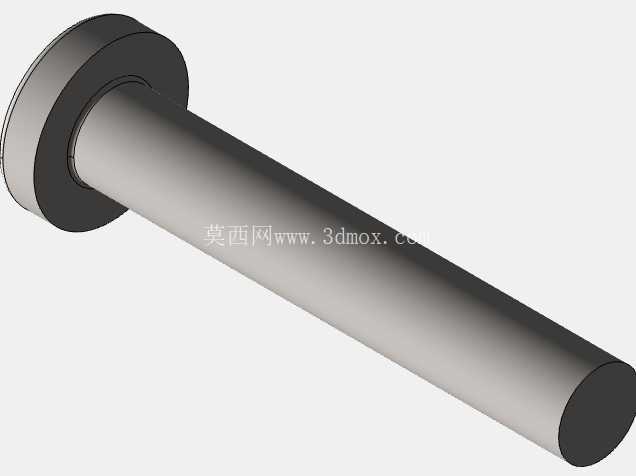

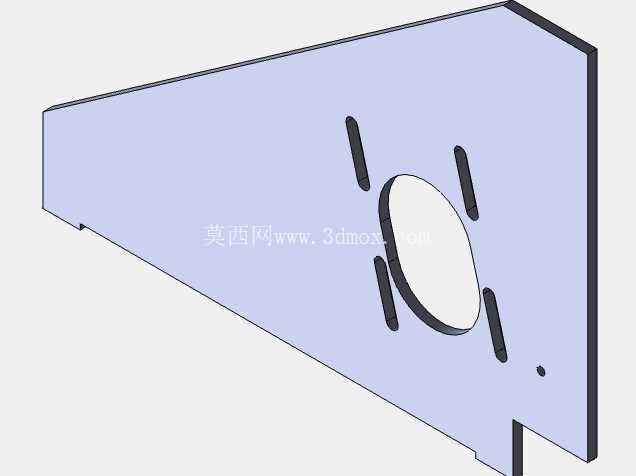

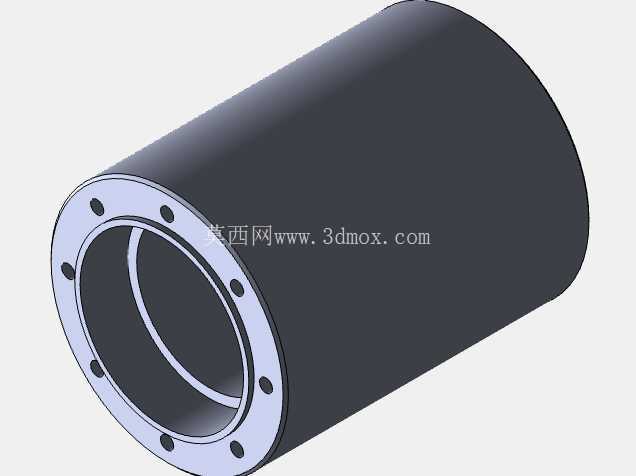

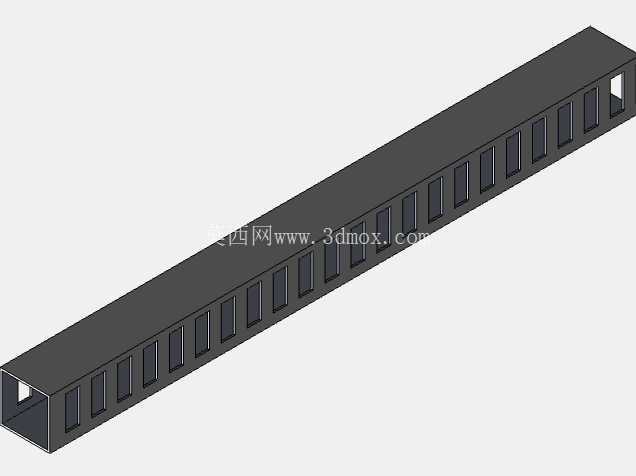

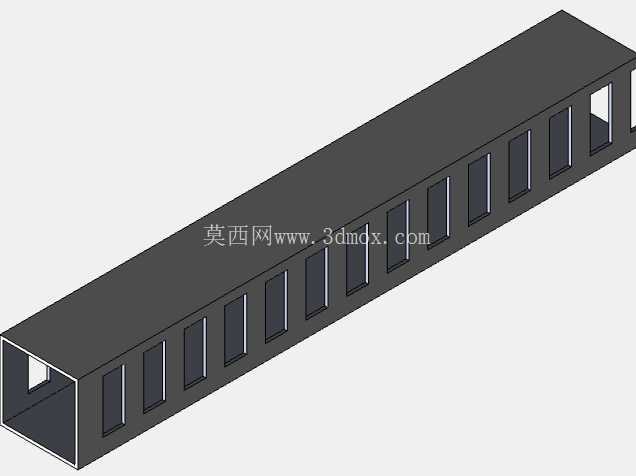

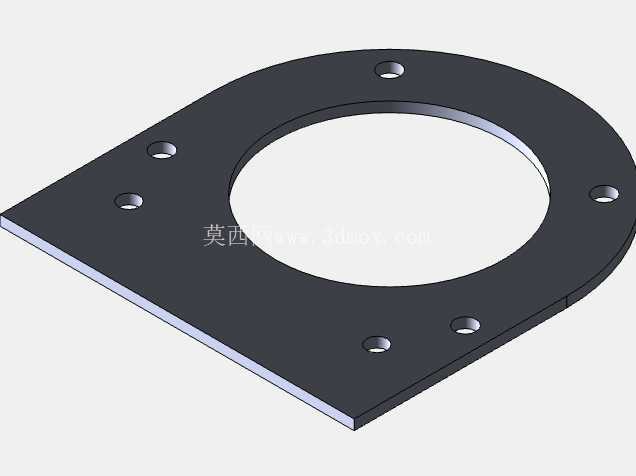

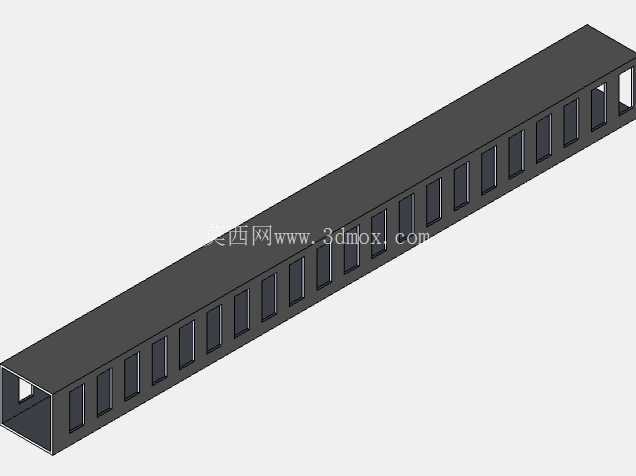

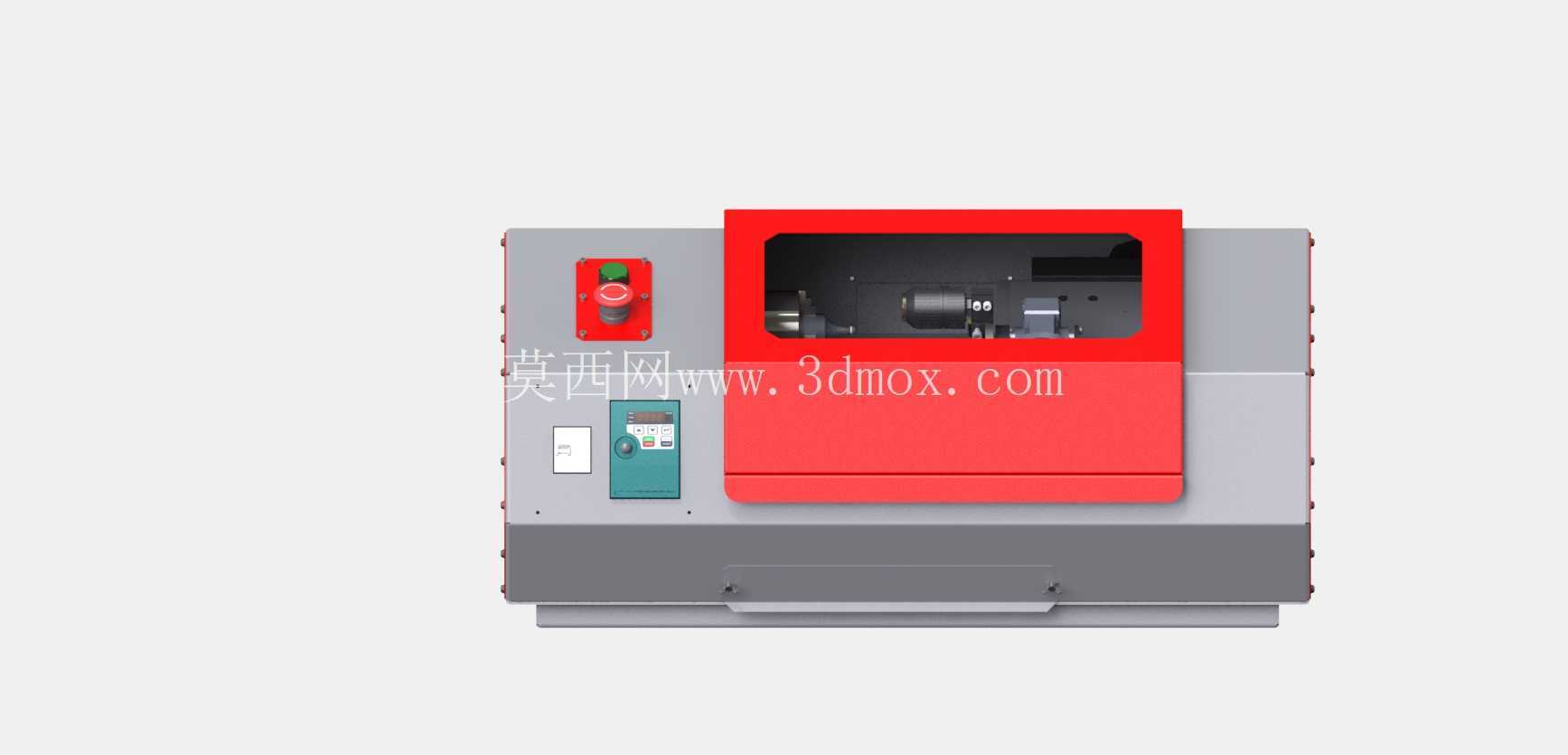

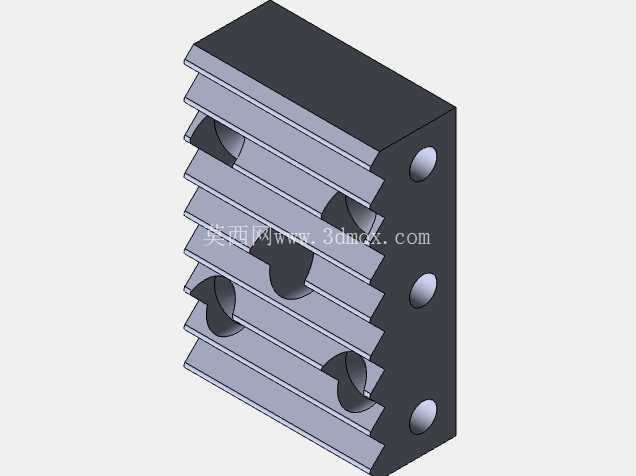

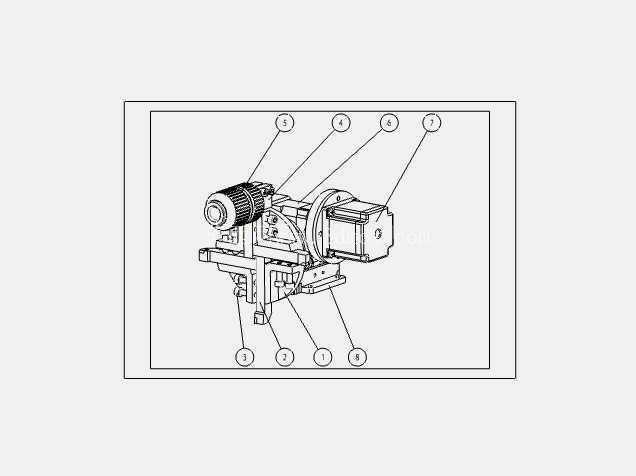

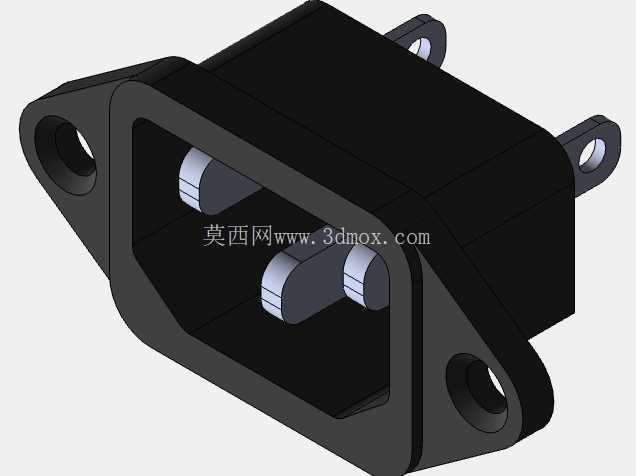

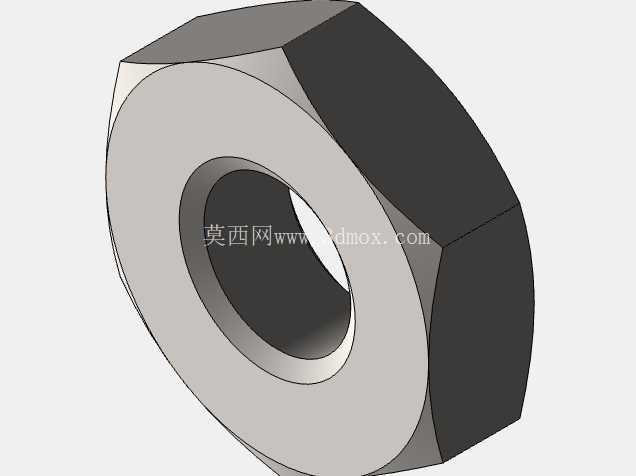

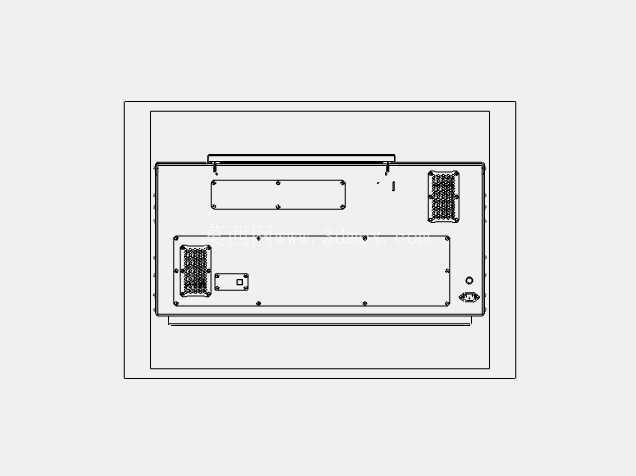

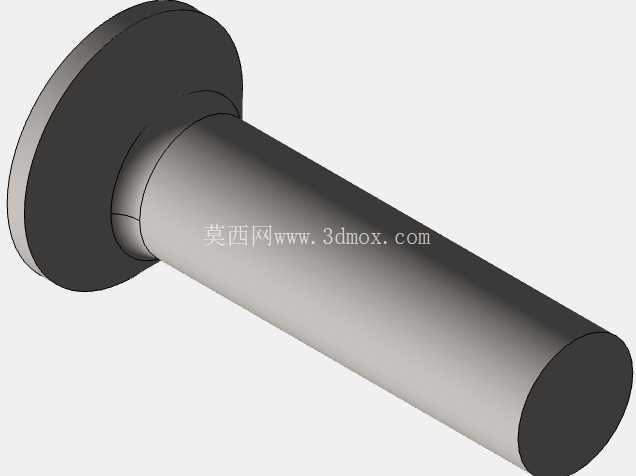

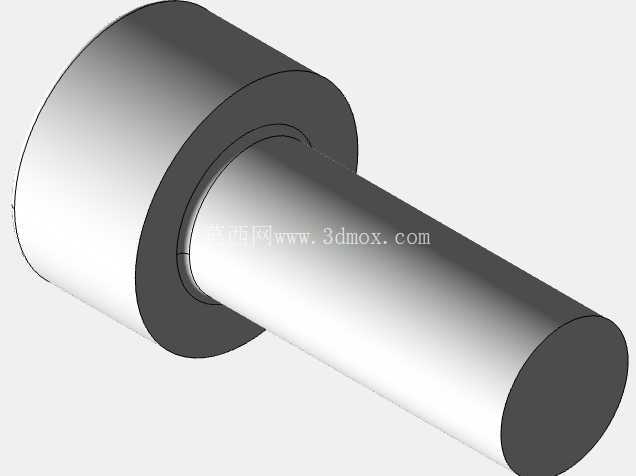

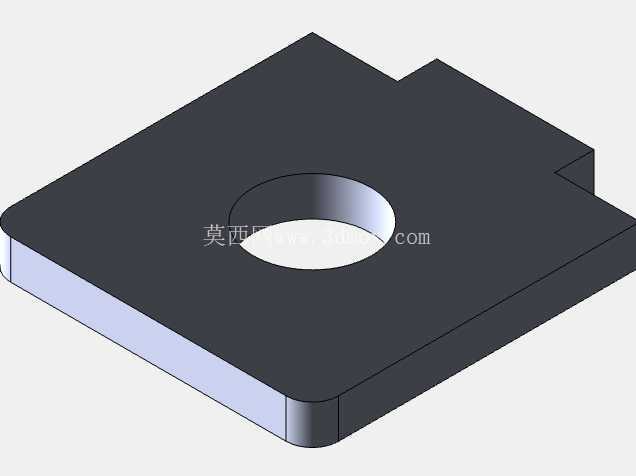

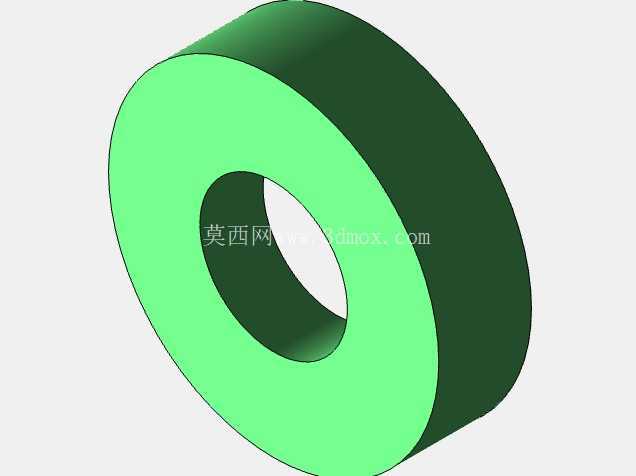

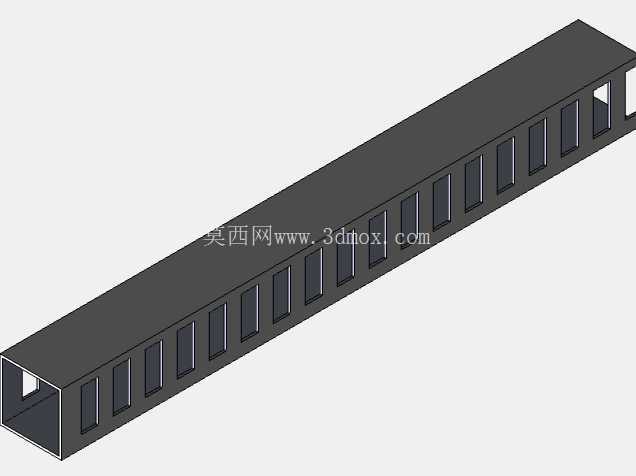

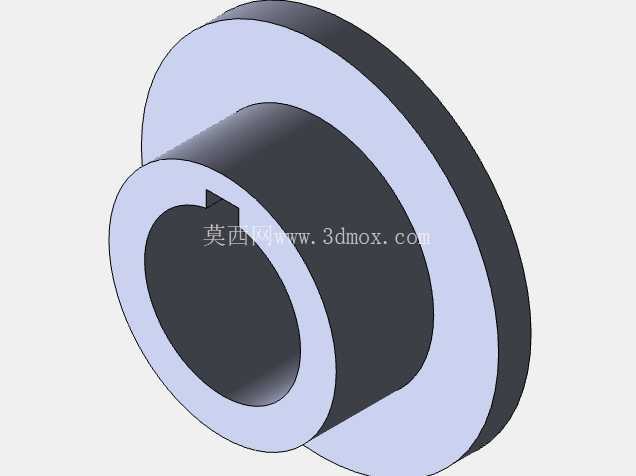

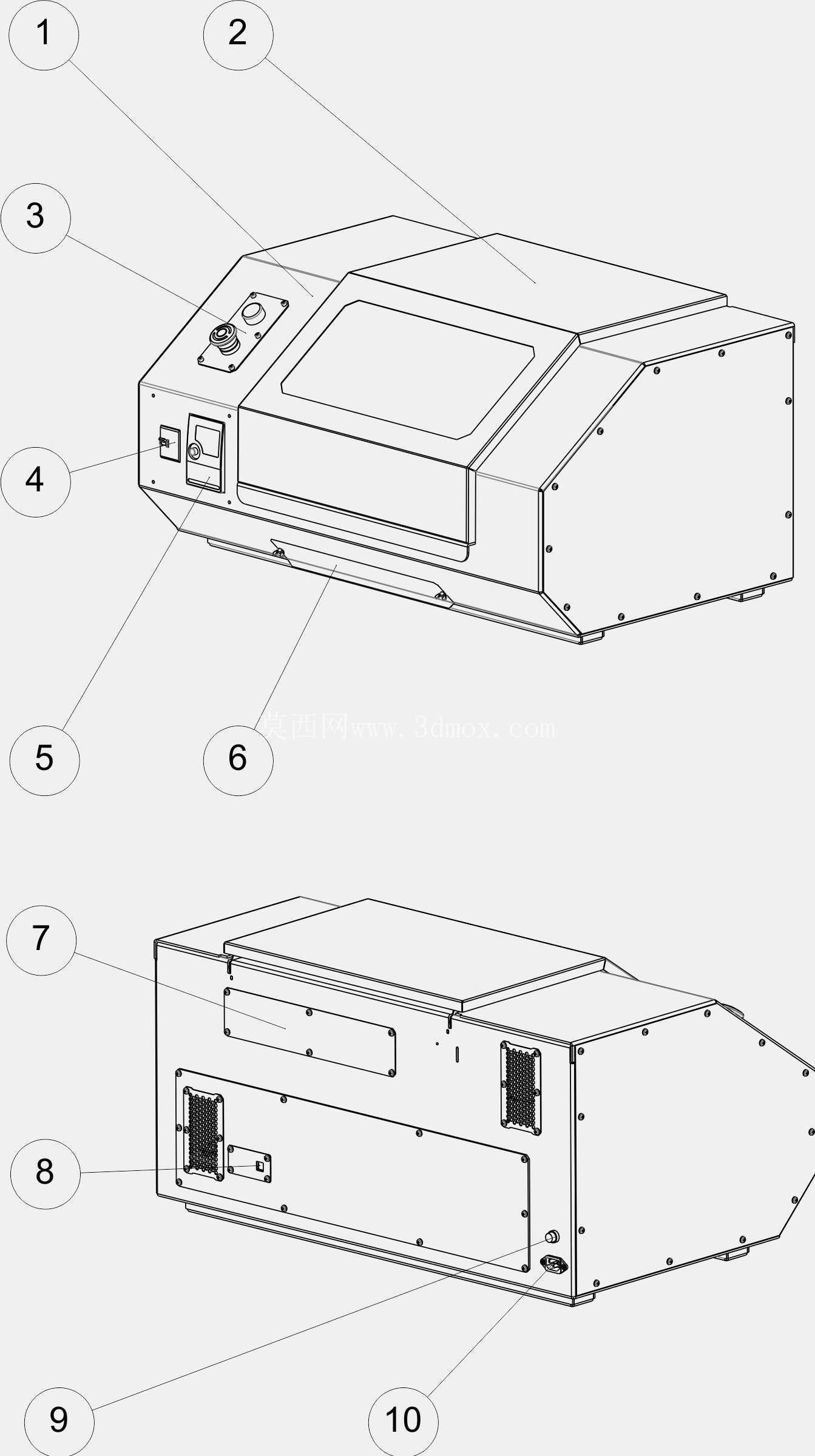

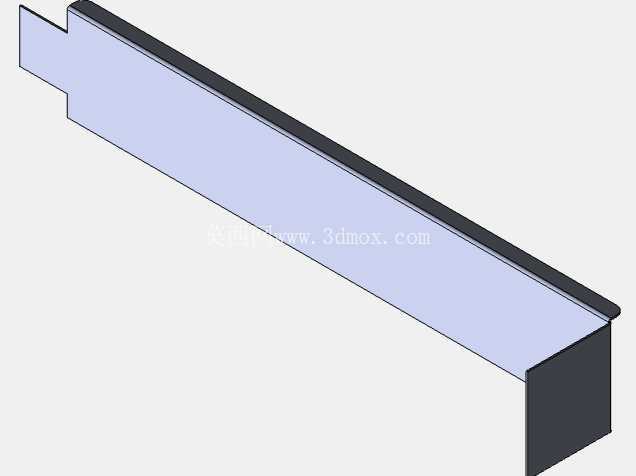

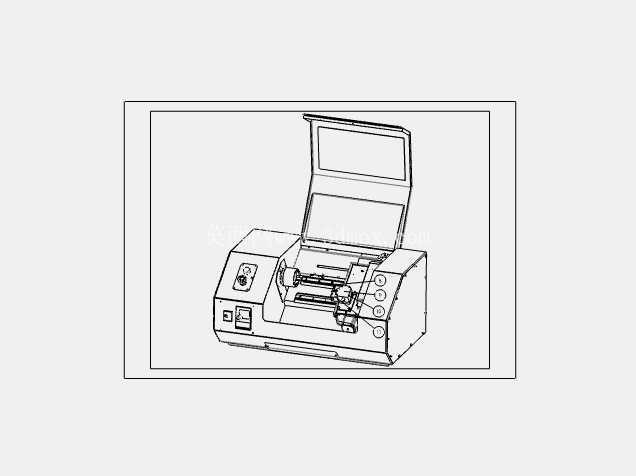

　　设计思路上没有照搬工业车床的整体铸造床身结构，而是采用模块化块体拼接的方式，所有结构件都可以通过小型加工设备自制，不需要开模铸造，个人制作者按照三维模型的装配关系，依次加工台板、支撑块、限位座，再采购标准导轨、丝杠、主轴卡盘配件即可完成整机组装。外形尺寸方面，整机长宽高控制在桌面设备的常规范围内，台板的安装孔间距预留了兼容不同型号小型主轴的调节余量，用户如果后续更换更大扭矩的主轴，不需要重新加工底座台板，只需要调整孔位的适配压块就能完成升级。安装边界上，设备后侧预留了走线槽空间，驱动线路、主轴电源线可以从底座后侧的缺口引出，连接外部控制箱与电源，不会在加工区域裸露被切屑刮破。

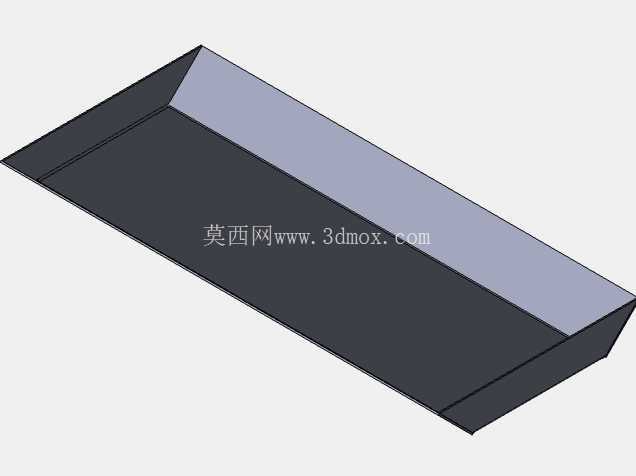

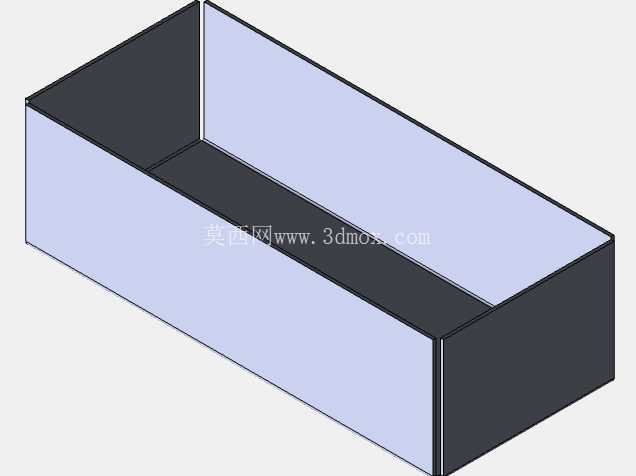

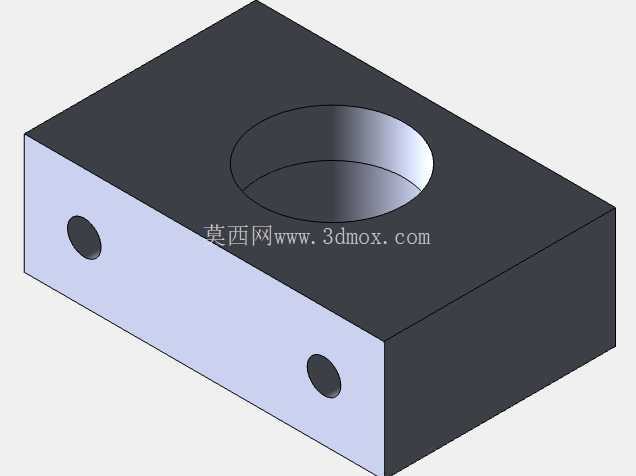

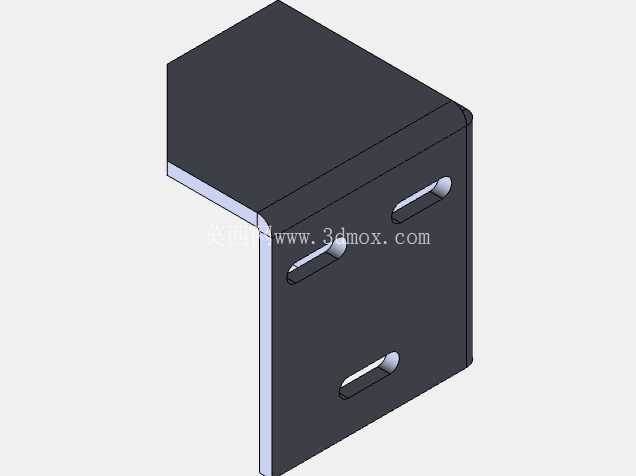

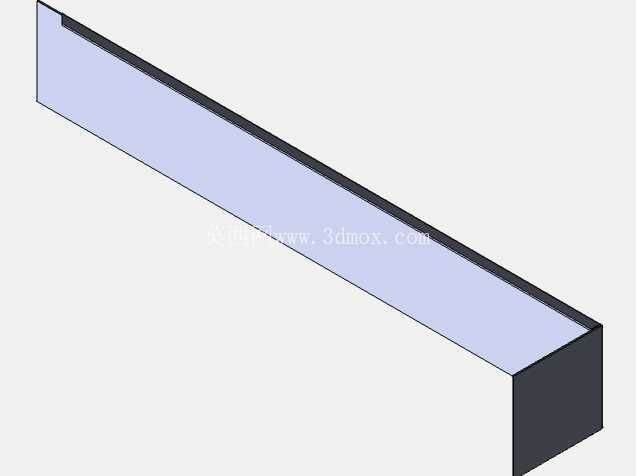

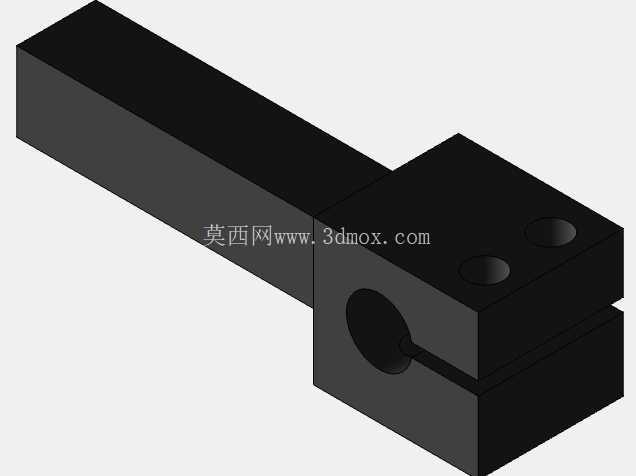

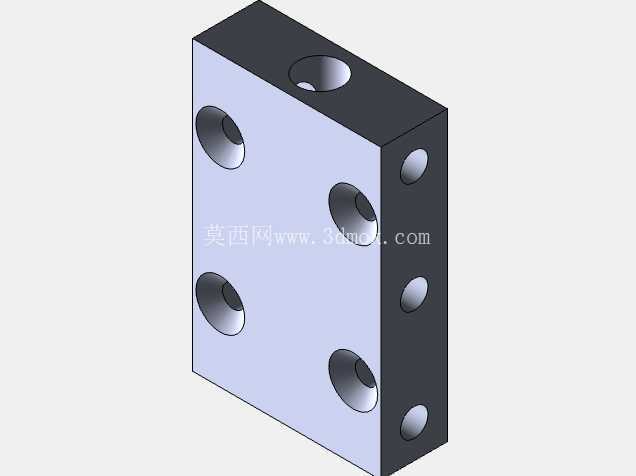

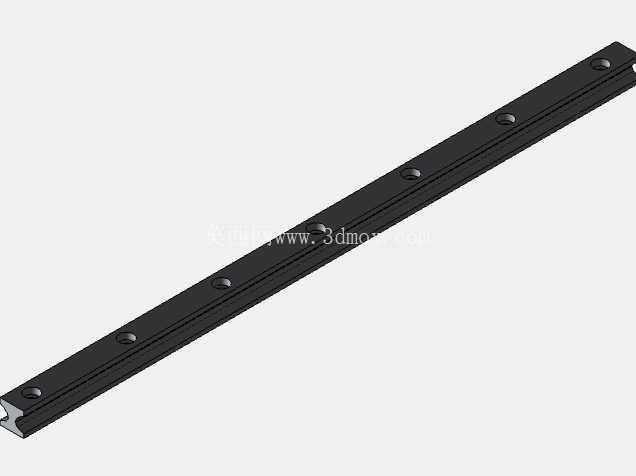

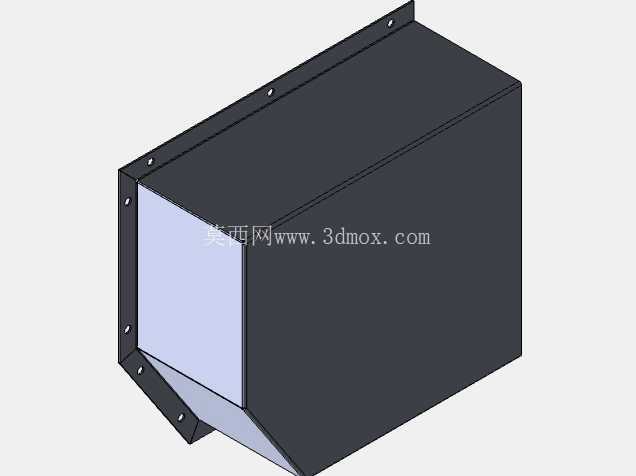

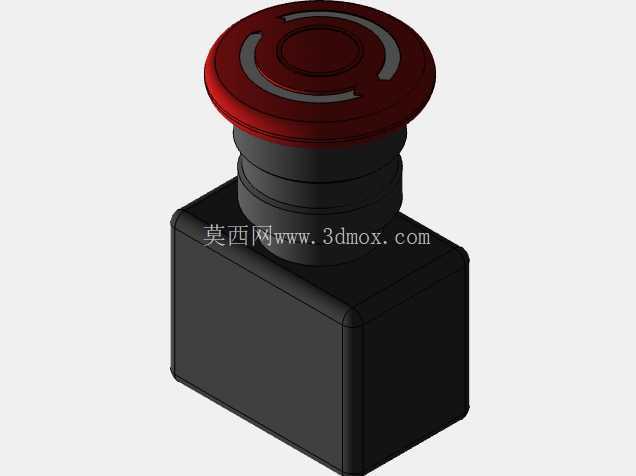

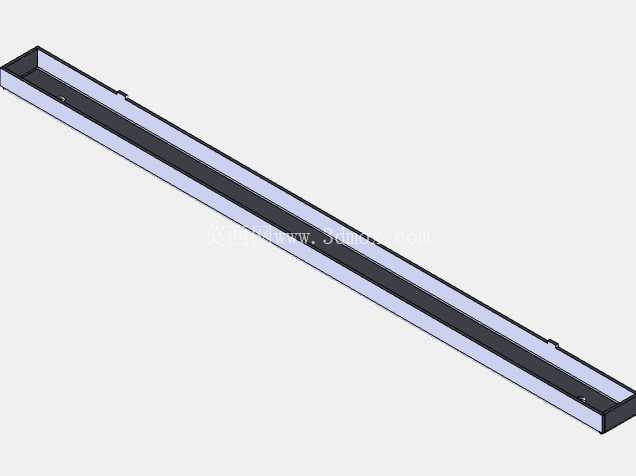

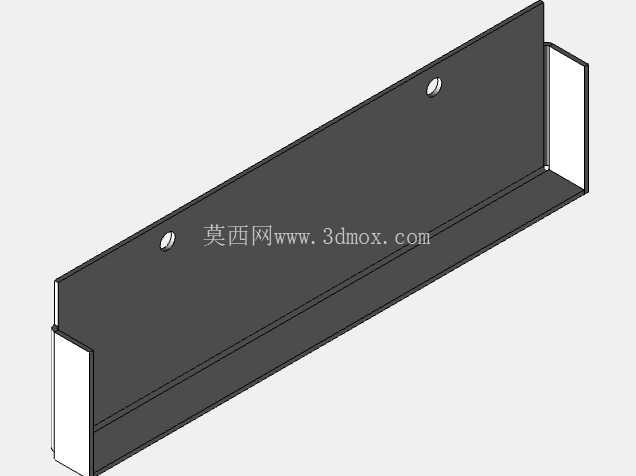

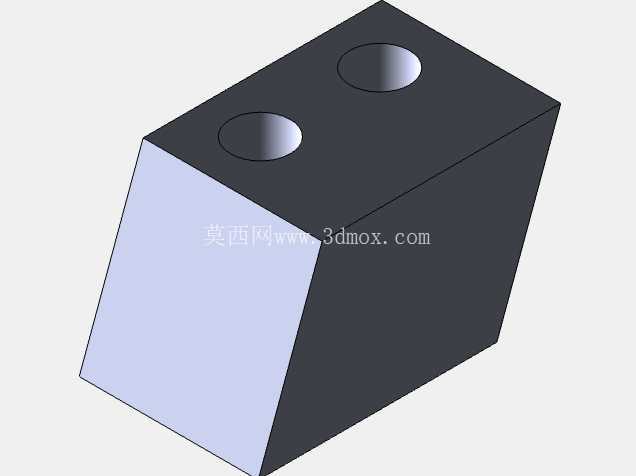

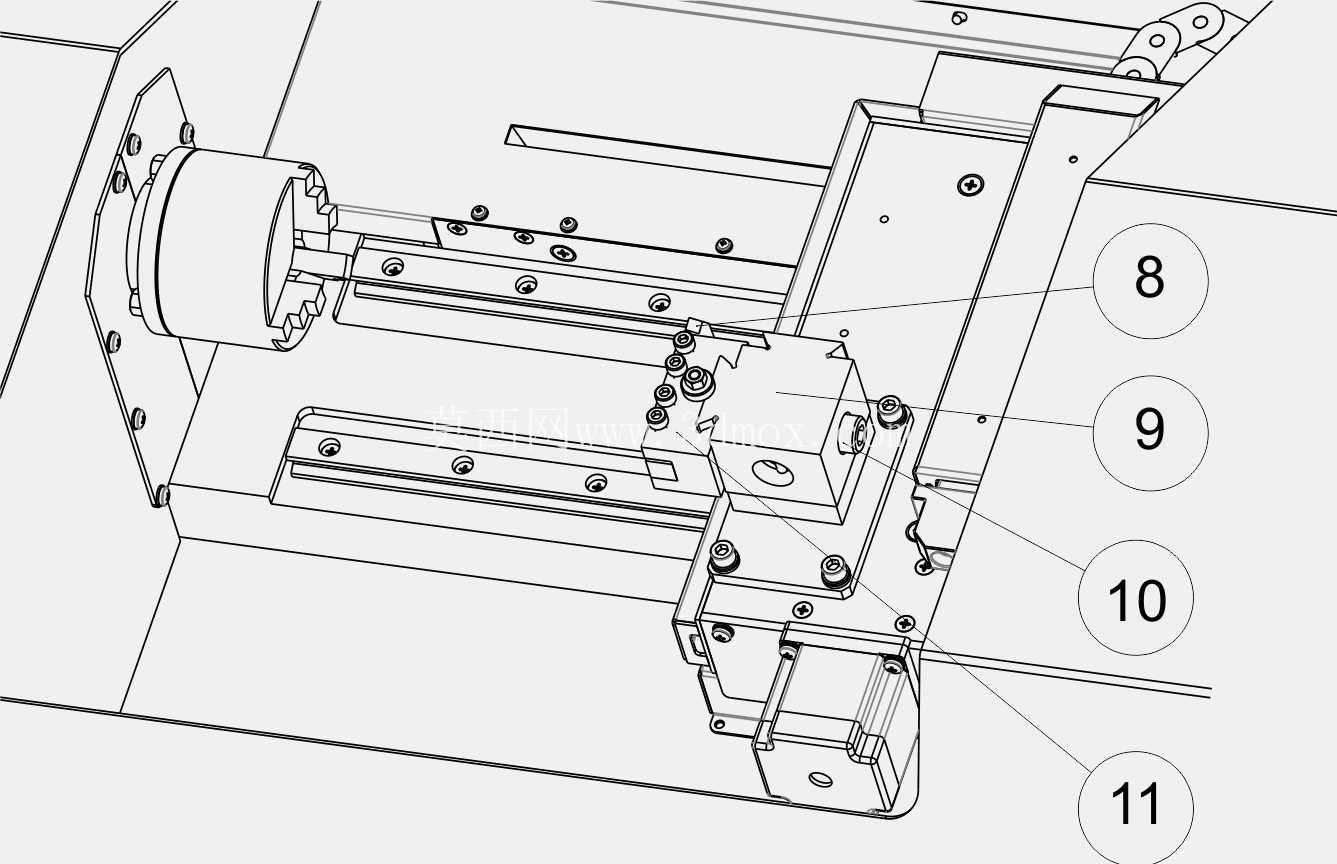

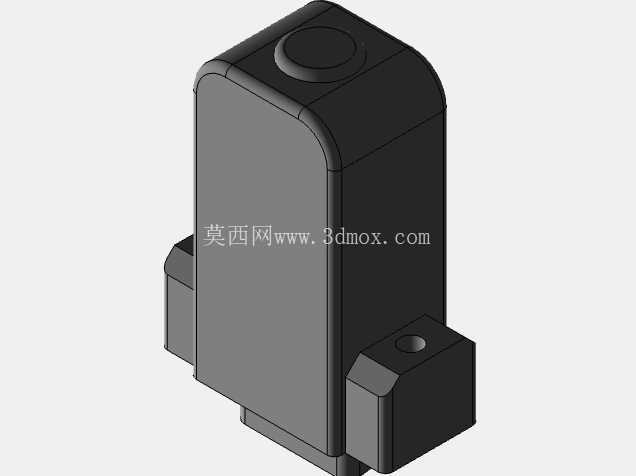

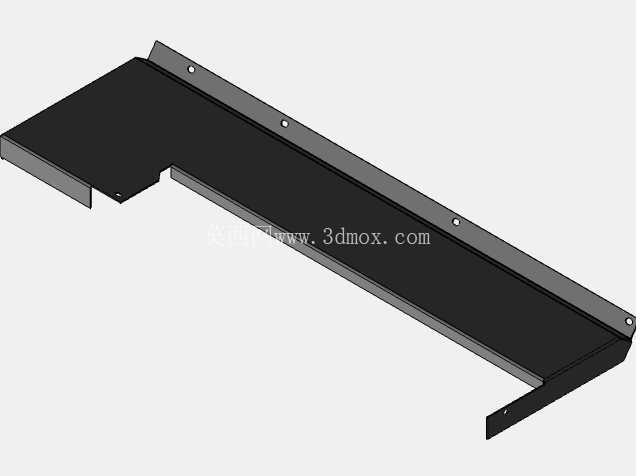

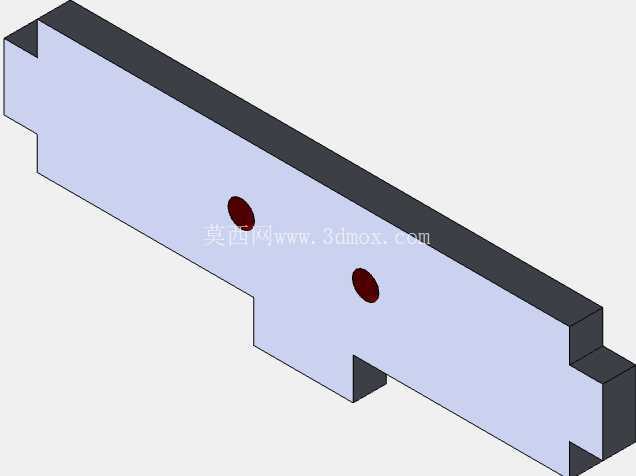

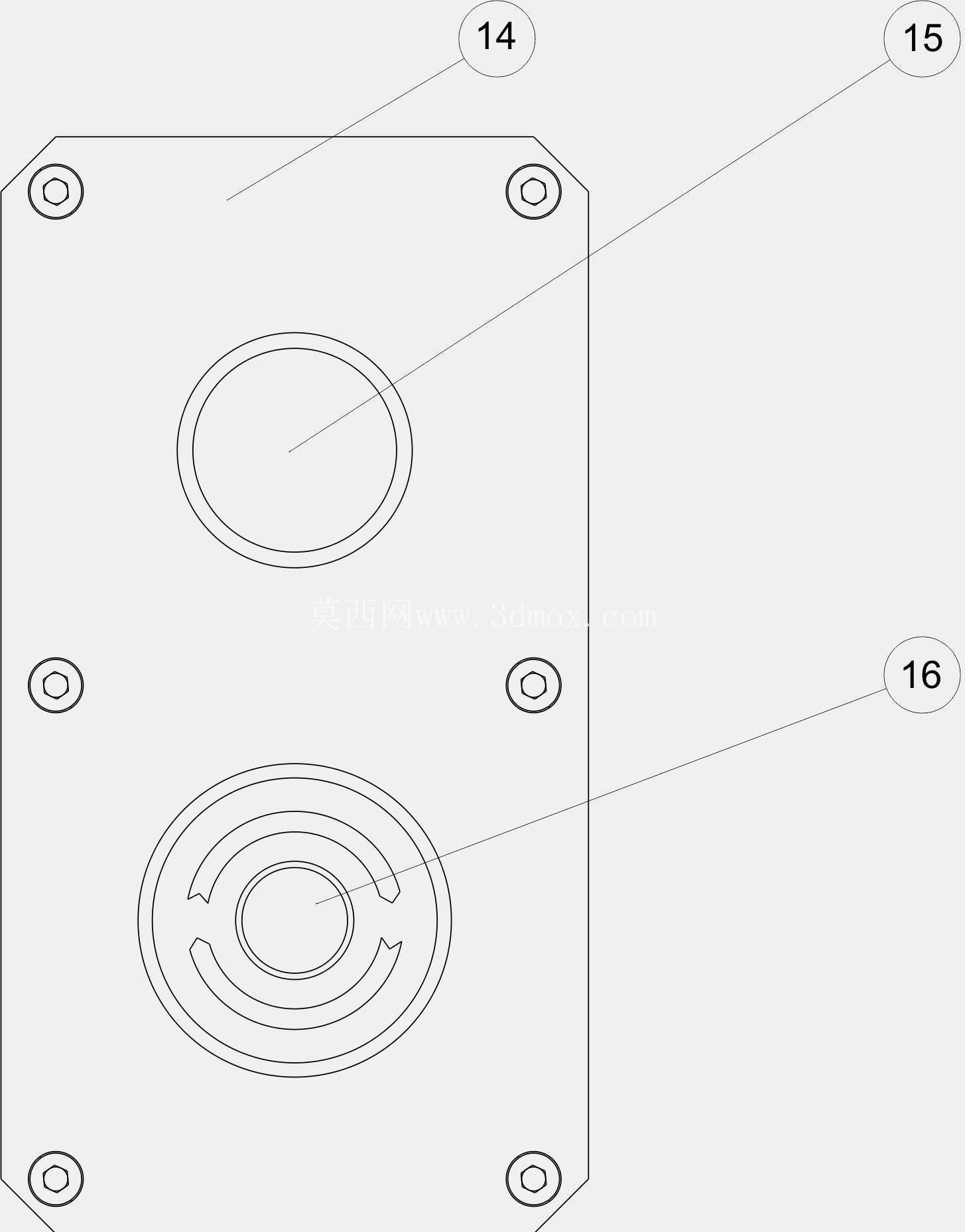

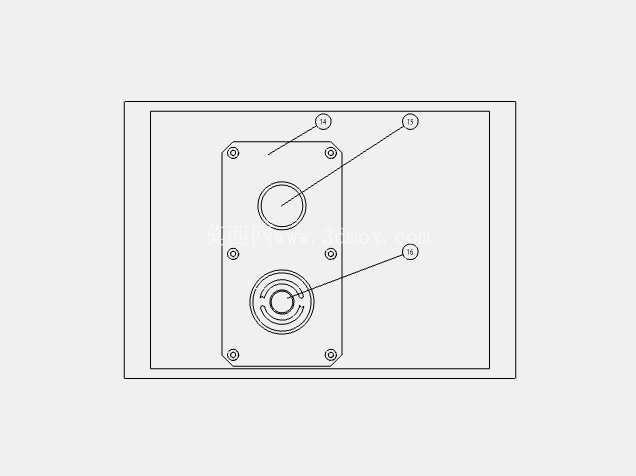

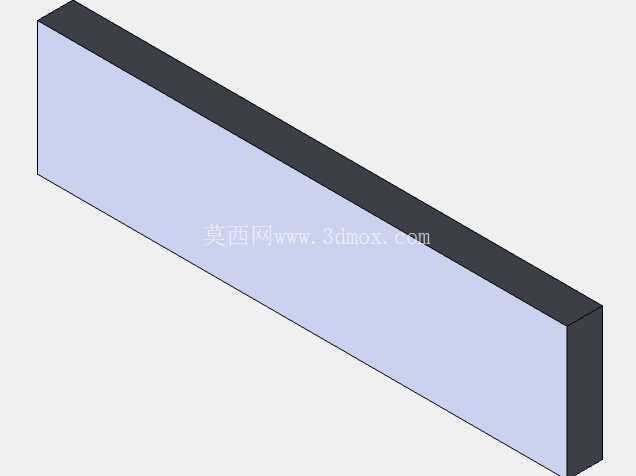

　　结构细节上，台板的平面度在加工时要求控制在普通铣床的加工精度范围内，作为两轴导轨的安装基准面，台面的平面误差会直接传递到走刀直线度上，最终影响车削零件的圆柱度。两侧的限位块除了硬限位作用，还可以在块体上安装行程触发开关，拖板移动到极限位置时触碰到开关就会触发系统急停，避免机械碰撞损坏传动部件。底座的下层悬空区域既可以收纳切屑托盘，加工时掉落的铝屑、塑料屑直接落入托盘，完工后抽出清理即可，也可以放置冷却系统的小型储液盒，管路顺着支撑块的侧边引到刀架切削区域。

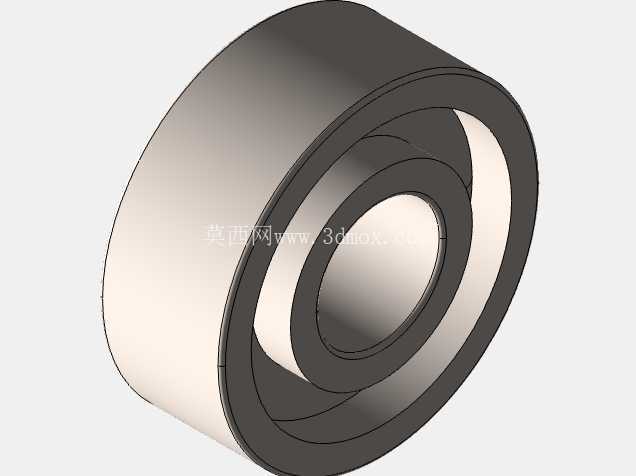

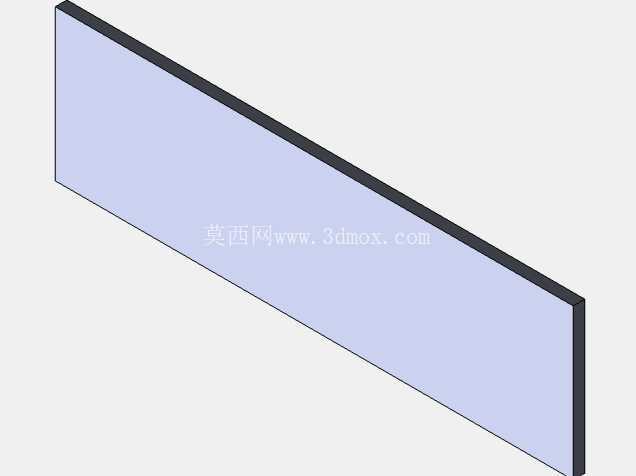

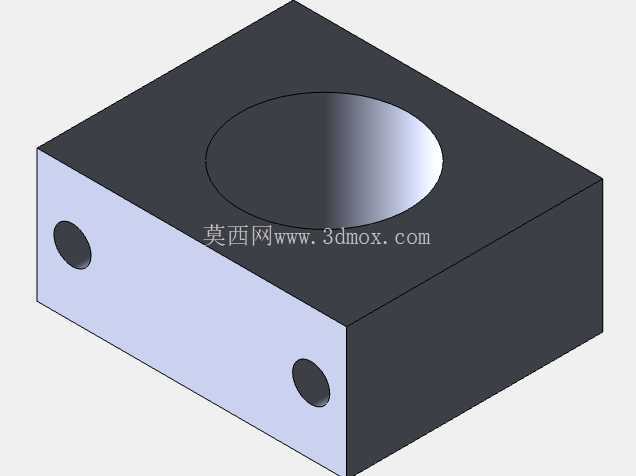

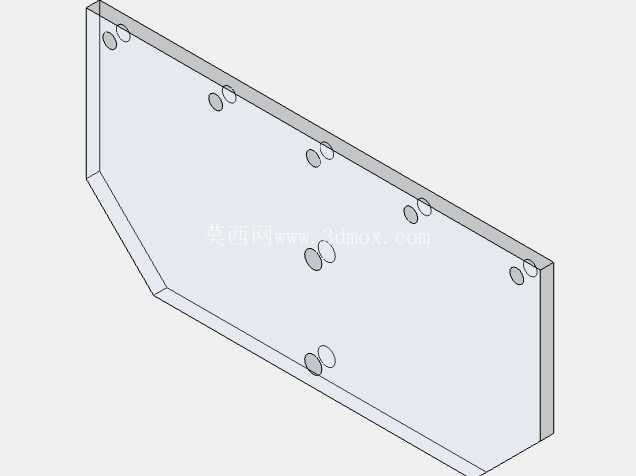

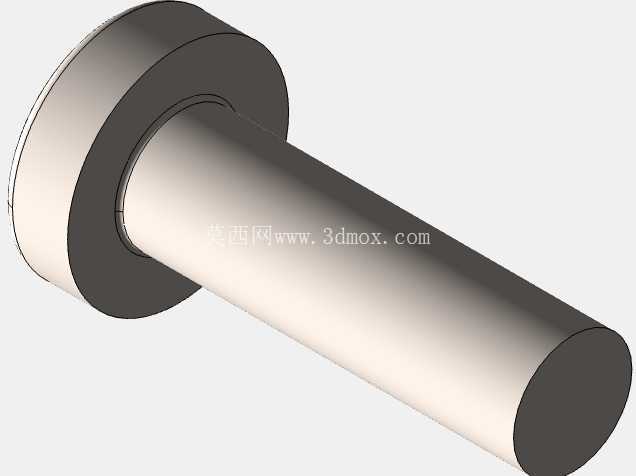

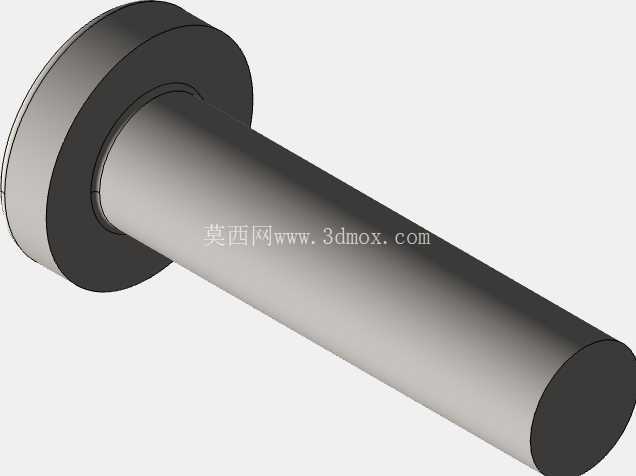

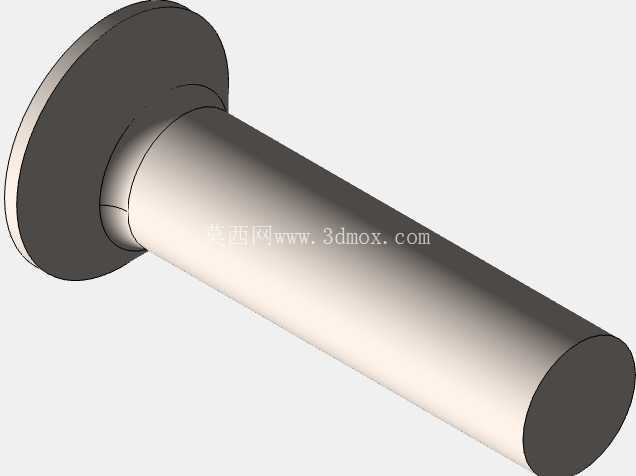

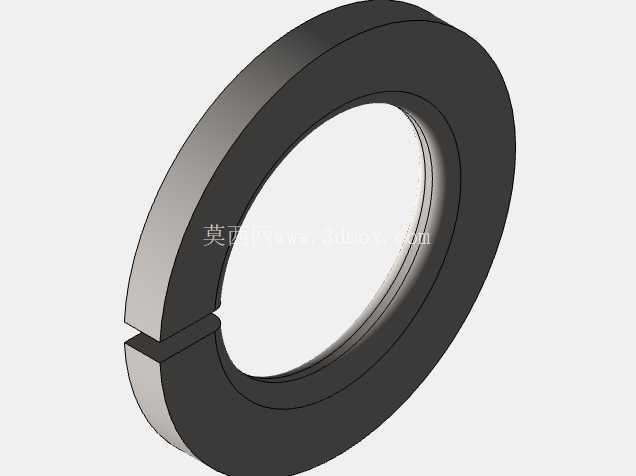

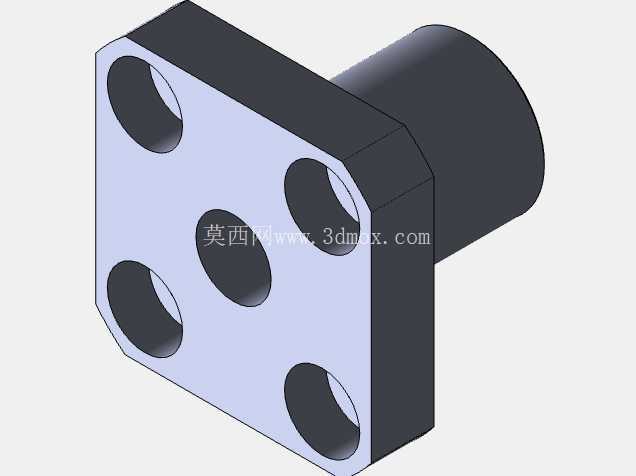

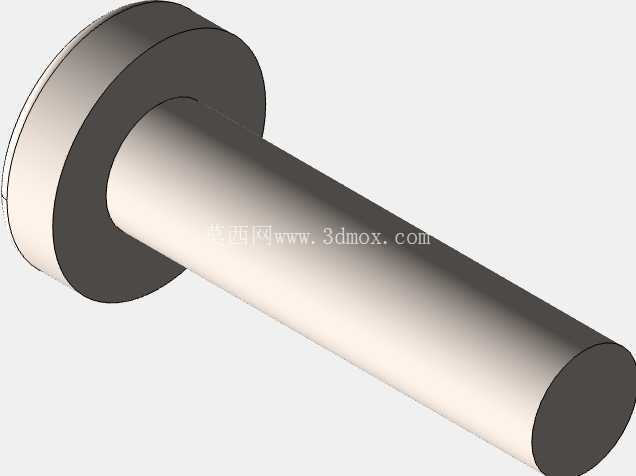

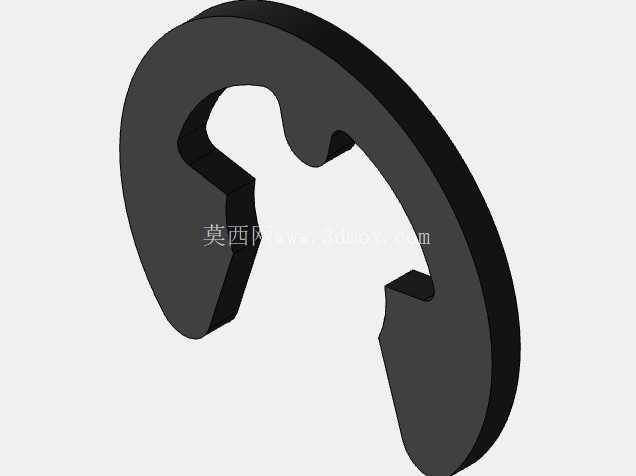

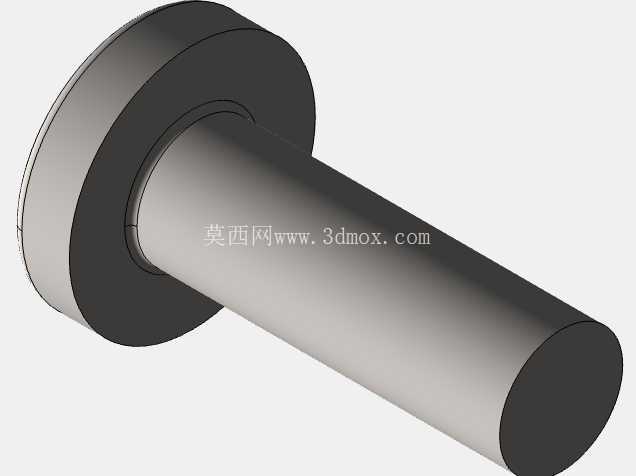

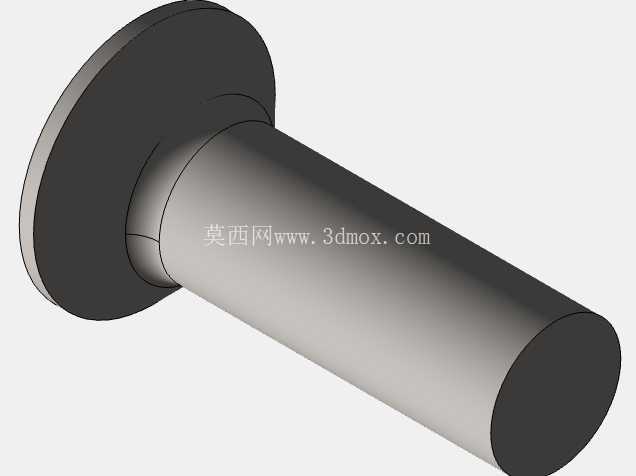

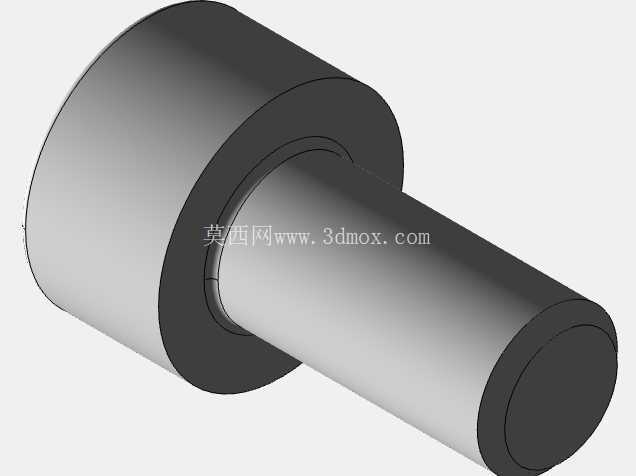

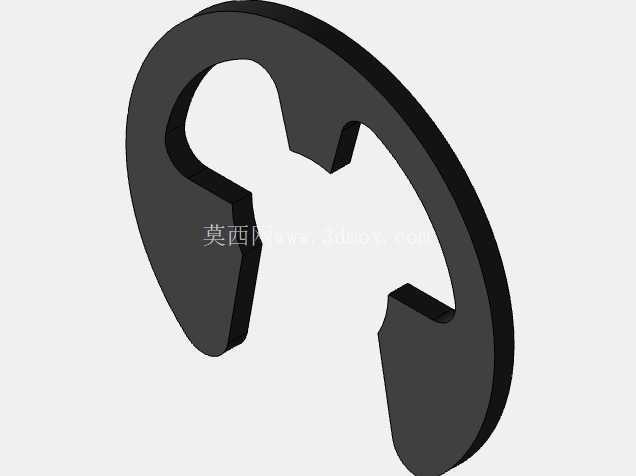

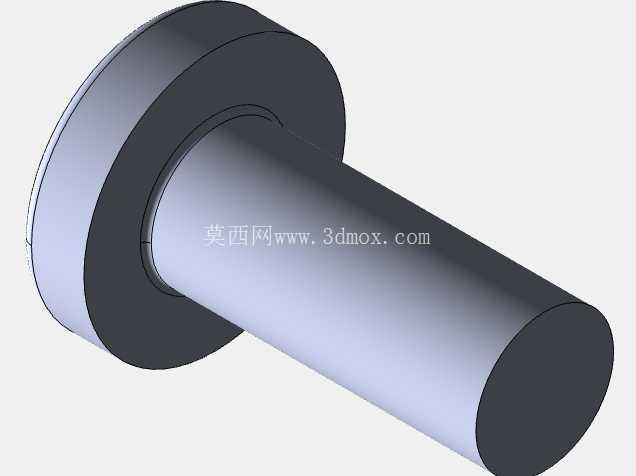

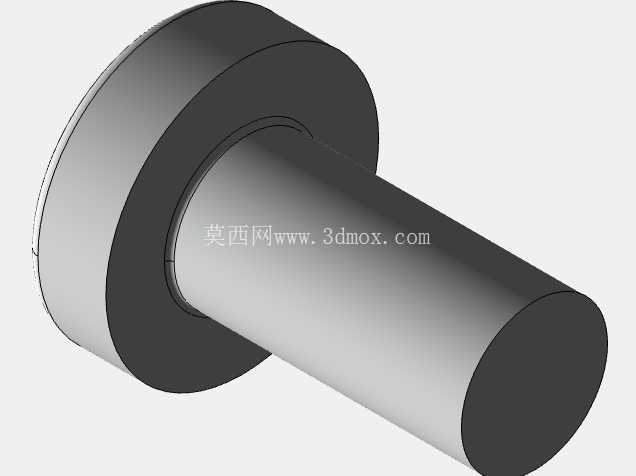

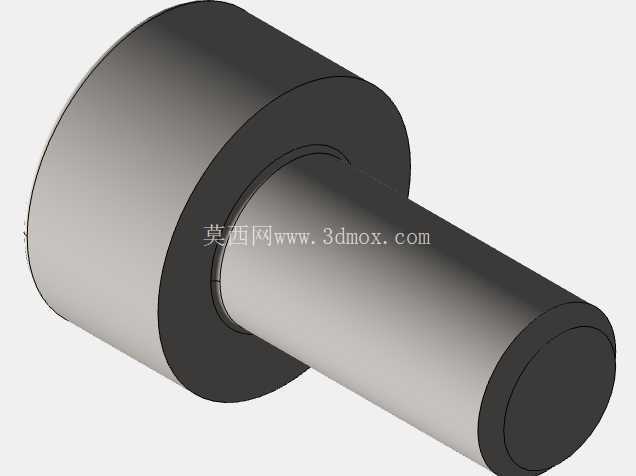

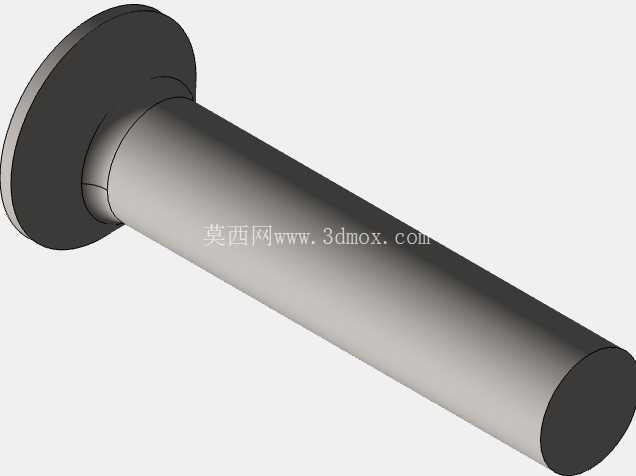

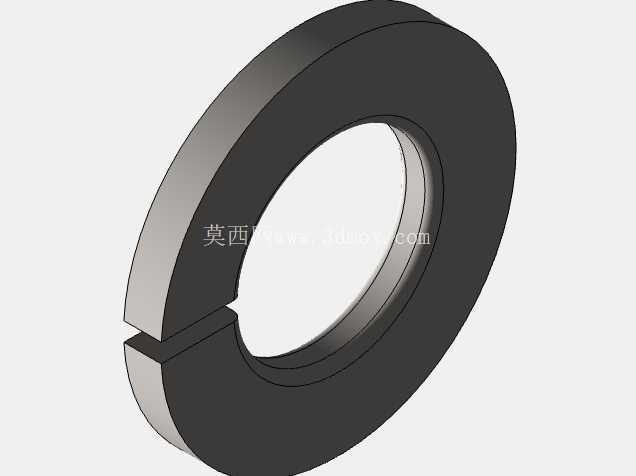

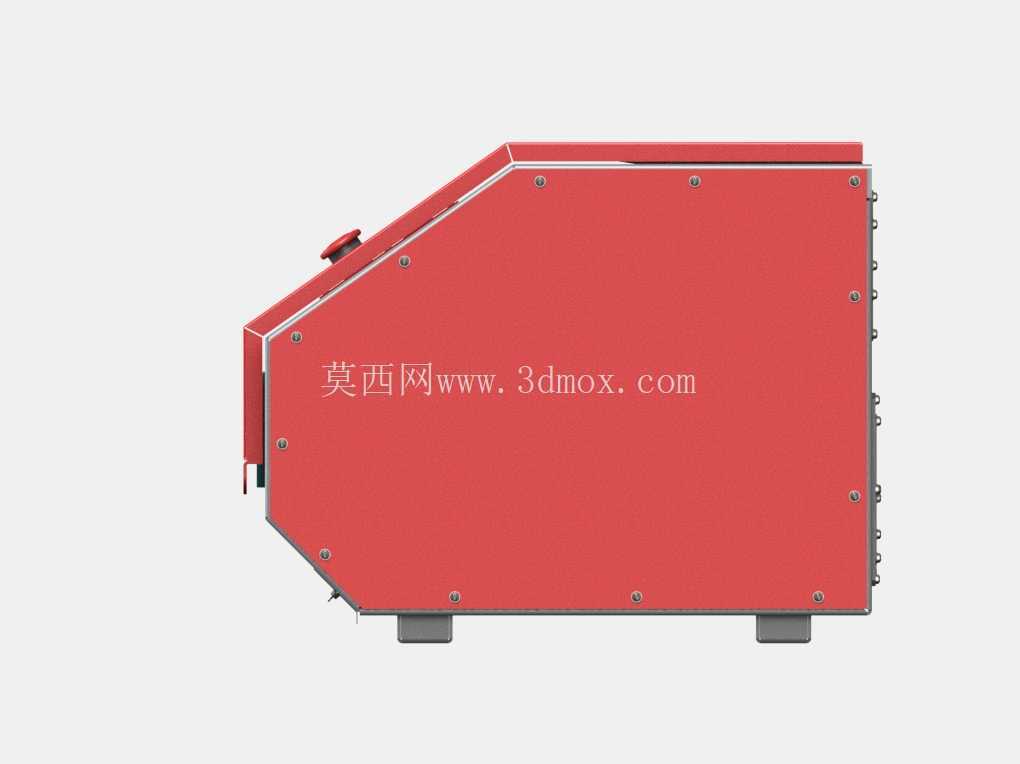

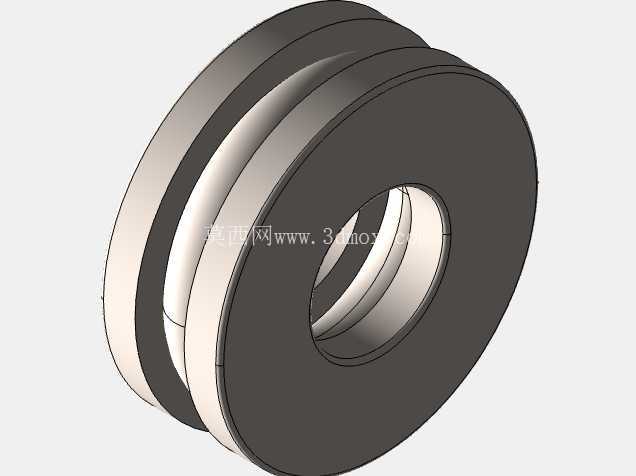

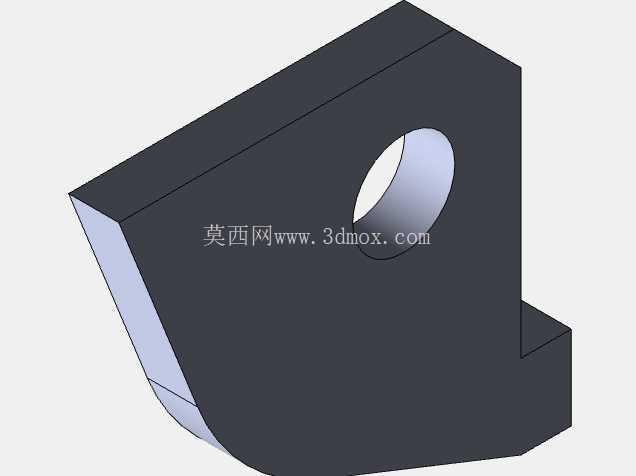

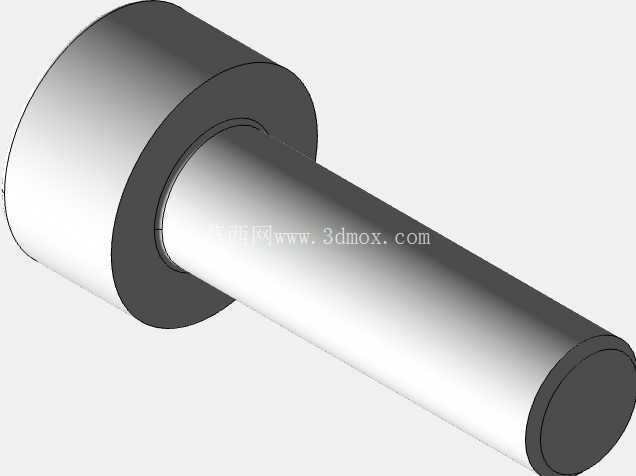

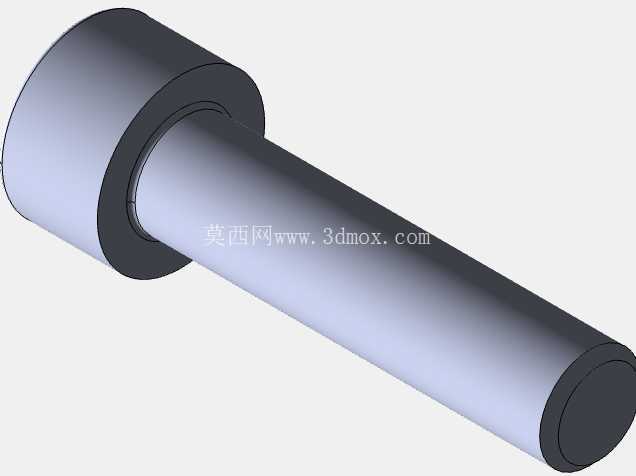

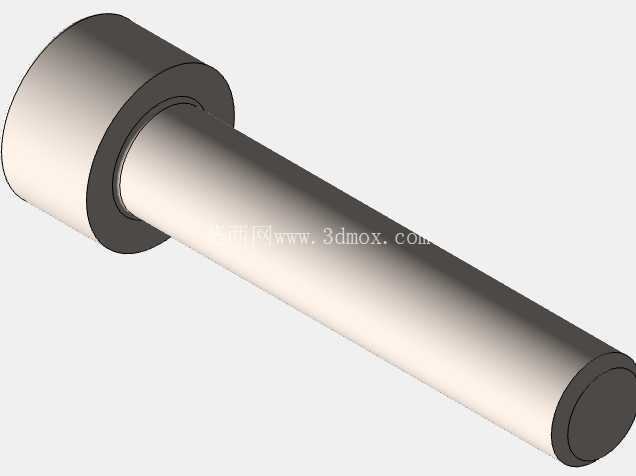

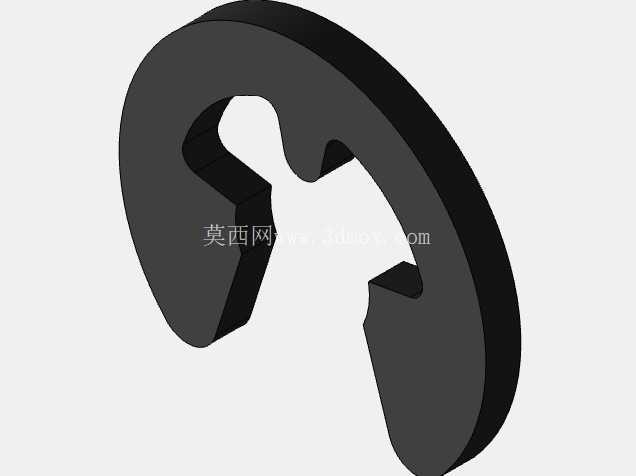

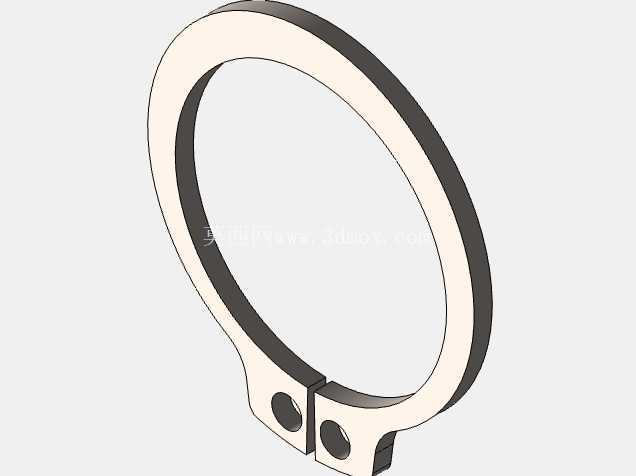

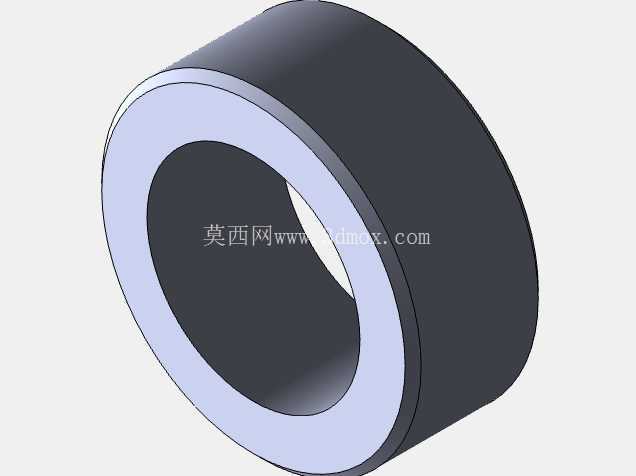

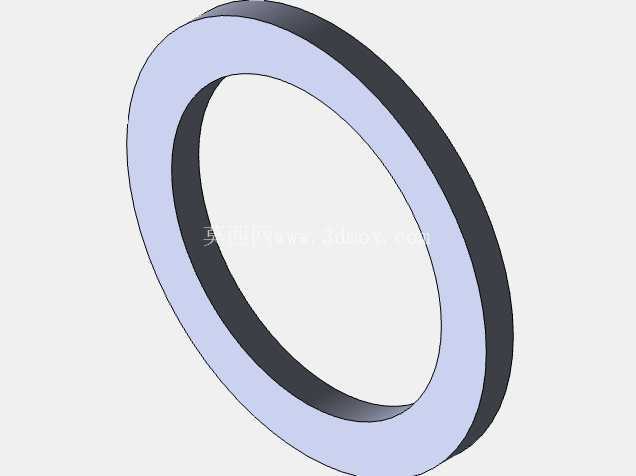

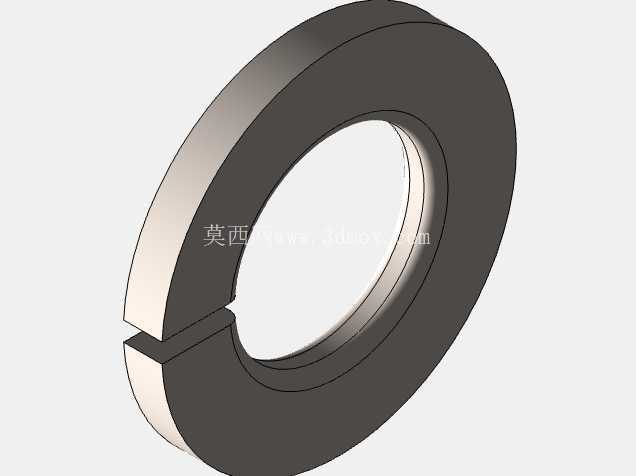

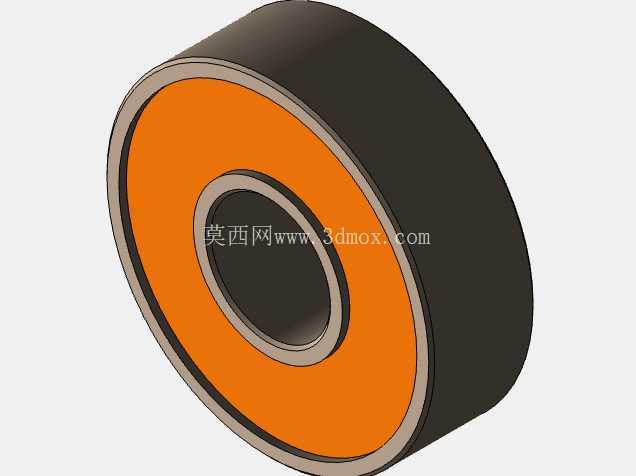

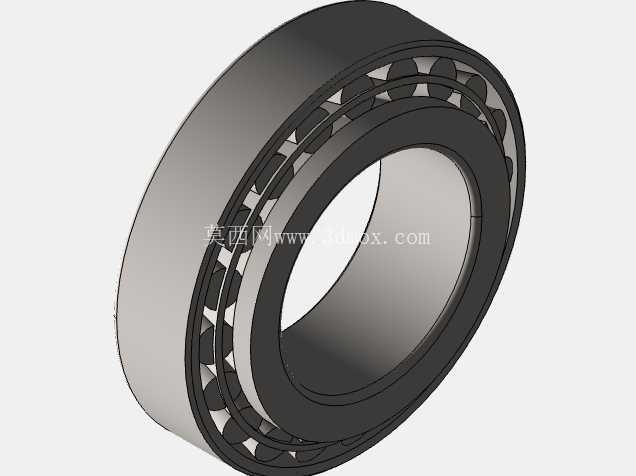

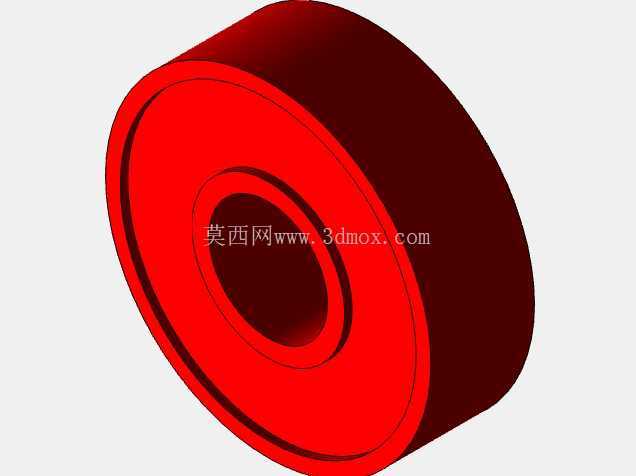

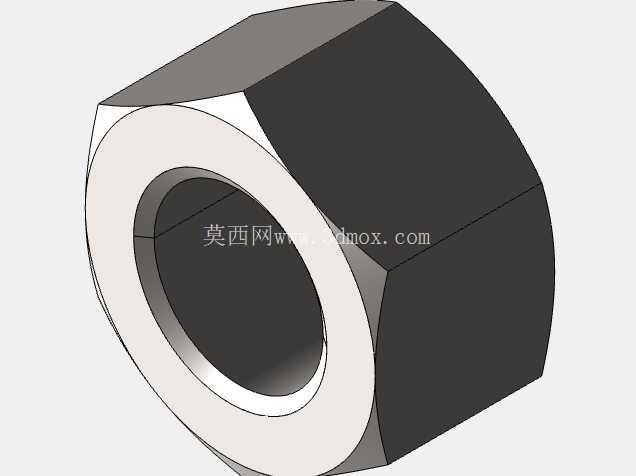

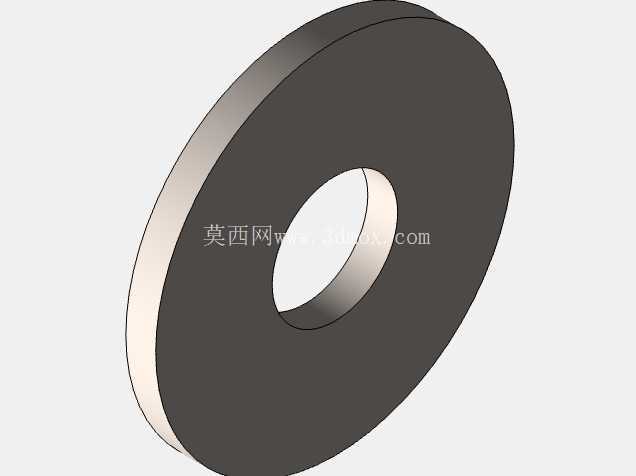

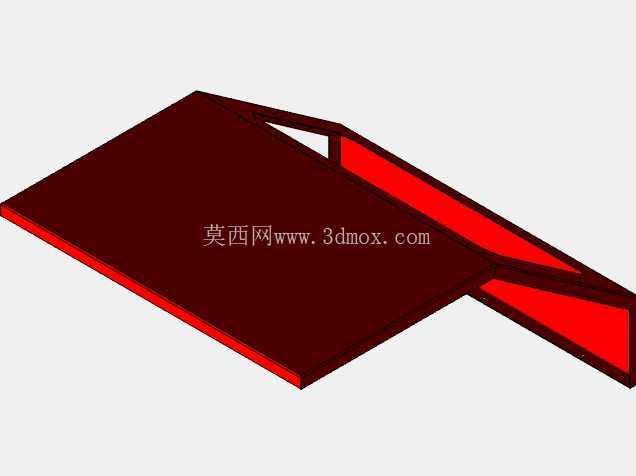

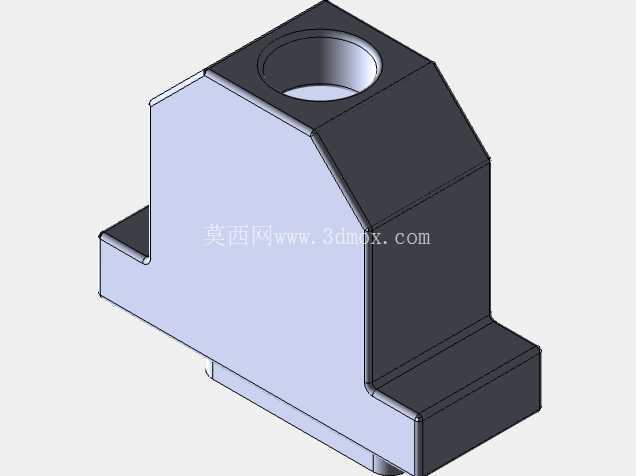

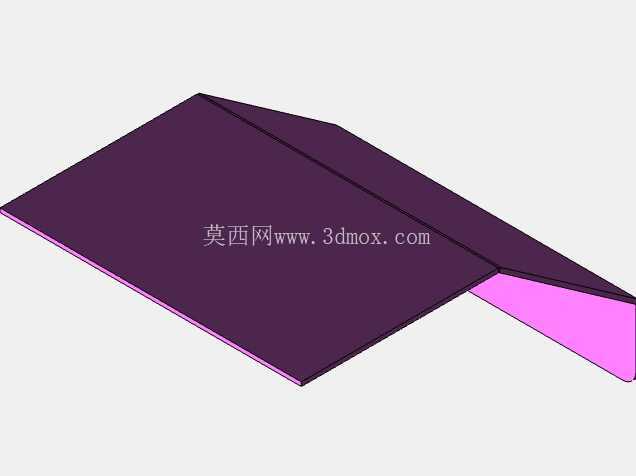

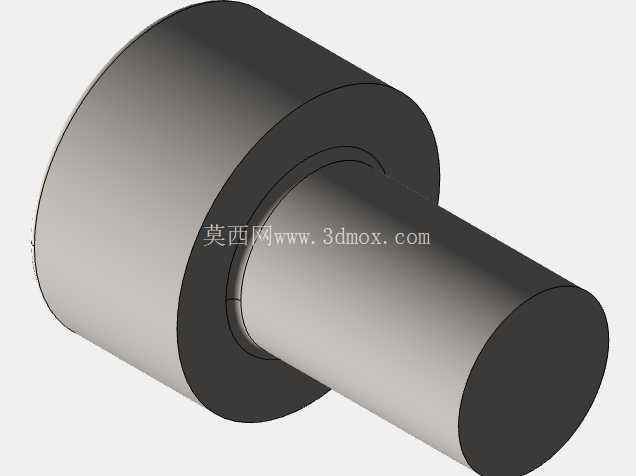

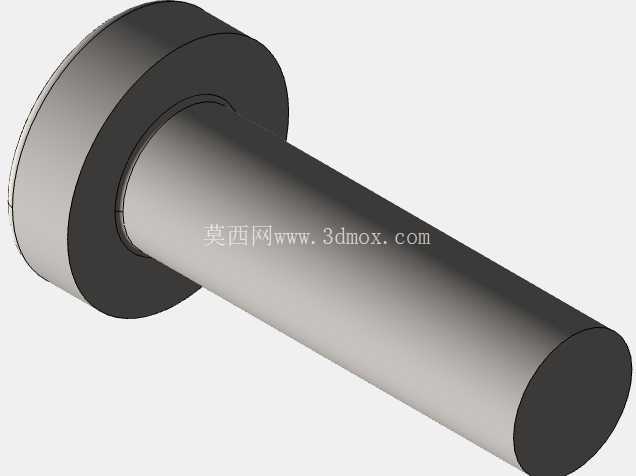

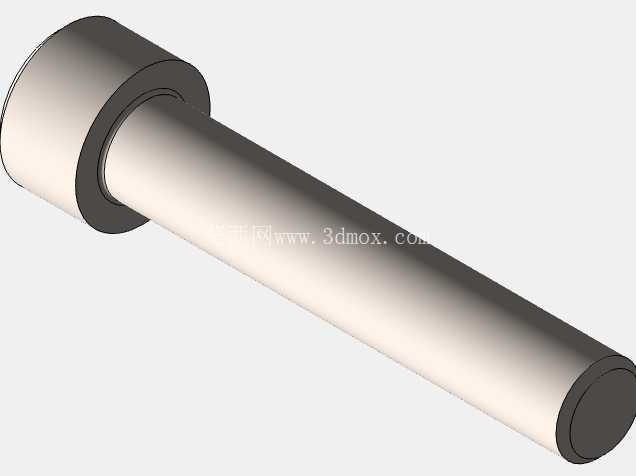

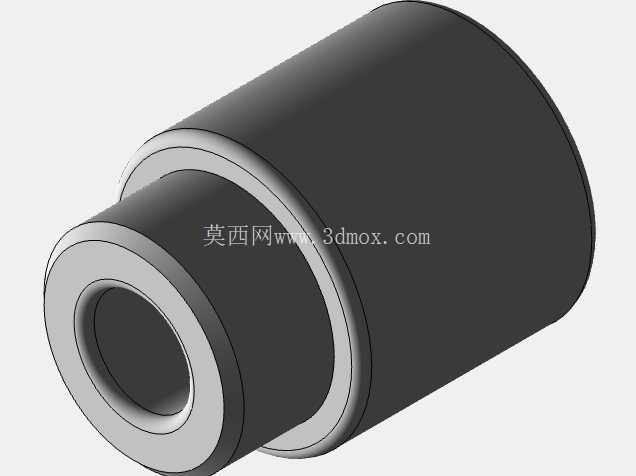

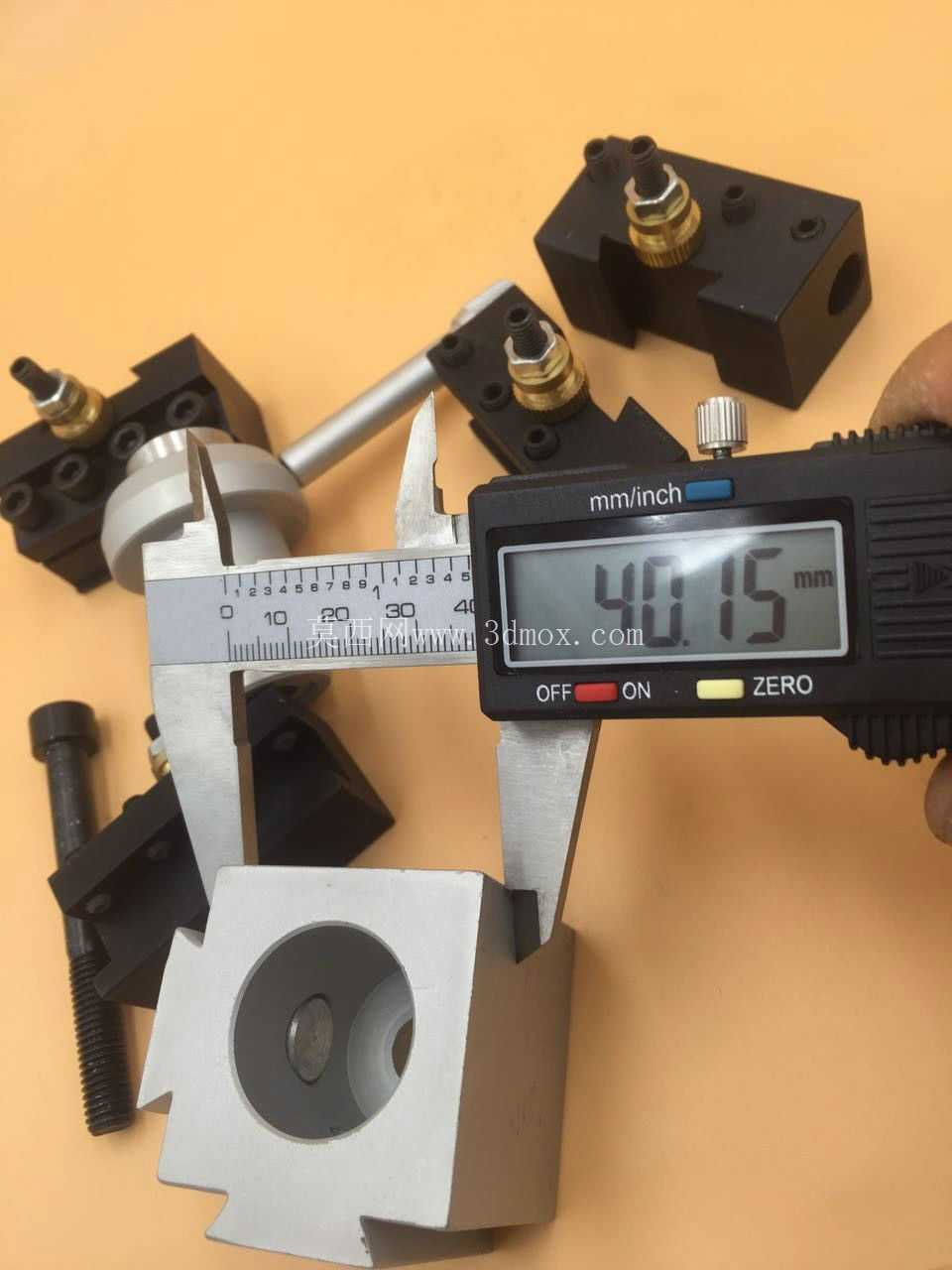

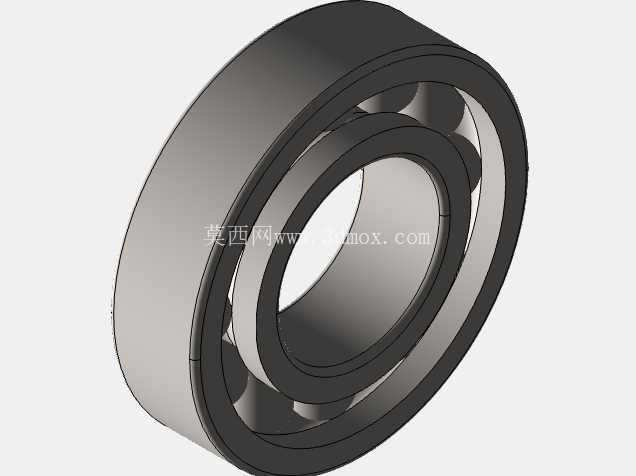

　　针对实训教学场景，这套开放式的结构没有加装全封闭防护外罩，学员可以直观看到丝杠转动、拖板进给、主轴装夹的全部运动过程，理解数控车床两轴联动的走刀逻辑，操作者只需要在切削区域旁加装一块透明亚克力防护挡板，就能阻挡飞散的切屑，兼顾教学观察性与操作安全性。整机的装配公差配合上，导轨与安装座的定位面采用销钉定位，锁紧螺栓固定后不会出现导轨偏移，丝杠两端的支撑座采用带座轴承，轴向窜动控制在小型车削设备的允许范围内，加工普通精度的小零件完全可以满足配合要求。
