撬装式泡沫消防灭火集成装置结构设计

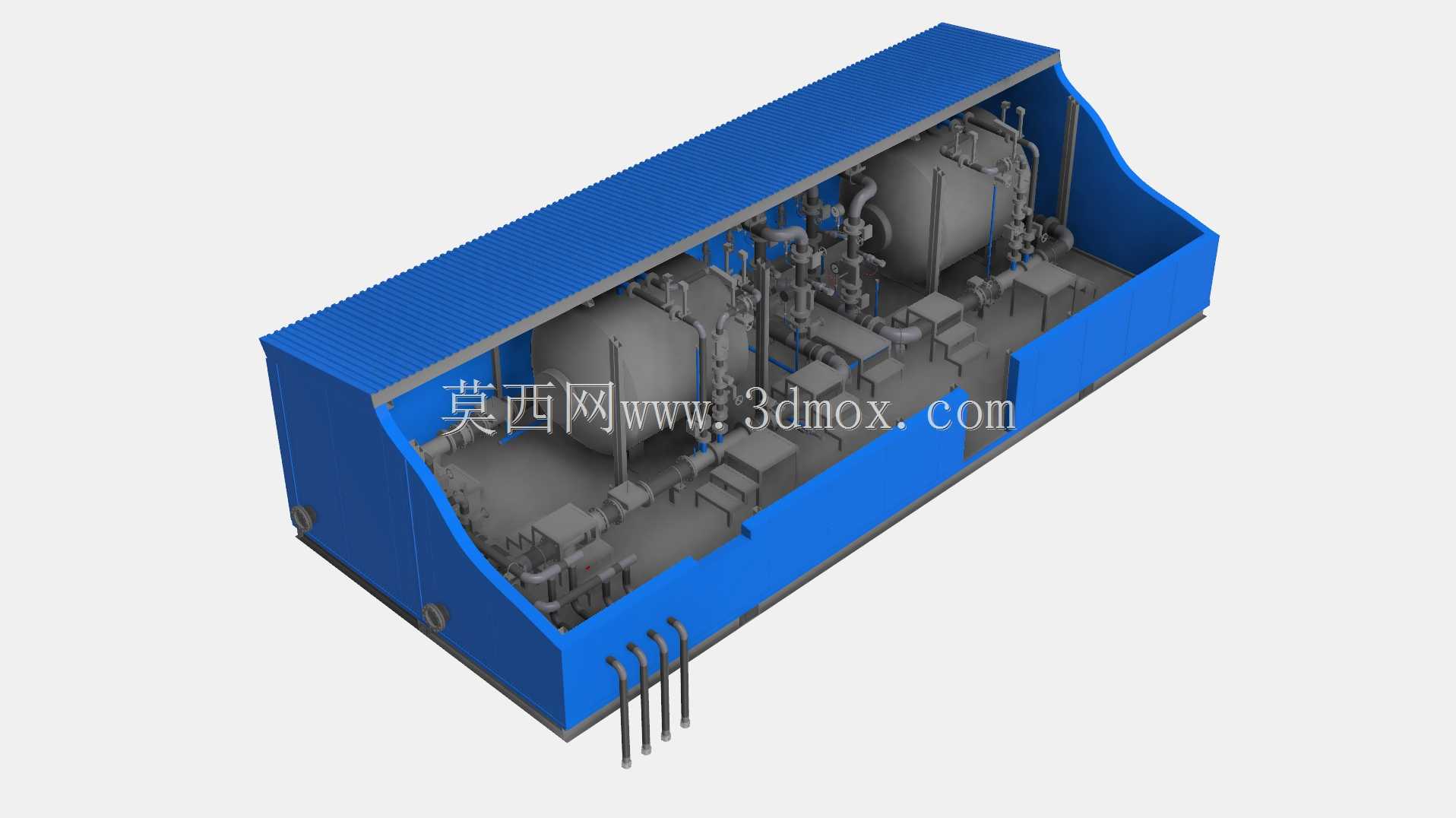

这套集成式泡沫消防装置主要面向石油化工储罐区、油气装卸站台、危险品仓储库区等存在甲、乙、丙类液体火灾风险的作业场景，作为固定消防系统的核心供液单元使用，可在火情触发后快速输出合规配比的泡沫混合液，对接管网输送至末端喷射装置完成灭火覆盖。整套装置采用撬装集成化设计思路，所有核心部件均预装在统一的钢制撬座框架内，外围设置蓝色波纹防护外罩，既可以隔绝户外日晒雨淋、粉尘侵蚀对管路阀件的损耗，也能避免现场作业过程中机械碰撞对精密部件造成损伤，撬座底部预留标准叉车位与吊装孔，可直接通过叉车或吊车完成整体转运，无需在现场进行零散管路的拼接焊接，大幅缩短现场安装调试的周期。装置核心功能单元由两个卧式泡沫液储罐、雨淋阀组、蝶阀、球阀及配套输送管路构成，两个储罐可实现单罐独立供液或双罐连续供液切换，满足不同规模火情下的泡沫液供给时长要求，管路上配置的不同类型阀门分别承担通断控制、流量调节、压力泄放、止回防倒流的作用，所有管路走向沿撬座内部预留的安装空间排布，尽量减少直角弯头的使用以降低管路沿程阻力，阀件操作端均朝向巡检通道一侧预留足够操作空间，方便日常运维时的开关操作与状态检查。设计过程中充分考虑现场安装的边界条件，撬体整体长宽尺寸适配标准货运车辆的运输限界，底部接口统一设置在撬体端部的下侧区域，对接现场预埋的消防管路时无需额外调整管线走向，外罩侧面预留可开启的检修门，日常巡检时无需拆除整体外罩即可完成液位检查、阀件启闭测试、管路密封性排查等常规作业。装置内部的设备布局遵循重力流向与操作频次优先级，储罐靠撬体后侧布置以降低整体重心，阀组与操作元件集中在前侧操作区，管路支撑采用型钢支架与撬座主体焊接固定，避免运输过程中管路晃动产生应力变形，所有管路连接位置预留密封件安装槽，可耐受泡沫液的长期腐蚀，同时满足额定工作压力下的密封要求。
