撬装式泡沫灭火站集成结构设计

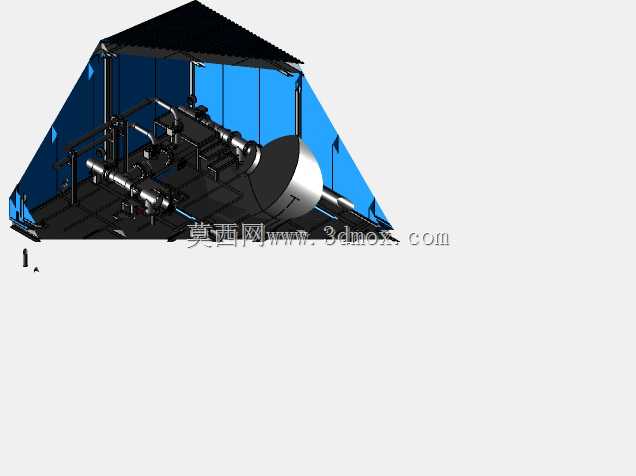

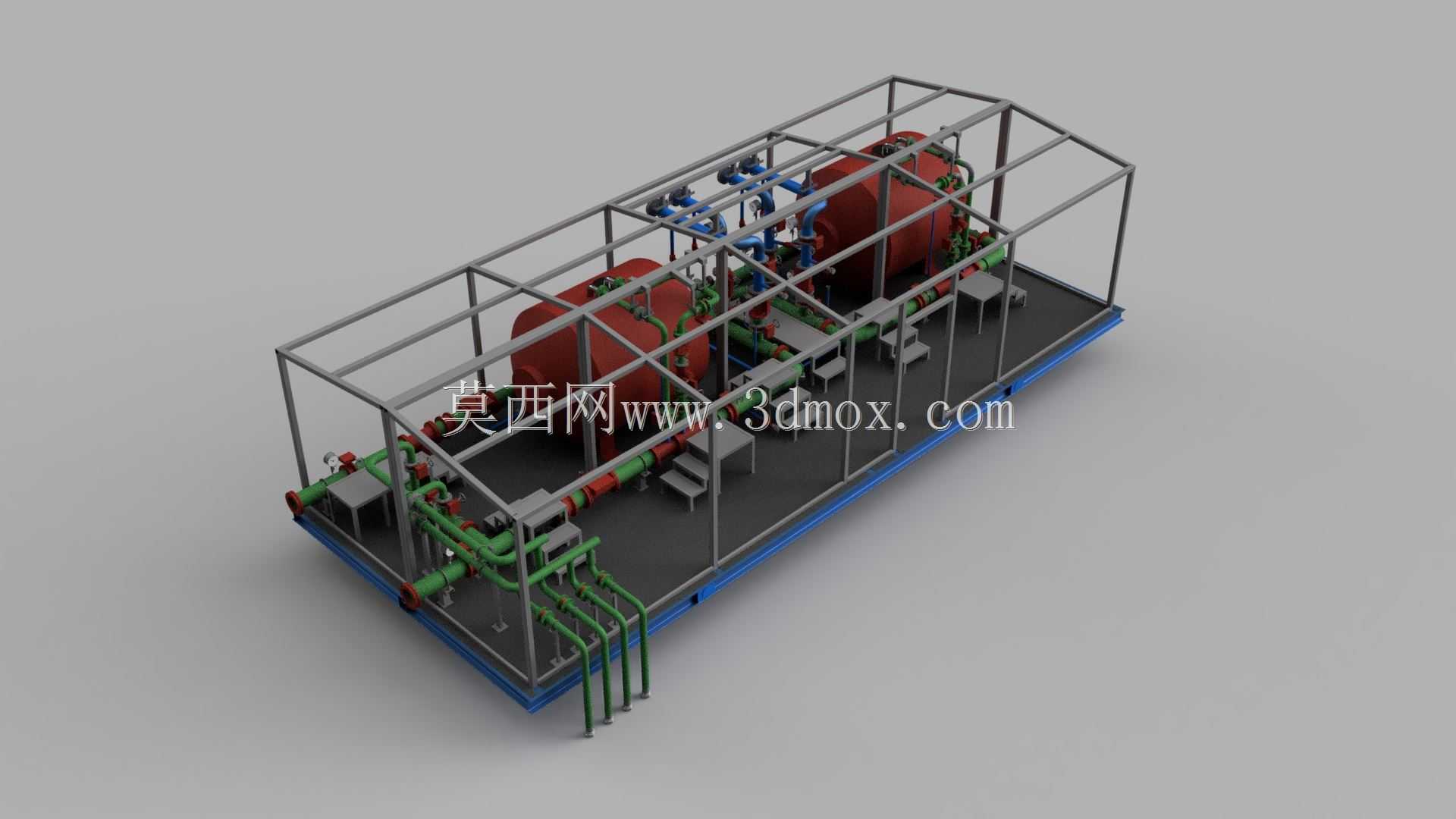

　　该套集成设备主要面向石油化工仓储区、油气装卸站台、高危工业厂房等固定消防防护场景，作为核心泡沫灭火供给单元使用，火情触发后可快速输出配比合格的泡沫混合液，输送至末端喷射装置覆盖着火区域，扑救油类等水难溶性可燃物引发的火灾。整套设备采用撬装集成化设计思路，将两套核心泡沫液储罐、雨淋控制阀组、蝶阀、球阀、输送管路、操作走台、外围防护框架全部集成在统一的钢制底座上，无需现场拆分组装管路与罐体，到场后仅需对接进水主管、出液主管与控制信号线路即可投入使用，大幅压缩现场安装施工周期，降低现场管路拼接的错装、泄漏风险。设计阶段优先考虑日常运维操作的便利性，操作走台的踏步高度、护栏间距均符合工业操作平台的安全规范，

　　操作人员可顺畅到达各个阀组位置完成日常启闭测试、液位检查、部件更换作业；所有阀件的操作手柄均朝向巡检通道一侧，避免操作时需要探身或跨越管路，降低日常运维的安全隐患。外围的型钢防护框架采用矩形钢管焊接成型，框架高度略高于顶部管路与罐体最高点，可在运输、吊装过程中避免外部碰撞直接损伤罐体、仪表与细管路，同时框架预留了外部护板的安装点位，北方严寒区域使用时可直接在框架外封装保温层与伴热组件，无需额外搭建外部防护棚。管路布局采用分层排布逻辑，底部大口径管路为主进液、出液干管，中层分支管路连接各个罐体与阀组，顶部细管路为仪表信号管与排空管路，不同介质的管路采用差异化配色做区分，方便运维人员快速识别管路走向，排查堵塞、

　　泄漏点时可快速定位对应管段。底座采用加厚型钢焊接成整体框架结构，底部预留标准叉车位与吊点，满足叉车转运、吊车吊装的作业要求，底座上的罐体安装座、管路支架均采用螺栓连接加焊接的双重固定方式，可承受长途公路运输的颠簸载荷，避免运输过程中部件移位变形。设计时充分预留安装边界余量，整套撬块的外轮廓尺寸适配标准货运车辆的运输宽度要求，现场安装时底座周边预留不小于一米的巡检通道即可满足日常操作、应急处置的空间需求，无需额外扩大设备占地，适合用地紧张的老旧厂区改造项目直接替换原有老旧泡沫供给设备。
