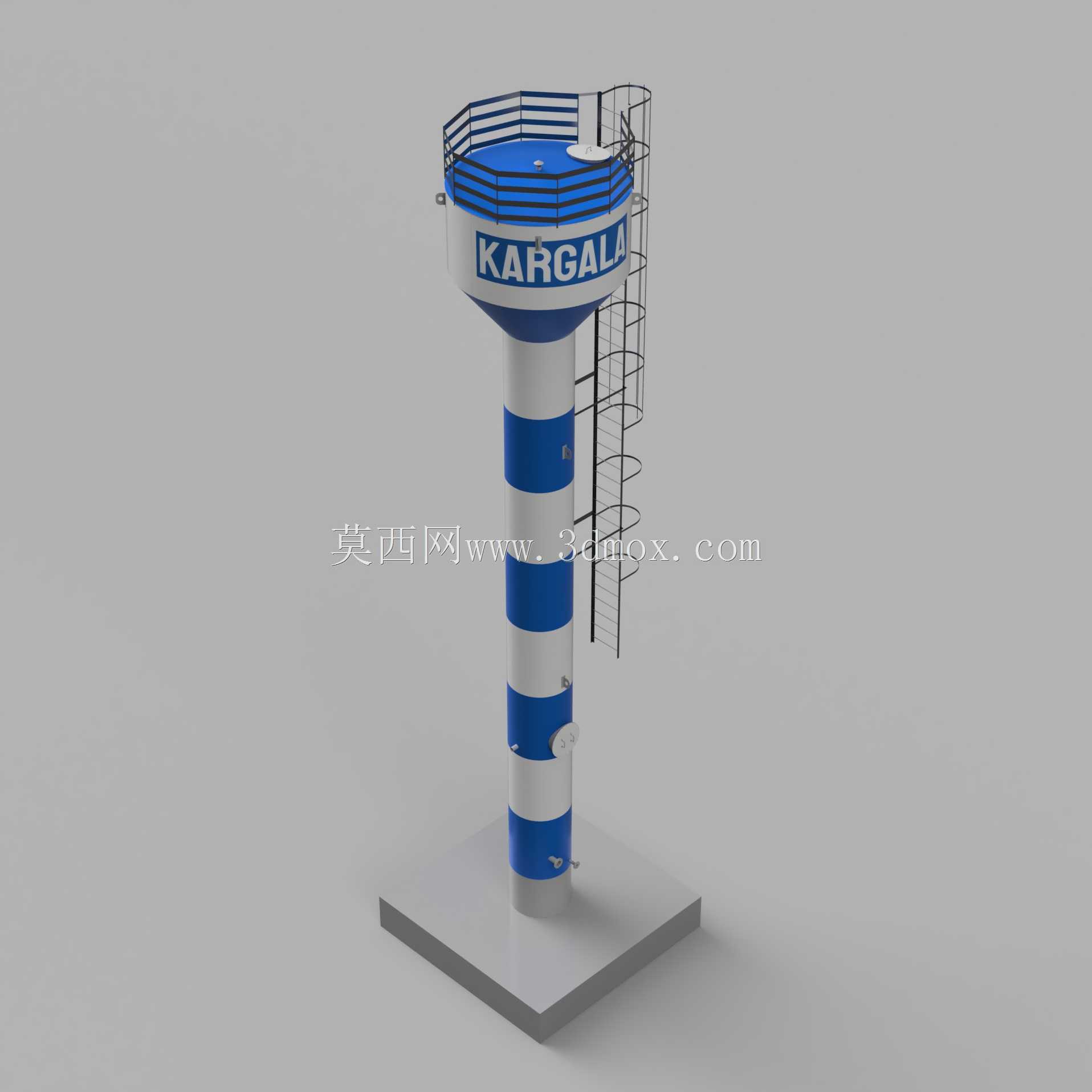

苏式罗伊诺夫斯基KARGALA标识水塔结构

　　这类水塔常见于寒带区域的工矿聚居点、小型城镇供水系统，核心作用是利用高位势能构建稳定的配水管网压力，无需额外增设变频增压设备即可覆盖一定半径内的民用、生产用水需求，尤其适配供电稳定性不足、管网铺设密度低的区域，能在供水泵组间歇工作时维持管网持续出水，同时承担一定的储水调峰功能，应对短时间用水量激增或临时停水工况。

　　从结构设计逻辑来看，整体采用倒锥壳水箱搭配等径支柱的形式，底部设置方形钢筋混凝土基座，基座尺寸需结合当地冻土层深度、地基承载力计算确定，安装时基座顶面需高出历史最大积雪厚度，避免冬季基座被冻胀土体挤压产生位移，支柱与基座的连接采用预埋地脚螺栓加二次灌浆的方式，保证整体抗风载、抗倾覆能力，寒带区域的支柱外壁还需预留保温层安装位，避免管内水体结冰胀裂结构。支柱采用等径分段设计，外壁设置通高直爬梯，爬梯每间隔一定高度设置休息平台与护笼，满足运维人员上下检修的安全规范要求，爬梯与支柱的连接采用抱箍式固定件，无需在支柱本体上大量开孔，降低结构应力集中风险。支柱与顶部水箱的衔接段做变径过渡，分散水箱满水状态下的集中荷载，避免连接处出现应力开裂。

　　顶部水箱为圆柱形储水舱，外壁设置环形检修走道与1.2米高防护栏杆，栏杆底部设置挡脚板，防止检修工具滑落，水箱顶部设置人孔与通风帽，人孔位置紧邻爬梯出口，方便运维人员进入水箱内部清理沉积物、检修内壁防腐层，水箱外壁的标识区域预留了铭牌安装位，可标注水塔编号、储水容积、运维责任单位等信息。水箱进出水管、溢流管、排污管均沿支柱内部空腔敷设，减少外部环境对管道的侵蚀，同时降低冬季管道冻堵概率，排污管设置在水箱底部最低处，可定期排空箱内沉积的泥沙、锈蚀杂质，保证出水水质。

　　建模过程中需重点把控各部件的装配公差：爬梯踏步间距需符合人体工程学要求，护栏栏杆间隙满足安全防护标准，基座地脚螺栓的孔位需与支柱底部法兰精准匹配，水箱与支柱的连接面需设置密封止水带，避免渗水侵蚀支柱内部结构。整体涂装采用高对比度的蓝白相间条纹，既符合工业设施的安全警示要求，也能在降雪、大雾等低能见度天气下提升辨识度，避免低空作业设备误碰。
