这套三维装置呈现的是水处理工艺中常见的絮凝剂制备与定量投加单元,整体由药剂储配罐体、搅拌熟化腔体、计量投加泵组、管路阀件、喂料机构及电气控制柜体组成,主要服务于市政污水、工业废水、给水净化以及污泥脱水等需要连续投加高分子絮凝剂的现场。在实际工程里,干粉或浓缩药剂进入系统后,需要经过润湿、溶解、熟化和定量输送几个环节,若靠人工配药,浓度波动大、投加量不稳定,还容易出现药剂结团、管道堵塞和现场粉尘问题,因此这类集成式加药装置通常被布置在加药间内,靠近混凝池、絮凝池或脱水机房,通过管路将制备好的药液送至投加点。

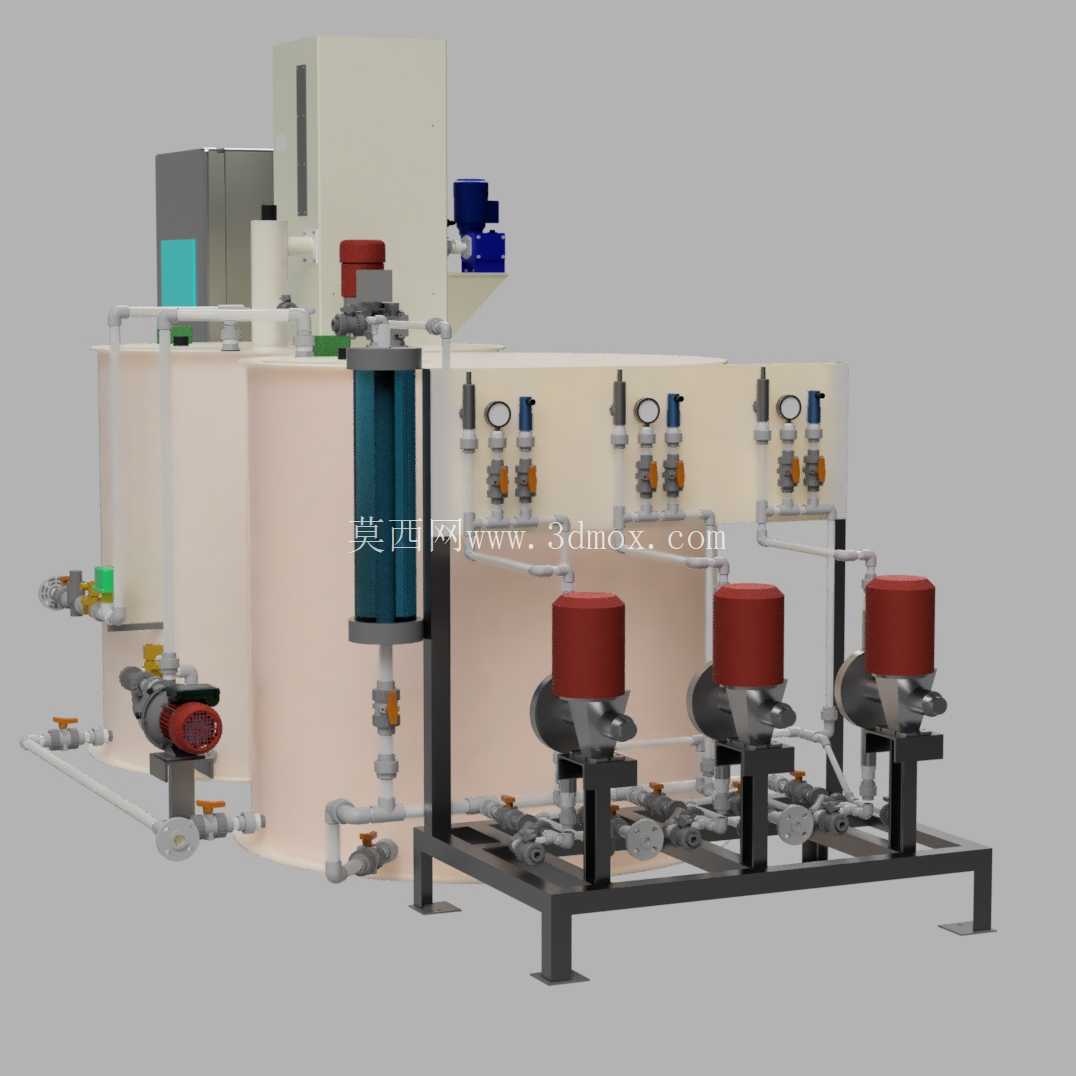

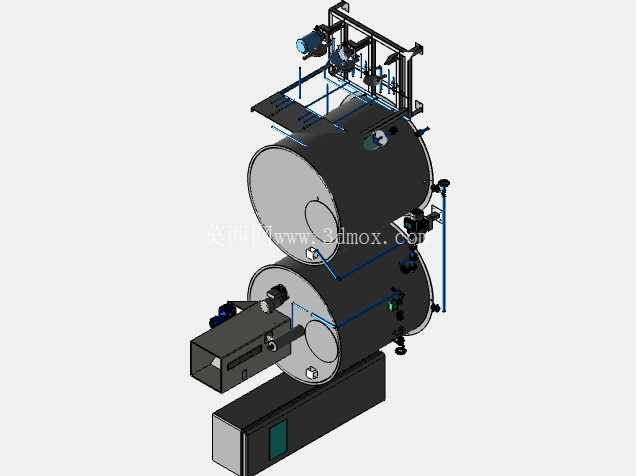

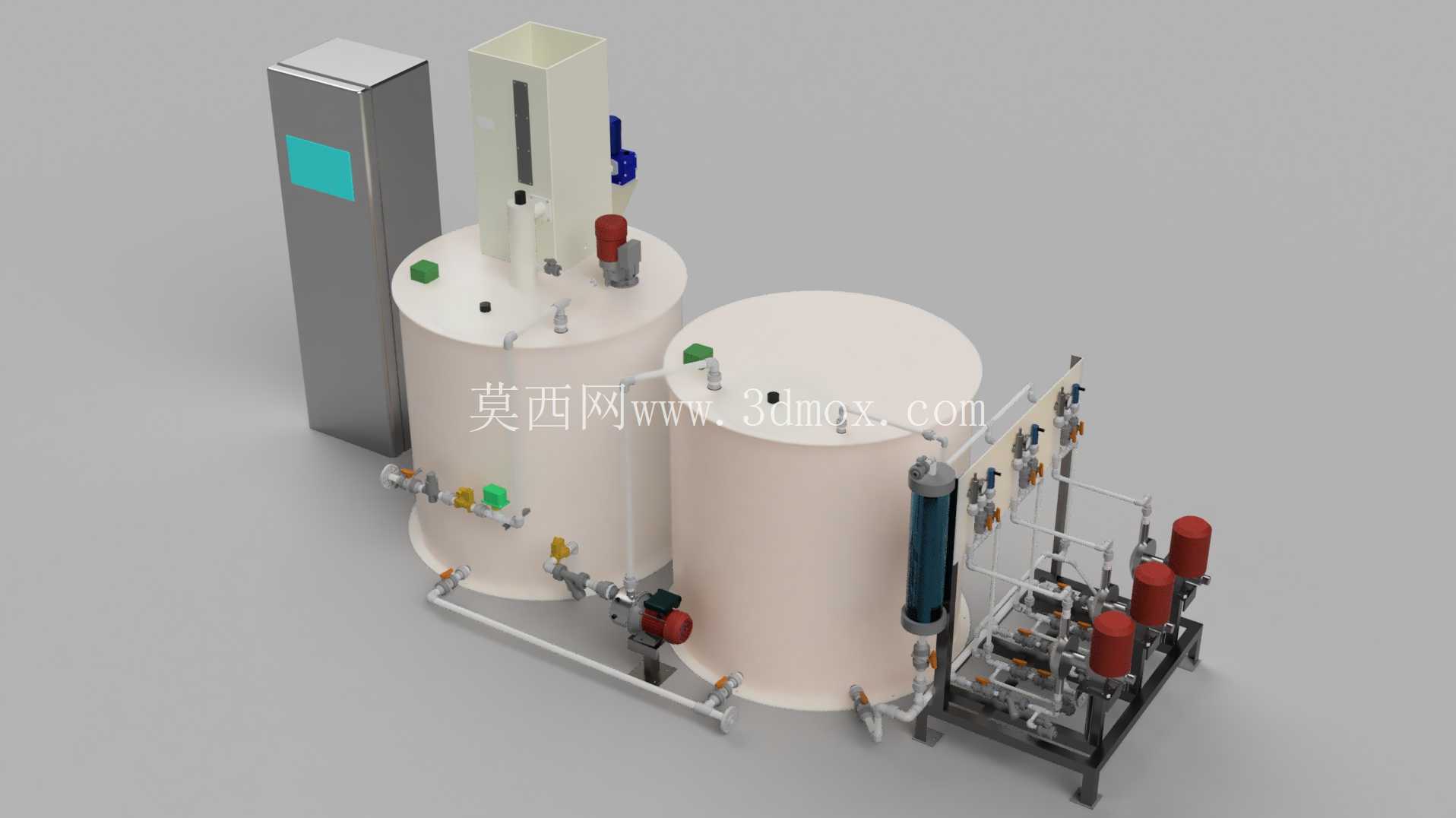

从结构布置看,模型采用相邻罐体与撬装管架组合的方式。罐体部分承担储液、溶药和熟化功能,罐顶设置检修口、进料接口、呼吸或排气结构以及液位检测位置;罐壁和罐底布置进出水管、排空管、溢流管和取样接口,便于配水、补液、排污和运行观察。罐体周边的管路多采用U-PVC材质,这类材料在常规药剂环境中具有较好的耐腐蚀性,且重量轻、连接方便,适合水处理加药系统的中低压输送。管路走向在模型中保留了阀门、弯头、三通和支架等细节,设计时需要重点控制直管段支撑间距、阀门操作空间以及泵入口侧的短管长度,避免吸入阻力过大造成气蚀或流量脉动。
投加单元采用计量泵作为核心执行设备,泵组集中安装在右侧撬架上,通过吸液管从熟化或储液腔取药,再经阻尼、安全保护和背压元件向投加点输送。计量泵的选型不仅要看额定流量和排出压力,还要结合药剂黏度、固体颗粒含量、每日运行时间以及后端投加点背压综合校核。模型中泵出口附近设置的管状组件和多路阀组,对应工程中常见的过滤器、安全阀、背压阀、阻尼器及校验管路,其作用是稳定投加精度、防止虹吸、保护泵头,并在检修时实现隔离与冲洗。对于絮凝剂这类易黏附、易老化的药剂,管路死角和低位沉积点应尽量减少,排污口位置要能够保证停机后排空残液。
喂料器位于罐体上方,用于将粉状药剂按设定速率送入润湿混合区域。干粉投加的关键不在单纯“下料”,而在于让粉料与压力水充分分散,避免未润湿颗粒直接落入罐内形成鱼眼。工程设计中通常会在进料点设置水射器或旋流润湿结构,使粉料在进入溶解腔前即被水流打散。相邻罐体之间通过隔板或连通结构形成流程分区,使新配制药液有足够停留时间完成熟化,同时保证输出的是浓度相对均匀的成品液。罐顶小型驱动部件对应搅拌机构,搅拌桨的直径、转速和叶型需要与罐体直径、液位高度及药剂黏度匹配;转速过高会剪切高分子链并增加气泡,转速过低则会造成底部沉积和浓度分层。
左侧独立柜体为电气控制部分,内部可容纳PLC、继电器、开关电源、变频器或接触器等元件,面板预留操作与显示位置。控制系统通常接入液位信号、泵运行状态、缺水保护、低料位报警和搅拌联锁,实现自动补水、定量给料、连续熟化和投加泵联动。撬装边界设计时,应保证柜体门开启方向不与管道、泵组和墙面干涉,柜体周围留出散热和接线维护空间;罐体顶部进料口、检修口和搅拌装置上方也要考虑吊装与人工操作高度。
从安装边界看,这类设备一般以整体撬座或分体底座形式就位,基础需承受满液罐体重量,不能只按空罐重量估算。罐体直径、高度、泵架长度和控制柜厚度共同决定设备占地,厂房布置时还要在前方留出更换泵头、拆卸阀件和搬运药剂袋的通道,在后方或侧方留出管道连接与排水沟位置。模型中罐体、泵组、阀架和控制柜的相对关系清晰,可直接用于检查操作面、检修面、管路碰撞和投加流程合理性,对水处理加药间的方案布置、结构细化和设备选型具有较强参考价值。
