跨煤带取样配套斜式二次输送设备

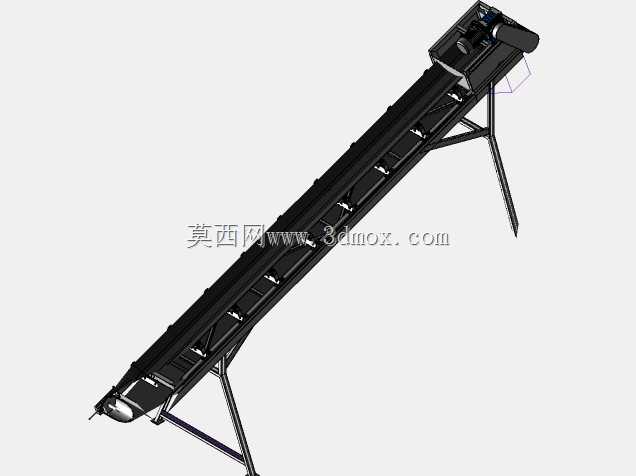

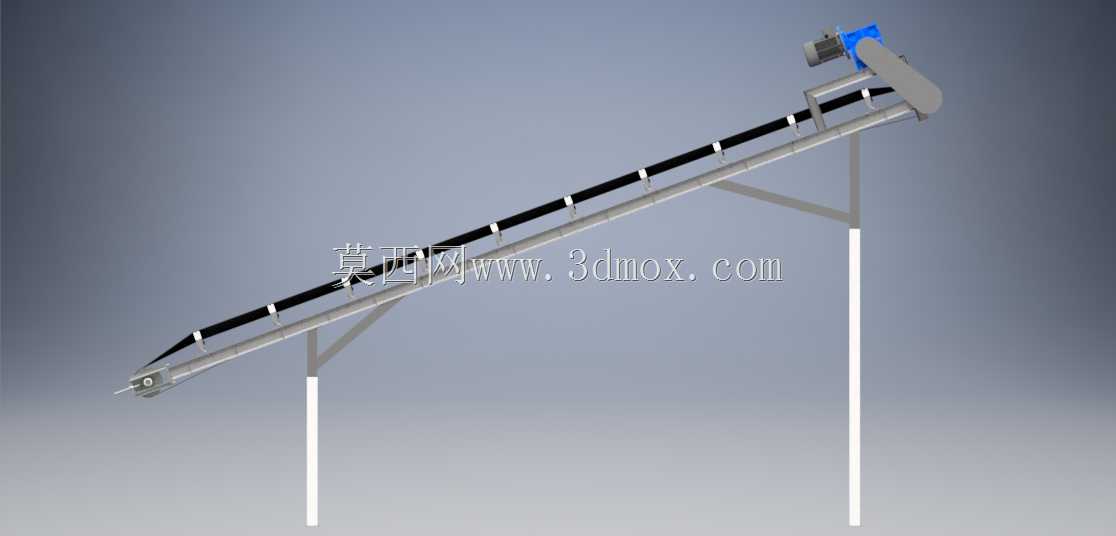

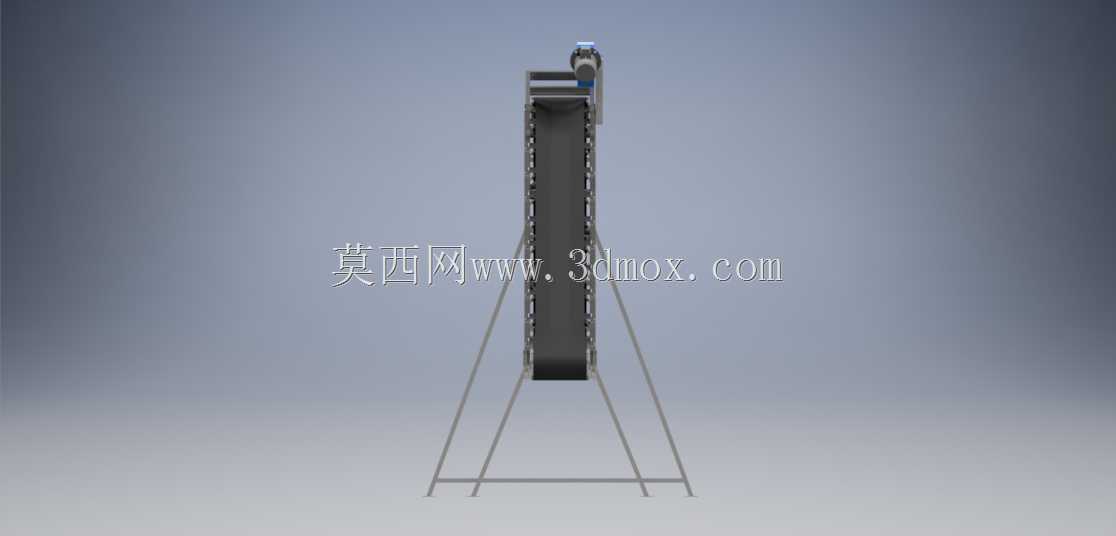

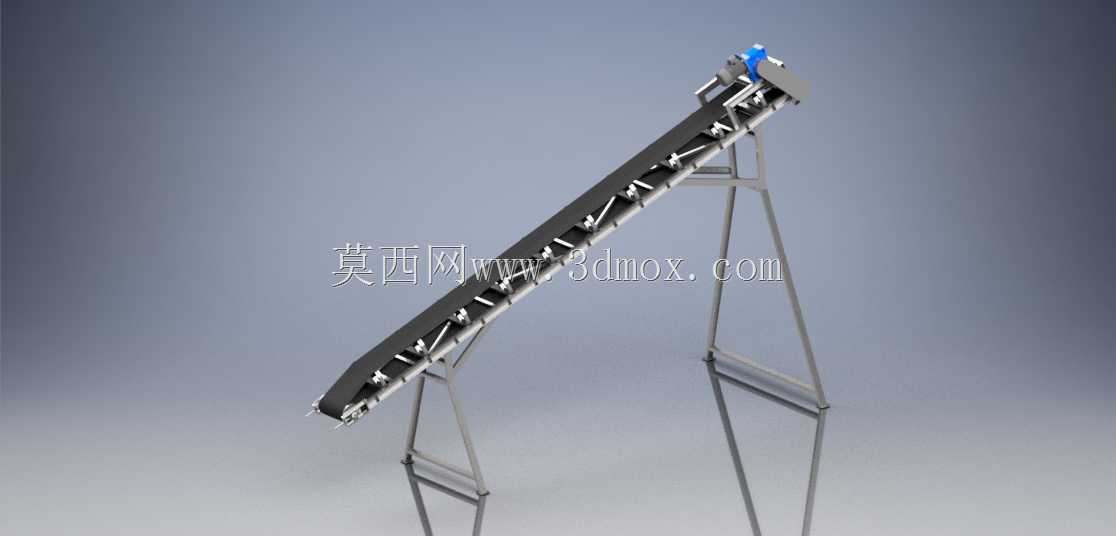

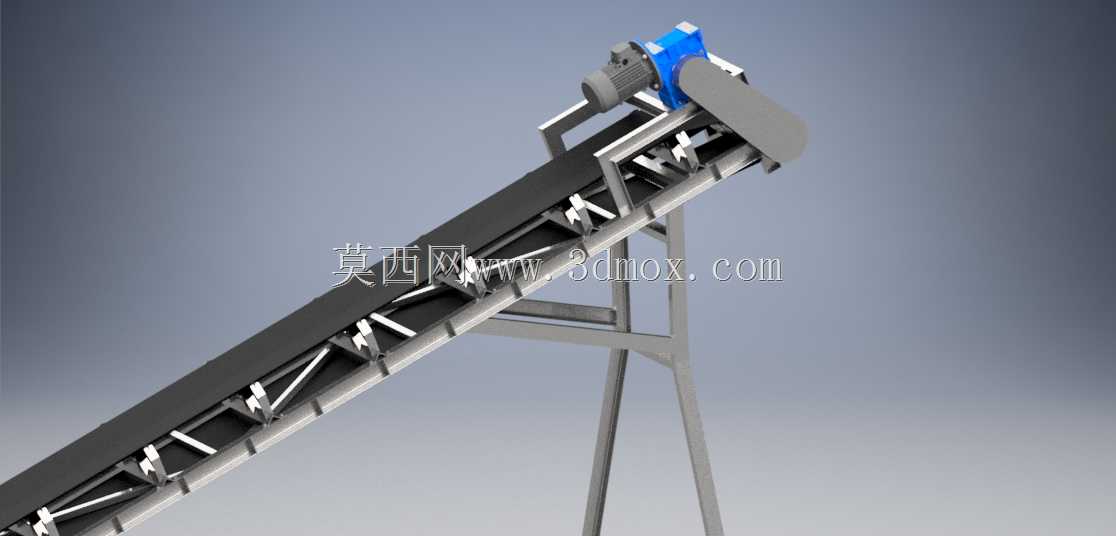

这款斜置皮带输送结构，主要配套煤炭采制样环节的跨煤带取样器使用，布置在初级采样装置的出料端下方，承担将采集到的煤流样本稳定输送至后续制样单元的作用，避免采样后煤样散落、堆积，保障整个采制样流程的连续运转。从现场安装适配角度看，设备采用倾斜布置的机架结构，支腿采用型钢焊接成型，可根据现场采样口与后续制样设备的高度差调整安装倾角，安装时需预留头部驱动装置的检修空间，尾部张紧段需留出不少于300mm的操作余量，方便后期调整皮带张紧度、更换易损件。设备的承载段采用槽型托辊组排布，托辊间距控制在合理范围，避免输送过程中颗粒状煤样撒漏，回程段采用平托辊支撑，减少皮带运行的摩擦阻力。驱动单元布置在设备头部高位侧，采用电机直联减速机构的传动形式，动力输出直接带动头部滚筒转动，传动路径短、传动效率高，可适配煤炭采样环节连续、间断启停的运行工况，不会因频繁启动出现传动失效问题。皮带两侧设置有挡边结构，可阻挡煤样在倾斜输送过程中从侧边滑落，机架上的横向加强筋采用三角排布形式，既提升了整体机架的结构刚性，避免长期运行出现机架变形、皮带跑偏的问题，也控制了整体设备的自重，方便现场吊装就位。设计过程中重点考虑了煤炭输送场景的耐磨需求，与煤样接触的溜槽、导料板部位均做了加厚处理，滚筒表面采用包胶设计，增大与皮带的摩擦力，减少湿黏煤样附着导致的皮带打滑问题。设备的整体宽度适配采样器的出料口尺寸，输送能力与采样器的单次采样量、采样频率匹配，不会出现煤样在接料段堆积溢出的情况，倾斜角度设置在煤样自然安息角以内，保障上行输送过程中煤样不会出现下滑回落的问题，可稳定将不同粒度的原煤样本输送至指定工位，满足煤炭入厂检验、生产过程煤质检测环节的样本输送需求。
