三爪自适应支撑管调节夹持机构

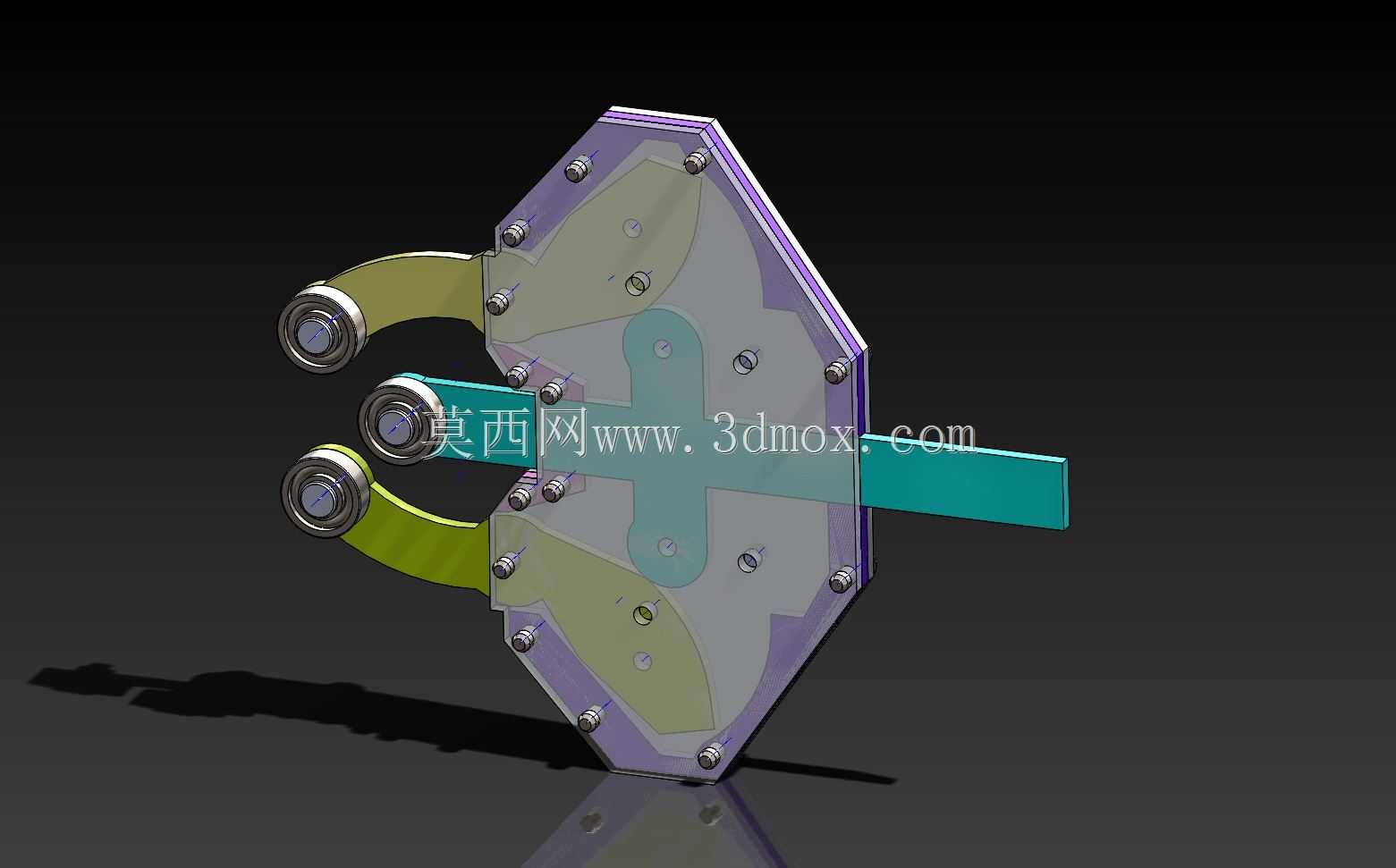

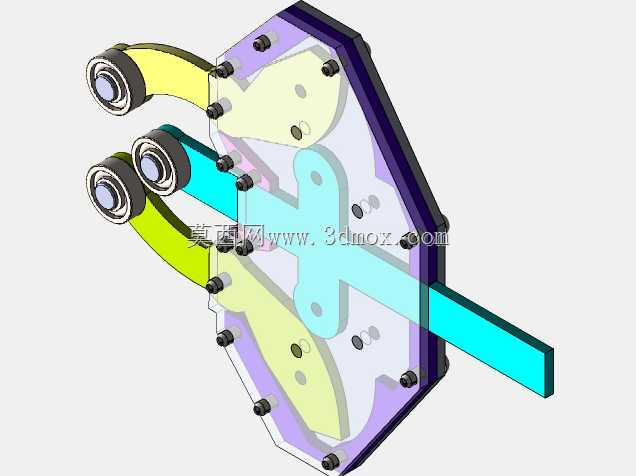

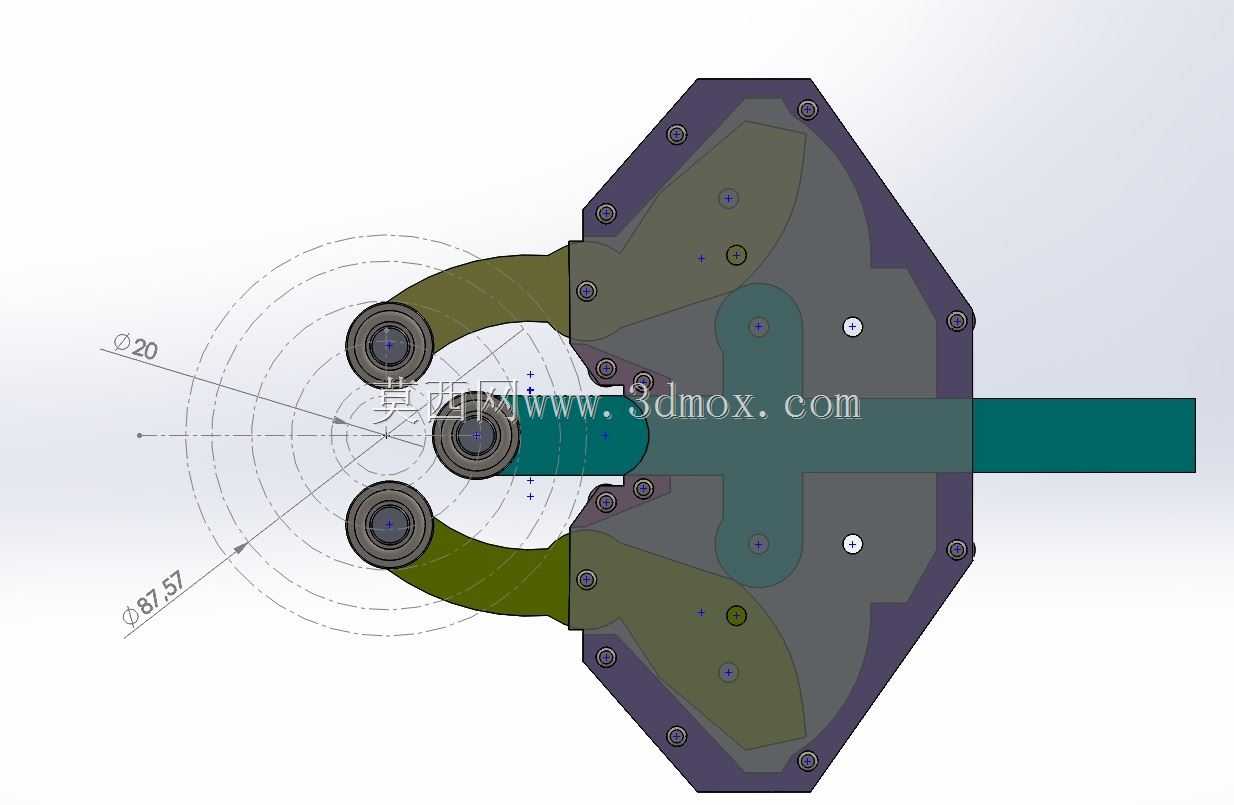

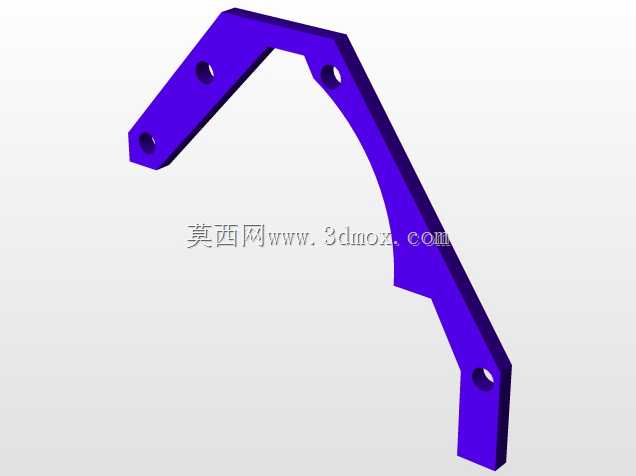

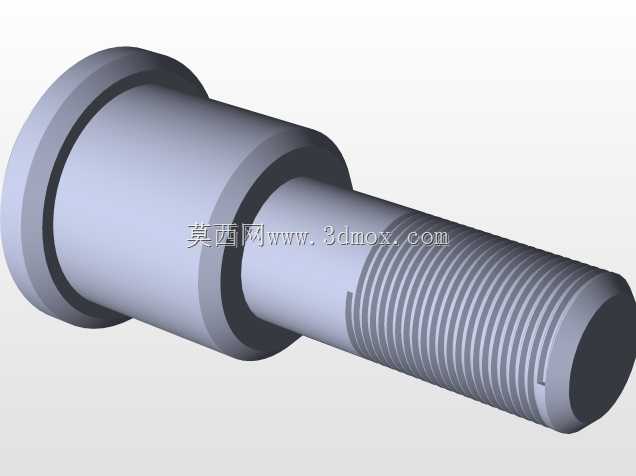

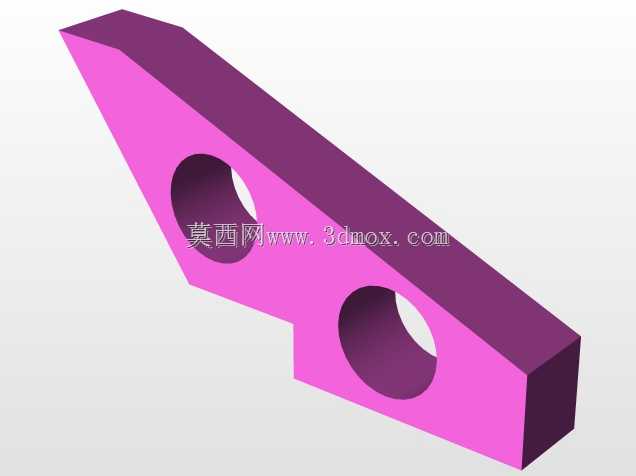

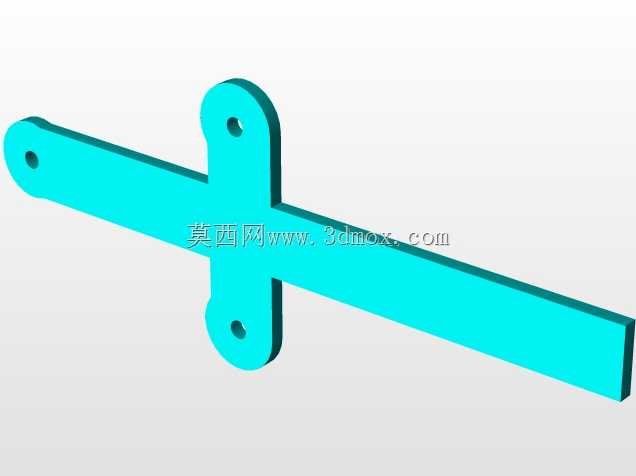

这套支撑管自动调节机构，核心面向管路加工、管件焊接、管材检测工位的自适应装夹需求，解决传统固定夹具无法兼容变径管件、装夹后同轴度偏差大的现场痛点。从结构布局来看，主体采用八边形安装基座作为承载基体，三个夹爪沿中心轴线呈120°均匀分布，夹爪铰接端通过内嵌的定位销轴与基座连接，每个夹爪的驱动侧通过联动摆臂与中心的横向推杆衔接，推杆做轴向直线位移时，可同步带动三个夹爪绕铰接点做等角度开合，实现夹持范围内任意管径管件的自动定心，无需针对单一管径做手动调整。从尺寸边界来看，机构最小夹持直径为20mm，最大夹持直径可达87.57mm，夹爪工作面做了圆弧过渡处理，接触位置嵌有耐磨缓冲衬垫，既避免装夹过程中划伤管件表面，也能在夹持薄壁支撑管时分散夹紧力，减少管件局部变形风险。基座上的所有连接孔位均做了沉头处理，安装时螺栓头部不会突出基座平面，可直接贴合设备安装面固定，横向驱动推杆的伸出端做了等直径光轴设计，可直接对接气缸、电动推杆等直线驱动元件，无需额外做转接法兰加工。设计过程中优先考虑了联动同步性，三个摆臂的铰接孔位置经过运动学校核，推杆在全行程移动时，三个夹爪的开合角度偏差控制在0.2°以内，保证装夹后管件的中心轴线与机构基准轴线重合，适配后续焊接、切割、检测工序对同轴度的精度要求。夹爪的非工作面做了减重槽设计，在保证结构刚性的前提下降低了整体运动惯量，配合铰接位置的自润滑衬套，机构可实现高频次的开合动作，适配自动化产线的连续作业节拍。实际应用场景中，这类机构可直接集成到管材切管机、管件焊接工作站、管材圆度检测设备上，替代传统的手动三爪卡盘，无需人工反复调整夹持行程，管件上料后机构可根据管径自动开合到适配位置完成夹紧，大幅降低换型调整的辅助时间。基座外侧的防护盖板通过内六角螺栓与基体连接，可阻挡加工过程中产生的切屑、焊渣进入内部铰接腔，减少运动副的磨损，日常维护时仅需拆开盖板即可对内部铰接点做润滑保养，无需整体拆解机构。
