带驱动侧置式角向传动执行机构

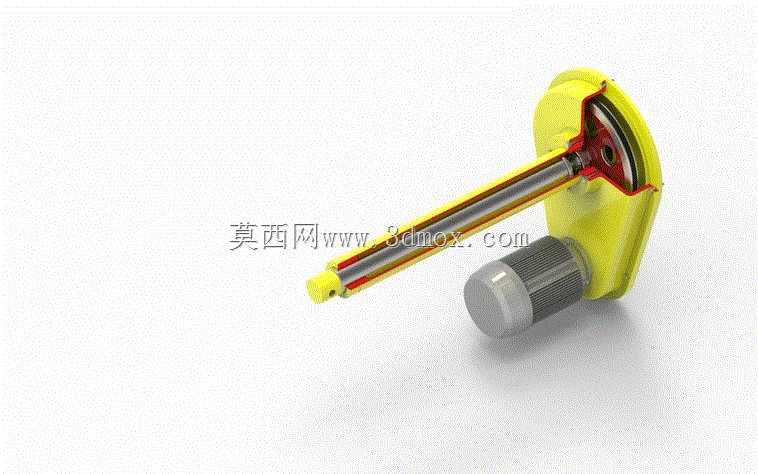

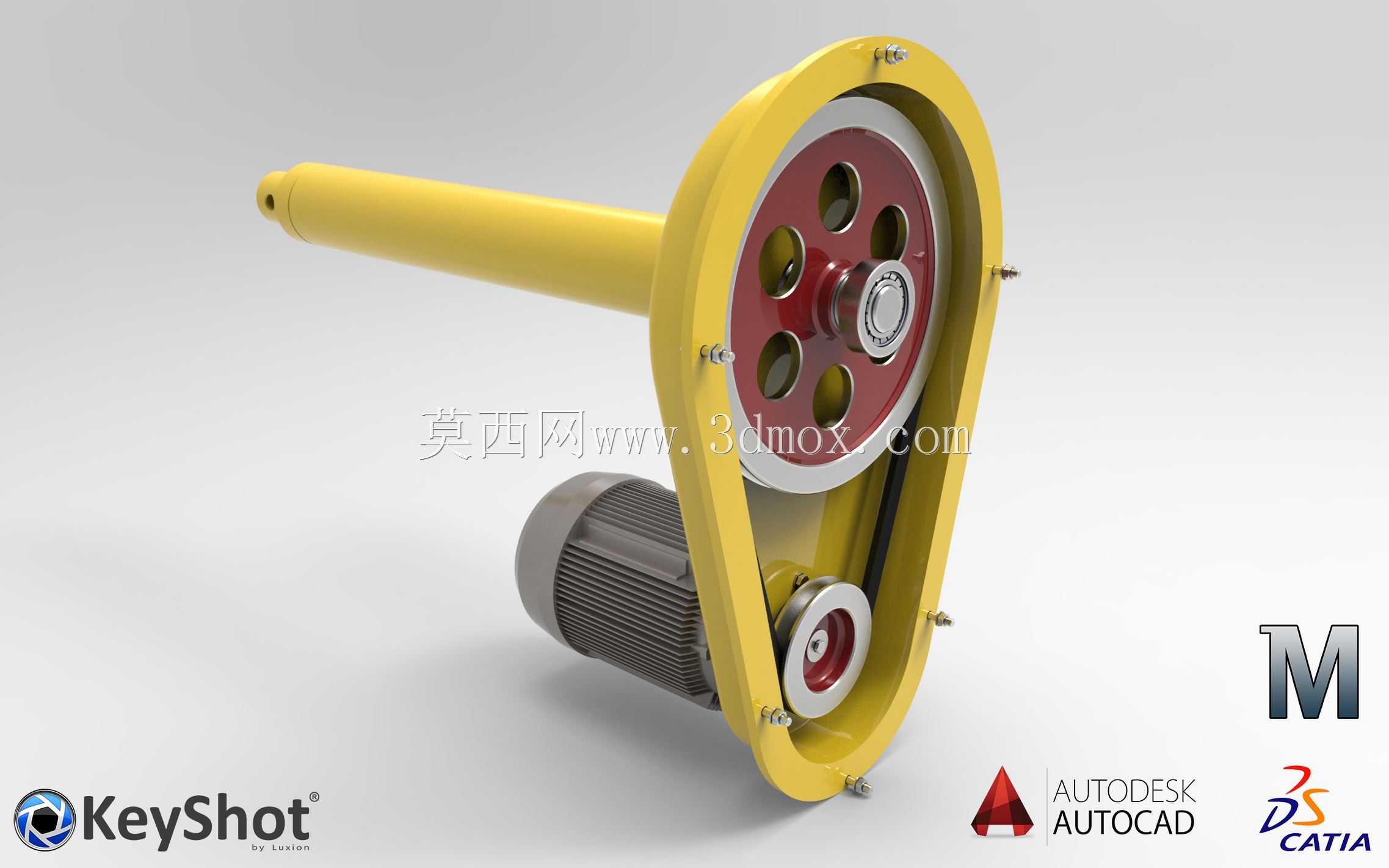

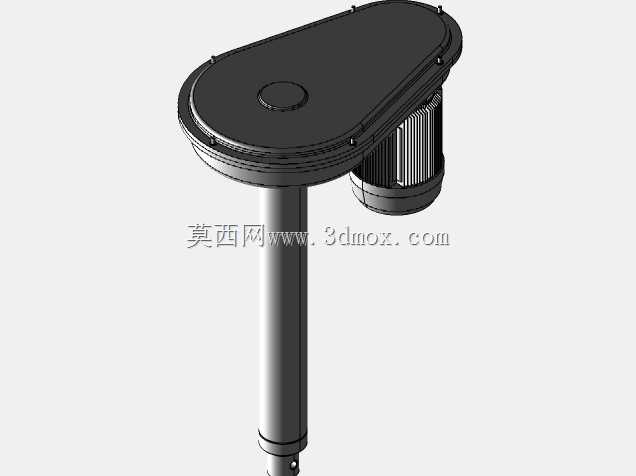

这款侧置驱动的角向传动执行机构，常应用在小型自动化生产线的工位切换、轻工设备的角度调节、门窗启闭驱动等场景中，可将驱动端的回转动力转换为垂直方向的扭矩输出，适配安装空间局促、动力源无法与输出轴同轴布置的工况。从结构设计来看，驱动单元采用侧置布局，电机输出端直接衔接内置的减速轮组，轮组封装在黄色的防护壳体内，壳体采用剖分式结构设计，既可以保证内部传动部件的防护等级，避免车间粉尘、切削液侵入啮合区域，也方便后期维护时快速开盖检查轮组磨损情况。输出轴为长杆式结构，轴身做了分段设计，靠近轮组的区段做了加粗处理来承担传动扭矩，末端做了连接接口，可直接外接摆臂、连杆等执行末端，不需要额外加装转接轴套。设计过程中优先考虑了安装边界的适配性，侧置的驱动单元与主壳体的连接位置做了下沉式处理，整体安装面保持平整，安装时可直接贴附在设备的安装立板上，不需要预留额外的避让空间，输出轴的伸出长度可根据实际安装工位的需求做同比例缩放，不会影响内部轮组的啮合精度。内部传动采用带张紧结构的轮系传动，相比齿轮传动具备更好的缓冲性能，在执行末端遇到突发卡滞时，可通过传动带的微量形变吸收冲击载荷，避免驱动电机堵转烧毁，同时轮系的传动比设置兼顾了输出扭矩与响应速度，可满足常规工位调节的动作速度要求，不会出现动作迟滞或扭矩不足的问题。壳体的边角位置做了圆弧过渡处理，既可以减少安装过程中尖锐边角对操作人员的划伤风险，也能降低设备运行过程中积尘的概率，日常清洁维护时可直接擦拭表面，不会出现清洁死角。输出轴与壳体的衔接位置设置了密封结构，可阻挡外部的水汽、粉尘进入壳体内部，延长内部传动部件的使用寿命，适配多粉尘、少量溅水的车间作业环境。
