精密木工啄木鸟式微调定位调节装置

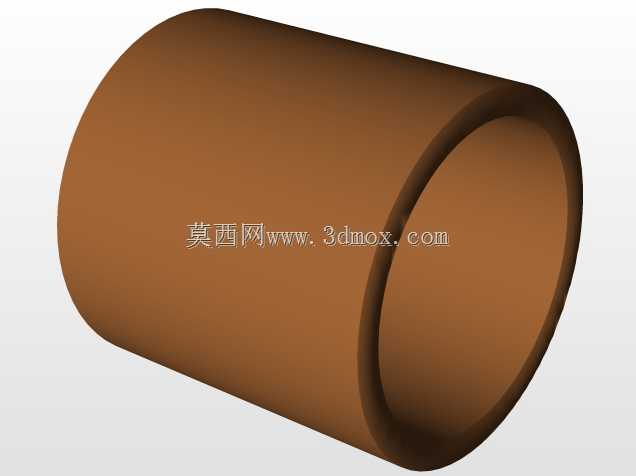

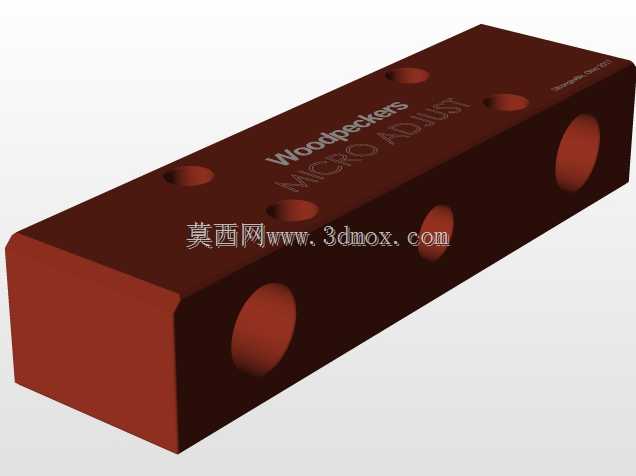

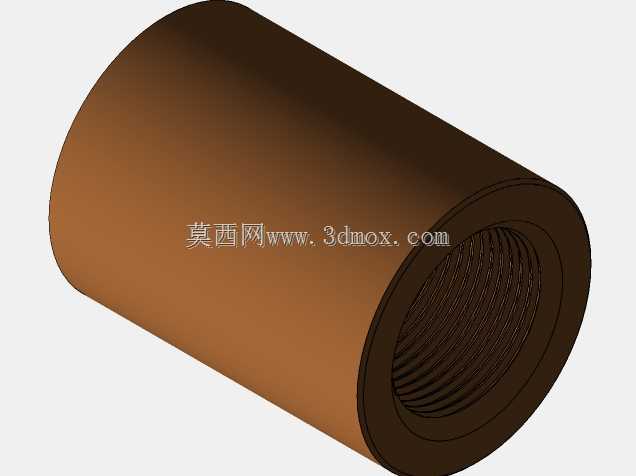

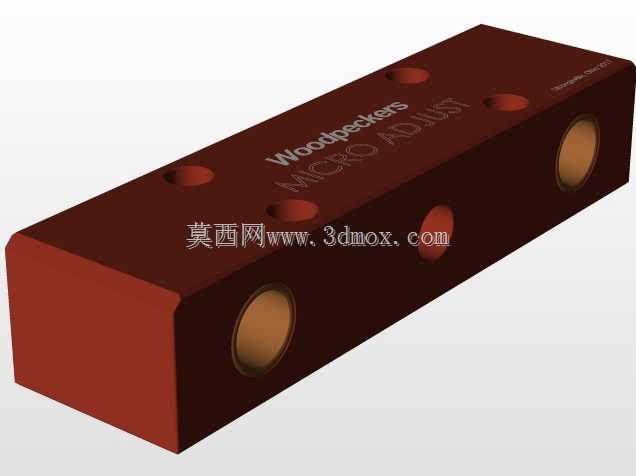

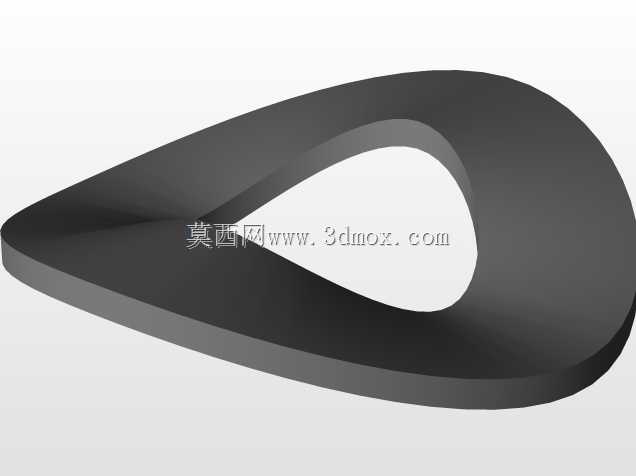

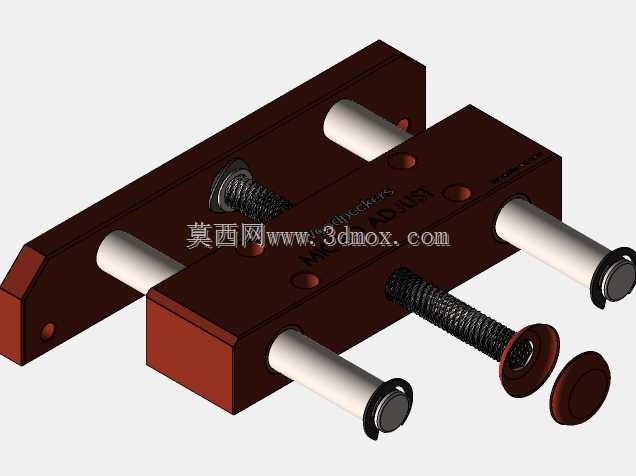

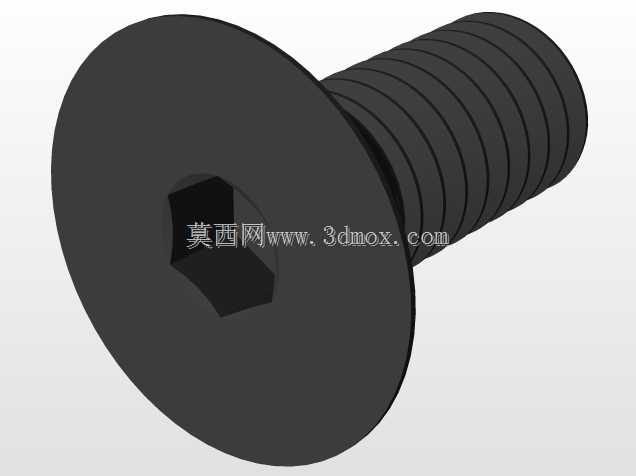

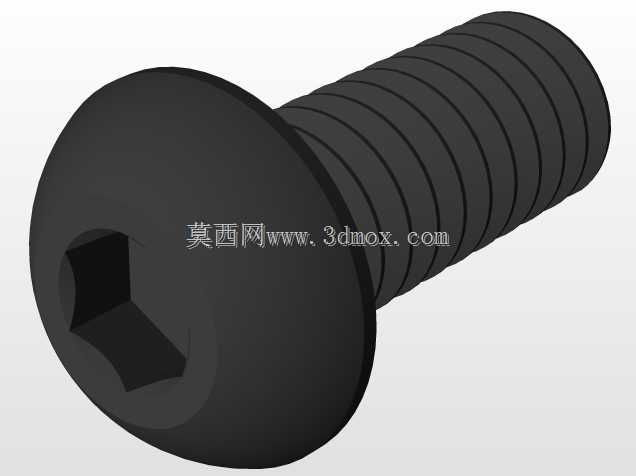

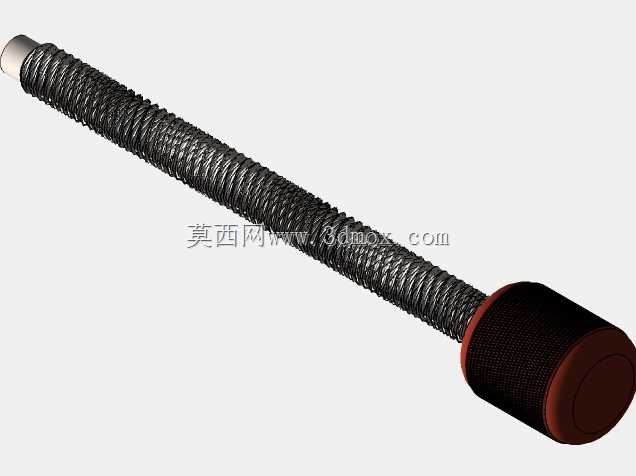

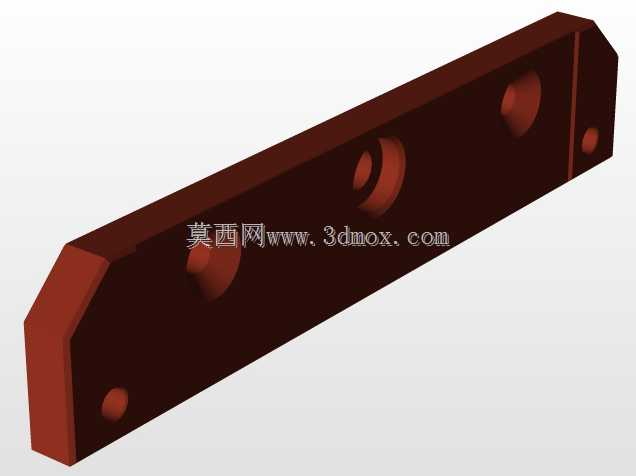

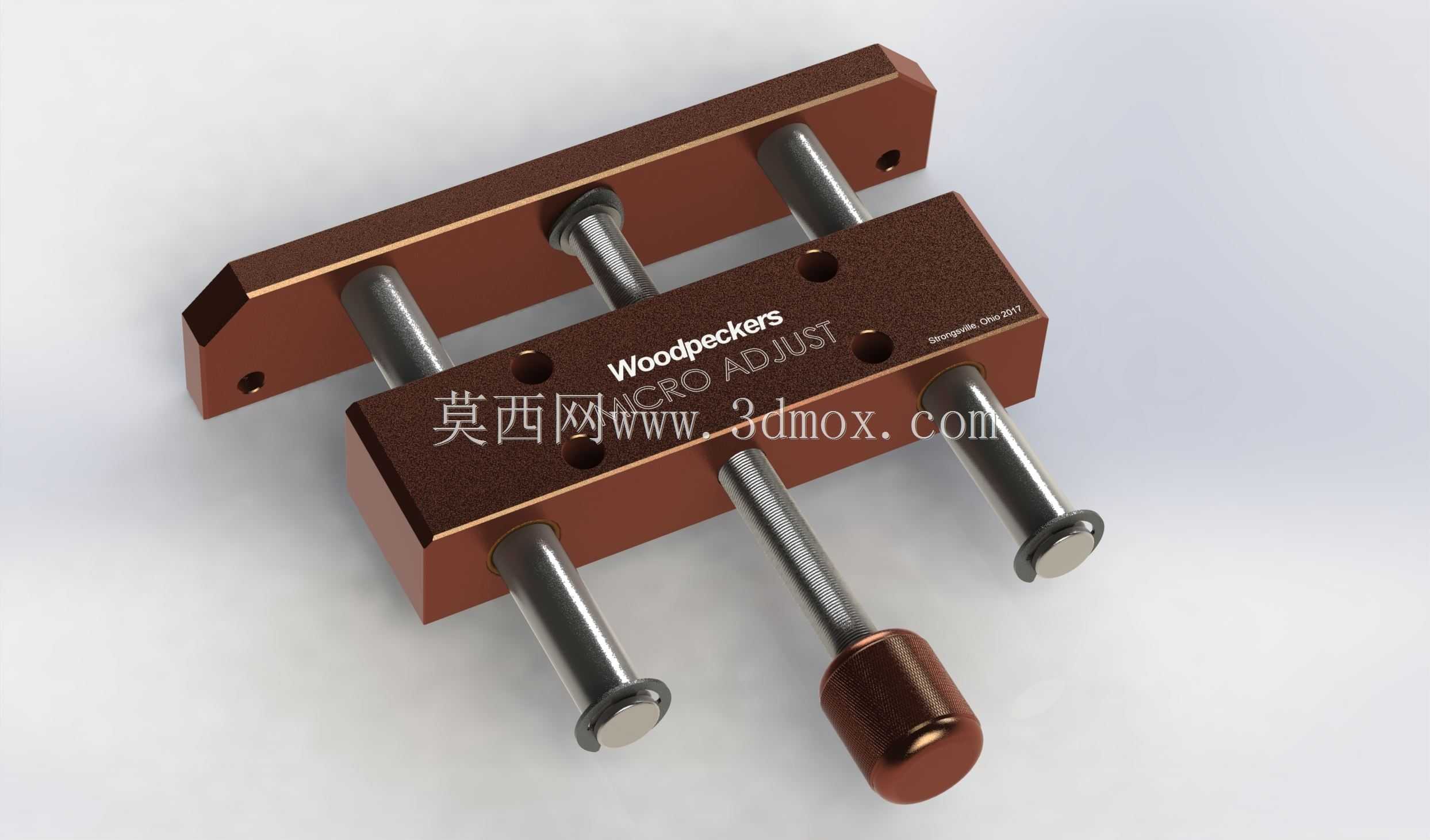

这款微调调节装置，是木工加工场景里用来做精密位置校准的核心工装配件，日常在小型木工台锯、镂铣机、雕刻机的靠档定位环节使用频率极高，能解决普通靠档锁紧后无法做毫米级位移调整的痛点，避免加工过程中反复松锁靠档带来的定位误差。从结构设计来看，主体采用分体式双座布局，固定座与滑动座之间通过三根平行光轴做导向支撑，光轴与座体的配合选用间隙极小的滑动配合公差，保证滑动过程无卡滞、无径向窜动，不会因为调节受力出现偏斜。调节端采用细牙螺杆传动结构，螺杆尾部带滚花旋钮，旋钮表面的网纹滚花是按照手动操作的摩擦力需求设计的，单手即可完成旋拧操作，细牙螺距的选型兼顾了调节精度与进给效率，每旋转一圈的进给量控制在0.5mm以内，能轻松实现0.1mm级的位置微调，完全满足实木开料、榫头加工、修边作业的精度要求。固定座上预留了沉头安装孔，安装时可以通过内六角螺丝直接固定在设备工作台的T型槽或者预设的安装平面上，安装孔的孔位间距按照通用小型木工设备的靠档安装尺寸设计，不需要额外做转接板就能适配多数常规机型。滑动座的工作面做了平面度处理，与待定位工件的接触面粗糙度控制在Ra1.6以内，靠紧工件时不会出现局部贴合不实的问题，滑动座侧面还预留了辅助锁紧的螺纹孔，调节到目标位置后可以加装锁紧螺丝，避免加工过程中受切削力冲击出现位置偏移。整个装置的外形尺寸控制得比较紧凑，总长度不超过180mm，宽度在60mm以内，安装时不需要占用过多工作台面空间，不会干涉工件的走刀路径。设计过程中特意将调节旋钮布置在装置的外侧端，操作时手部不会靠近刀具加工区域，能有效规避操作安全风险。导向光轴采用表面淬硬处理，硬度达到HRC45以上，长期往复滑动也不会出现磨损拉毛的问题，主体座体采用硬质铝合金做阳极氧化处理，重量轻且防锈性能好，车间多尘、潮湿的环境下也能长期保持调节顺滑，不会出现锈死卡滞的情况。在实际使用中，这类微调装置除了木工设备场景，也可以移植到小型激光打标机、桌面型3D打印机的平台定位、电子组装工装的位置调节环节，只要是需要小行程精密位置调整的工位，都能通过适配安装发挥作用，相比市面上常见的单杆导向微调结构，三杆平行导向的结构抗扭转能力更强，承受侧向推力时不会出现偏转，定位稳定性更优。
