切边冲压模具工装结构设计方案

项目分类:3D模型 发布时间:2021-08-31 ID:254141
  • 切边冲压模具工装结构设计方案
  • 切边冲压模具工装结构设计方案

这套切边冲压工装主要面向盘套类锻件或拉伸件的后续工序加工,在冲压生产线、锻造后处理车间中承担飞边切除、端口修平的作用。工件在下部定位型腔中完成周向定位后,上模随压力机滑块下行,切边凹模刃口沿工件轮廓完成剪切,将锻件成型时遗留的横向飞边或拉伸件边缘不齐整部分一次性剥离,相比车床车削飞边效率提升明显,且切口一致性更易控制。

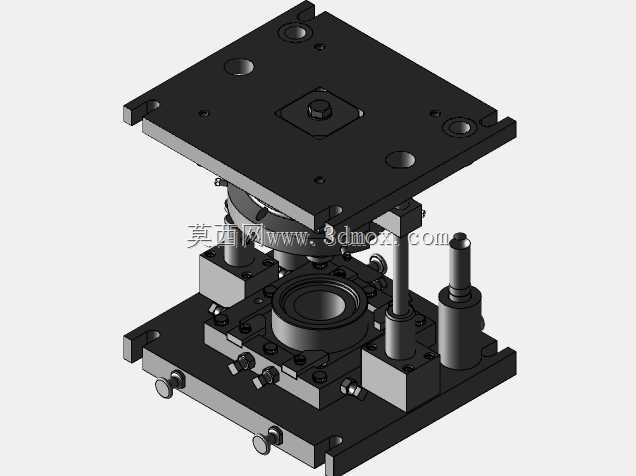

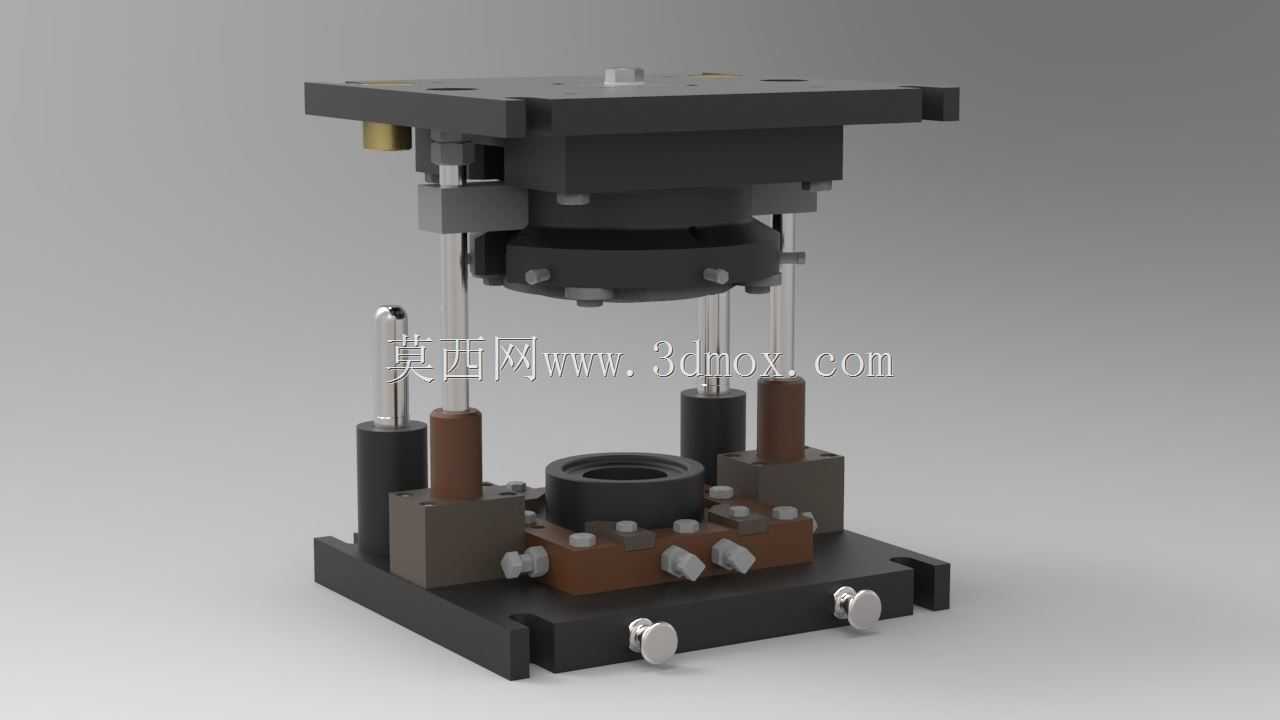

整套结构采用经典的后置导柱模架布局,上下模座通过四根独立导柱完成运动导向,导柱与导套配合段预留合理间隙以适应高速冲压时的热膨胀偏移。上模部分通过模柄与压力机滑块端面连接,切边凹模通过压板和内六角螺钉固定在上模座下方,垫板分散冲裁力避免模座局部压陷。下模部分核心为工件定位芯轴,其外形与工件内孔匹配,限制工件水平方向自由度;四周布置的可调定位块可根据工件外径微调,补偿批次间的尺寸偏差。

底座采用加厚钢板加工而成,底面铣平后可直接通过T型螺栓固定在压力机工作台面上,安装时需校准模柄中心与滑块中心的同轴度,控制在0.05mm以内可显著降低导套偏磨。四周的卸料弹性元件采用矩形弹簧搭配等高套筒,上模回程时将卡滞在凹模内的工件或废料推出,弹簧预压量按冲裁行程的15%至20%设定,既保证卸料力充足又避免过载。

设计阶段优先考虑刃口的维护更换便利性,凹模与固定板之间采用小间隙配合并设置销钉定位,刃口磨损后可快速拆卸修磨。下部定位组件采用模块化设计,更换不同规格的芯轴和定位块即可适配相近尺寸的同系列工件,减少整副模具的重复投入。废料沿下模座周边的落料斜面滑入工作台下方的废料槽,无需人工频繁清理,适配连续批量作业。

结构中所有承力螺钉均选用高强度等级,销钉采用淬硬研磨销,确保长期冲裁振动下不松动。导柱顶端设置防尘密封结构,阻挡冲压车间内的氧化皮粉尘进入导套摩擦面,延长导向部件使用寿命。整体闭合高度、模柄尺寸以及底座安装孔位均按常用开式压力机参数匹配,可直接在多数普通冲压设备上安装投产,无需对设备进行改造。
