气动夹紧夹具的结构设计与应用

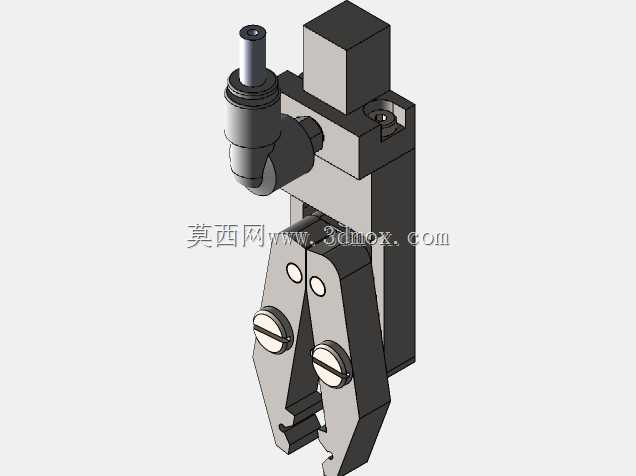

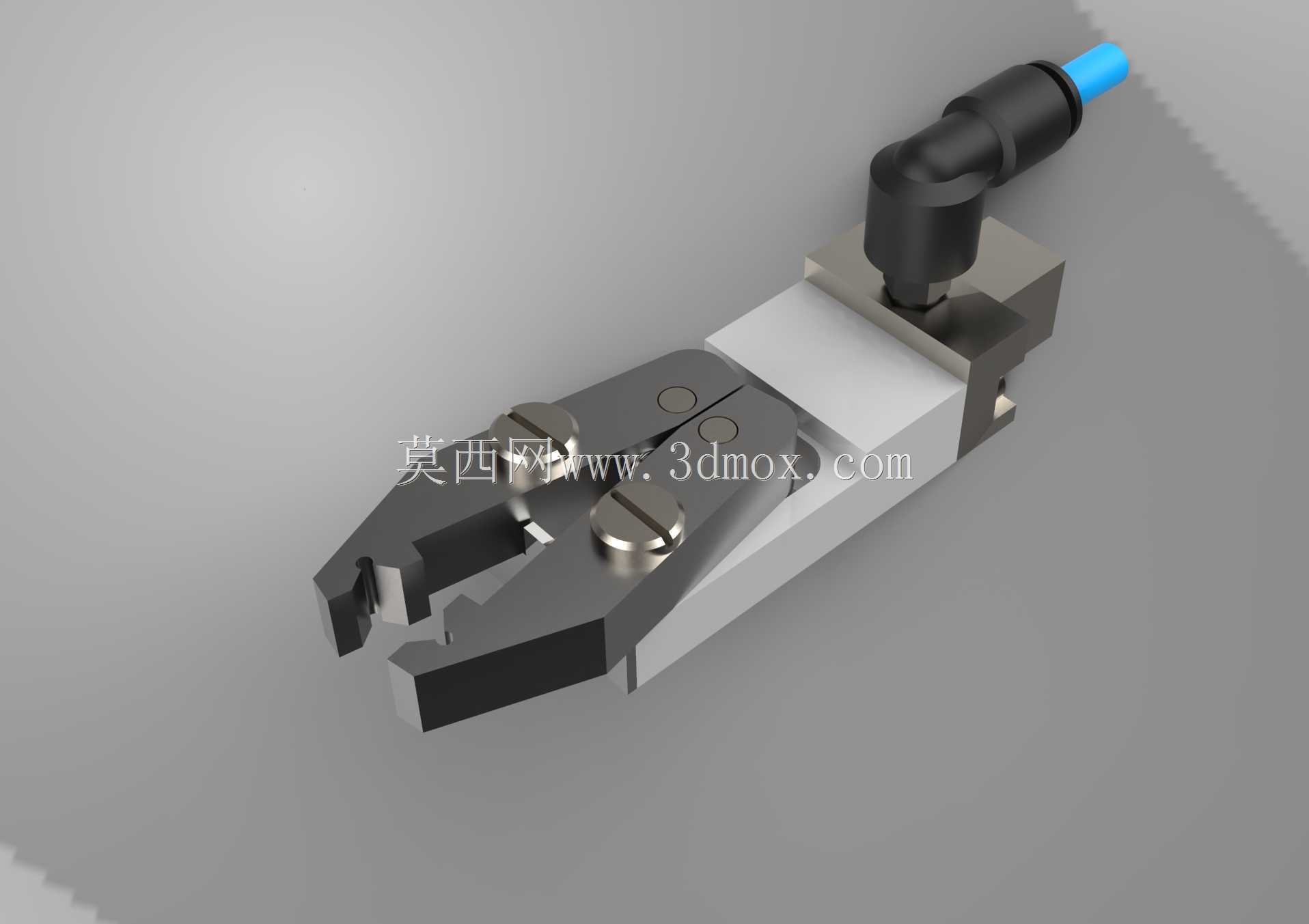

在自动化生产线与精密工装领域，气动夹紧机构是实现工件快速定位与夹持的核心执行单元。这款气动夹紧夹具采用平行夹爪式结构设计，通过压缩空气驱动内部活塞运动，将气压能转化为夹爪的机械夹紧力，适用于电子装配、轻工包装、机床上下料等需要频繁取放与定位的工况。从结构布局来看，夹具主体采用模块化设计，夹爪部分通过两颗紧固螺钉与滑动座连接，便于根据工件外形更换不同规格的夹指，提升了机构的通用性。夹爪夹持端设计有V型定位槽，能够对圆柱形或小型矩形工件实现自动对中，减少定位误差。气动接头采用侧置式快插结构，与缸体呈一定角度安装，这种布局有效节省了轴向安装空间，避免气管在夹具往复运动中与周边设备发生干涉。在实际选型与安装过程中，需重点关注其安装边界尺寸。夹具底座设有标准安装孔位，可直接固定于型材支架或设备工作台面。设计时应预留夹爪完全张开与闭合时的行程空间，同时考虑气管的最小弯曲半径，防止气流受阻影响夹紧响应速度。夹爪的开合行程决定了可容纳工件的最大直径或宽度，而夹紧力则与供气压力直接相关，在应用中需根据工件材质与表面要求调节气压，避免因夹持力过大导致工件变形或表面压伤。该机构的设计思路围绕高响应与高可靠性展开。缸体与滑动部件之间采用精密配合，减少运动过程中的旷量，保证重复定位精度。整体外形紧凑，结构简单，相较于液压夹紧方案，气动介质清洁且维护便捷，特别适合对环境洁净度有要求的装配工位。在三维建模过程中，需准确还原夹爪的运动包络，验证在极限开合位置是否存在结构干涉，同时模拟气管接头在实际装配中的操作空间。这类夹具通常配合电磁阀与磁性开关使用，通过磁性开关检测活塞位置，将夹爪的开合状态反馈给控制系统，实现与整线自动化流程的联锁控制。在机械结构设计层面，夹爪的受力点经过优化，夹紧力直接作用于工件支撑面附近，降低了倾覆力矩。紧固件采用标准内六角螺钉，方便日常维护与拆卸。整体结构没有冗余的复杂传动链，故障点少，能够在高频次的往复运动中保持稳定的工作状态，是工装自动化设计中典型的基础执行部件。
