熔融金属回收铸锭成型模架

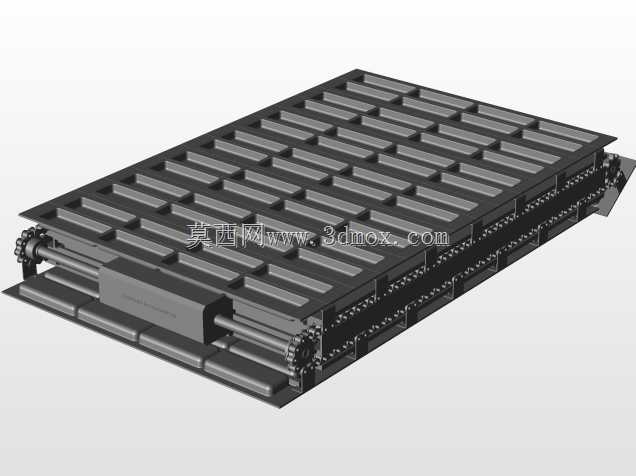

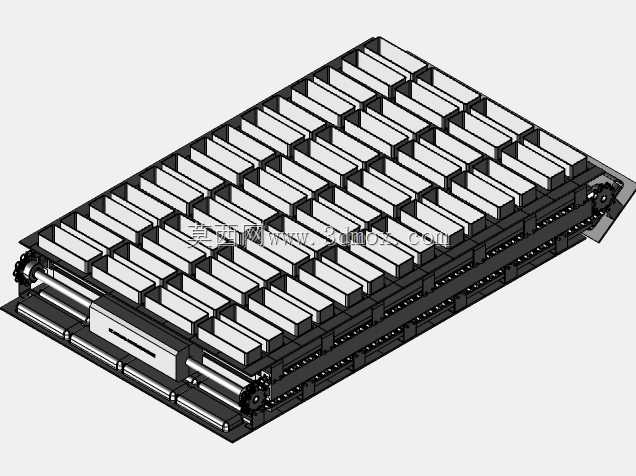

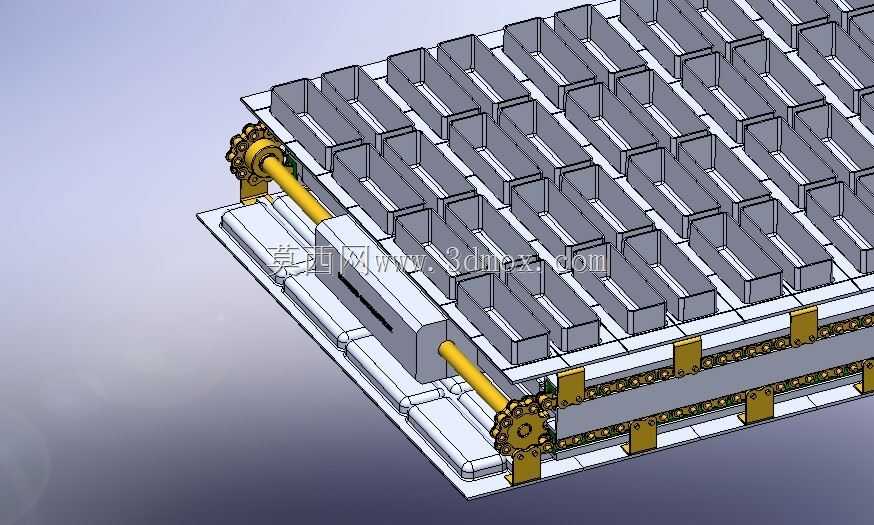

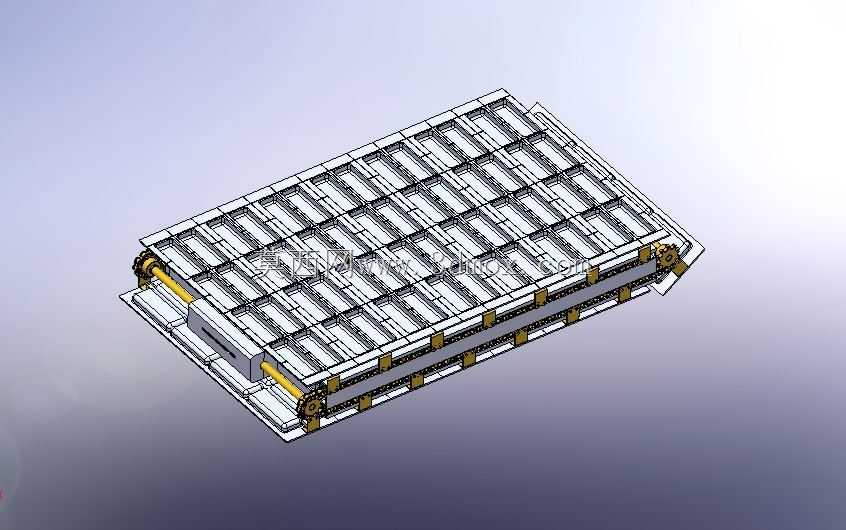

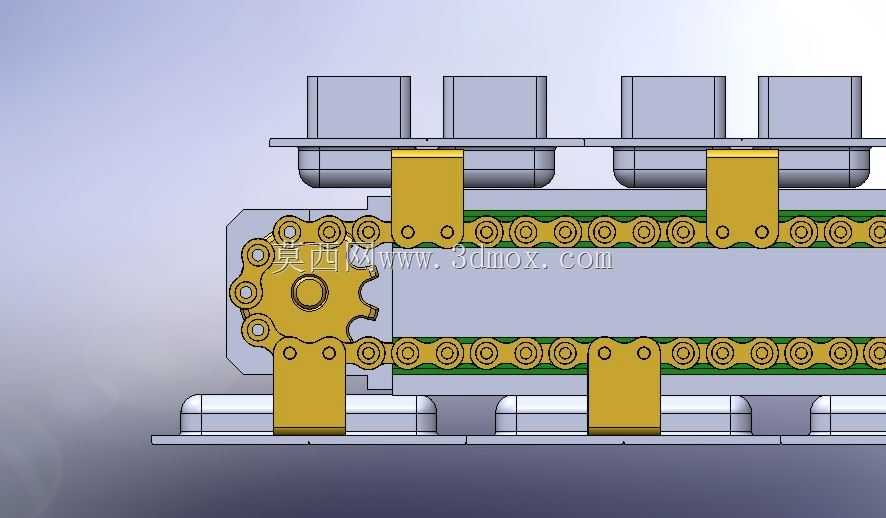

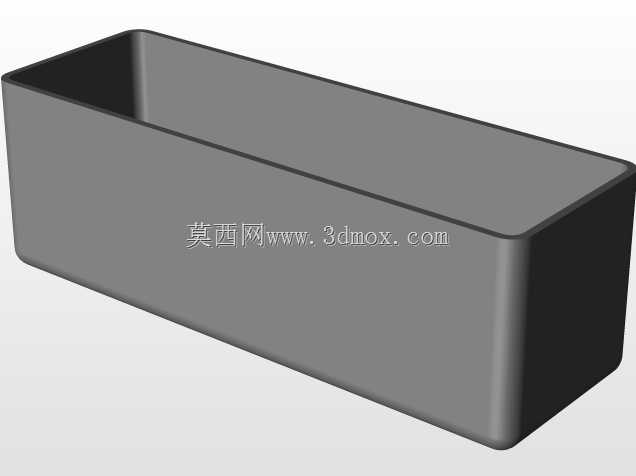

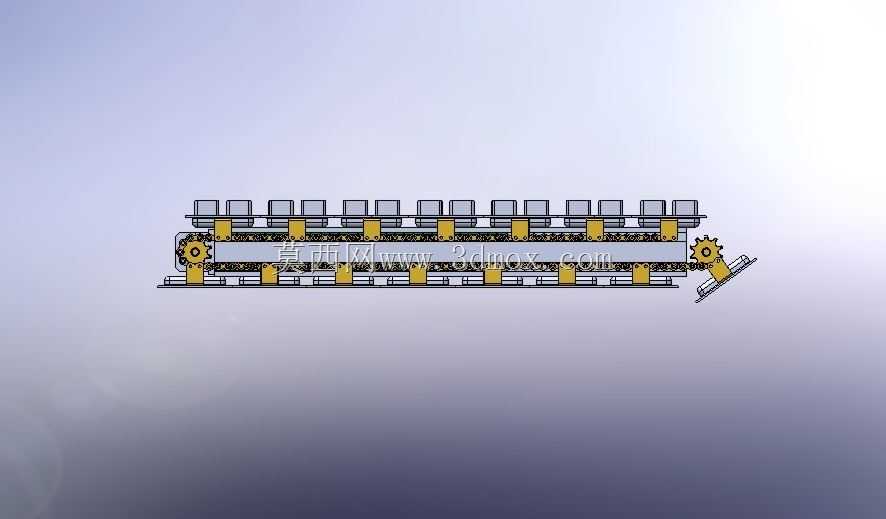

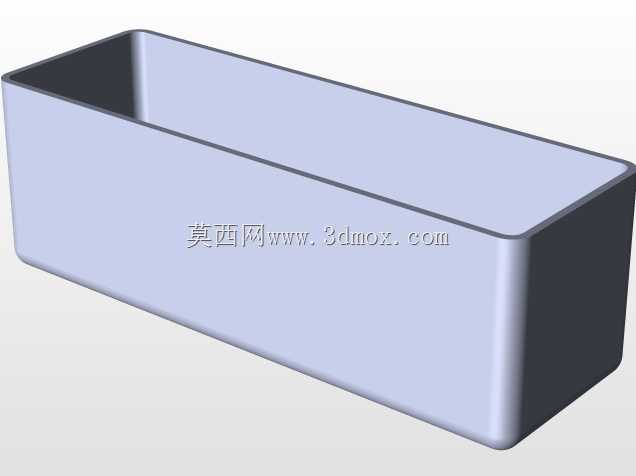

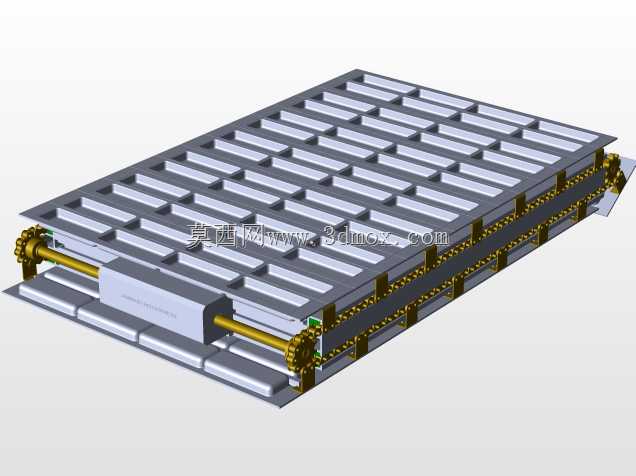

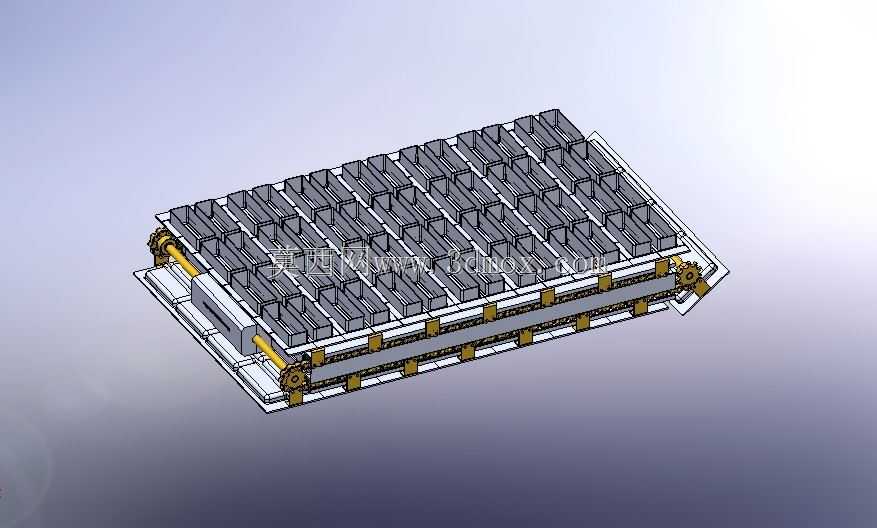

该模架面向铝、黄铜、铜等有色金属回收再铸场景，布置在小型高温熔化炉与鼓式炉连续铸造线之后，承接已熔化成液态的回收料，将其分配至各成型模腔，冷却后形成规则半成品锭坯，供后续直线电机、箱体类零件或其他铸造制件再加工使用。整体采用长方阵列式布局，上表面由多排独立模格组成，模格之间以加强筋分隔，既提高板面刚度，也控制铸锭凝固时的热变形边界；两侧设置带张紧调节的链条输送结构，黄色轴端与滚轮组件用于把模架接入连续生产线，实现浇注、移送、暂存和冷却的工位衔接。设计时优先考虑高温金属反复接触带来的热疲劳问题，模腔边缘留有倒角与拔模斜度，便于凝固后的锭坯脱出；底部及侧边布置定位块和连接点，可与机架、导向件、驱动链轮形成明确安装关系。外形边界呈扁平矩形，长度方向对应多工位节拍，宽度方向覆盖成排模腔，高度由模腔深度、链条回程空间和下部支撑梁共同决定；安装时需保证两侧链轮轴线平行、链条张紧适度，并在模架下方预留冷却空气流通或收集滴落金属的空间。对于结构设计人员，建模重点在于模格阵列的一致性、热膨胀方向的释放、输送链与模体的相对位置，以及易损导向件的可更换性；对于设备选型人员，则需结合炉后出液量、单锭重量、凝固时间和产线节拍，核算模格数量、链条节距、驱动扭矩和冷却停留长度。该结构不追求复杂机构，而强调在高温、重复浇注和连续输送条件下保持尺寸稳定、定位可靠和维护方便。
