带格栅凸耳的浅腔铸造成型件结构设计

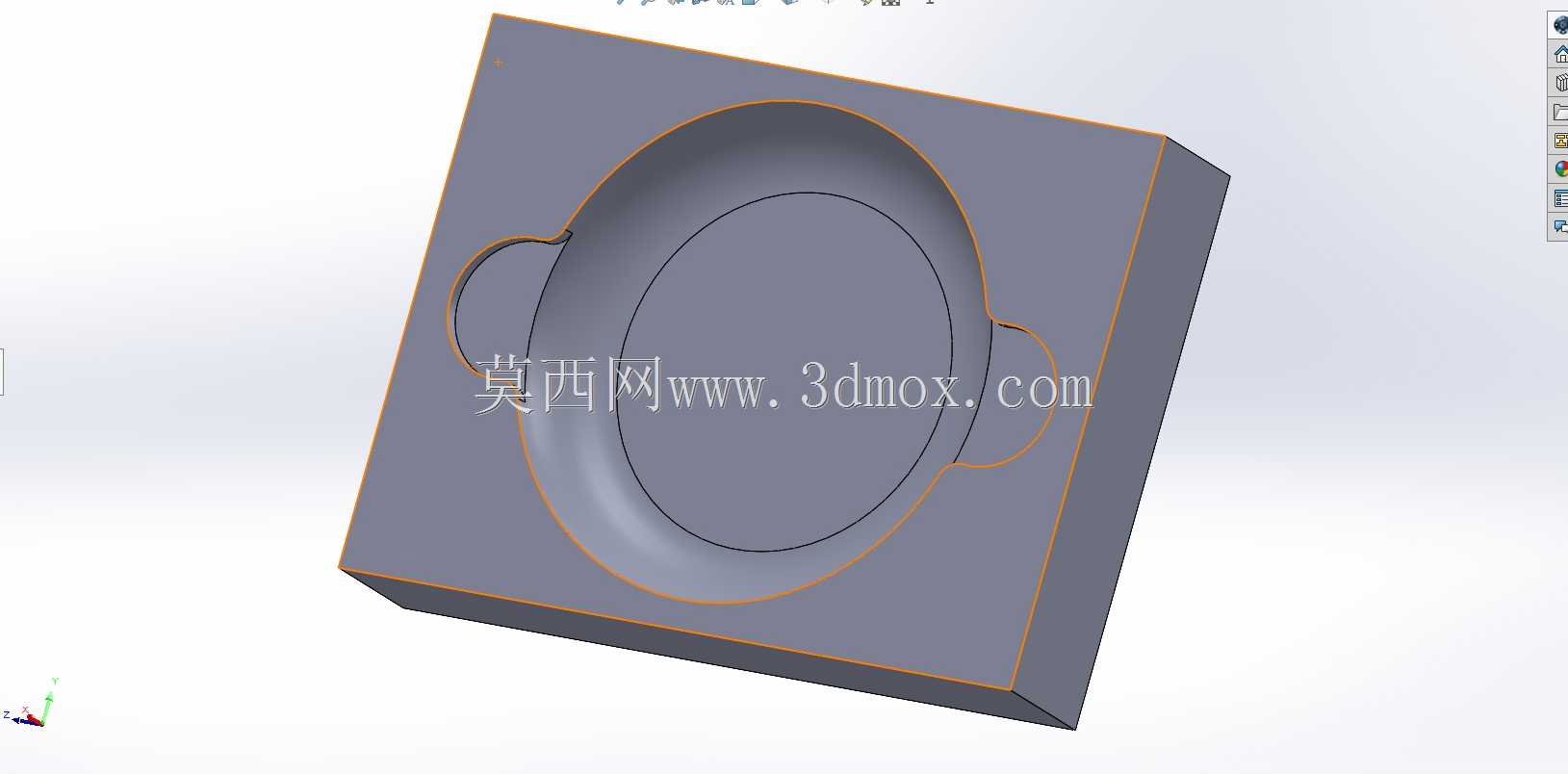

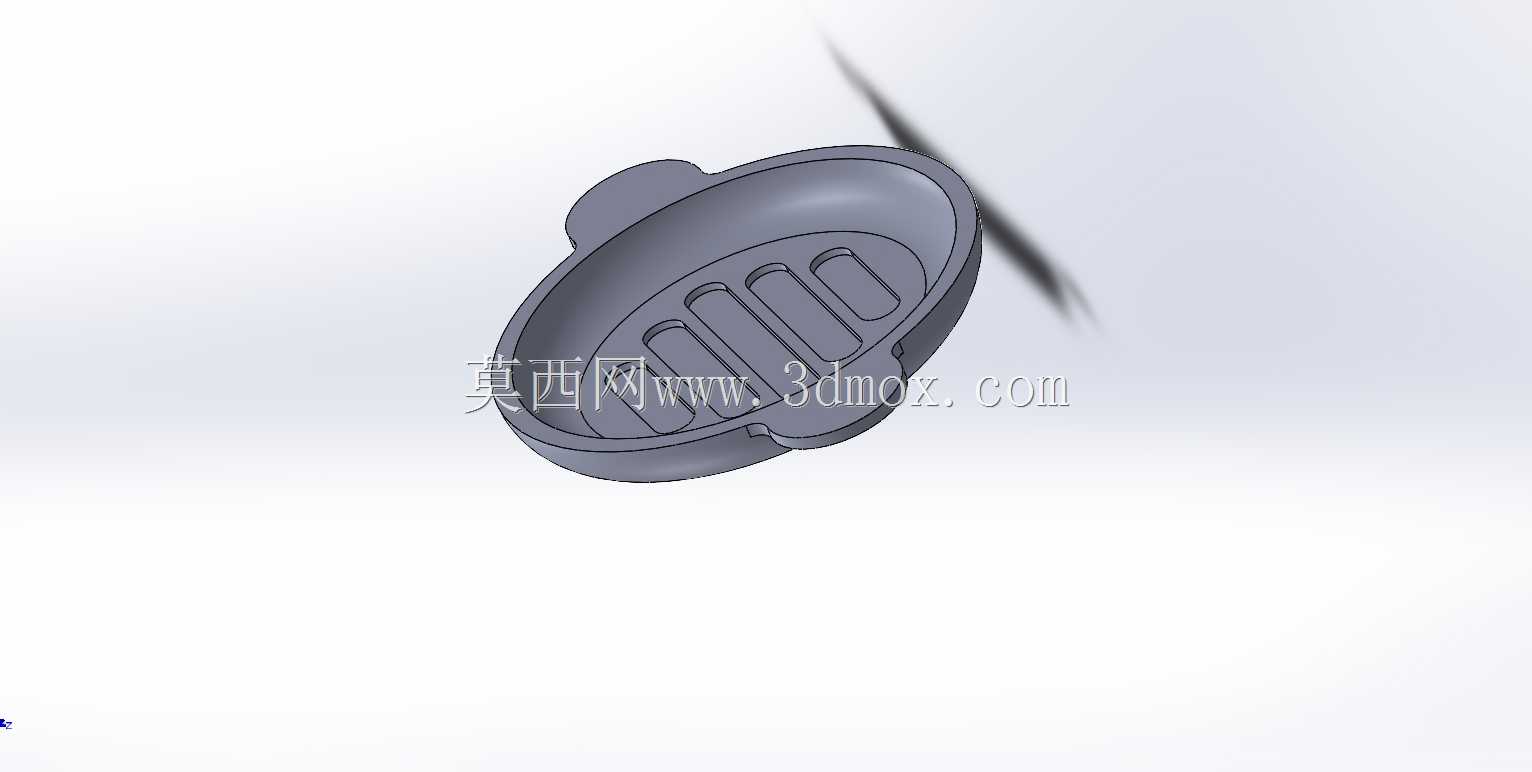

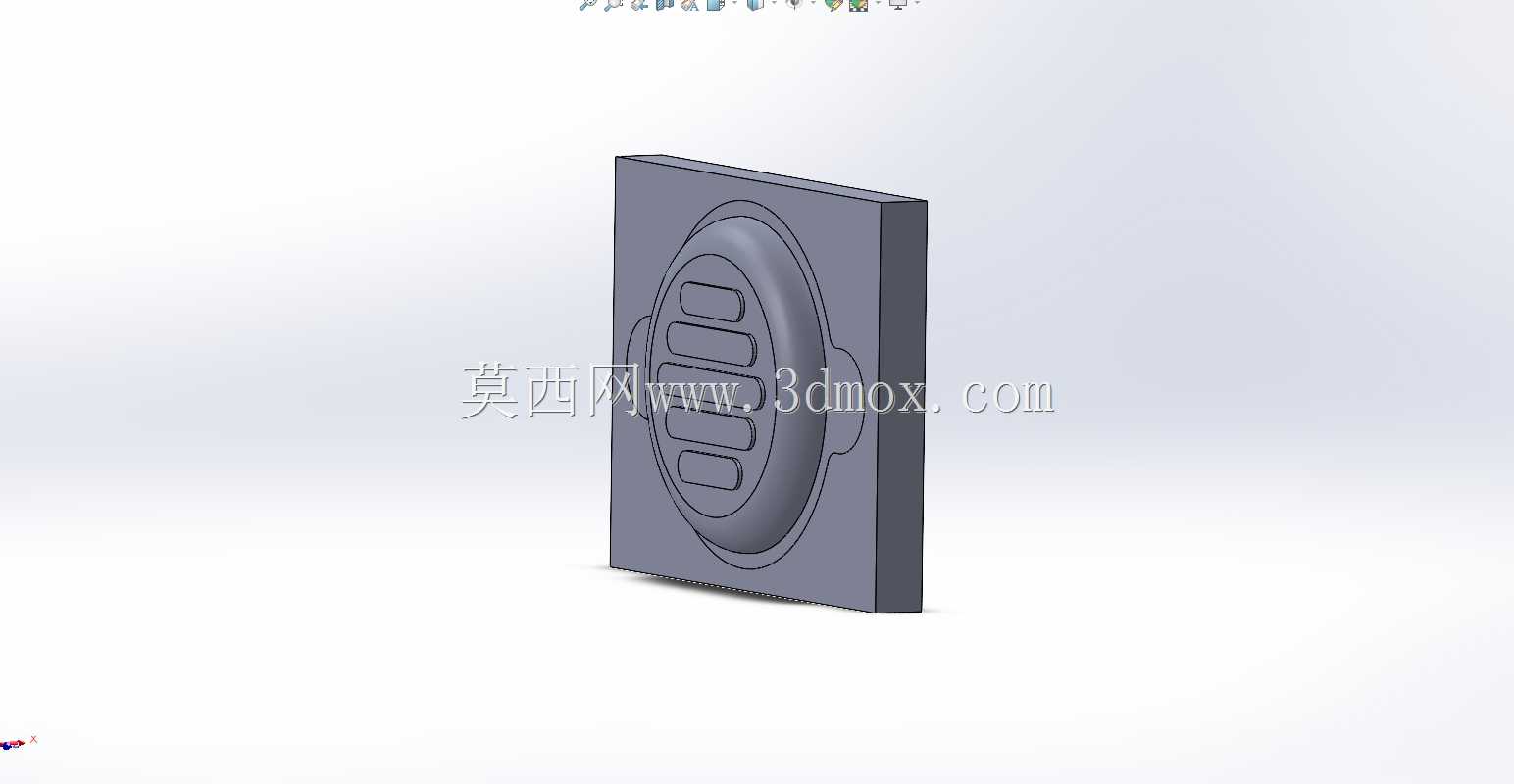

日常接触的小型民用铸件里，这类带浅腔与内置格栅的结构件应用场景十分广泛，小到厨卫沥水配件、小型设备接油托盘，大到工业设备的小型导流容腔、物料筛分承托件，都能见到同结构逻辑的铸造成品。做这类铸件的模具设计时，首先要匹配实际生产的浇注与脱模逻辑，不能只盯着外观造型做曲面。先看产品的功能特性，浅腔结构本身承担容置、导流或者承托的作用，腔体内的平行格栅不是装饰结构，一方面是提升腔体整体的结构刚性，避免薄壁铸件在冷却或者受载时出现翘曲变形，另一方面如果是沥水、导流类用途，格栅的间隙直接决定过流能力与拦截杂物的尺寸阈值，设计时要根据实际工况调整格栅的厚度与间距，不能照搬通用参数。外侧的两个对称凸耳是安装定位结构，做模具分型的时候要重点考虑凸耳的拔模角度，避免脱模时出现拉伤，同时凸耳上的安装孔位要预留足够的加工余量，毕竟铸件成型后会有尺寸公差，直接铸出的孔位精度很难满足装配要求，预留0.2到0.5mm的机加工余量是行业内比较通用的做法。设计思路上，这类浅腔铸件优先采用一模一腔的结构布局，浇注口设置在腔体侧壁无格栅的位置，避免铁水或者铝水直冲格栅部位造成冲砂缺陷，排气槽要沿着型腔的边缘以及格栅的间隙走向布置，保证浇注时型腔内的空气能顺利排出，减少气孔、浇不足的缺陷。外形尺寸方面，这类小型铸模的整体安装边界要适配常用的小型压铸机或者砂型造型平台，模架的长宽尺寸控制在300mm以内，合模高度匹配常规小型铸造设备的开模行程，不需要额外定制非标模架就能直接上机生产。腔体内的格栅高度不能超过腔体深度的三分之二，不然格栅部位的冷却速度和腔体侧壁不一致，很容易在格栅根部出现应力集中导致的裂纹，格栅的根部要做R0.5的圆角过渡，既方便脱模，也能减少应力集中问题。实际生产验证中，这类带内置格栅的浅腔铸件最容易出现的问题是格栅部位的冷隔，所以做模具的时候要在格栅对应的模腔位置预留冷却水路的安装位，通过控制模温来调整金属液的充型速度，保证金属液在充满整个型腔前不会提前凝固。另外腔体的侧壁要做1到1.5度的拔模斜度，顺着脱模方向设置，不能出现倒扣结构，如果有功能要求必须做倒扣的话，要额外设计抽芯机构，会大幅提升模具的制造成本，对于这类小型民用铸件来说，优先通过结构优化避免倒扣，能有效控制生产的综合成本。
