弹簧顶升式矩阵定位工装夹具结构

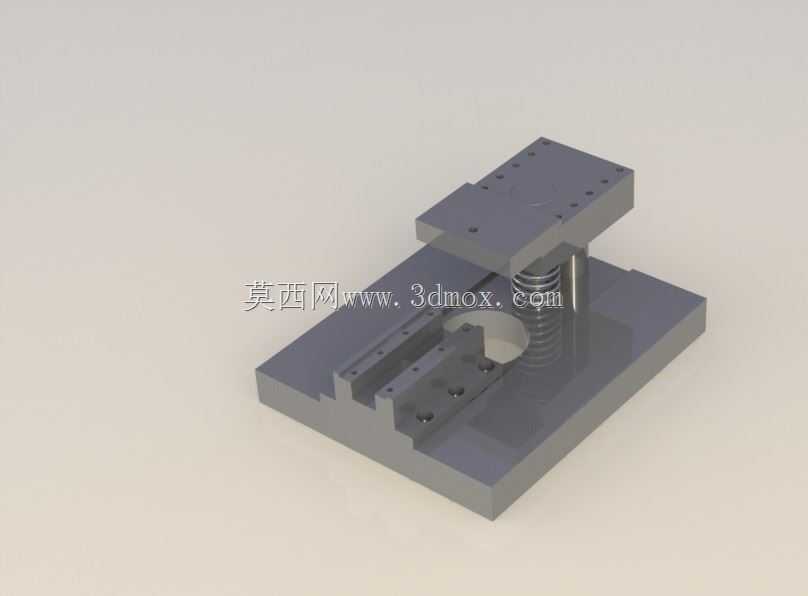

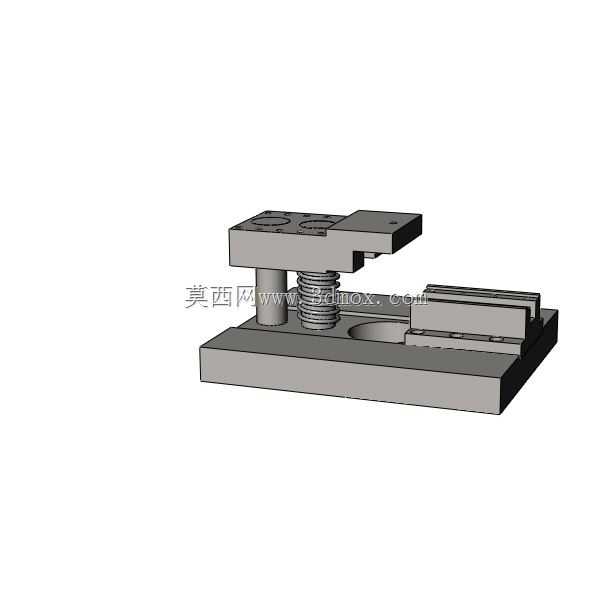

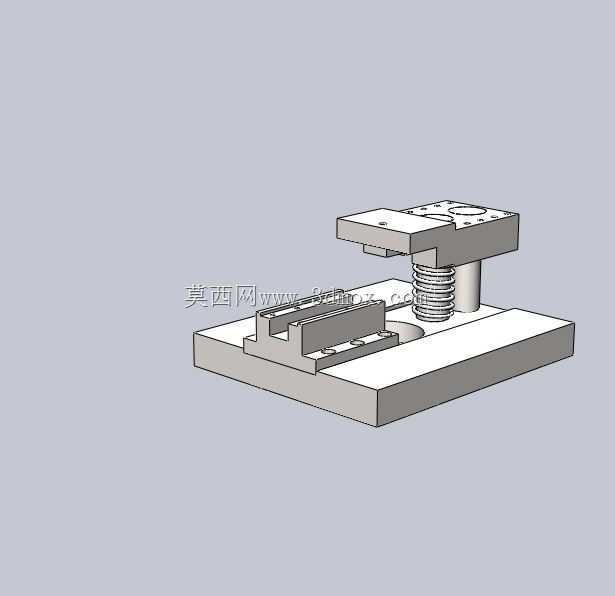

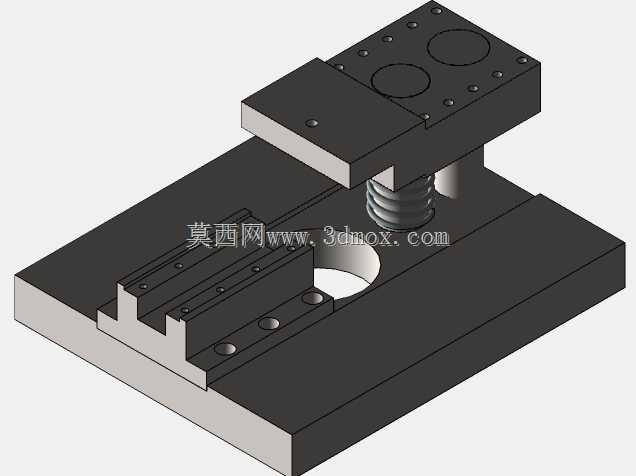

这套矩阵式顶升定位工装，核心采用弹簧预紧的浮动支撑结构，主要应用在自动化生产线的工件托举、工位转序以及精密装配场景中，常见于3C电子小件组装、五金件压装工位、小型零部件检测线的载具定位环节，可直接嵌入流水线工位的安装台面，替代传统固定式定位块，适配多批次小批量的柔性生产需求。从结构功能来看，下层基座开设了平行导向槽，既承担整体安装基准的作用，也为上层滑动板提供直线运动的导向约束，避免顶升过程中出现横向偏移；中间的压缩弹簧作为复位动力源，在无外部压合力作用时，可将上层载板顶起至设定行程高度，当外部施压机构下压后，载板沿导向方向回落，配合工位上的定位销完成工件的精准锁止，施压撤除后弹簧自动带动载板复位，无需额外配置气动或液压驱动元件，简化了工位的动力配套逻辑。设计过程中优先考虑了安装边界的适配性，下层基座的底面为完整的安装基准面，四周预留了沉头安装孔位，可直接通过内六角螺栓固定在标准铝型材工作台或者钢板工位台面上，基座的长宽尺寸按照常用流水线工位的预留空间设定，不需要对现有工位台面做大规模改造即可完成部署；上层载板表面加工了矩阵排布的螺纹安装孔，可根据不同工件的外形尺寸更换定位块、夹紧块或者仿形托块，孔位的矩阵间距按照通用工装的模数设定，兼容大部分小型工件的装夹需求，不用重新加工载板就能快速换型。导向结构的设计做了针对性优化，基座两侧的导向槽采用台阶式限位结构，除了引导上层板的直线运动，还能限制载板的最大顶升行程，防止弹簧弹出载板出现脱落风险；弹簧安装位置预设了同心定位柱，弹簧套入定位柱后不会在往复运动中出现侧向移位，长期运行也不会出现弹簧卡滞、偏磨的问题。载板与基座的滑动接触面预留了合理的配合间隙，既保证运动过程顺滑无卡滞，也控制了配合间隙带来的定位误差，常规工况下重复定位精度可以满足大部分装配、检测工序的要求。整体结构没有复杂的传动零件，所有构件都采用常规机械加工工艺即可制作，基座和载板可选用45号钢经调质处理后铣削成型，受力接触面做表面淬火处理提升耐磨性能，弹簧选用标准圆柱螺旋压缩弹簧，根据所需顶升力和行程选配对应参数即可，后期维护仅需定期清理导向槽内的加工碎屑、在滑动面涂抹少量润滑脂，磨损后更换弹簧或者滑动板就能恢复工装精度，维护成本远低于带动力源的自动顶升工装。在实际产线布局中，这类工装可以单台使用，也可以多台并排组成矩阵式装夹工位，一次装夹多个工件同步完成压装或者检测工序，大幅提升工位的作业效率，无动力的设计也让它可以在无尘车间、防爆车间等不便部署气动管路的特殊场景中稳定使用。
