露天钢结构仓储棚架结构设计方案

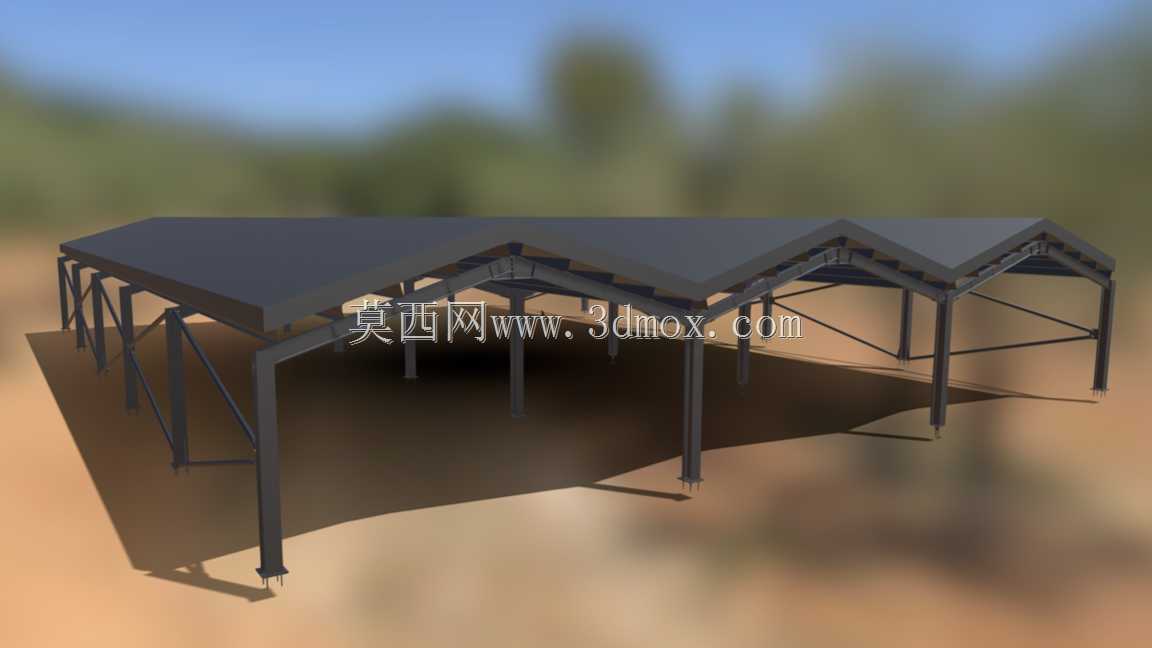

这套棚架结构主要面向乡村及城郊的露天仓储需求，适用于农资堆放、建材周转、小型工程机械临时停放等场景。整体未设置围护墙体与门扇，仅通过立柱与屋面形成遮蔽空间，保证通风与通行效率的同时，降低物料转运过程中的遮挡阻碍，适合叉车、小型农用车直接进出作业。

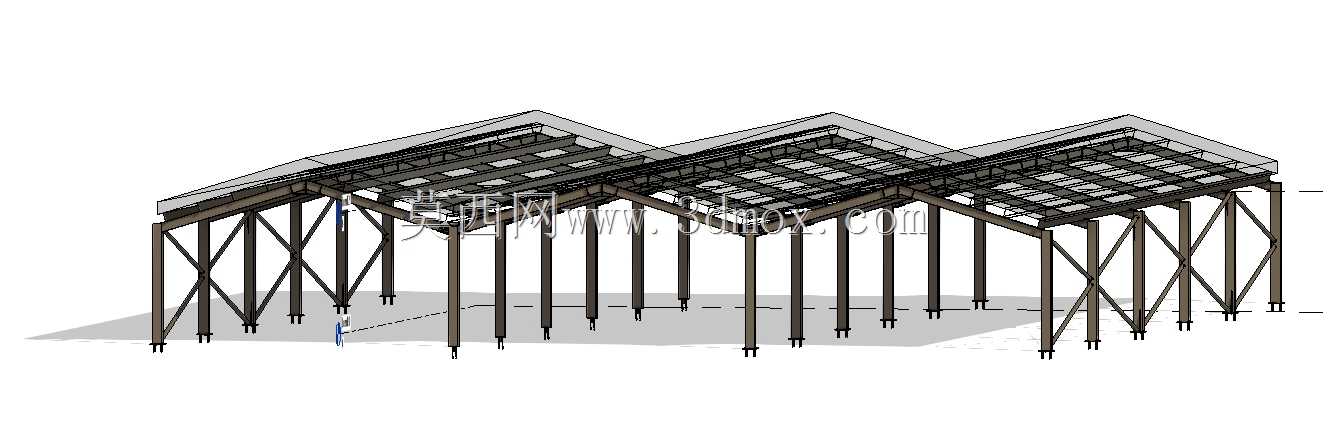

从结构受力角度看，立柱采用变截面H型钢形式，柱脚通过锚栓与独立基础连接，能够有效传递竖向屋面荷载与水平风荷载。屋面梁采用折形桁架组合形式，多跨连续布置，既减少了单跨梁的截面高度，也提升了整体结构的侧向刚度。折形屋面的坡度设计兼顾了排水与造型需求，雨水可沿屋面坡度向两侧排出，避免屋面积水造成附加荷载。

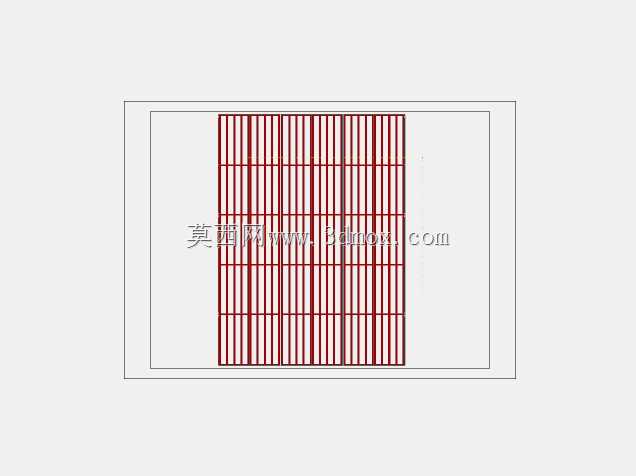

建模过程中，梁柱节点、腹杆连接位置均按实际焊接与螺栓连接关系进行还原，腹杆与弦杆的相贯线处理清晰，可直接用于结构干涉检查与施工交底。柱间支撑沿纵向间隔布置，用于增强结构纵向稳定性，抵抗风荷载及可能的吊车制动水平力。屋面檩条按等间距排布，为屋面板提供连续支撑，建模时保留了檩条与主桁架的连接位置，便于后续围护系统深化。

安装边界方面，立柱定位需结合场地硬化范围与基础放线确定，柱脚锚栓预埋精度直接影响后续钢架拼装效率。多跨连续布置时，相邻桁架的标高与轴线偏差需控制在允许范围内，避免屋面系统安装出现错台。棚架四周未设墙体，设备与物料堆放应保持与立柱的安全距离，避免碰撞柱脚及支撑构件。屋面系统安装应在主钢架校正固定后进行，先安装檩条形成稳定体系，再铺设屋面板，以保证施工阶段结构安全。

该结构形式构件标准化程度较高，便于工厂预制与现场装配，用钢量相对可控，适合对建设周期与成本敏感的中小型仓储项目。
