双缸活塞式动力机构结构设计

这套双缸活塞式动力机构的核心价值，在于把往复直线运动与旋转运动的转换逻辑做了紧凑化呈现，在小型动力输出、教学演示、便携气动设备以及微型动力单元开发场景中都能找到对应定位。从实际用途看，它既可以作为小型内燃机的原理验证载体，也能在压缩空气驱动工况下充当双缸气动执行单元，为需要稳定往复动力输出的小型工装、实验台或教学设备提供动力来源。

功能特性上，两组平行布置的活塞缸体通过共用的曲柄连杆机构完成动力耦合，单缸的做功行程可以通过曲轴相位差互补，大幅降低单缸机构常见的输出脉动，让动力传递更平顺。缸体与上部曲轴座采用分体式连接结构，活塞环区域预留了密封件安装槽位，既可以适配燃油工况下的活塞环密封，也能更换为气动密封件满足压缩空气驱动需求。曲轴输出端采用阶梯轴结构，可直接连接联轴器、飞轮或者小负载传动轮，不需要额外加装转接座就能完成动力输出对接。

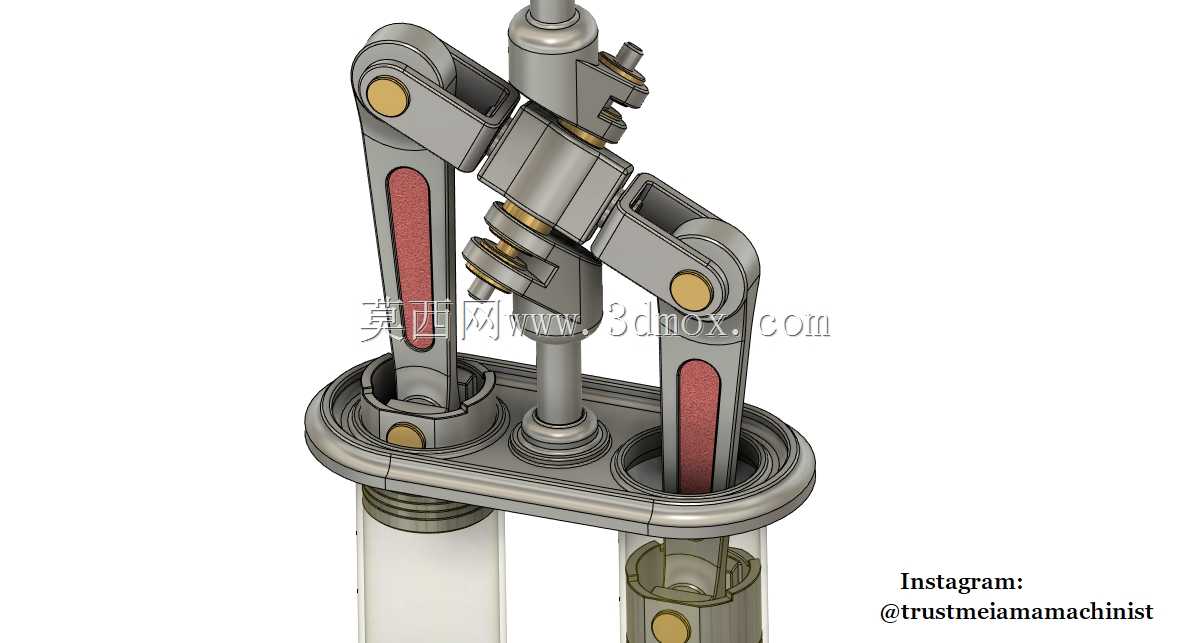

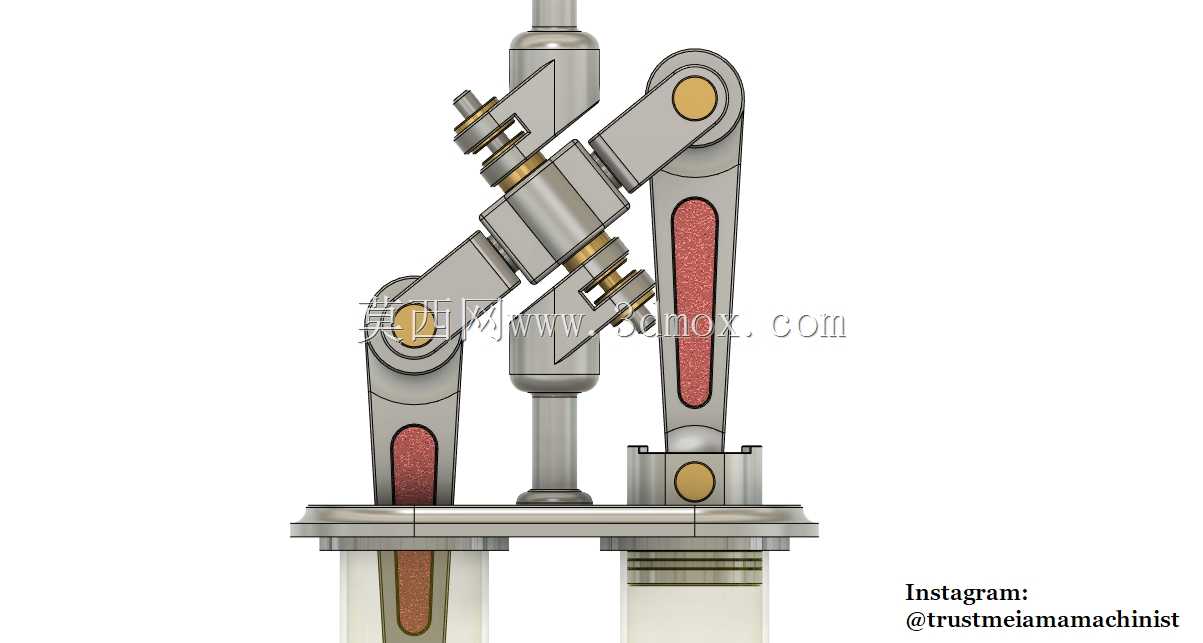

设计思路上没有盲目追求缩小体积，而是优先保证运动部件的拆装可达性：连杆大头采用剖分式轴承盖结构，松开紧固螺栓即可单独拆卸连杆与活塞组件，不需要整体拆解曲轴箱；两个缸体的安装孔位采用对称布局，备件互换性强，后期维护时可以单独更换单侧磨损的缸套或活塞，降低运维成本。上部的摇臂与气门驱动结构做了集成化布置，润滑油道沿曲轴支座内部铣削成型，避免了外接管路带来的泄漏风险，同时能保证曲轴轴颈、连杆销轴等高频摩擦部位获得持续润滑。

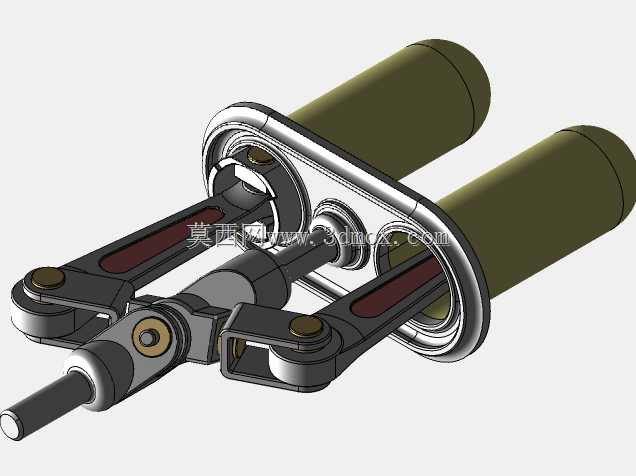

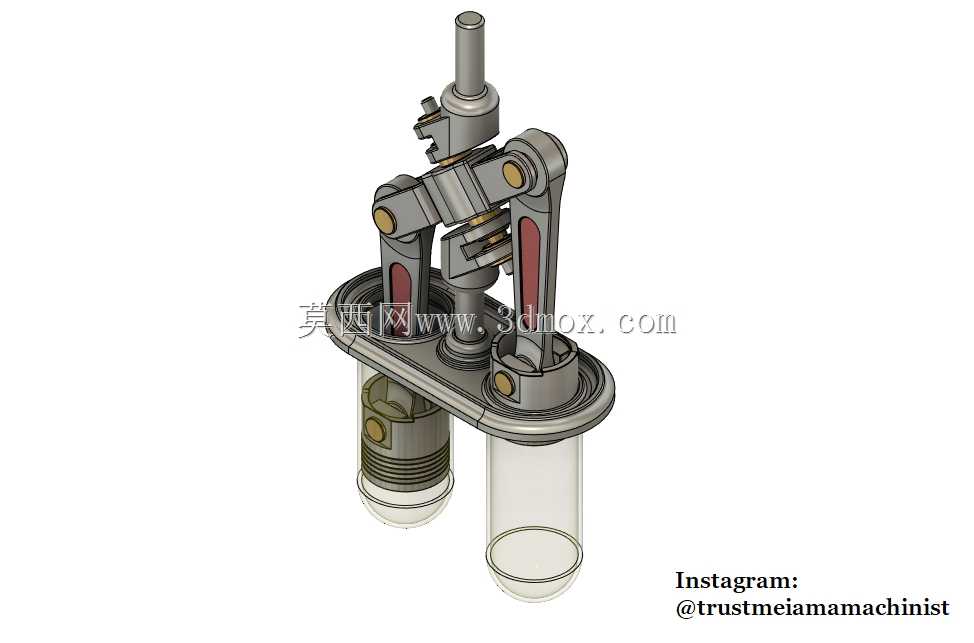

外形尺寸与安装边界方面，整体采用长圆形安装底板，两个缸体沿底板长轴方向平行排布，底板四周预留了沉头安装孔，可直接固定在实验台架或设备基座上，安装时需要预留曲轴轴向的拆装空间，以及侧向连杆拆解的操作余量。活塞处于下止点时，底部不会超出底板下端面，不需要额外在基座上开设避让沉孔；顶部气门驱动机构的最高点到输出轴顶端保留了足够的扳手操作空间，日常调整气门间隙时不需要拆卸周边附属部件。整套机构的运动包络在设计阶段就做了干涉校验，连杆摆动全程不会触碰缸体内壁与曲轴箱侧壁，即便在高转速工况下也能保证运动部件的安全间隙。
