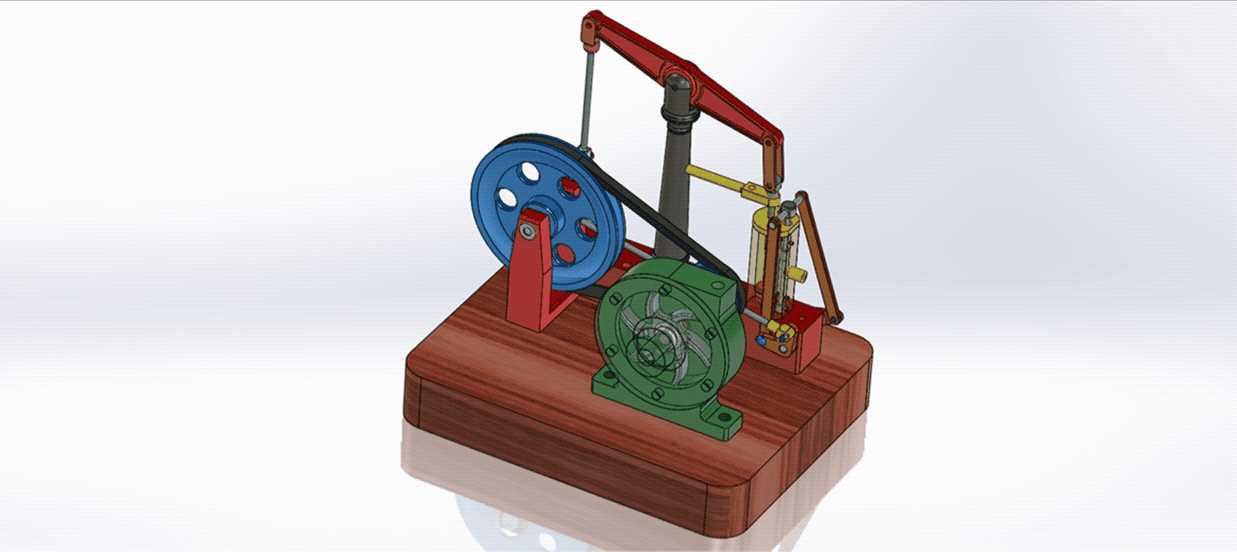

带滑轮涡轮传动结构的蒸汽机教学演示装置

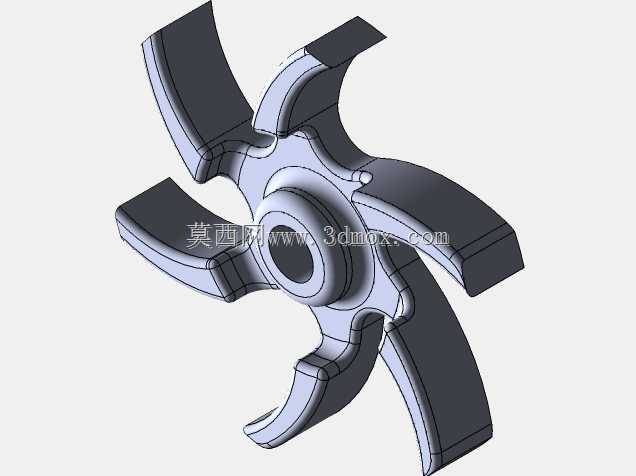

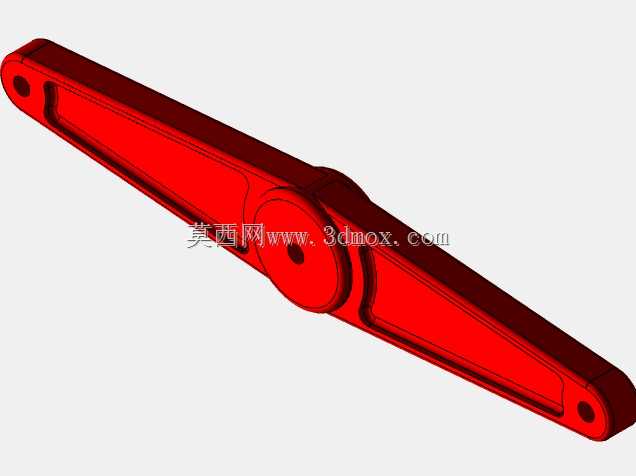

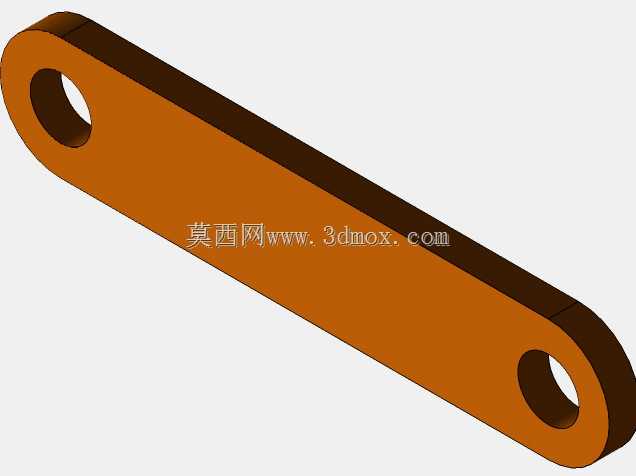

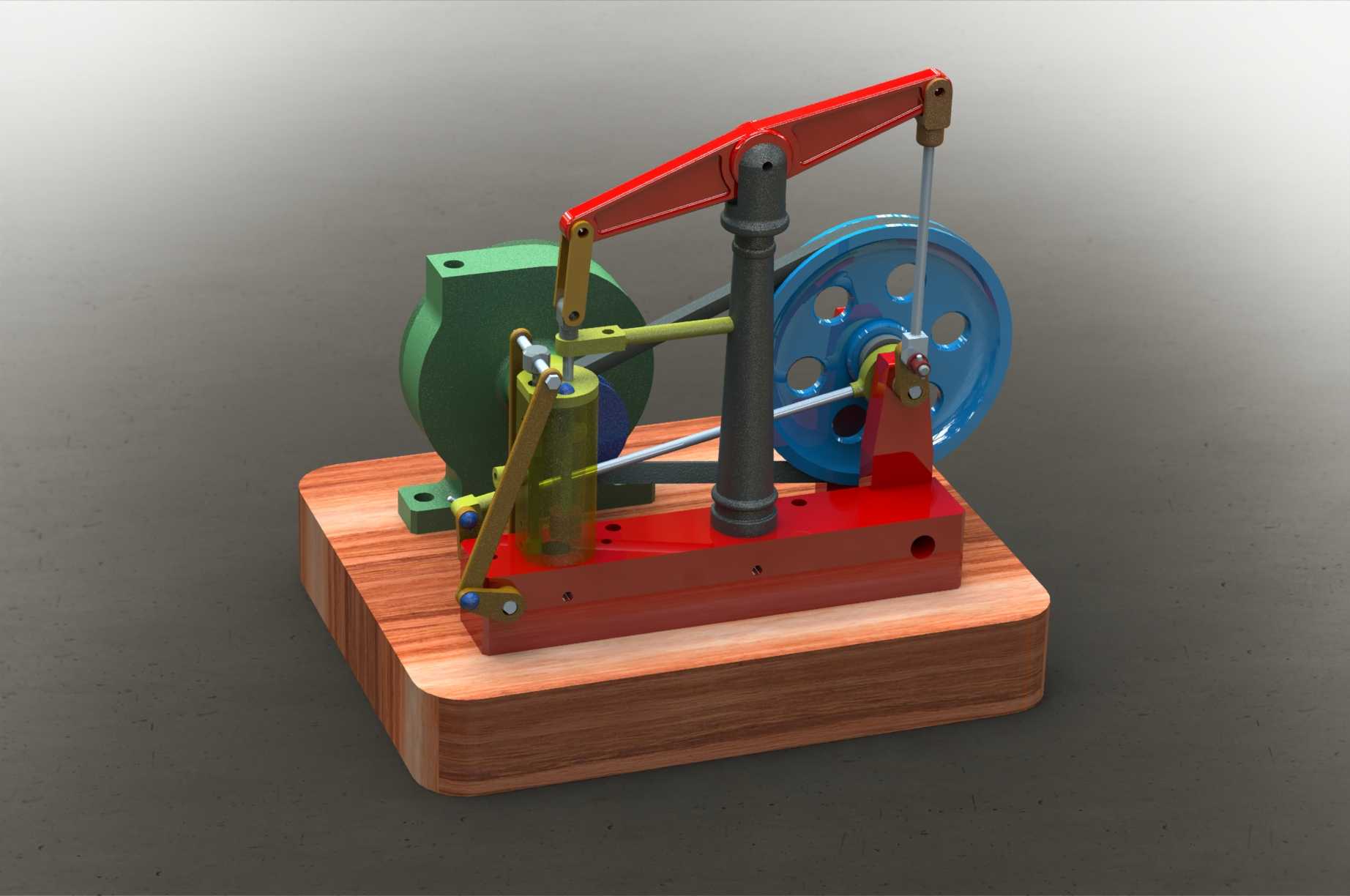

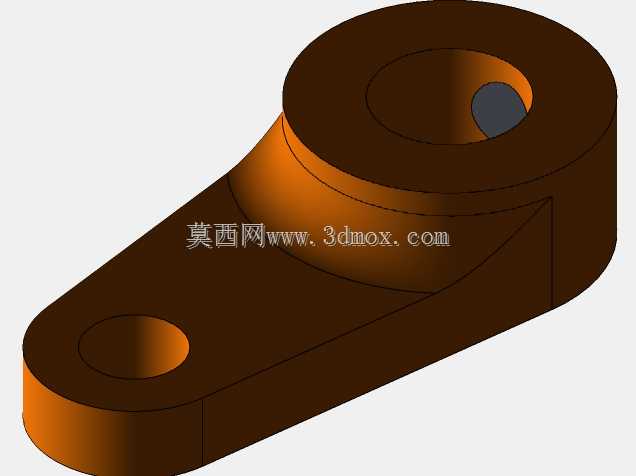

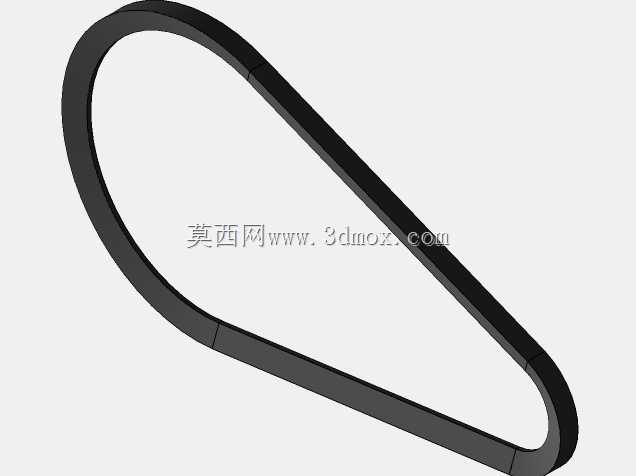

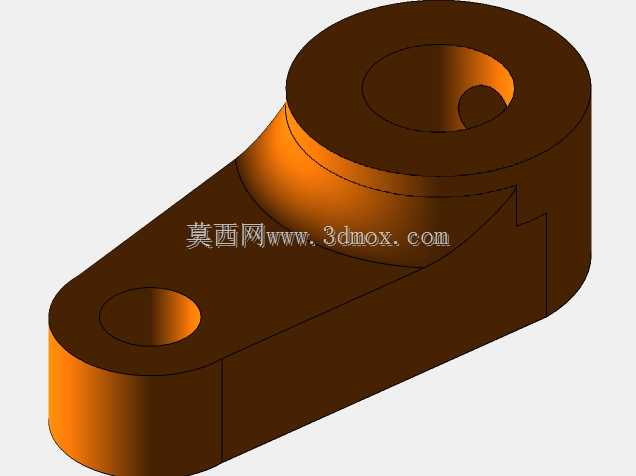

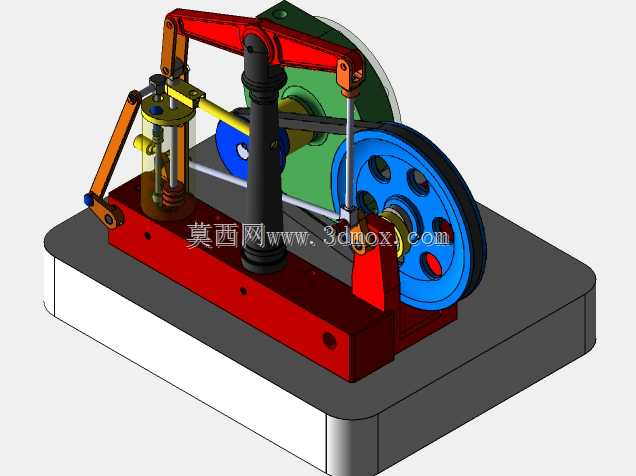

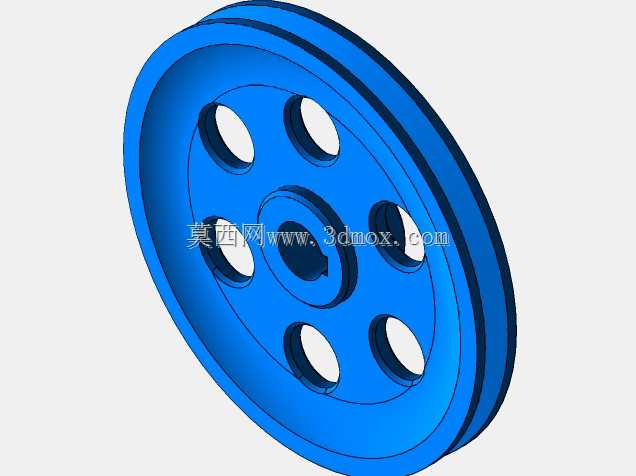

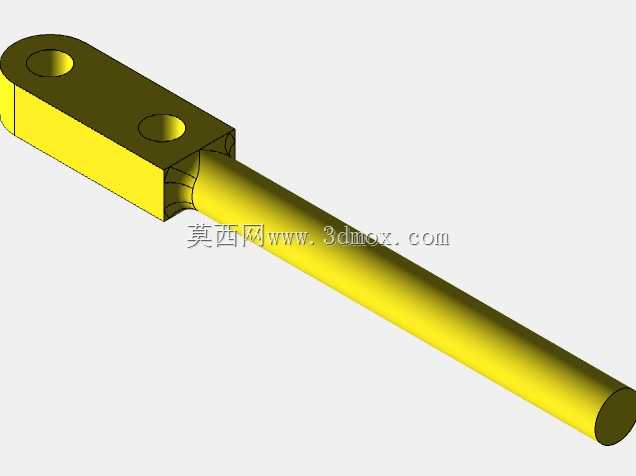

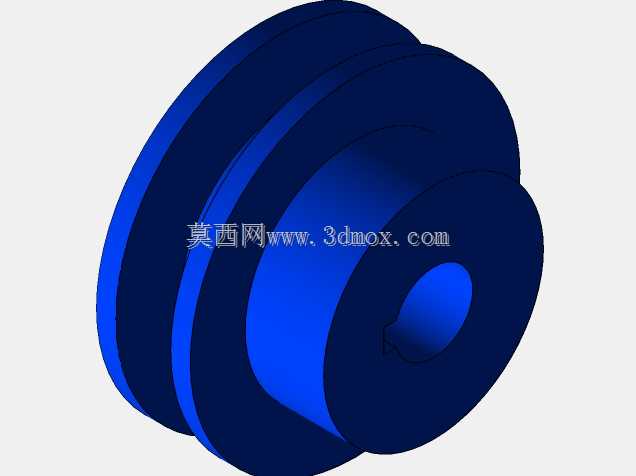

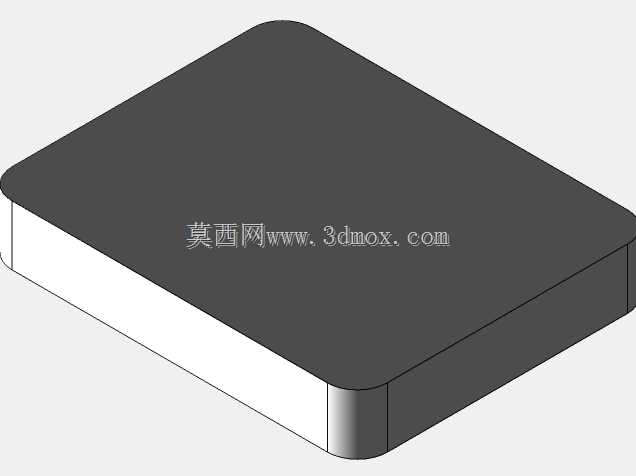

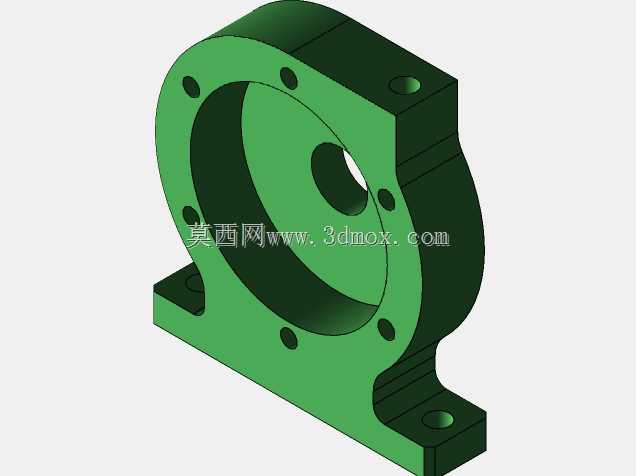

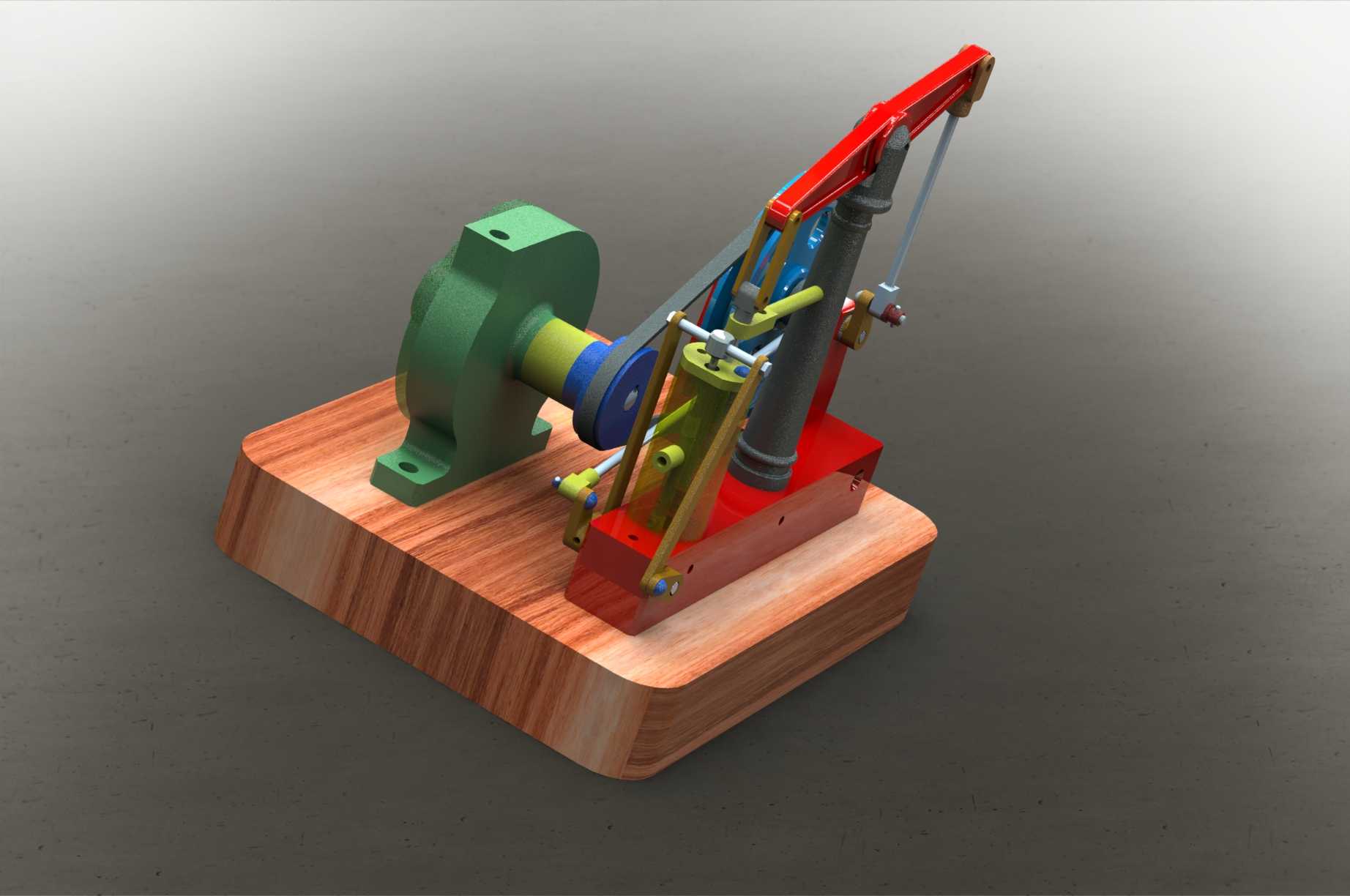

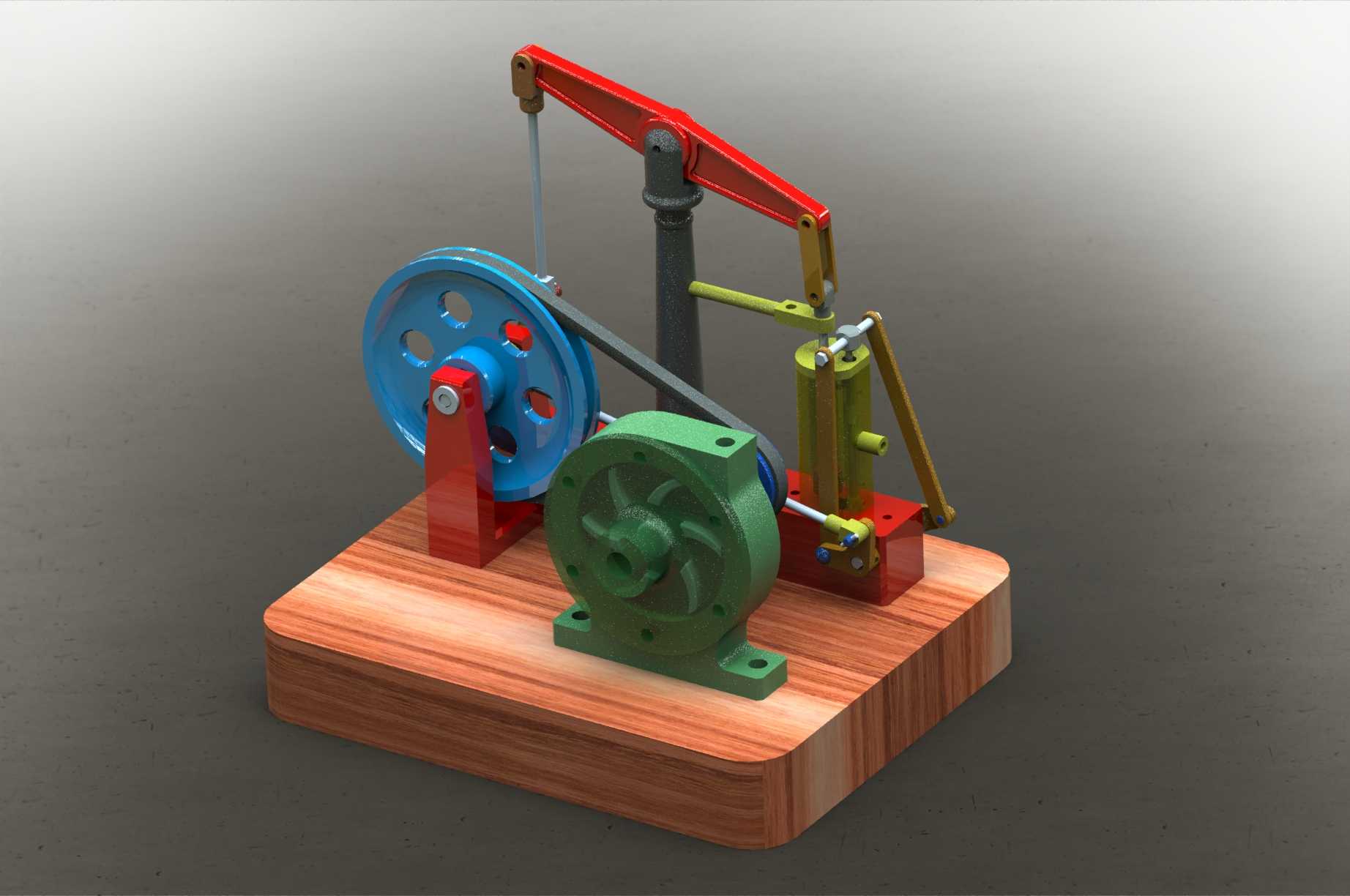

这套带滑轮与涡轮装置的蒸汽机结构，核心面向教学演示、原理验证场景设计，可直观复现蒸汽动力从热能到机械能的完整转换路径，也可作为小型动力输出单元适配科普展具、复古动力装置的集成需求。从功能特性来看，装置整合了皮带轮传动、涡轮做功、曲柄摇杆联动三类核心机械结构，蒸汽进入气缸后推动活塞做往复直线运动，通过曲柄连杆结构将直线运动转换为旋转动力，一路通过皮带轮输出扭矩，可外接小型负载实现动力传递，另一路联动涡轮装置，可直观展示流体冲击叶轮的做功过程，整套结构的运动逻辑完全复刻真实蒸汽机的工作循环，各运动副的行程、传动比均按照可顺畅运行的参数匹配，无运动干涉风险。设计过程中优先考虑了结构的可视性与装配合理性，将气缸、活塞、连杆、皮带轮、涡轮等核心部件全部外露布置，底座采用仿木质基座结构，既承担所有部件的安装定位功能，也预留了足够的安装边界，整套装置的安装孔位均布置在基座底部，可直接固定在演示台架上，无需额外设计转接支架。外形尺寸上，整体结构紧凑，横向宽度适配常规教学展柜的摆放空间，竖向高度保证摇杆运动时无超出边界的风险，各旋转部件的安全间隙均预留充足，皮带轮外侧无突出尖锐结构，涡轮外壳做了全包覆处理，避免演示过程中出现剐蹭风险。从结构设计思路来看，建模时优先保证各运动部件的配合精度，活塞与气缸的配合间隙、连杆铰接处的转动间隙、皮带轮与皮带的张紧量均按照实际装配要求设定，滑轮采用辐板式结构减轻自重，涡轮叶片的曲面角度按照蒸汽冲击的最优角度设计，可最大化将蒸汽动能转换为旋转扭矩，摇杆部分采用铰接连接，可顺畅实现往复摆动，整套结构的所有零部件均可拆分装配，既可以用于三维建模的结构参考，也可作为3D打印制作实物的结构依据，适配教学演示、原理科普、复古动力模型制作等多类场景的使用需求。
