Ooznest设备用V型槽折叠合页结构

这类V型槽折叠铰链主要面向桌面级数控雕刻机、3D打印机以及轻型CNC机架的活动门、护罩和可拆卸面板，也可用于小型工装夹具、实验台挡板、设备检修盖等需要频繁开合或快速翻转的部位。实际装机时，它承担的不只是简单连接作用，还要在反复摆动中维持两片安装面的相对位置，避免门板下垂、间隙偏移或转动卡滞。

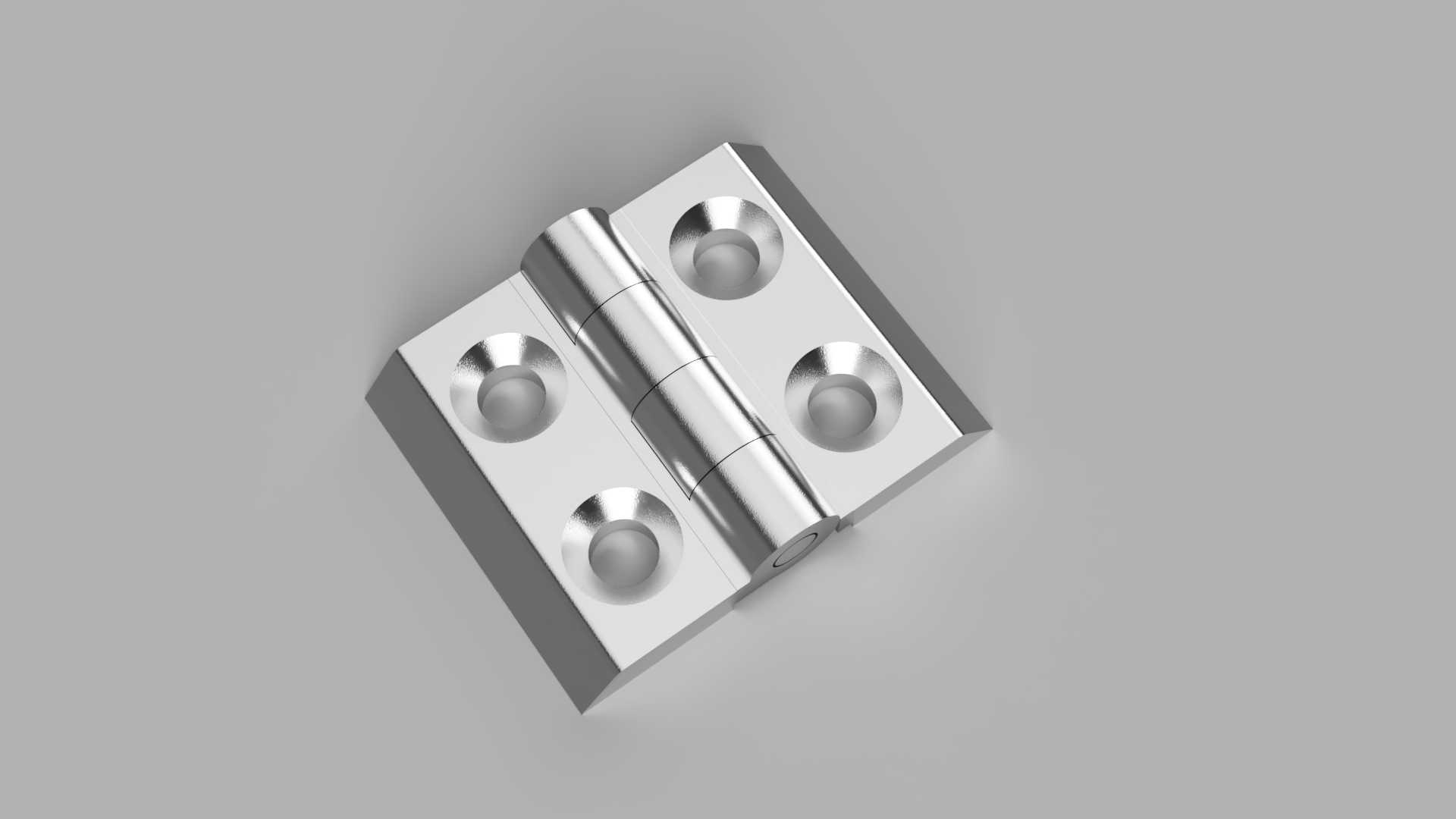

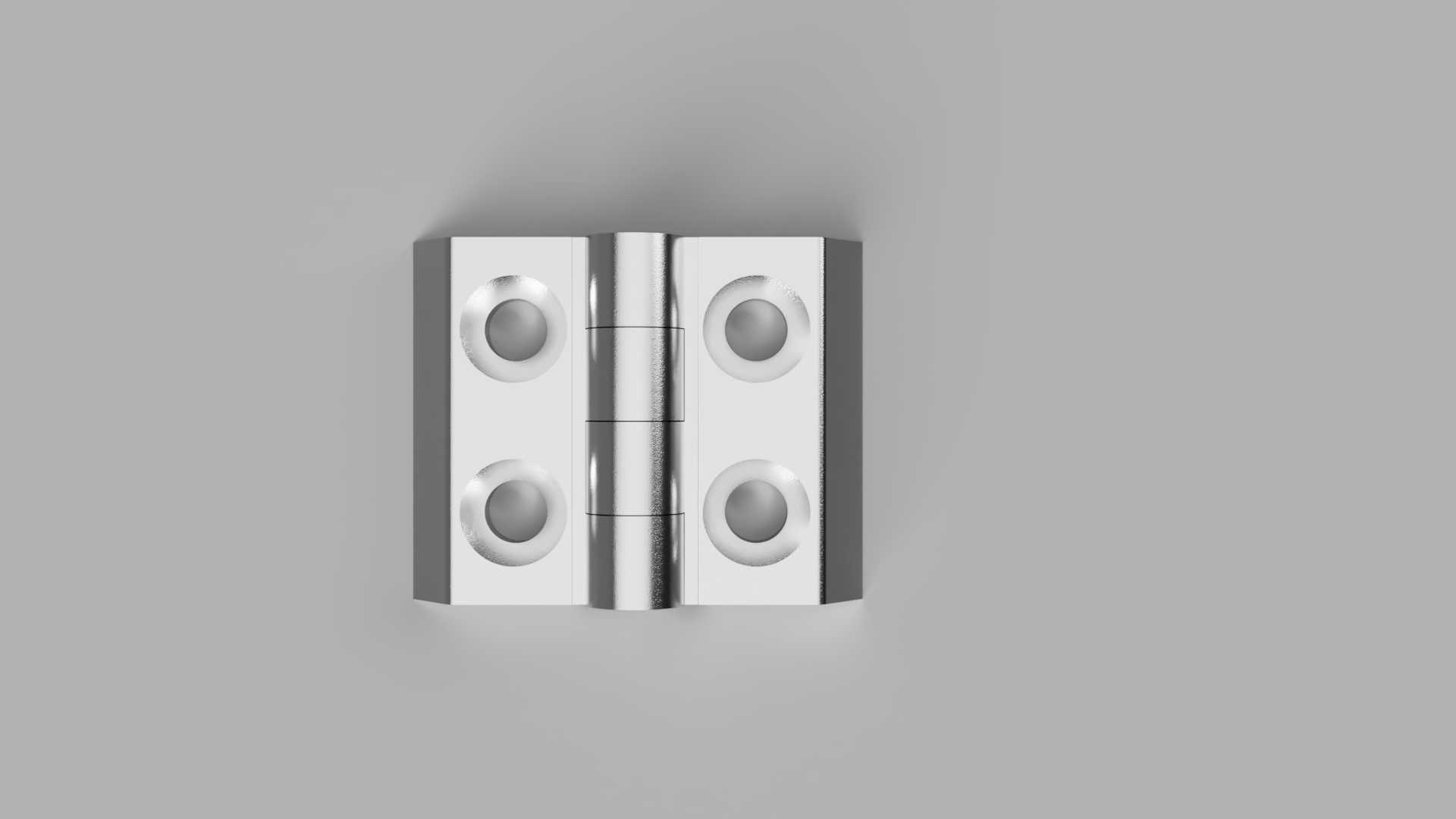

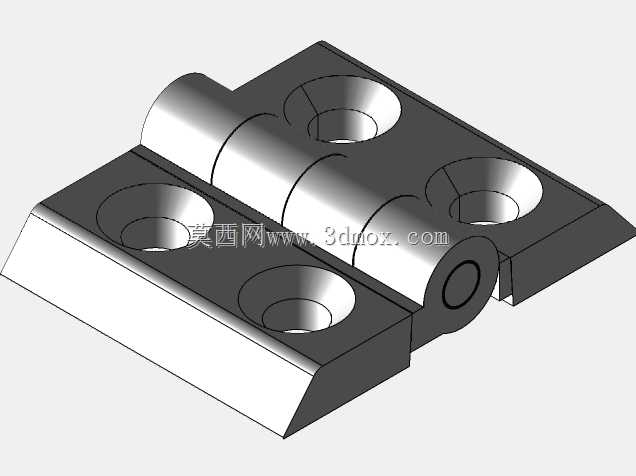

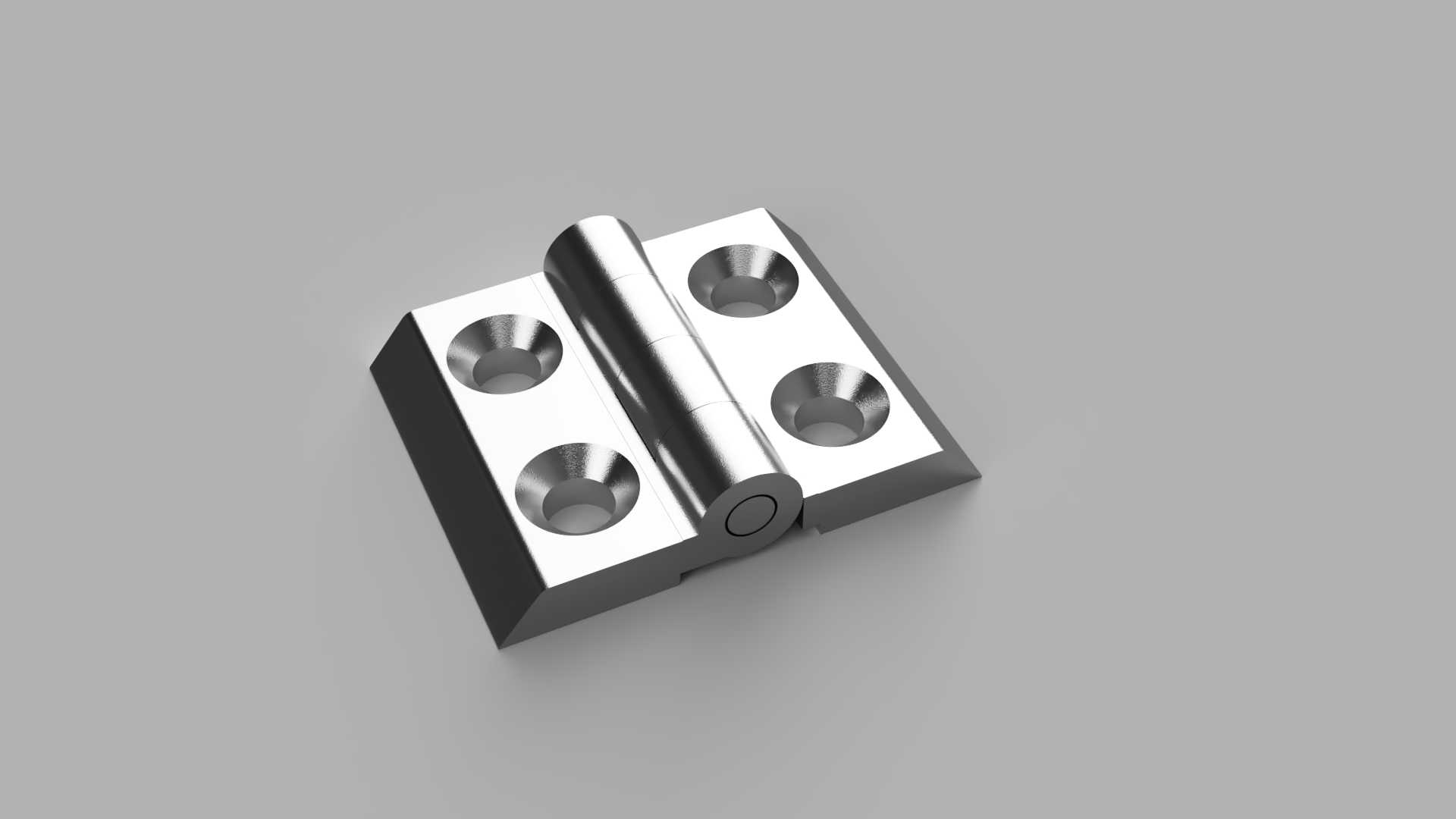

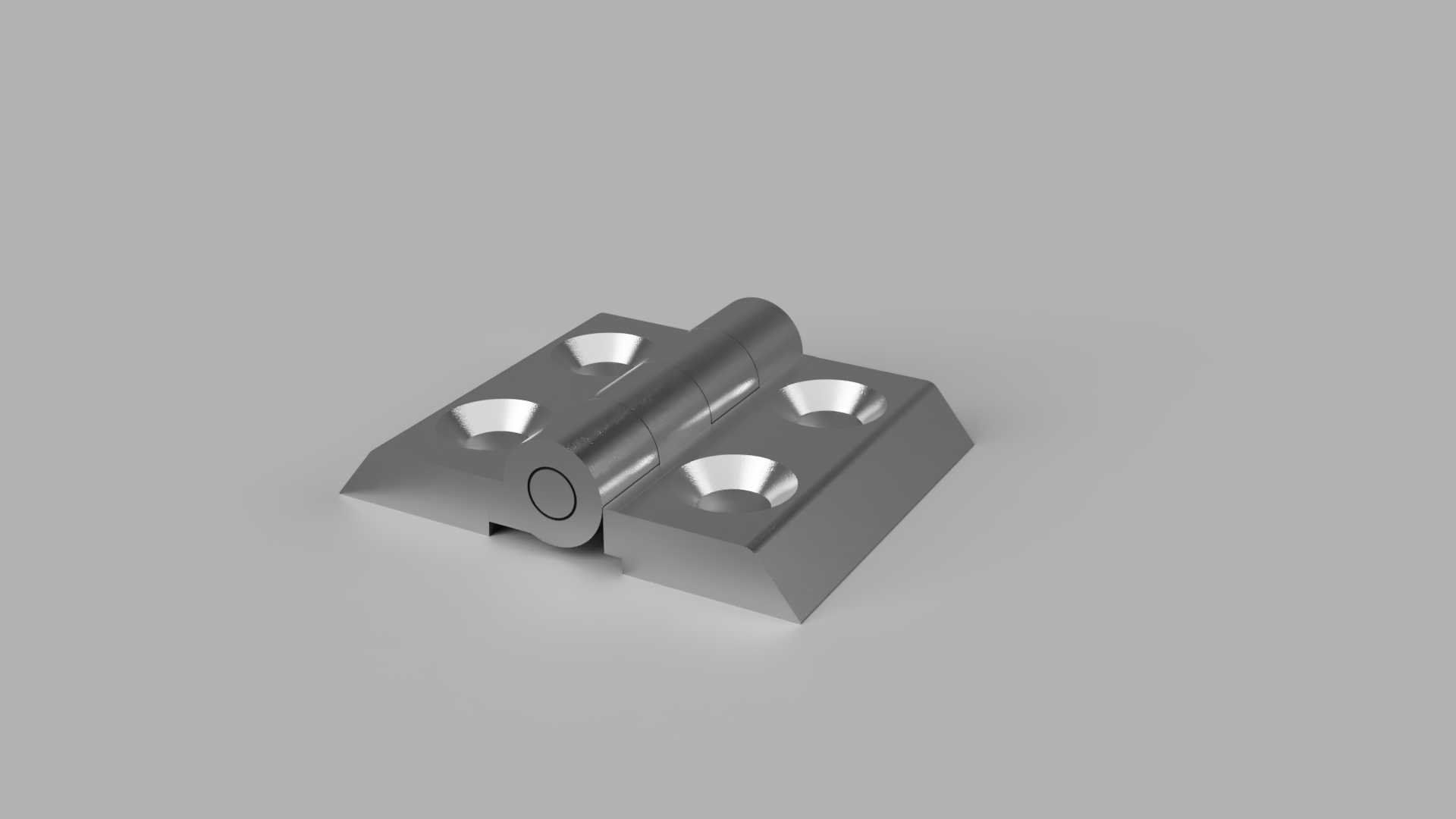

从结构上看，铰链采用对称双页布局，每页设置两个沉头安装孔，孔位围绕转轴分布，使螺钉锁紧后受力更均衡。中部卷圆轴套形成V型槽配合的转动副，转轴与页片之间预留合理间隙，既能保证摆动顺畅，又能控制径向窜动。合页闭合后两页外侧基本齐平，翻开时可获得稳定的转角行程，适合门板做90度左右开启，也可根据周边限位调整实际摆动范围。

设计这类零件时，首先要确认安装边界：单片页板的长宽、厚度决定它与铝型材或钣金框的贴合面积，沉头孔直径和孔距必须匹配常用紧固件，转轴中心到页边的距离则影响门缝与折叠后干涉量。若用于Ooznest一类开放式机架，还要考虑型材槽宽、面板厚度以及螺丝头沉入后的表面平整度。V型槽的引入有利于装配对中，在3D打印或小批量加工条件下，即使轴孔存在轻微公差，也能通过锥面接触改善贴合状态，降低松动概率。

受力方面，轻型设备门的载荷多为周期性小幅摆动，冲击并不显著，但长期使用后仍需关注页片根部和卷圆处的疲劳。较厚的页板与圆角过渡可减少应力集中，安装孔周围保留足够实体宽度，能避免锁紧时局部压溃。若门板宽度较大，应按门重和悬臂长度核算铰链数量与间距；单扇轻量护罩使用两只即可，宽门或带附加线束、拖链的门则需增加支撑点。

建模时应先建立转轴基准，再分别展开两页外形，保证沉头孔、轴套外圆和V型槽中心同轴。装配体中需模拟门从闭合到开启的完整运动，检查页片边缘、螺钉头与门框型材是否碰撞，同时确认折叠后两安装面的最小间隙。对CNC加工件，要给出轴套内径、销钉直径和页板平面度要求；若采用3D打印制作，则需关注层纹方向对轴套强度的影响，必要时将转轴方向设置为垂直于打印层，以提高卷圆部位的耐用性。

在设备维护场景中，这种铰链还便于护罩快速拆装：松开页片螺钉即可取下门板，而不必拆卸整根转轴。对于需要经常调整传动带、清理导轨或观察加工区的机器，这种结构能减少辅助时间。选型时不能只看外观尺寸，还要结合门板材料、开启频率、环境粉尘以及是否有振动来决定页片厚度和配合间隙。粉尘较多的CNC环境下，过紧的转动副容易吸入切屑后卡死，适当间隙配合光滑销钉更可靠；3D打印机腔体温度较高时，则要注意材料蠕变对孔轴配合的影响。总体而言，该铰链以紧凑对称结构实现了稳定摆动与可靠安装，适合轻型自动化设备和桌面加工设备的活动连接部位。
