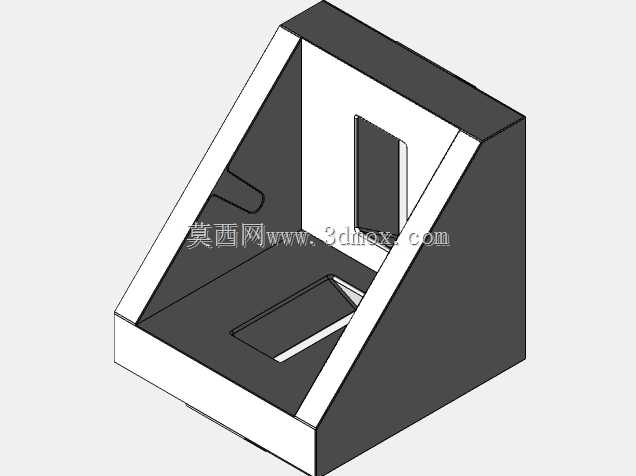

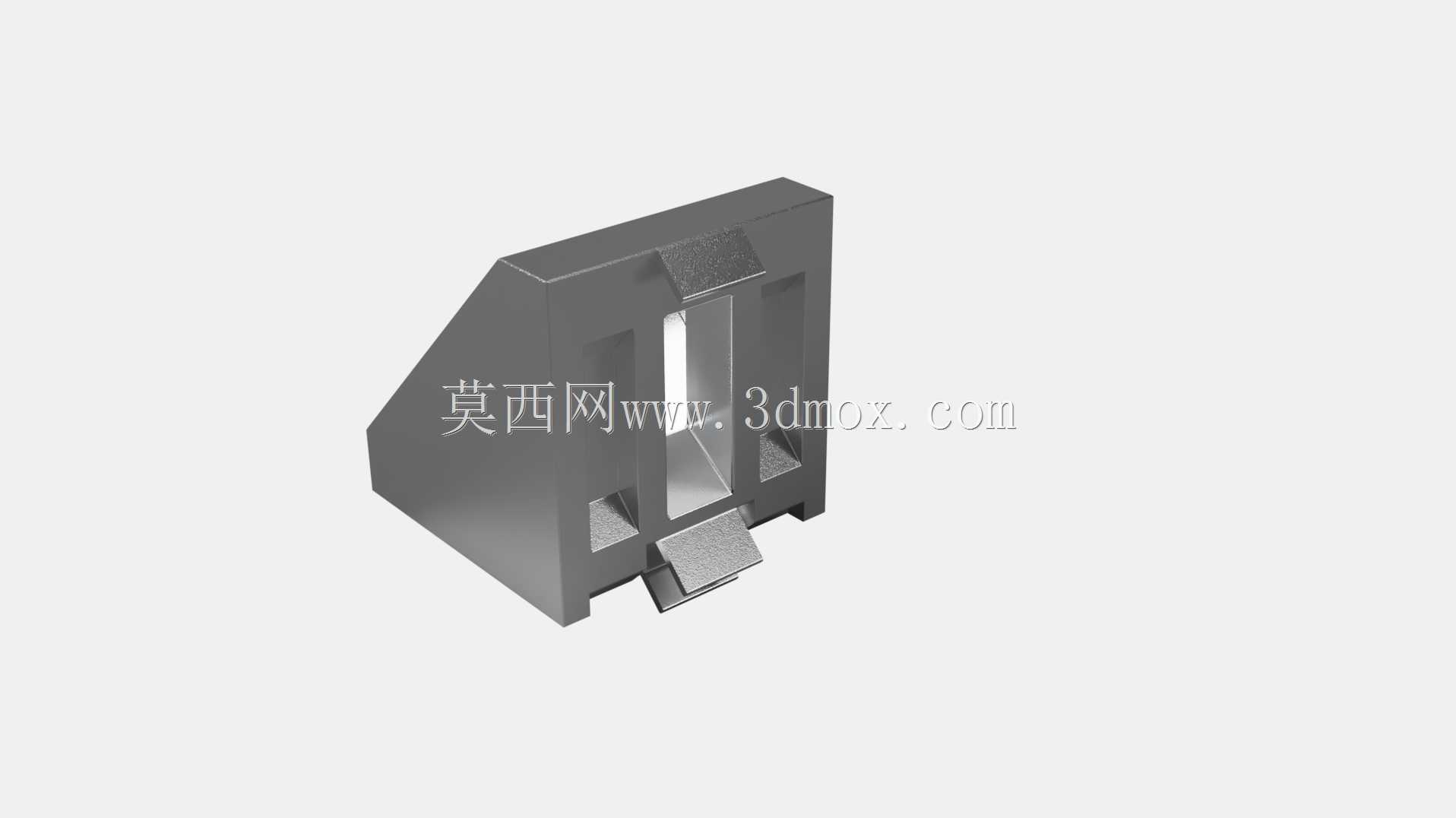

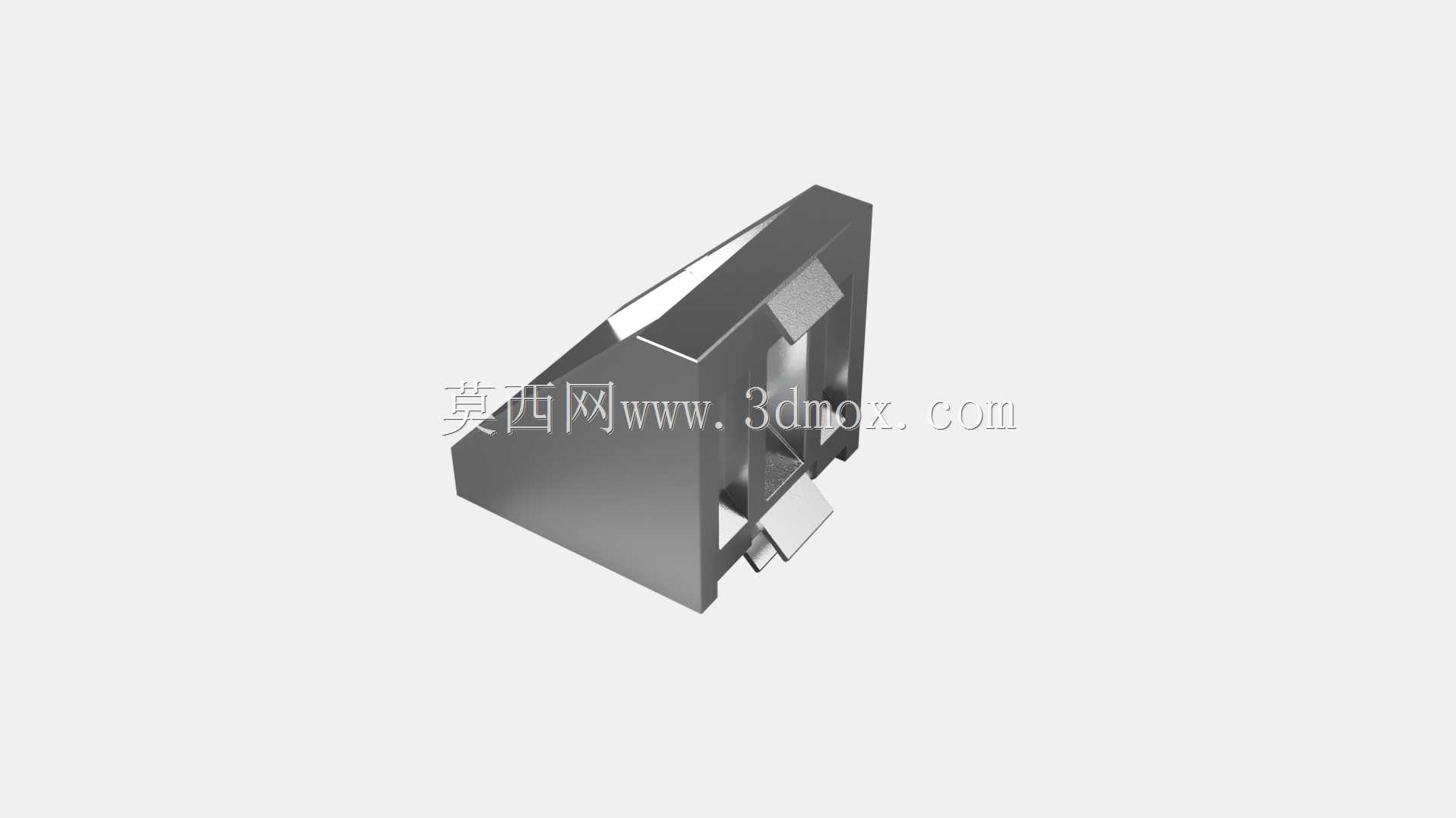

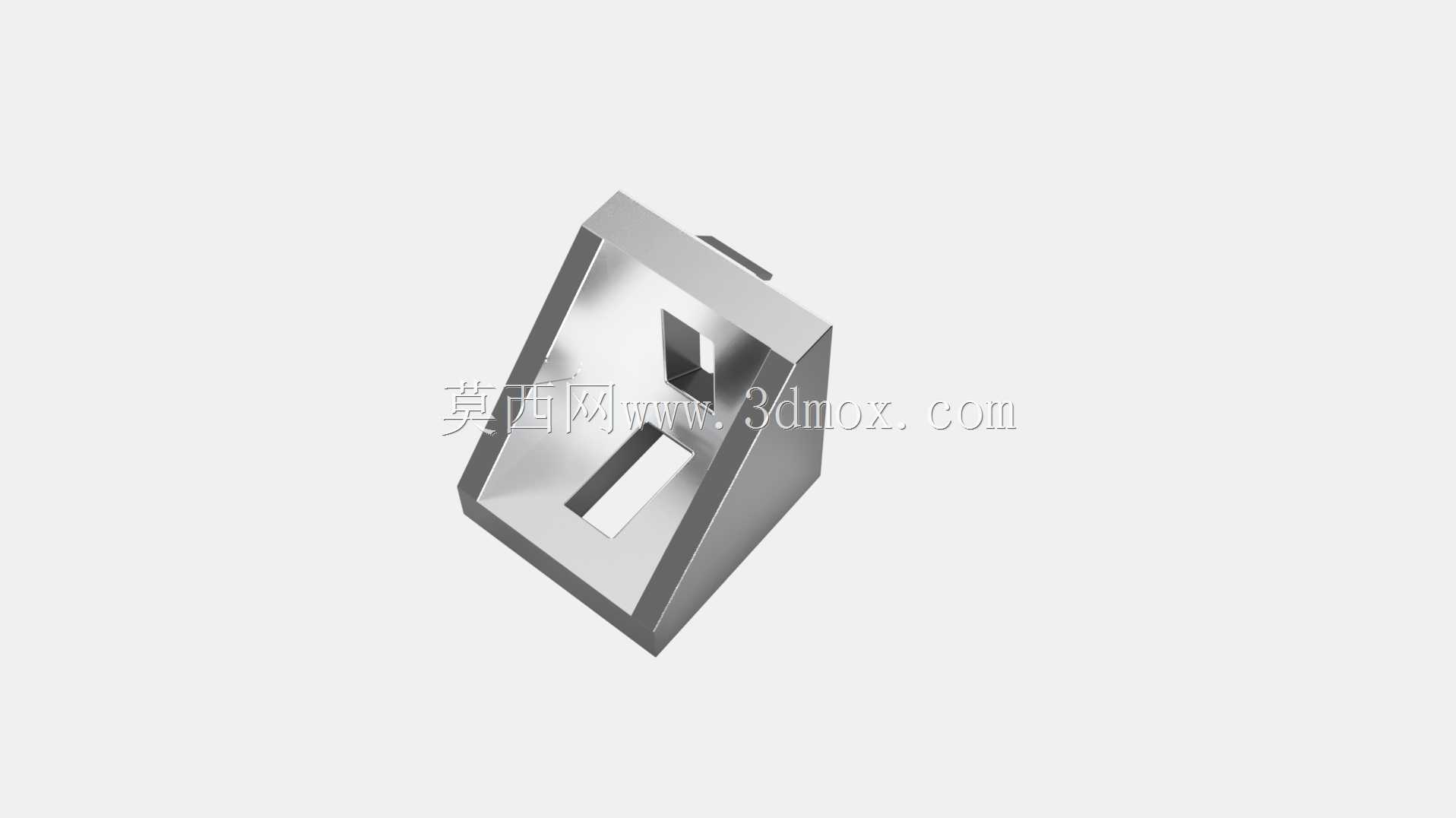

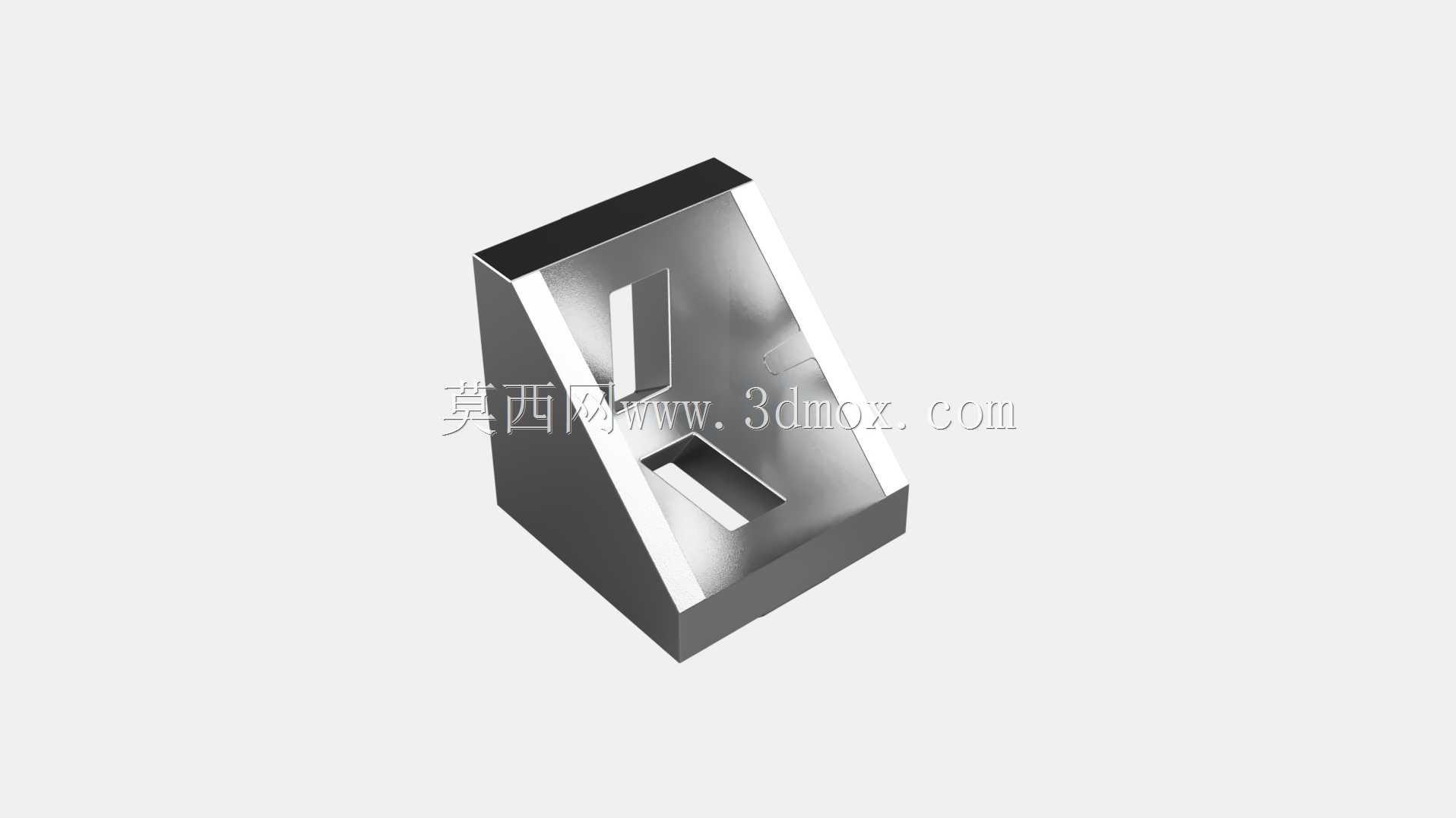

3030铝型材配套90度挤压铸角连接件

　　在工业铝型材框架搭建的各类场景中，角部连接的可靠性直接决定整套机架的抗扭、抗形变能力，这款适配3030规格铝型材的90度铸角件，正是针对型材直角拼接场景开发的专用连接构件。日常做非标设备机架、流水线护罩、小型工作台框架时，很多新手会直接用角码搭配螺栓锁附，但遇到设备运行有持续振动、框架需要承载一定侧向载荷的工况，普通薄角码很容易出现连接位滑移、螺栓松动的问题，这款挤压成型的铸角件，本身是和3030型材的槽腔尺寸做匹配设计的，安装时可以嵌入型材端部的槽位内部，相比外置角码，连接位的受力点更贴近型材的中性层，不会因为外置连接件的力臂过长导致应力集中。

　　从实际使用场景来看，这类铸角件多用于通讯设备机架、小型检测设备护架、实验室工作台架的直角拼接位，尤其是需要频繁拆装调整框架结构的场景，内置式的铸角不会像外置角码那样突出型材表面，后续在型材外侧安装门板、封板、走线槽时，不需要额外做避位处理，框架外表面可以保持完全平整。设计这款构件的时候，首先要匹配3030铝型材的槽宽、壁厚参数，铸角的两个插接边厚度要和型材槽腔的内间隙做0.1mm以内的精度配合，插接入槽后不会出现晃量，铸角上预留的两个长条形安装孔，是对应型材槽内的预置弹片螺母设计的，锁附螺栓时可以顺着长孔微调安装位置，抵消型材切割时的端面角度误差，不需要对型材端面做高精度的铣削加工，普通切割设备下料的型材就可以直接装配，能大幅降低现场施工的加工精度要求。

　　从安装边界来看，这款铸角完全藏在3030型材的拼接角内部，安装完成后不会超出型材30mm*30mm的外轮廓尺寸，两个垂直方向的型材端面贴合后，铸角完全处于内部封闭空间，不会积灰也不会被外部物件磕碰，适合用在洁净车间、户外设备架这类对连接件防护有要求的场景。相比焊接式的角部连接，这种铸角连接不需要做表面焊疤打磨、阳极氧化补色处理，拆装后型材可以重复利用，不会像焊接那样破坏型材表面的处理层，对于需要频繁改型的实验类设备框架、临时搭建的生产线架体，这种连接方式的综合成本更低。

　　实际选型时需要注意，这款铸角适配的是槽宽8mm的标准3030工业铝型材，如果是欧标轻型3030型材，因为槽腔内部的加强筋位置不同，插接时需要确认筋位是否和铸角的侧边干涉，安装前不需要在型材上做额外的打孔加工，只需要提前在型材槽内预置对应规格的弹片螺母，将铸角插入两个垂直型材的端角后，对准安装孔锁入螺栓即可，单角位的连接强度可以满足垂直方向150kg以内的静载需求，应对常规的仪器架、物料架、设备护架完全足够。做三维建模时，这个构件的拔模角度是顺着挤压方向设置的，铸角的所有直角边都做了R0.5的倒角处理，既避免安装时割手，也能消除压铸成型时的应力集中点，两个安装长孔的位置度公差控制在0.2mm以内，保证和不同批次型材的装配兼容性。
