以太网运动数控控制器AXBB-E结构设计

　　这款以太网运动数控控制器的三维建模，是基于实物卡尺测绘完成的逆向结构设计，核心服务于小型数控设备、桌面级加工单元、多轴自动化工位的电控系统集成场景，能为结构工程师做电控柜布局、安装位预留、接线路径规划提供精准的三维参照。从实际工业应用来看，这类控制器常部署在桌面雕刻机、小型点胶工位、多轴送料机构、教学实验数控平台中，承担多轴运动插补运算、IO信号实时采集、执行机构动作指令下发的核心作用，通过以太网接口可直接对接上位机的运动控制软件，相比传统脉冲型控制器，布线更简洁，抗干扰能力更适配车间复杂电磁环境，能支持多台设备组网联控，在小型非标自动化设备的电控方案里应用占比逐年提升。

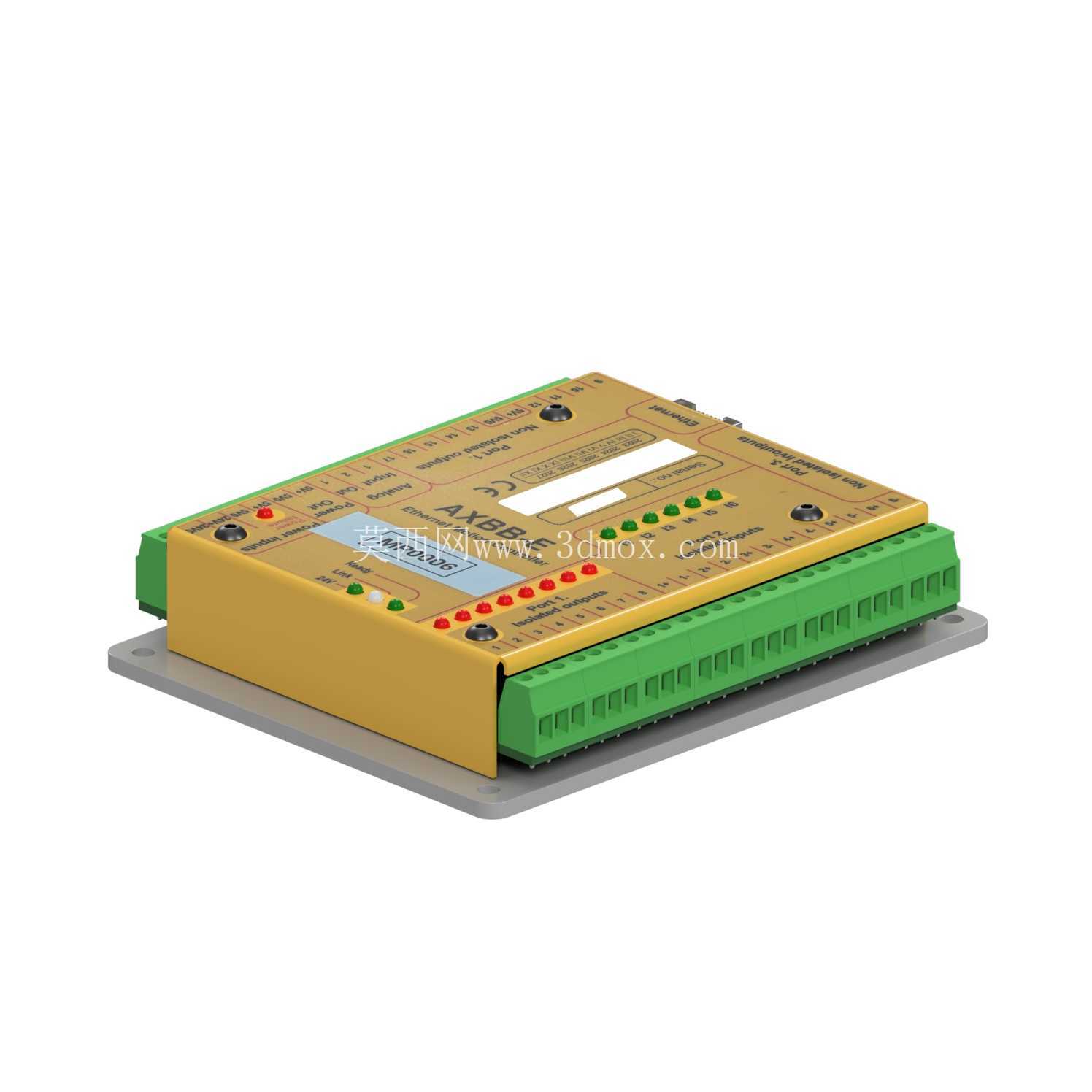

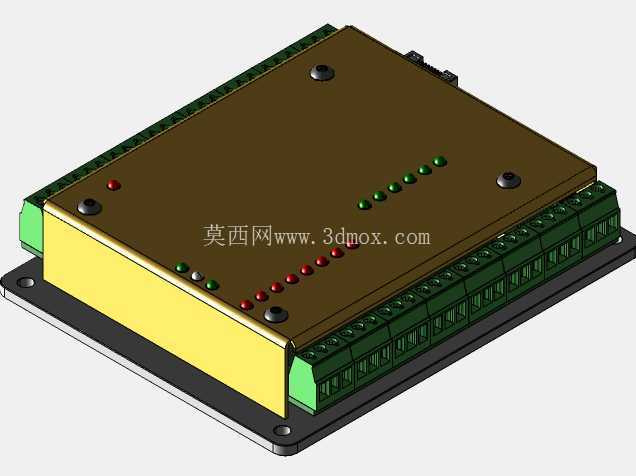

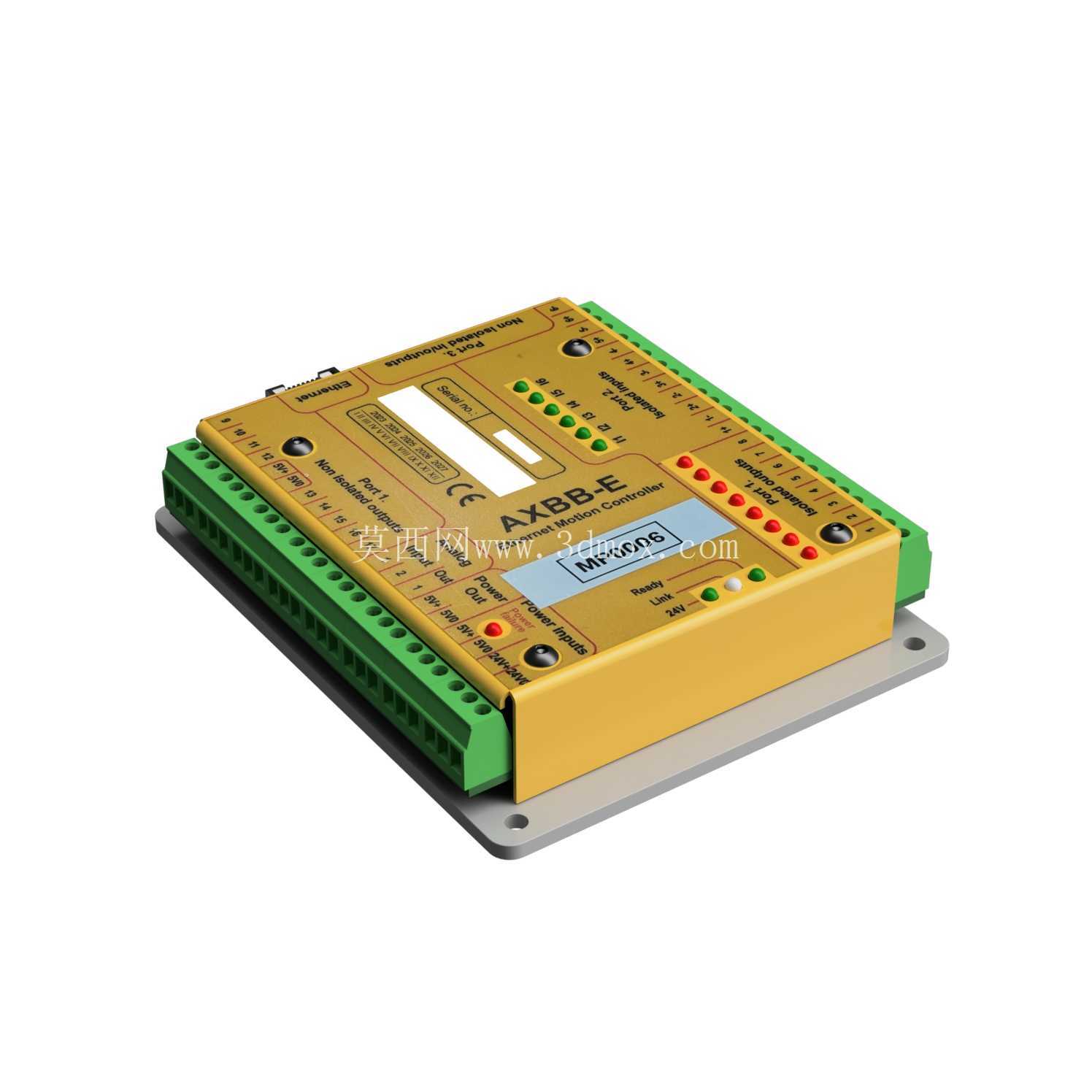

　　设计过程中优先还原了产品的实际安装边界：底部采用带安装孔的金属底板作为承载基座，四个固定孔的孔位间距、孔径尺寸完全匹配实物测绘值，工程师在做电控箱安装板设计时，可直接提取模型的安装孔位特征做孔位阵列，无需反复核对实物尺寸，能大幅减少安装干涉问题。主体控制板采用分层堆叠结构，底部是绿色接线端子排，沿板体两侧长边排布，建模时特意还原了端子的槽位间距、接线口朝向，方便后续做线束布置时模拟接线弯曲半径，避免端子与柜门、线槽、其他电气元件产生空间冲突。

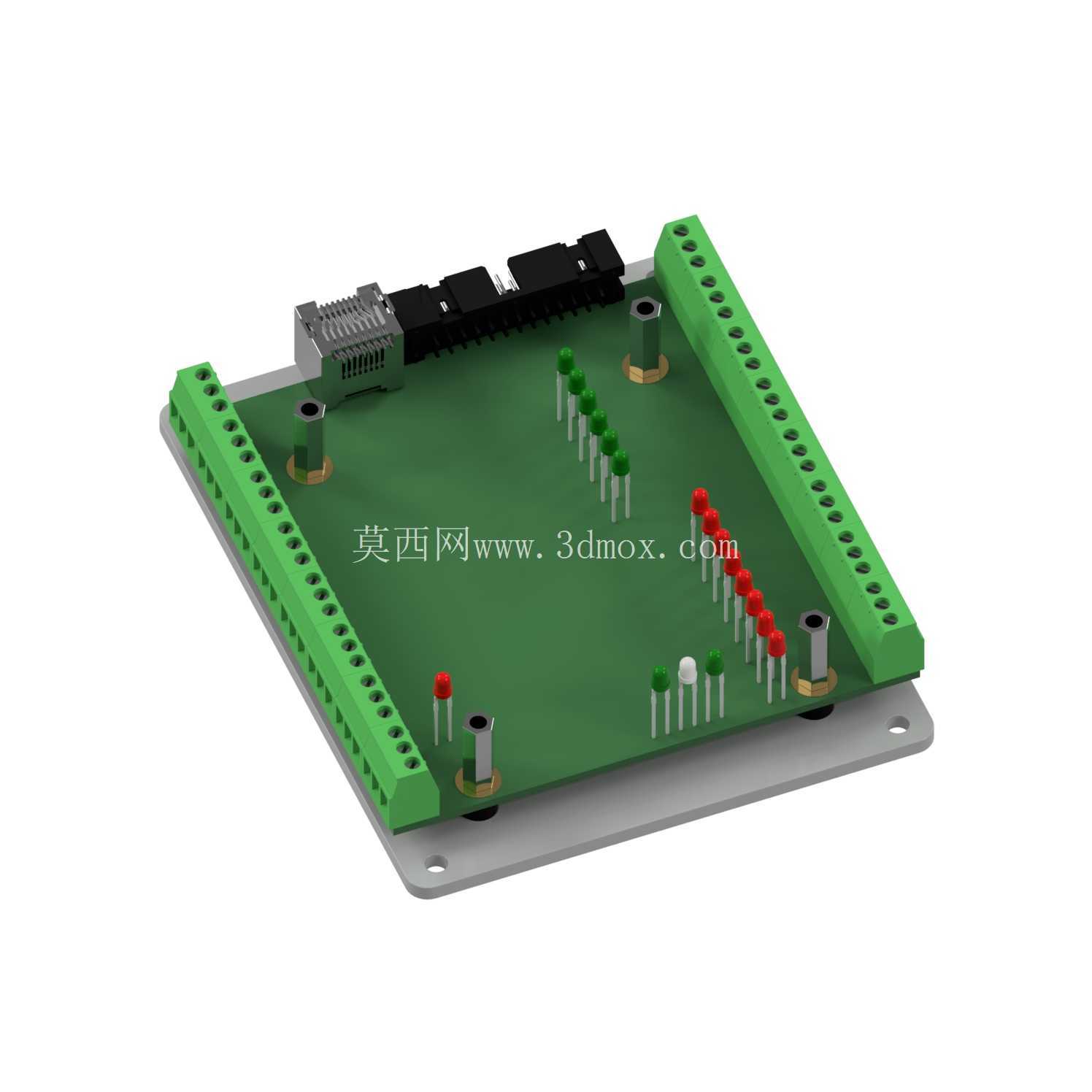

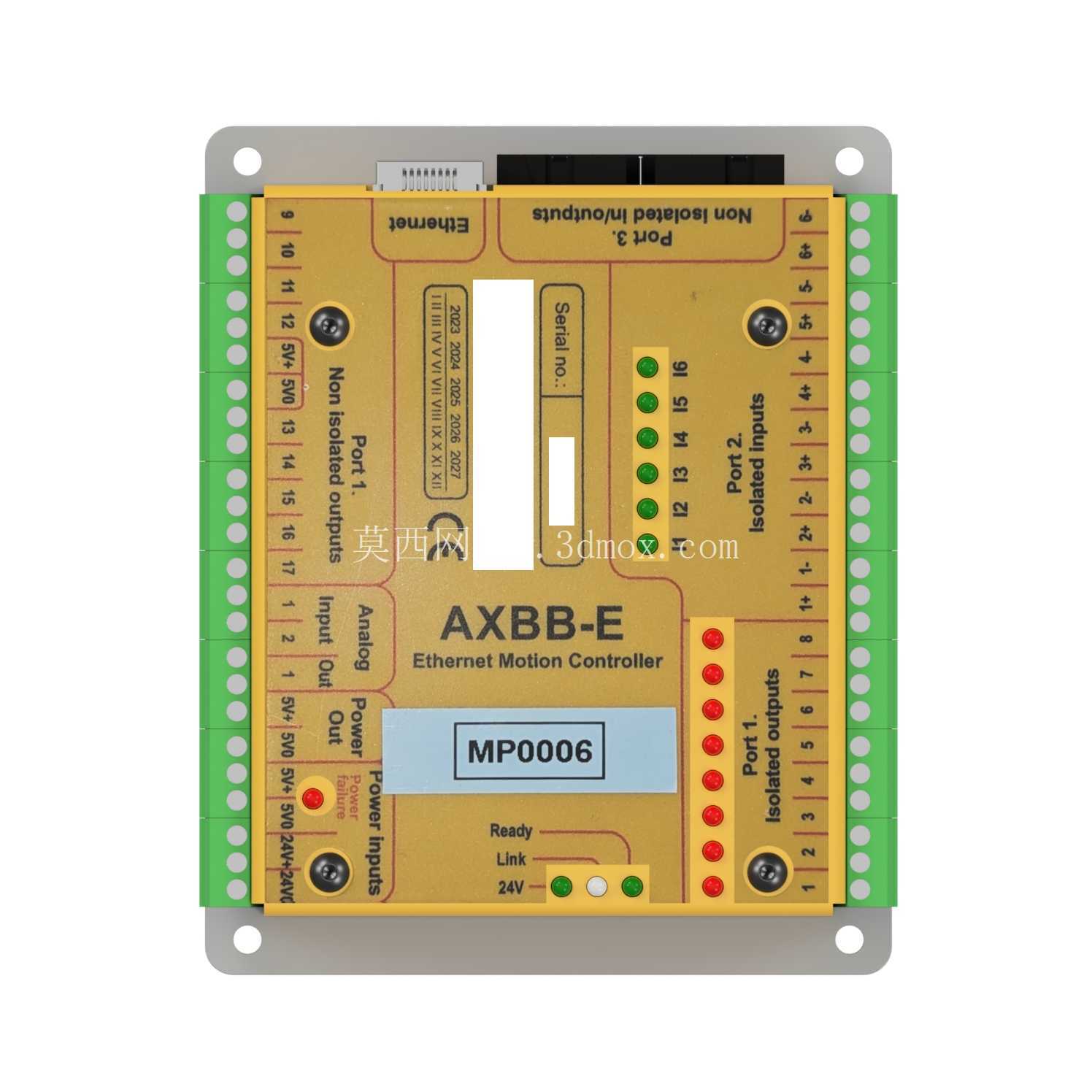

　　板体上的功能元件布局也做了精准还原：正面的状态指示灯组按实际排布位置建模，包含电源指示、运行状态、轴通道状态、IO信号状态等不同功能的灯位，工程师在做设备操作面板开孔、状态标识设计时，可直接参照灯位布局做对应标识设计，避免后期标识与实际灯位错位。板载的以太网接口、电源接口、扩展接口的位置、接口凸台高度都按实测值还原，能精准模拟插头插入后的空间占用，避免接口被线槽或其他元件遮挡导致插接线困难。

　　建模时也考虑到了实际应用中的细节误差：由于是卡尺快速测绘完成，对于端子排的细微槽位偏差、贴纸标识的位置偏差做了合理的工程化修正，对于板上通用的连接器、LED指示灯这类标准件，直接调用通用标准件模型匹配安装位，既保证了整体装配尺寸的准确性，也控制了模型的冗余度，不会因为过多细碎特征导致模型卡顿，适配常规配置的工程电脑流畅打开编辑。

　　从结构设计的实用性角度出发，模型完整保留了板体的所有外轮廓特征、安装特征、接口特征，不管是做电控柜的三维布局仿真，还是做控制器外壳的二次改装设计，亦或是做设备的整体三维装配演示，都能直接调用该模型完成装配，不需要再花时间测绘建模。板体的散热结构特征也做了还原，板上的散热区域、元件高度差都按实际比例呈现，工程师在做电控柜散热风道设计时，可参照板上发热元件的位置规划风道走向，避免散热盲区导致控制器长时间运行过热。

　　在实际设备选型配套中，这类以太网运动控制器的安装空间预留一直是结构设计的易错点，很多工程师因为没有精准的三维模型，要么预留空间过大导致电控箱体积冗余，要么预留空间不足导致接线、安装困难，这个测绘模型刚好填补了这个缺口，所有外凸元件的高度、接口的伸出长度都按实测值建模，能精准计算所需的安装空间，包括接线后端子排处的线束弯曲空间、接口处插头的占用空间，都能通过模型模拟验证，提前规避装配阶段的空间干涉问题。
