适配20/30系列铝型材的不对称铝制合页结构

　　在工业铝型材框架搭建的各类设备场景中，型材间的转动连接一直是结构设计里容易被忽略但直接影响设备使用体验的细节，这款适配20、30系列铝挤压型材的不对称合页，就是针对这类场景做的定向结构优化。日常做数控机床的防护门开合、桌面级3D打印机的舱门铰接、小型激光切割机的观察窗翻边连接时，经常会遇到标准对称合页和型材安装面不匹配的问题——要么合页的安装孔位对不上型材的中心槽线，要么合页页片厚度超出型材安装面的边界，要么开合时页片和型材侧边产生干涉，需要额外打磨或者加垫片调整，既浪费装配工时，也影响连接后的结构稳定性。

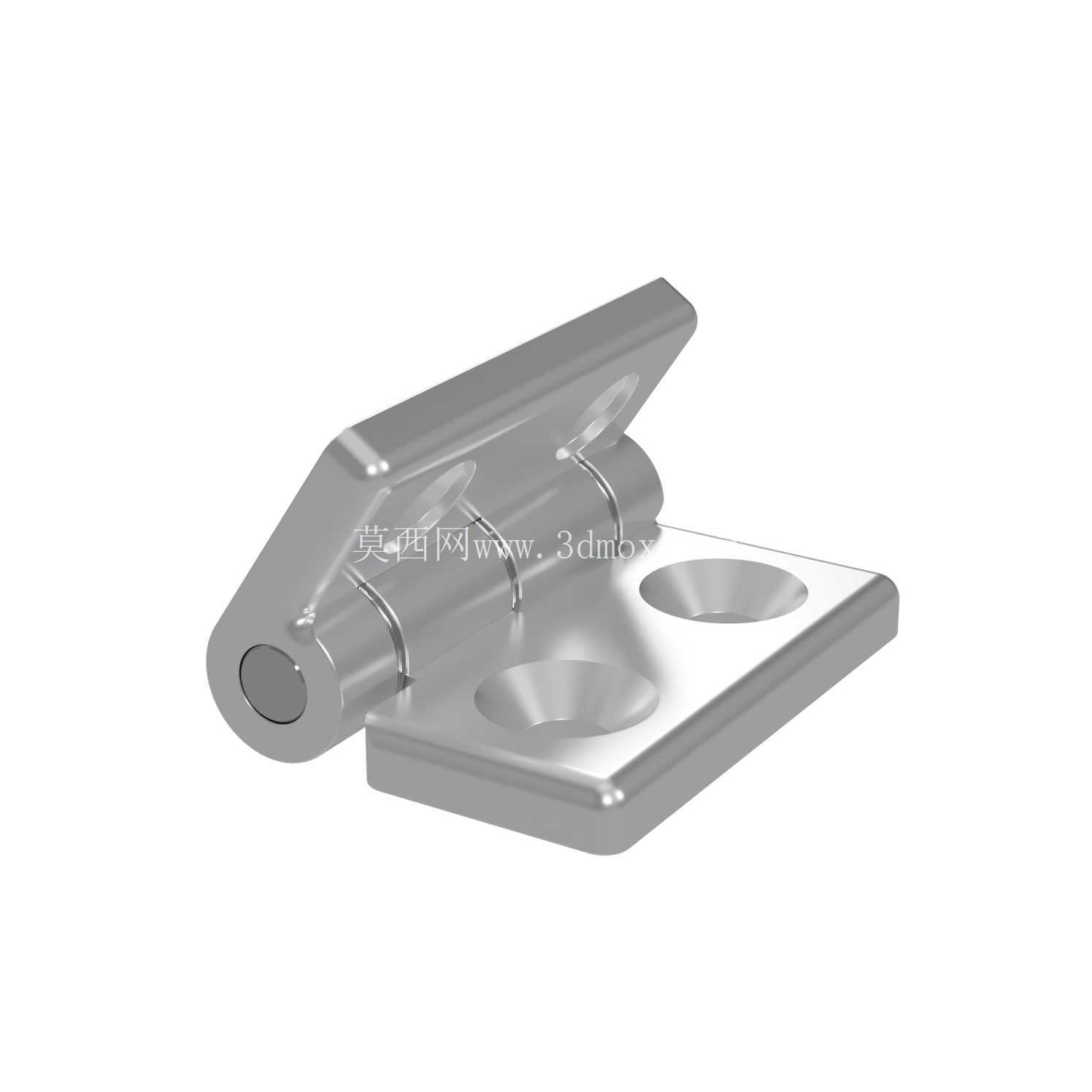

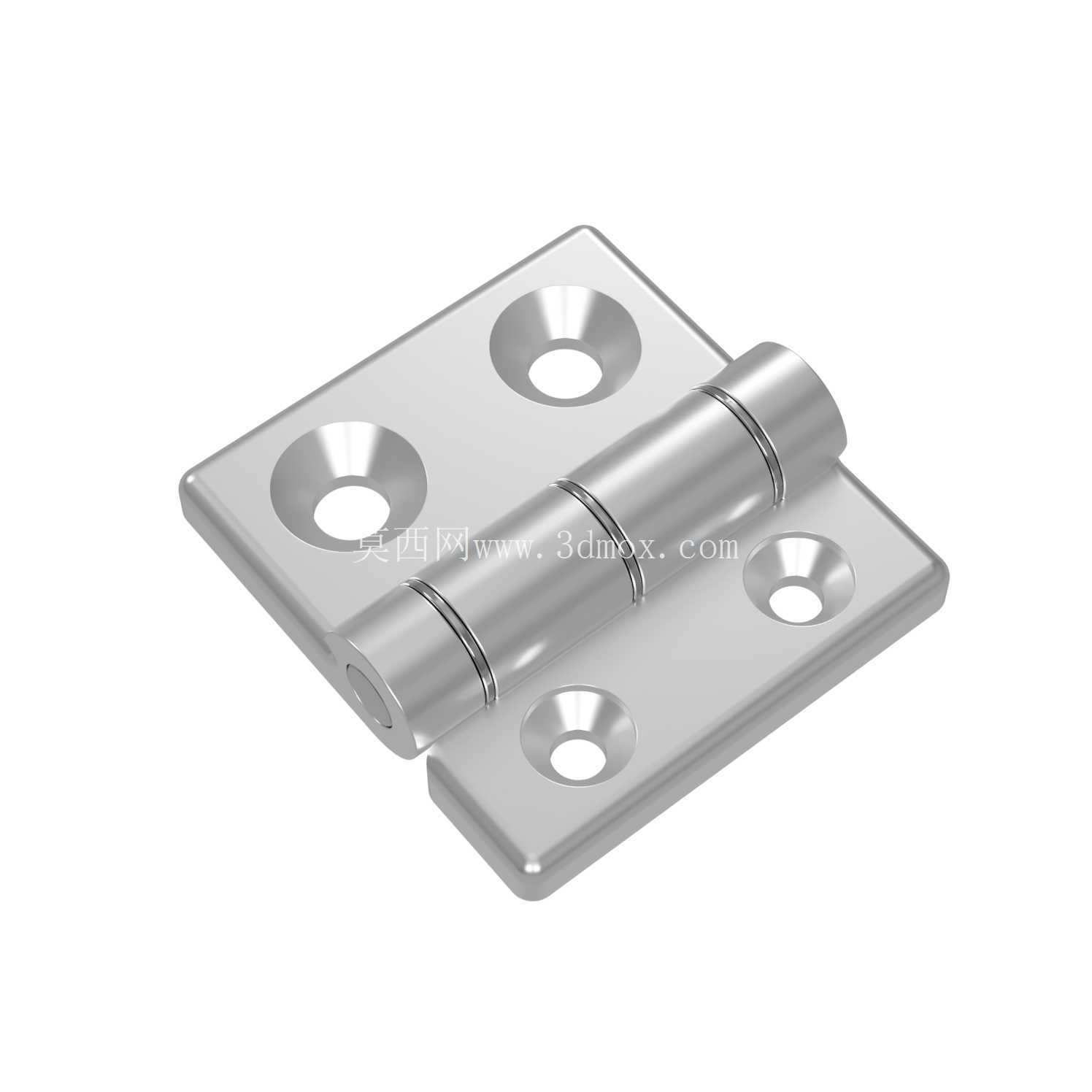

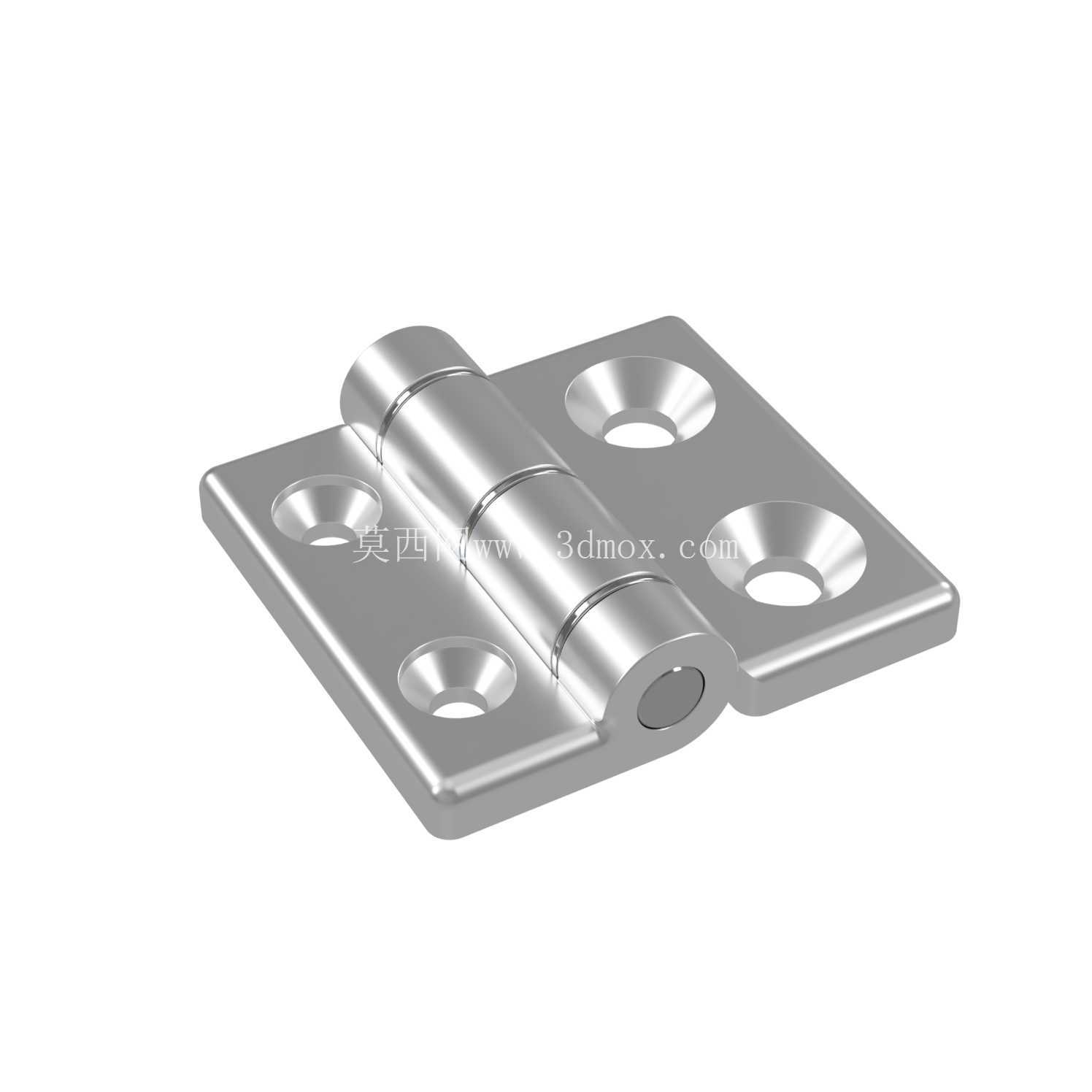

　　这款合页采用不对称的页片设计，就是为了适配20、30系列铝型材的安装面公差，整体外形尺寸控制在45×48毫米，页片厚度5毫米，材质选用铸铝，在保证结构强度的前提下尽可能降低自重，不会给型材连接端带来额外的负载。从结构设计逻辑来看，合页的两个页片分别对应不同规格型材的安装面尺寸，每页片上加工的三个沉头安装孔，孔位完全对齐对应系列铝型材的槽道中心距，安装时直接用配套的T型螺栓和法兰螺母就能固定，不需要额外在型材上打孔攻丝，也不用调整孔位偏移量，装配效率比通用对称合页提升至少40%。

　　实际使用场景里，这款合页的转动间隙控制在0.1毫米以内，合页轴套采用一体加工的结构，没有拼接缝隙，长期开合不会出现轴销松动、页片晃荡的问题。做数控机床防护门安装时，合页的转动半径刚好避开型材侧边的密封胶条安装位，关门时胶条能完全贴合密封，不会出现胶条被合页页片挤压变形的情况；用在3D打印机的透明舱门上时，铸铝材质的页片不会像塑料合页那样因为舱内长期高温出现老化变形，开合几万次也不会出现位置偏移；在小型激光切割机的观察窗安装场景下，合页的不对称结构刚好能让窗页开合时避开设备外壳的钣金折边，不需要额外做避位切口，整个观察窗的开合角度能做到180度完全平开，方便设备内部的耗材更换和调试操作。

　　从安装边界来看，这款合页的固定孔沉头深度刚好适配M5规格的内六角螺栓头，安装后螺栓头完全沉入页片表面，不会突出刮碰连接线或者操作人员的衣物；合页闭合时两个页片的贴合面间隙小于0.05毫米，安装在有防尘要求的设备舱门上时，能配合密封胶条实现较好的防尘效果；合页的转动阻尼经过调校，空载状态下舱门可以停在任意开合角度，不会出现自由滑落关门的情况，不需要额外加装气撑或者阻尼杆，能简化小型设备的整体结构设计。

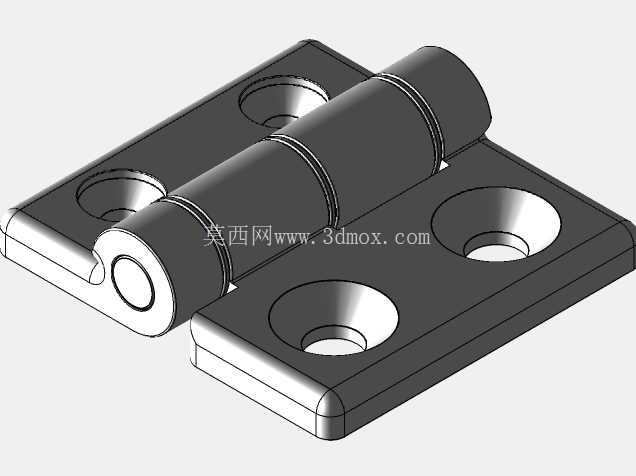

　　建模过程中，这款合页的所有安装孔位、转动半径、页片厚度都严格按照实物测绘的尺寸还原，轴销和页片的配合间隙、沉头孔的锥度、页片边缘的倒角都做了1:1的复刻，不管是用来做设备的结构方案验证，还是直接导出工程图做机加工生产，都能直接匹配实际的装配需求，不需要再做尺寸修正。针对铝型材连接的场景，合页的页片背面还做了0.2毫米的微凸定位点，安装时定位点刚好卡入铝型材的槽道内，拧紧螺栓时合页不会出现移位，能进一步降低装配的调整难度，哪怕是新手装配工也能快速完成安装对位。
