4-12mm轴用锁紧调整环结构设计

　　这类轴用锁紧调整环，在桌面级3D打印机的传动与导向轴系里是出镜率极高的小零件，同时也广泛用在各类轻载自动化输送线、小型实验工装、桌面型非标设备的光轴定位场景中，核心作用是给轴上的运动部件提供硬限位，或是作为轴系轴向位置的微调基准，替代传统的轴肩定位，不需要在轴上加工台阶、退刀槽，能大幅降低光轴的加工成本，也方便后期调整装配位置。

　　从实际使用场景来看，3D打印机的X/Y/Z轴光轴上，这类环常用来限位直线轴承的行程端点，防止运动台超程撞击机架，也可以用来固定同步带轮的轴向位置，避免带轮在高速往复运动中发生轴向窜动，影响打印精度；在小型输送线的光轴上，它可以固定滚筒的轴向位置，防止滚筒运转时偏移卡滞；在工装夹具里，它还能作为调整垫的替代件，快速调整工件的装夹定位高度，不需要反复打磨垫片。

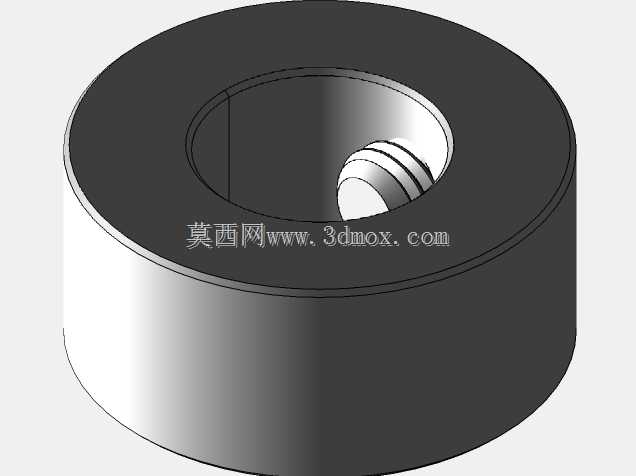

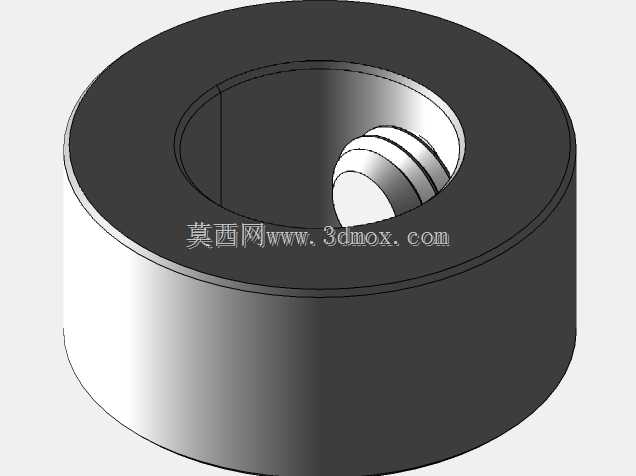

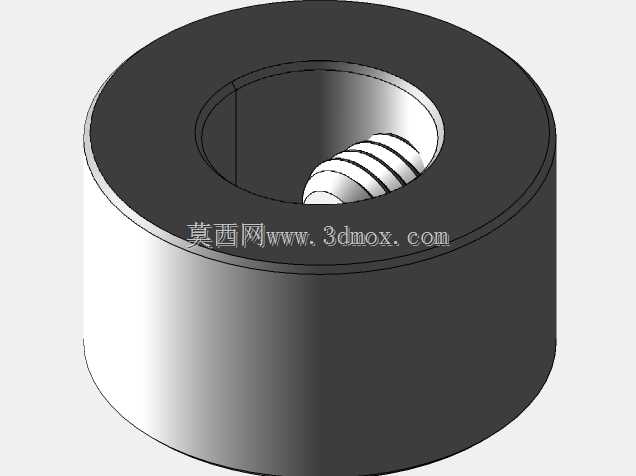

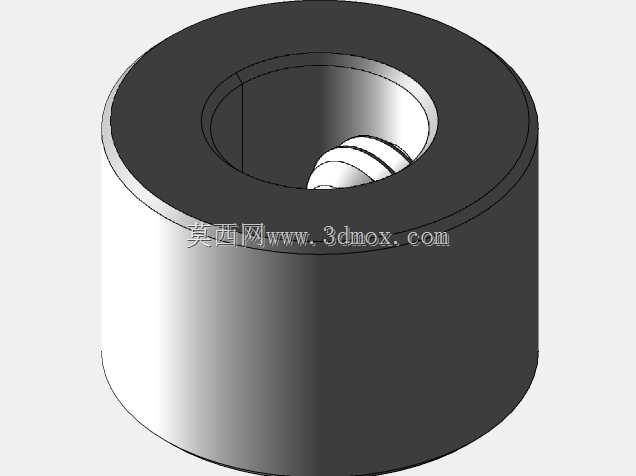

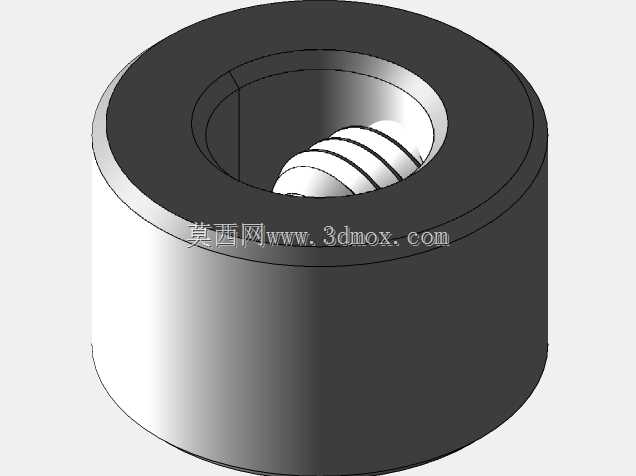

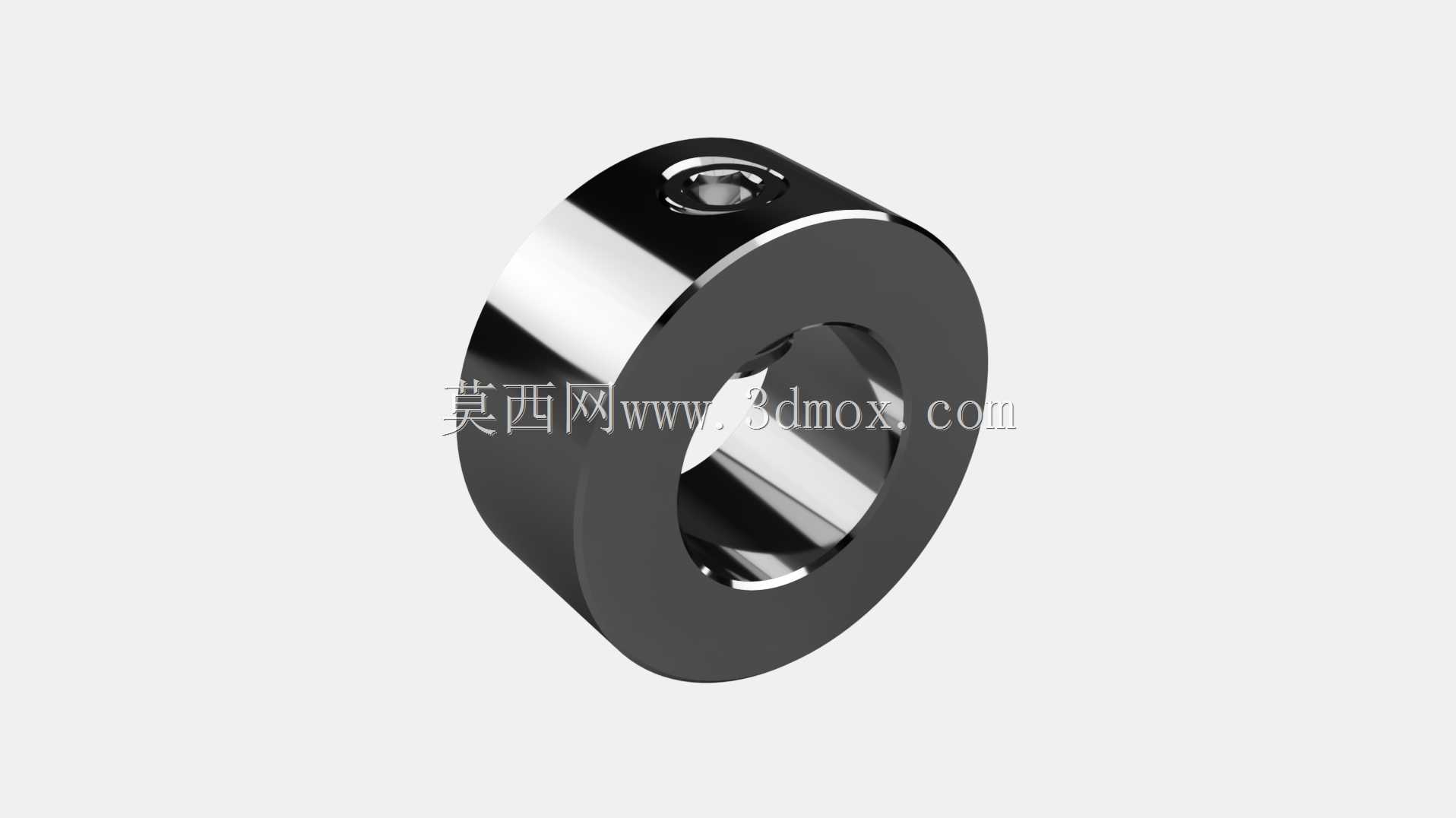

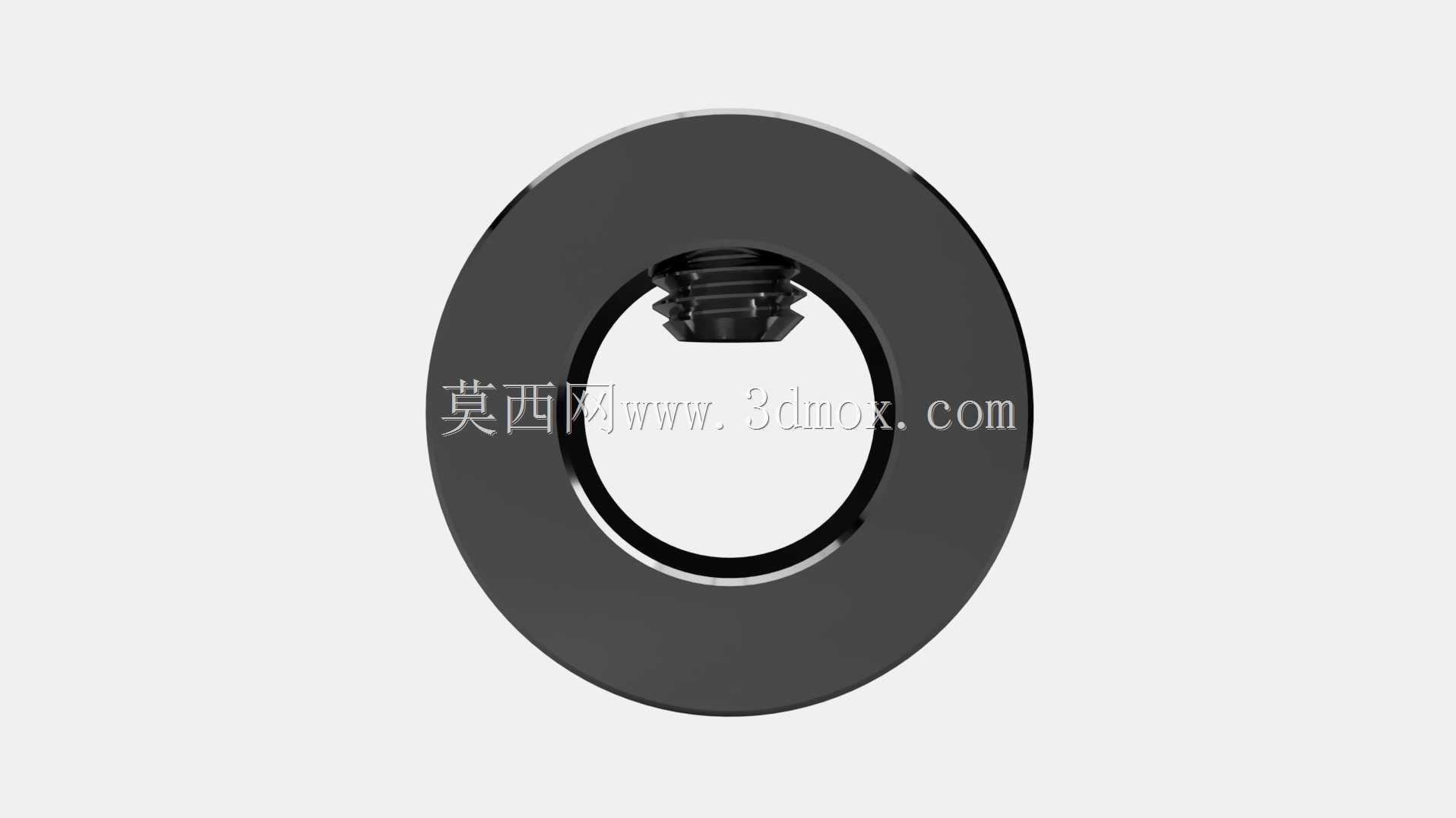

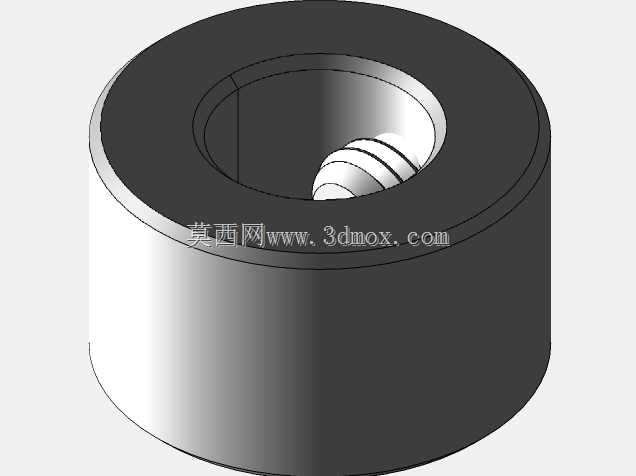

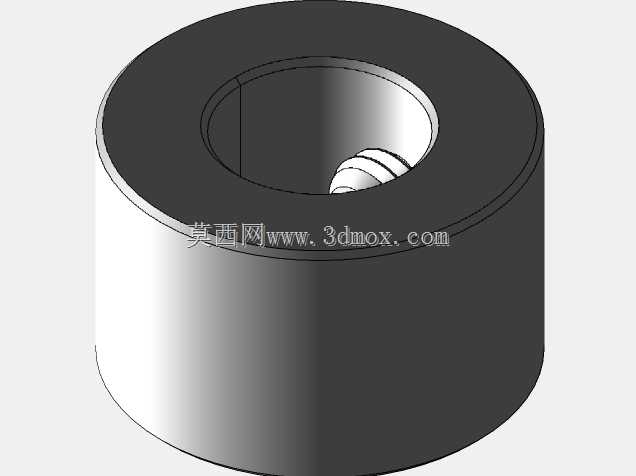

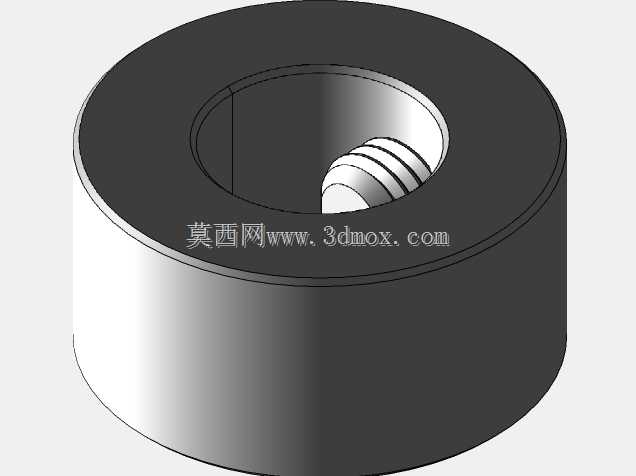

　　功能特性上，这款调整环采用侧面紧定螺钉锁紧的结构，环体内孔与光轴采用小间隙配合，装配时可以沿着光轴自由滑动到目标位置，拧紧侧面的内六角紧定螺钉后，螺钉端部顶紧光轴表面，依靠静摩擦力实现环体与轴的相对固定，相比开口型锁紧环，它的结构更简单，加工成本更低，在轻载、无频繁冲击的工况下锁紧可靠性足够，同时环体的两个端面都经过精加工，平面度与端面跳动控制在合理范围内，作为限位面使用时，能保证与被限位部件的贴合度，不会出现偏载导致的定位偏移。

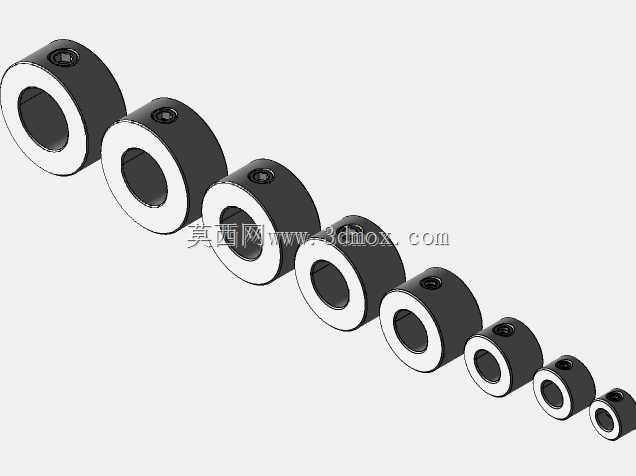

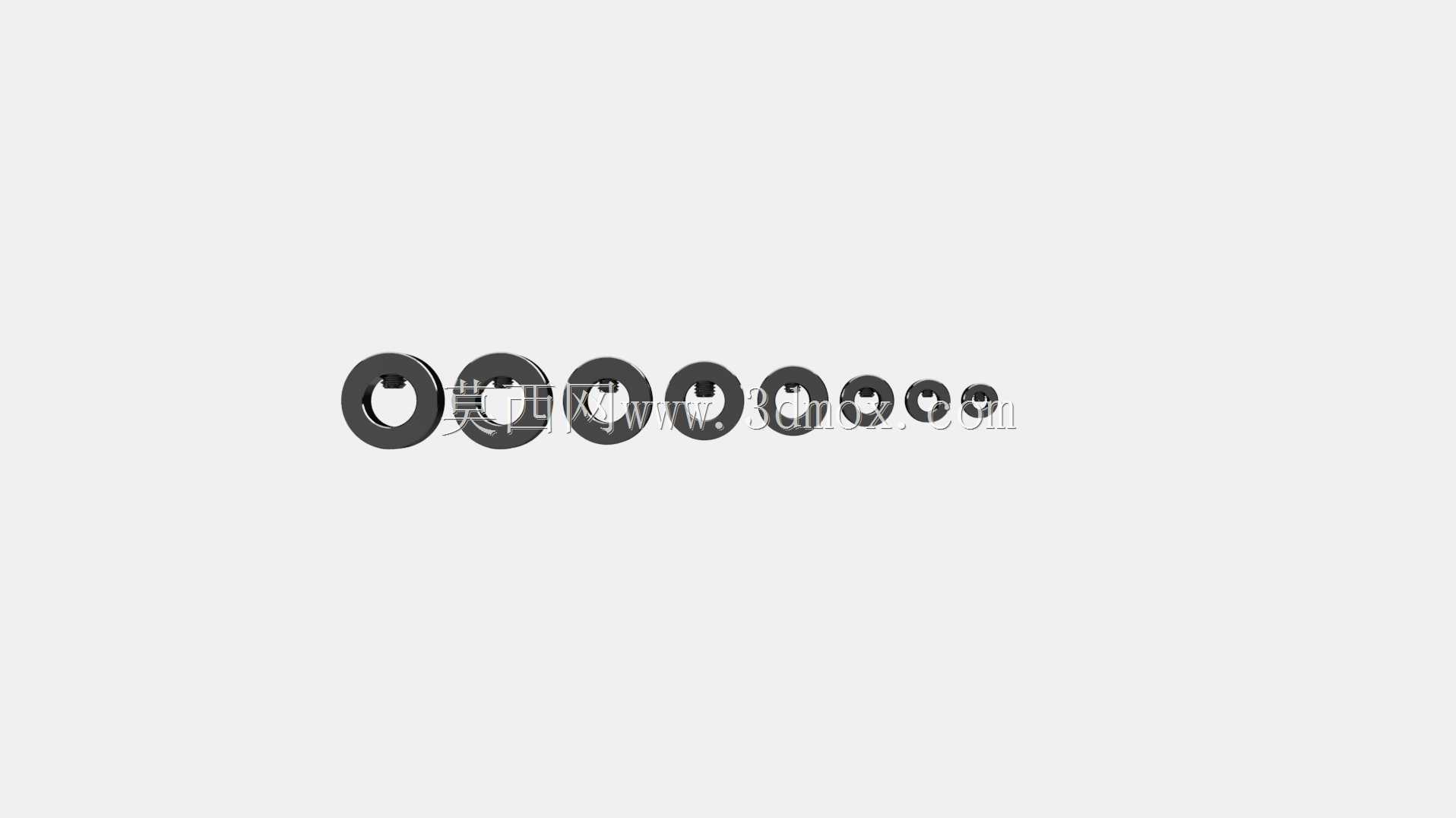

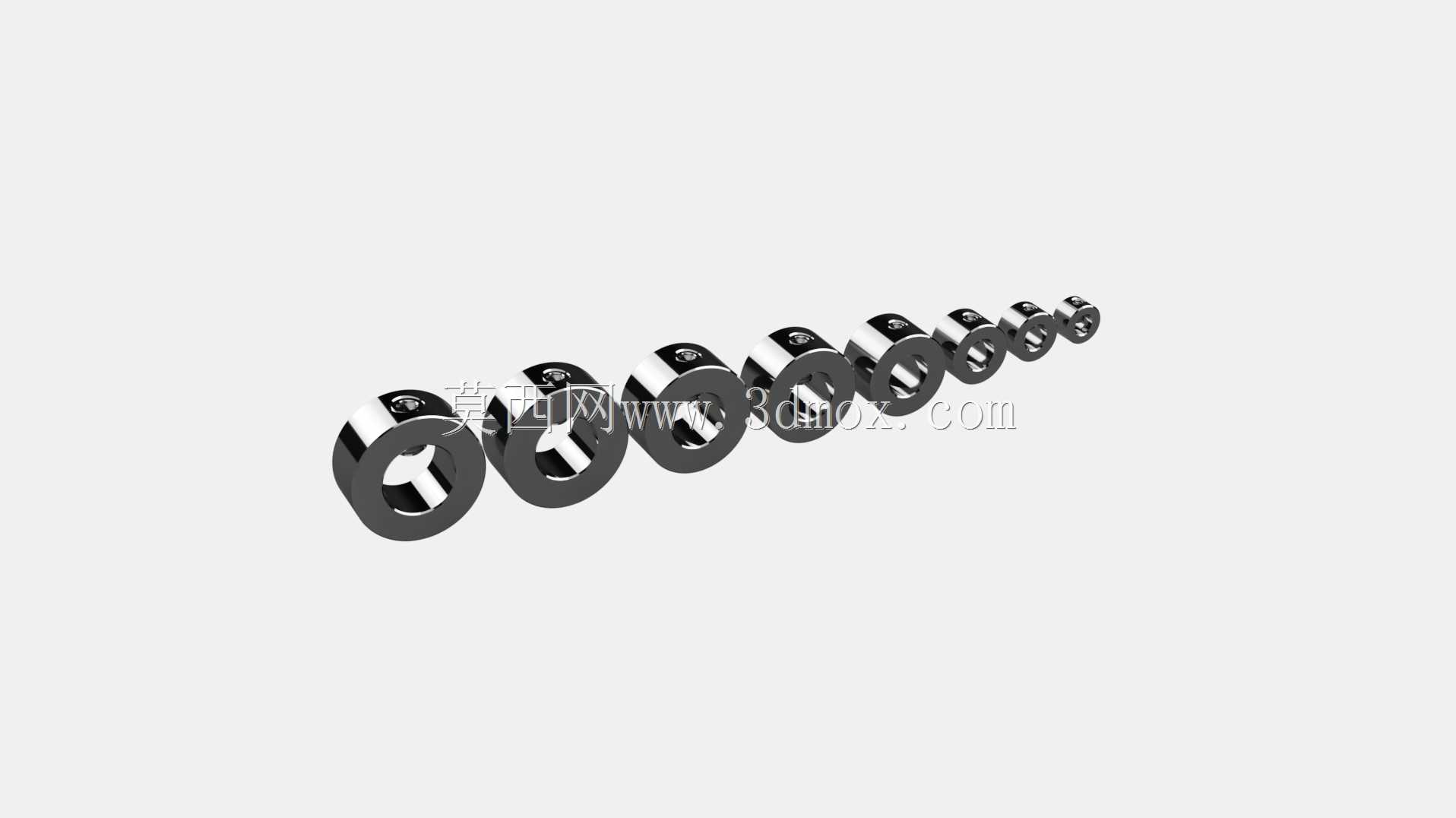

　　设计思路上，这款环体覆盖4mm到12mm的常用光轴直径规格，匹配3D打印机、小型自动化设备里最常用的光轴尺寸段，环体的外径与厚度尺寸是根据对应轴径的受力情况匹配的：小规格4-6mm轴对应的环体厚度较薄，外径也更小，避免占用过多轴上安装空间；8-12mm轴对应的环体厚度与外径相应加大，保证紧定螺钉有足够的啮合长度，同时环体自身有足够的刚度，锁紧时不会发生变形。侧面的紧定螺钉孔采用螺纹孔加工，孔位位于环体壁厚的中心位置，保证螺钉顶紧时受力均匀，不会出现偏载导致环体倾斜；内孔的尺寸公差按照光轴的间隙配合要求设计，既能保证装配时滑动顺畅，又不会因为间隙过大导致锁紧后环体出现偏斜。

　　外形尺寸与安装边界方面，不同规格的环体内孔尺寸严格对应标称的轴径范围，安装时不需要额外在轴上加工特征，只需要将环体穿入光轴，滑动到预设位置后用内六角扳手拧紧侧面的紧定螺钉即可，安装拆卸都非常方便，不需要复杂的工装；环体的外圆没有多余的突出结构，安装后不会和周边的直线轴承、同步带轮、机架型材发生干涉，在紧凑的设备安装空间里也能灵活布置。需要注意的是，这类锁紧环适合轻载轴向定位的场景，如果是承受较大轴向冲击的工况，需要配合轴上的定位槽使用，或是选用夹紧式的锁紧环结构，避免螺钉受剪失效。在三维建模过程中，这类零件的建模逻辑比较清晰，先绘制环体的回转截面，旋转生成基础实体后，在侧面加工螺纹孔，再添加紧定螺钉的装配特征即可，建模时需要注意内孔与端面的垂直度要求，这是保证环体安装后定位精度的核心形位公差，另外螺纹孔的深度要匹配对应规格紧定螺钉的长度，保证螺钉拧紧后端部能完全顶紧轴面，同时不会突出环体外圆影响周边部件运动。
