建筑施工用扣件式脚手架管三维设计

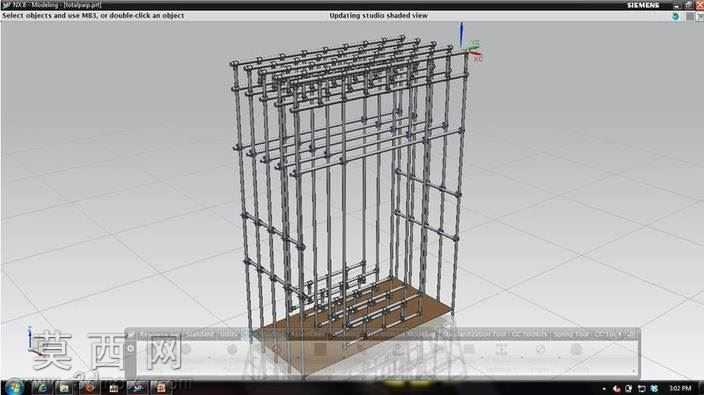

本模型采用三维参数化建模方式完成脚手架管整体架体的搭建，建模过程中严格遵循建筑施工脚手架的常规排布逻辑，先以基准平面确定架体的落地承载底板位置，再逐根绘制竖向主立杆，每根立杆的长度、排布间距均参考常规扣件式钢管脚手架的施工规范设定，保证架体的竖向承载结构符合实际使用的受力逻辑。横向水平杆与纵向水平杆的建模采用阵列配合扣件节点定位的方式完成，每一处横杆与立杆的交接位置都预留了扣件安装的匹配结构，还原了实际脚手架中扣件连接钢管的节点特征，避免了杆件直接穿插的不符合实际的建模错误。架体的分层排布按照常规施工步距设置，多层水平杆形成稳定的横向约束结构，同时在架体的侧边设置了连续的斜向加固杆件，模拟脚手架的剪刀撑结构，提升整体架体的抗侧移稳定性，还原真实脚手架的受力加固设计。材质设置上，所有钢管构件均赋予哑光金属钢材材质，调整材质的粗糙度参数模拟施工现场钢管表面轻微氧化、带少量使用痕迹的质感，底部承载底板赋予木质纹理材质，还原脚手架落地铺设木垫板的实际场景。渲染阶段采用工作室均匀光照环境，开启柔和阴影效果，清晰展现架体每一层杆件的排布层次与节点连接结构，避免杆件之间出现视觉遮挡导致的结构辨识不清问题。设计过程中重点还原了脚手架管的空间框架结构特征，对每一根杆件的相对位置、连接节点的对齐精度都做了反复调整，保证架体整体横平竖直，符合实际脚手架的搭设要求，同时模型保留了可编辑的参数化特征，可根据不同的施工场景需求调整架体的高度、宽度、杆件间距等参数，适配不同的建筑施工支护场景使用，当前版本仍可在节点扣件的细节还原、架体连墙件结构补充等方面做进一步优化，提升模型的细节完整度与工程实用性。
