四色直插式3毫米LED灯珠三维设计

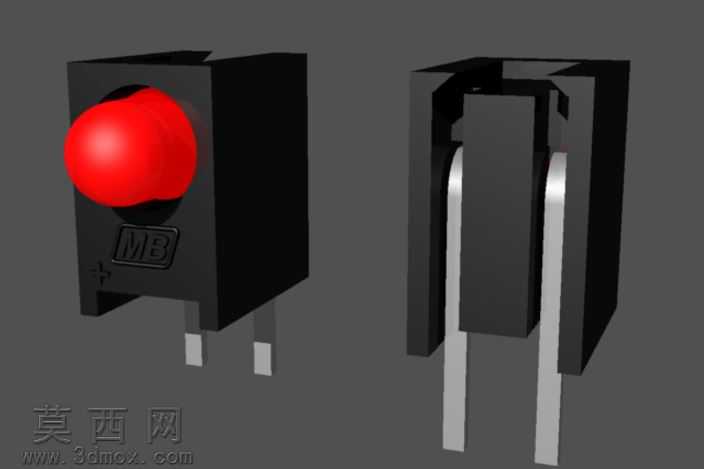

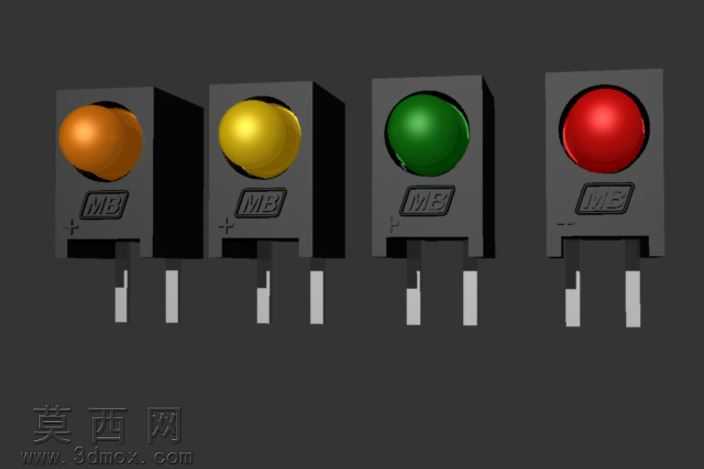

本作品为113-120系列右斜PCB装配型3毫米直插LED灯珠的三维建模设计，覆盖橙、黄、绿、红四种常规发光配色，完整还原了该类电子元器件的外观结构与装配特征。建模过程中首先依据实物测绘尺寸搭建基础轮廓，精准还原了方形黑色环氧树脂封装本体的倒角细节、本体表面印刷的极性标识与品牌标识纹理，封装顶部的球形发光透镜采用曲面放样建模，保证透镜弧度与实物光学结构完全匹配，还原光线出射的曲面形态。引脚部分严格按照直插LED的标准引脚间距、引脚宽度与弯折角度建模，还原了引脚根部与封装衔接的过渡结构，确保模型可直接用于PCB装配的干涉检查与布局仿真。材质渲染阶段，针对不同部件的物理特性调配对应材质：黑色封装本体采用哑光磨砂塑料材质，添加细微的颗粒质感还原环氧树脂封装的真实触感；顶部球形透镜针对四种发光色分别调配半透明透光材质，添加微弱的自发光效果模拟灯珠通电后的发光质感，同时调整材质的折射与反射参数，还原透明环氧树脂的通透光学特性；金属引脚采用镀锡金属材质，添加轻微的表面划痕与氧化质感，还原工业量产电子元件引脚的真实金属外观。设计过程中充分考虑该类LED的实际应用场景，模型保留了完整的装配基准特征，封装底部的定位平面、引脚的中心轴线均做了基准对齐处理，可直接导入各类电子装配仿真场景使用，四种配色的灯珠采用统一的建模基准与尺寸参数，仅调整透镜部分的材质色彩与自发光参数，保证同系列元件的尺寸一致性，满足PCB设计中不同状态指示灯的选型装配需求，可用于电子产品结构验证、装配教学演示、产品宣传渲染等多种场景。
