FLEXFIT1537-3型三滚轮导向承载组件

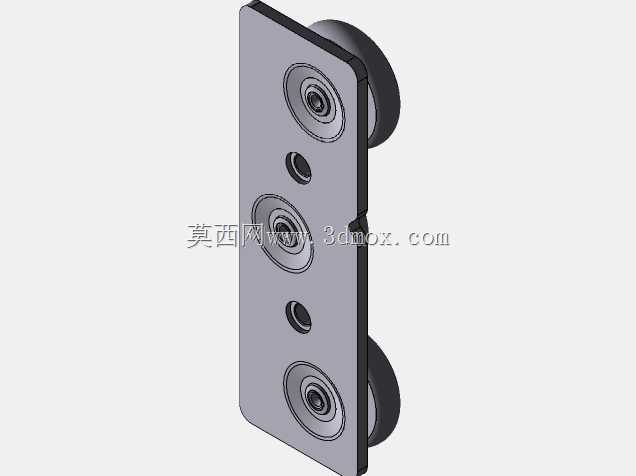

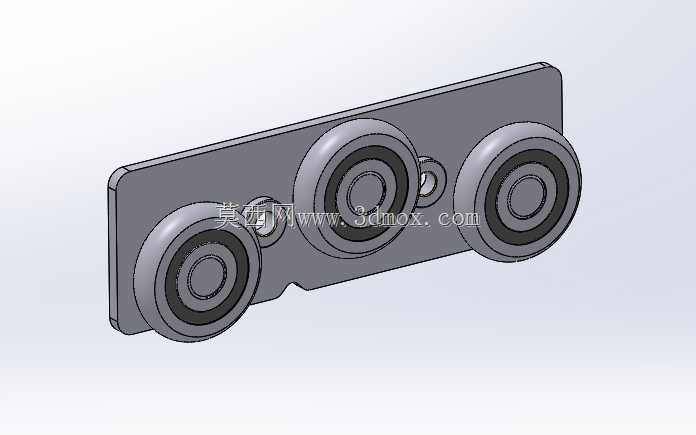

该三滚轮组件在轻型输送线、滑动门体、移动工装台以及线性导向机构中应用广泛，核心作用是为沿固定轨道移动的部件提供低阻力支撑与侧向限位。三个滚轮呈非对称排布，中部滚轮位置略高于两侧滚轮，这种布局能够在单块安装基板上同时承担垂直方向载荷与水平方向导向力，避免移动过程中出现卡滞、偏摆或跳轨问题。基板采用平板式结构，板面预留两处沉孔与一处光孔，可直接通过紧固件固定在移动架体侧面，不需要额外加工复杂转接座，能有效缩短装配环节的配作时间。滚轮选用带内嵌轴承的标准件，外圈为圆弧面，与圆轨或角钢轨道接触时可自适应微小角度偏差，降低轨道安装直线度误差对运行平顺性的影响。从结构设计角度看，基板轮廓在相邻滚轮之间做了内凹处理，既减少了板材占用空间，也为滚轮转动预留安全间隙，避免边缘与轮体发生摩擦。两侧滚轮主要承担主载荷并约束前后方向位移，中部滚轮则用于压紧轨道另一侧或辅助导向，三点形成稳定的受力包络，在往复启停、小幅冲击工况下仍能保持接触可靠。安装边界方面，基板整体呈长条形，厚度方向尺寸紧凑，适合安装在设备侧部空间狭窄的位置；滚轮轴向突出基板表面，安装时需保证轮槽中心与轨道中心对齐，紧固件锁紧后基板平面应与轨道走向平行。若用于竖直移动场景，可将组件成对布置在轨道两侧，利用上下两组滚轮形成夹持结构，进一步提升抗倾覆能力。建模过程中需重点控制三个滚轮的同轴度与相对位置公差，轴承配合段采用基孔制过渡配合，基板孔位与安装面保持垂直，防止滚轮转动时出现额外径向载荷。该结构没有复杂传动零件，维护时仅需定期检查轴承转动状态与紧固件预紧力，适合在自动化生产线、仓储移载设备、防护门启闭机构中作为标准导向承载单元使用。
