立式工业储水罐体结构设计方案

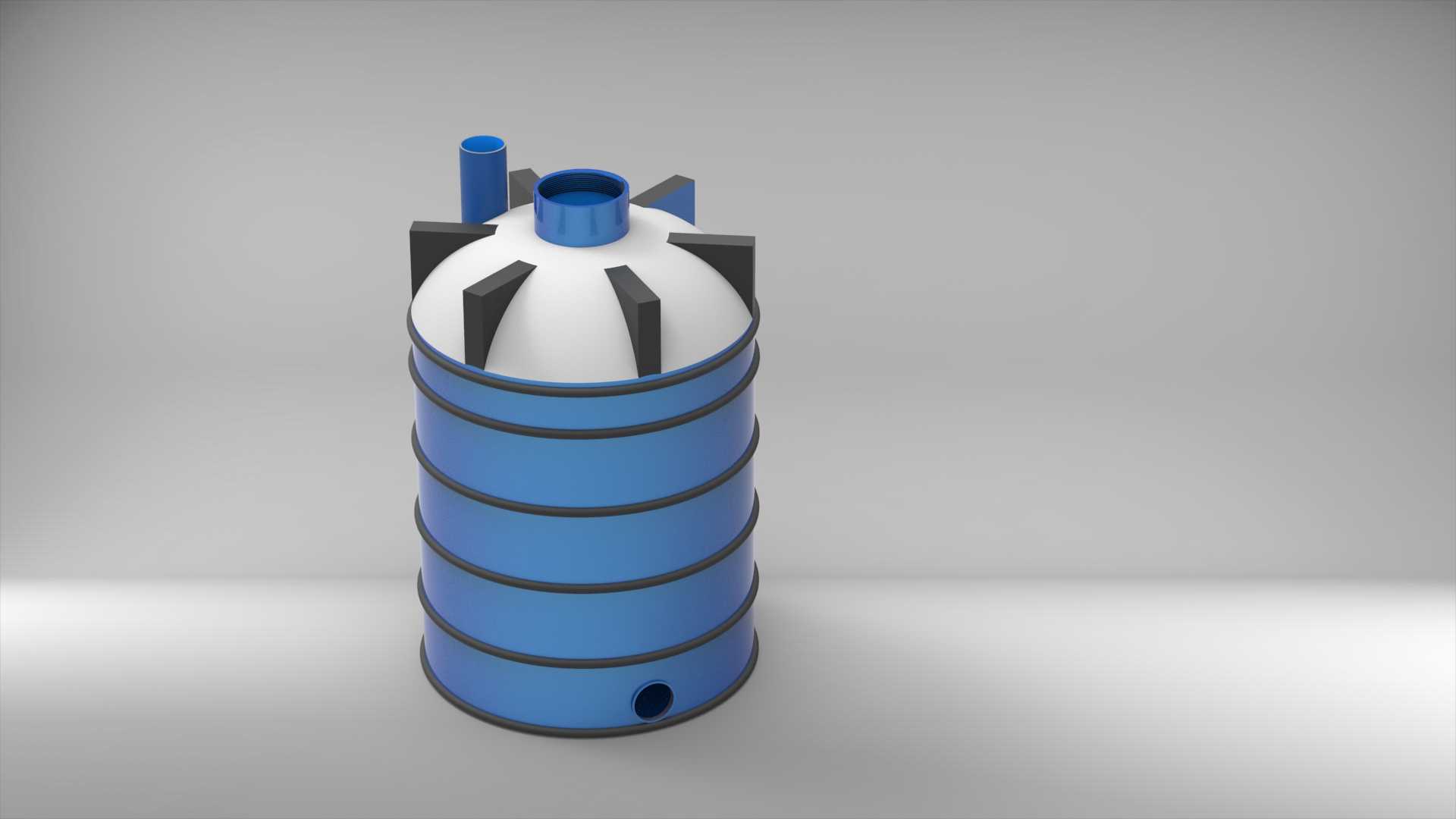

该立式储槽的整体结构采用圆柱形筒体搭配拱顶封头的构型，这类构型在中小型常压储液场景中应用极广，常见于厂区生产给水中转、小型工艺循环水缓存、民用建筑二次供水以及零散工况的废液暂存环节。筒体周向布置的多道环形加强筋并非装饰结构，其核心作用是提升薄壁筒体的径向刚度，降低满液状态下筒壁因静水压力产生的径向变形量，同时可在一定程度上抵消外部轻微磕碰对罐体造成的局部凹陷，无需额外增加筒体壁厚即可满足结构强度要求，兼顾制造成本与运行可靠性。

罐体顶部设置两个不同通径的管口，大口径管口可作为检修人孔或主进水接口，小口径管口可用于排气、溢流或者接入液位监测仪表；罐体下部侧壁开设的侧向管口为标准出料/排污接口，该接口的中心高度预留了足够的管路安装空间，可直接对接法兰式阀门或者外接输送管路，无需额外加装变向弯头。顶部封头处均匀分布的径向加强筋板，用于补强封头与筒体连接的角接区域，避免吊装或者满液承压时封头与筒体的焊缝处出现应力集中。

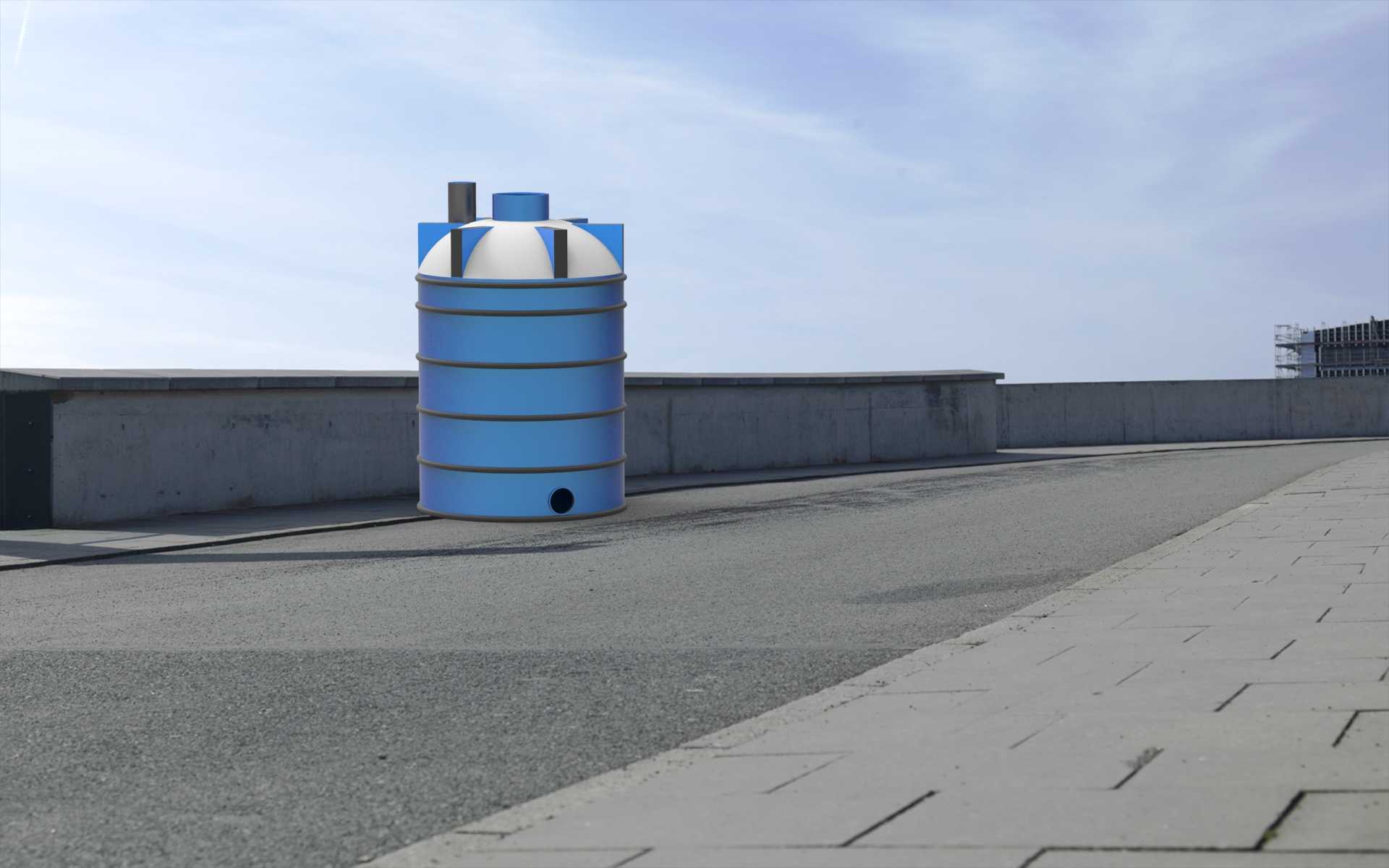

从安装边界来看，该罐体为立式落地安装结构，底部为平底结构，可直接放置于经过找平的混凝土基础或者钢制承重平台上，安装时仅需校核基础的平面度与承载能力，无需配套复杂的支撑鞍座；筒体的外径尺寸决定了设备的占地边界，选型时需在罐体周边预留不小于六百毫米的操作空间，用于日常巡检、阀门操作以及后期管口维护。设计过程中需重点校核筒体壁厚与加强筋的间距匹配关系，静水压力沿罐体高度呈线性分布，越靠近底部的筒壁承受的压力越大，可通过调整下部加强筋的排布密度，或者适当减薄上部筒体壁厚来优化整体材料利用率。管口的方位可根据实际厂区的管路走向进行旋转调整，法兰连接面的平面度需在建模阶段严格控制，避免安装后出现密封渗漏问题。罐体顶部的结构还可根据需求加装液位计、呼吸阀等附件，对应的安装接口可在原有模型基础上直接拓展，无需改动主体筒体结构。
