摄像小车滚轮支撑连接支架结构

这款支架是摄像轨道小车行走轮组的核心承载连接构件，主要应用于影视拍摄、实景勘测类移动摄像设备的行走端，负责将滚轮组件与小车主体机架可靠连接，同时传递行走过程中的各类载荷，保障设备移动过程中的平稳性。从实际应用场景来看，这类支架多适配于小型轨道摄像小车、地面移动拍摄云台的行走单元，在影视剧组外景拍摄、演播室固定轨道机位移动、工业现场巡检摄像小车等场景中广泛使用，需要兼顾结构强度与轻量化需求，避免因支架刚性不足导致拍摄画面出现抖动，同时也要控制自身重量，降低小车行走的驱动负载。

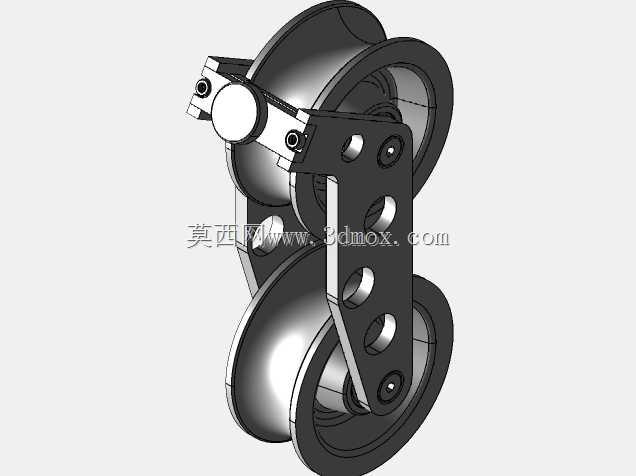

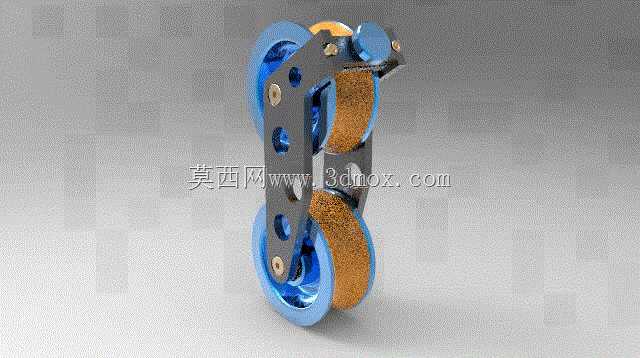

从功能特性上看，该支架采用双侧板镂空式结构设计，主体承力板上开设多组减重孔，在不降低结构抗弯、抗扭强度的前提下尽可能削减自身重量，同时预留了滚轮轴安装孔位、与小车主体的连接固定孔位，以及缓冲部件的安装卡位。支架上集成的双滚轮组采用错位布置形式，配合外侧的弹性缓冲层，能够在轨道接缝、地面微小凸起处实现平稳过渡，减少行走过程中的冲击传递到上部摄像设备。设计过程中首先需要明确安装边界：支架上部与小车底盘的连接面采用平面贴合定位，孔位间距匹配常规小型摄像小车的底盘安装尺寸，下部滚轮的中心距、轮缘与轨道的配合间隙经过校核，既保证滚轮在轨道上不出现卡滞，也不会因间隙过大产生横向窜动影响行走精度。

设计思路上优先保障载荷传递路径的合理性，主体承力路径从上部连接孔位直接延伸至下部滚轮轴安装位，避免出现应力集中的锐角转折，镂空孔的位置避开主承力筋条，所有安装孔位周边都做了局部加厚处理，应对螺栓预紧力和行走过程中的交变载荷。外形尺寸方面，支架整体宽度匹配双滚轮的安装间距，高度控制在小车底盘离地间隙的合理范围内，不会出现下部剐蹭轨道或地面的情况，两侧的连接耳片尺寸经过优化，既保证缓冲部件的安装空间，也不会超出小车整体宽度边界。安装时滚轮轴穿过支架侧板的对应孔位，采用轴用挡圈做轴向定位，支架上部通过螺栓与小车底盘锁紧，缓冲部件卡入支架预设的卡位后与滚轮侧面贴合，吸收行走过程中的径向振动，整套结构装配后无多余突出部件，不会与周边的线缆、摄像设备附属构件产生干涉。
