E3Dv6挤出机圆形安装固定座

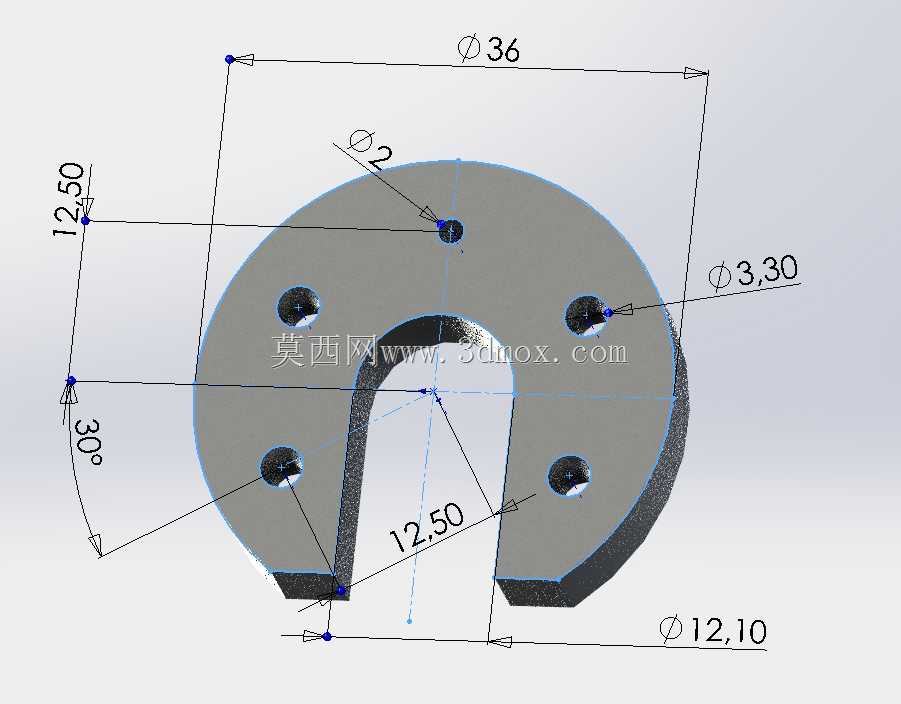

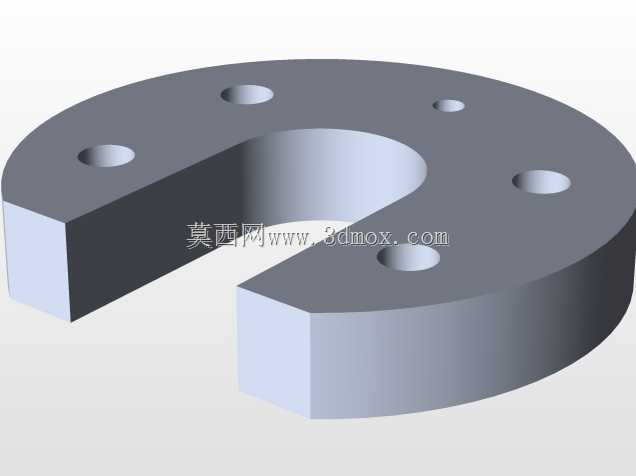

这款安装件主要适配E3D v6规格的挤出组件，在桌面级熔融沉积成型设备的热端装配场景中承担定位与承载作用，是连接热端模组与设备运动机架的关键衔接零件。从结构设计来看，整体采用带开口的圆盘式构型，中心开设适配v6热端散热柱的半圆开口，开口宽度匹配12.10mm的安装尺寸，可直接从侧方卡入热端柱体，无需从端部穿装，能大幅降低后期维护时的拆装难度，避免拆装过程中拉扯热端接线与加热管线。圆盘主体外径设置为36mm，整体厚度为6mm，这个厚度参数既保证了零件自身的结构刚性，在热端持续工作产生的温度传导下不会出现形变翘曲，也不会过度占用Z轴方向的安装空间，适配多数近程、远程挤出结构的安装间隙要求。零件上共设置五个安装孔位，其中中心上方的小孔直径为2mm，可作为定位销孔使用，装配时先穿入定位销完成预装定位，再锁紧其余固定螺丝，能有效避免装配过程中出现孔位偏移的问题；其余四个均匀分布的安装孔直径为3.30mm，适配M3规格的内六角螺丝，孔位分布夹角为30度，可兼容不同孔位布局的X轴滑车安装板，不管是单臂滑车还是双侧支撑板结构都能找到对应的锁紧点位。设计时特意将安装孔的中心距设置为12.50mm，这个尺寸与市面上主流的E3D v6改装安装板孔位完全匹配，不需要额外对安装板进行二次钻孔攻丝，可直接替换原有老旧或损坏的固定座。零件边缘做了微小的倒角处理，既去除了机加工或打印成型产生的锐边毛刺，避免装配时划伤操作人员的手部，也能减少安装时与相邻零件的干涉概率。在实际使用中，这款安装座可以稳定固定热端的位置，避免打印过程中热端出现晃动偏移，保证喷嘴与打印平台的间距恒定，减少打印过程中出现的层纹偏移、翘边等问题，同时开口式的设计也方便调整热端的上下高度，在更换不同长度的喷嘴或者调整Z轴零点时，不需要完全拆下所有螺丝，只需松脱固定螺丝即可滑动调整热端位置，调试效率比全封闭法兰结构提升不少。
