金属板材开卷整平专用支撑设备

该设备主要应用于金属板材加工生产线的开卷工序，承担钢卷、铝卷等金属卷材的支撑与放卷作业，可适配平整钢板及存在轻微不平整缺陷的卷材，为后续的校平、剪切、冲压等工序提供稳定的卷材输送基础。在实际生产场景中，这类设备常与整平机、送料机、剪切设备组成连续加工线，广泛用于五金冲压、汽车零部件制造、钢结构加工、家电外壳生产等领域，能够有效降低人工上卷的劳动强度，避免卷材散卷、跑偏等问题，提升整条生产线的连续运行效率。

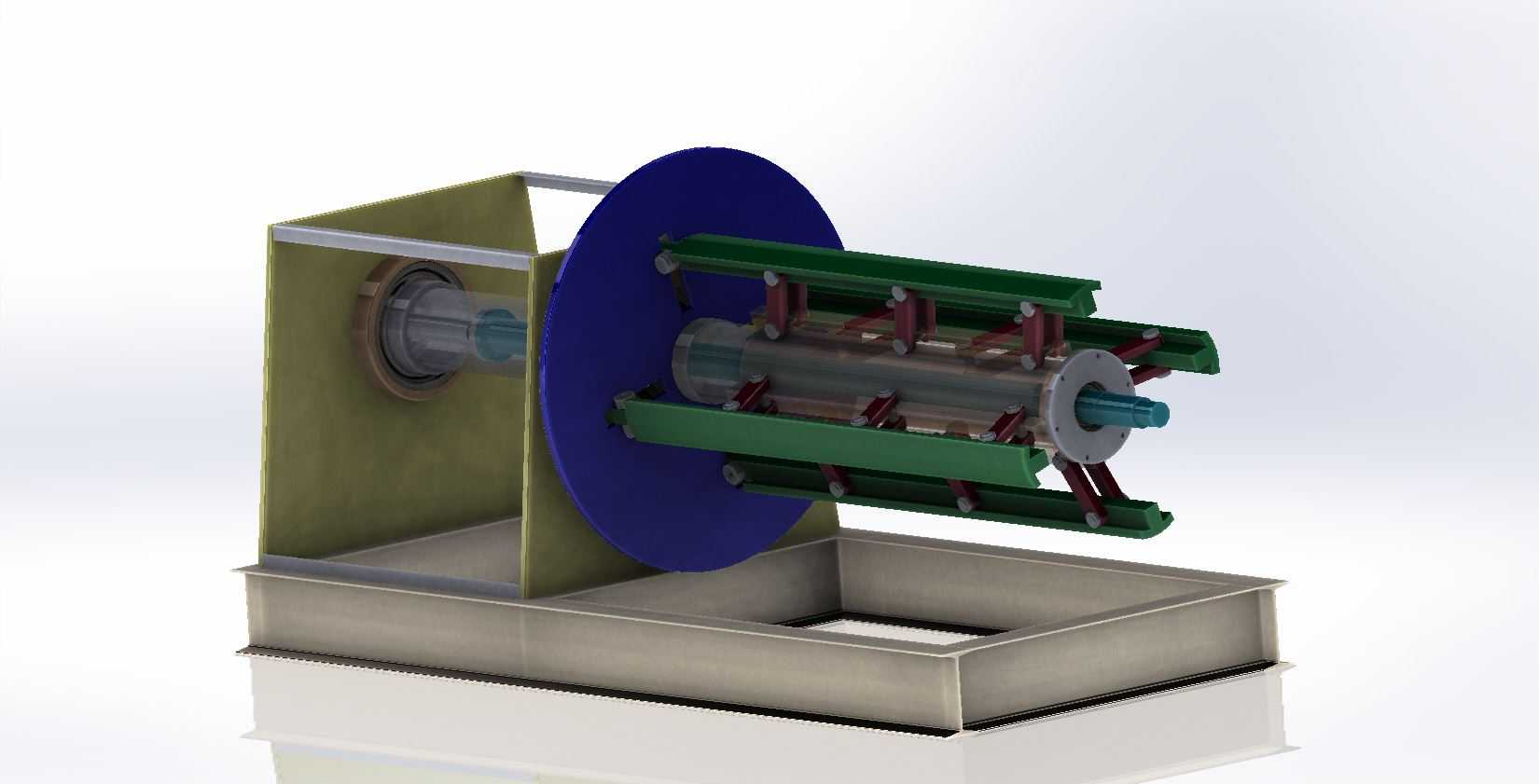

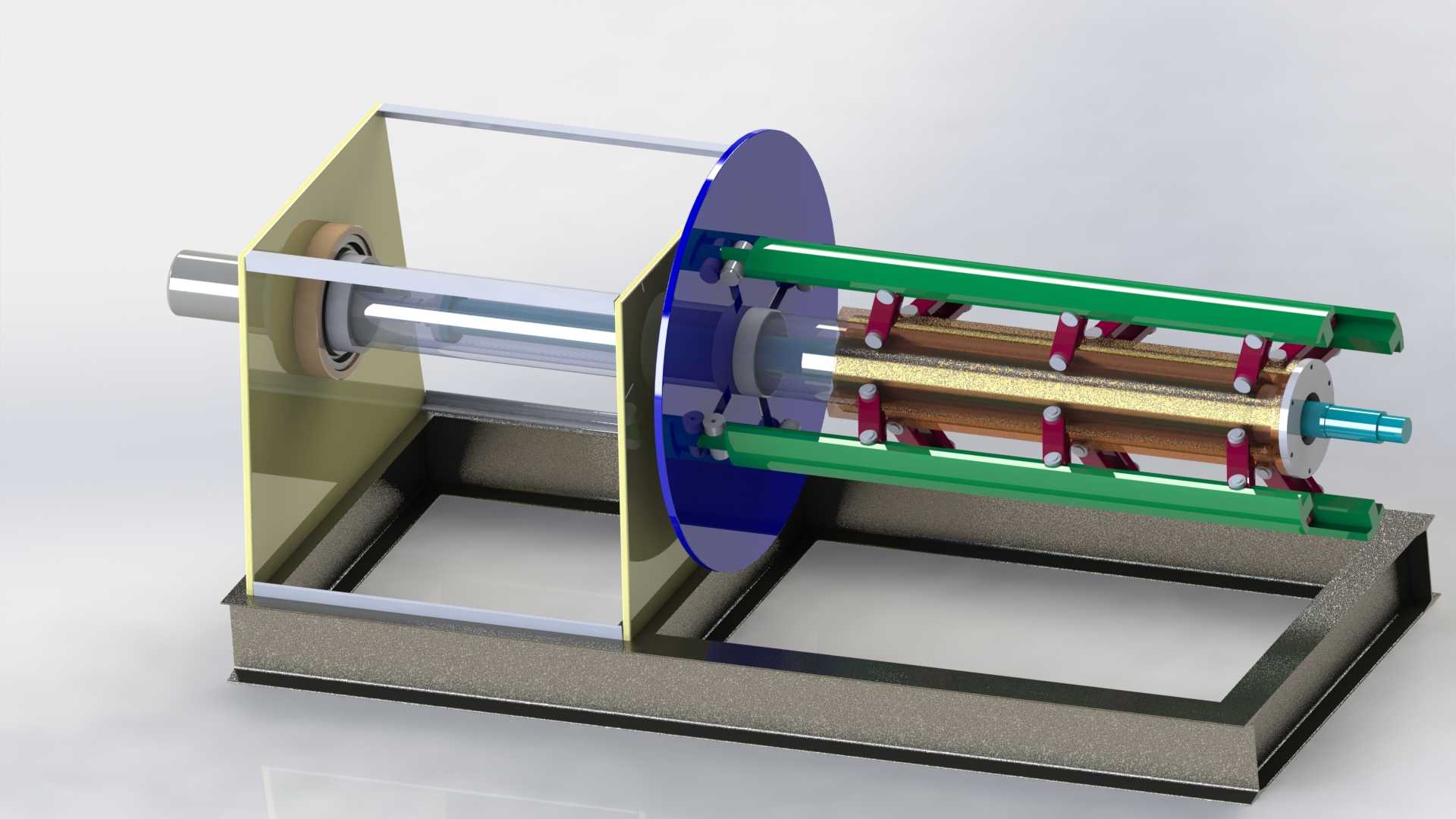

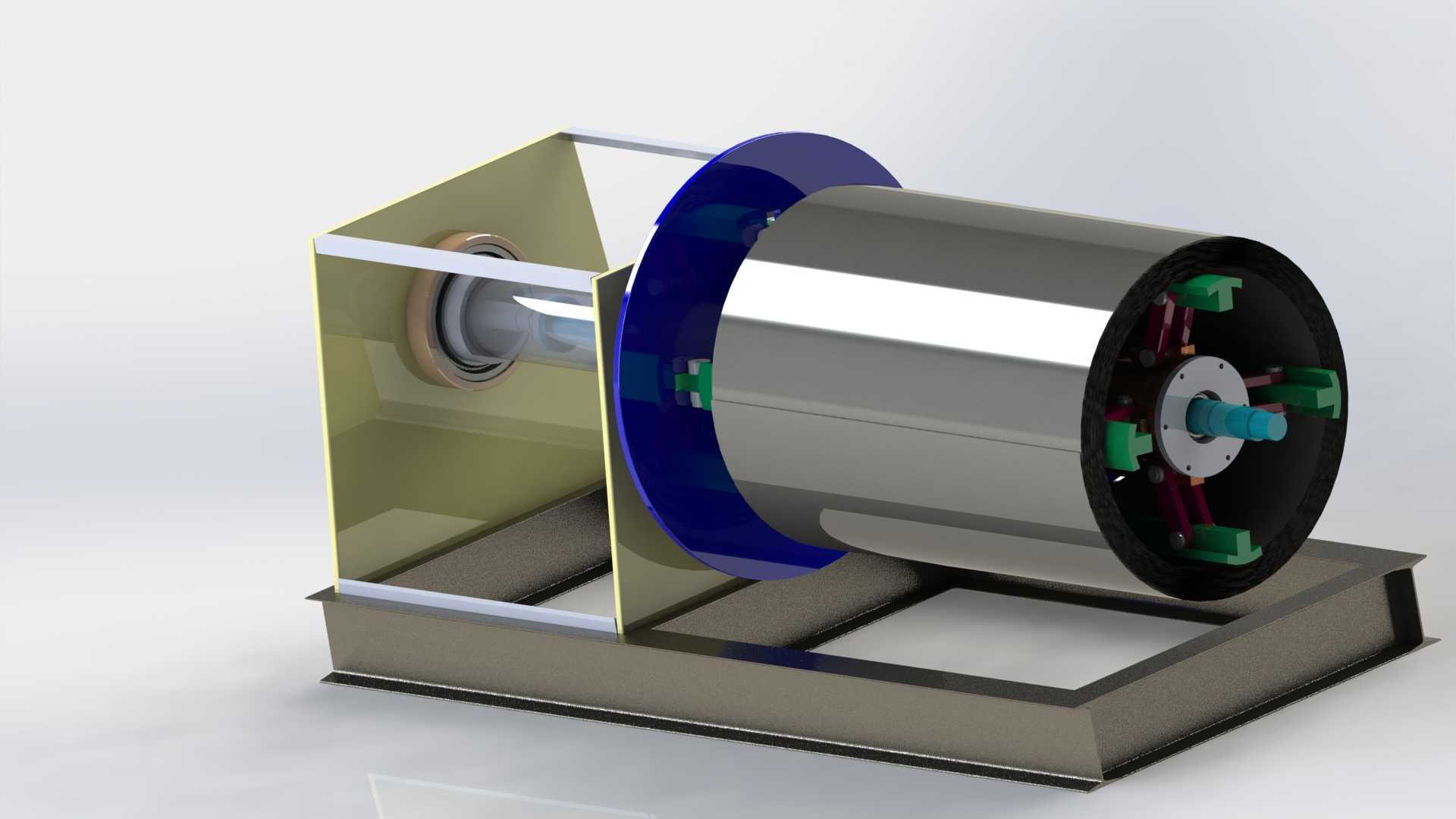

设备核心功能围绕卷材的可靠夹持与平稳放卷展开，其涨缩卷筒结构可通过内部机构驱动多组涨缩板径向伸缩，适配不同内径规格的金属卷材，装夹时涨缩板向外撑紧卷材内孔，保证卷材与卷筒同步转动，放卷过程中不会出现相对滑动；侧部设置的限位压盘可对卷材端面进行轴向定位，防止卷材在转动过程中出现轴向窜动，保证放卷位置精度。底座采用整体焊接框架结构，具备足够的刚性与抗扭性能，可承受大重量卷材带来的偏载与冲击，避免设备运行过程中出现明显振动，为上部机构提供稳定的安装基准。

从设计思路层面，该设备优先保证结构可靠性与工况适配性，整体采用卧式悬臂布局，一侧设置立式支撑墙板承载卷筒的径向载荷与轴向载荷，这种布局形式方便卷材的吊装上料，车间可直接通过行车将卷材从悬臂端套入卷筒，无需额外的上料辅助机构，降低生产线的配套成本。卷筒部分的涨缩板采用分段式设计，多组板体沿圆周均匀分布，与卷材内孔的接触面积更大，撑紧力分布更均匀，不会对卷材内孔造成局部压伤，尤其适合表面质量要求较高的冷轧板、镀锌板等卷材加工。支撑墙板与底座之间采用螺栓连接加定位销的组合形式，既保证装配精度，也便于后期内部传动部件的维护与检修。

在安装边界方面，设备整体为一体式底座结构，安装时只需将底座水平固定在车间硬化地面上，按照设备载荷要求预埋地脚螺栓即可，无需复杂的地基施工。设备的横向尺寸主要由卷筒的有效工作长度决定，可适配常见宽度的金属卷材；轴向尺寸需预留卷材吊装的操作空间，悬臂端外侧应留出不小于单卷卷材最大直径的吊装距离，方便行车上下料。设备的高度方向需与后续整平机、送料机的进料口高度匹配，可通过在底座下方加装调整垫铁的方式微调整机高度，保证卷材引出后能够水平进入后续工序，避免因高度差导致板材出现附加弯曲应力。设备运行过程中，卷筒的转动阻力可根据卷材张力需求进行适配，保证放卷速度与后续生产线的进给速度同步，不会出现板材拉扯或松垮堆积的问题。
