卧式大型工业承压储液罐体结构

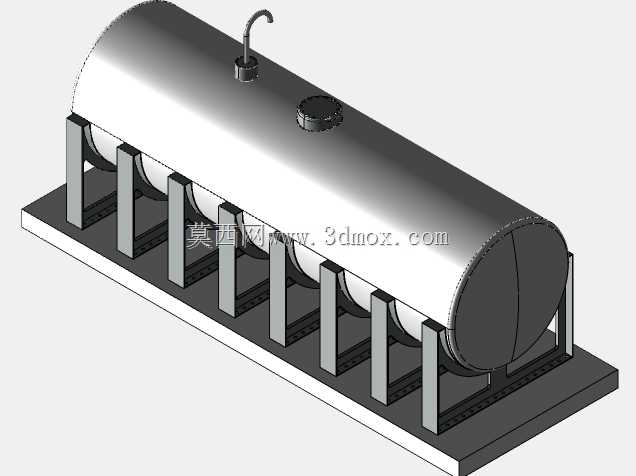

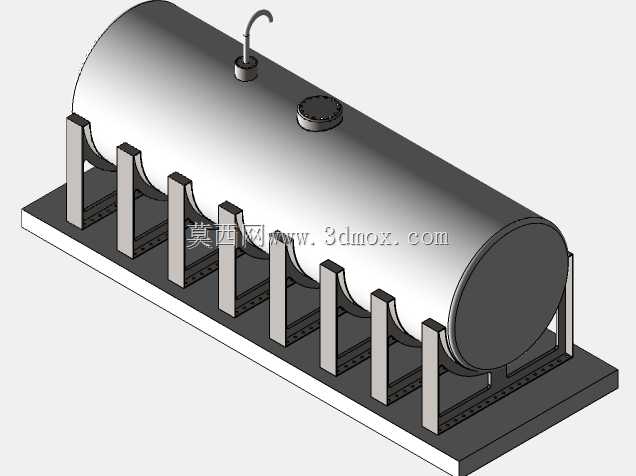

该卧式储液罐体主要面向石油炼化、燃气输配、化工物料中转等场景的常压或低压液态介质存储需求，可适配丙烷、轻质燃油、工业净水等多种流体介质的静态存储作业，也可配套管线完成物料的暂存缓冲工序，在铁路沿线中转场站、油气加注站点、工业厂区原料存储区均有广泛适配空间。从结构设计逻辑来看，罐体采用等直径圆筒搭配两端标准椭圆封头的成型结构，相比锥底或球罐形式，卧式布局能有效降低设备整体重心，减少场地竖向空间占用，同时降低现场安装的吊装难度与基础施工成本。罐体顶部设置两类外接结构，一处为带弯管的通气/溢流接口，可平衡罐内气压波动，避免进料或排料过程中罐内出现正负压差损伤罐体结构；另一处为带密封端盖的人孔结构，方便运维人员进入罐内完成清淤、焊缝检测、防腐层修补等定期作业。支撑结构采用多组等间距排布的鞍式支座，每组支座由弧形托板、竖向支撑肋与底部连接底板组焊而成，弧形托板与罐体外壁贴合弧度完全匹配，可将罐体满载时的竖向载荷均匀分散传递至底部安装基础，避免罐体局部应力集中导致的变形风险；支座肋板设置多道加强折弯结构，可抵消介质晃动带来的横向剪切力，底部底板预留螺栓安装孔位，可通过化学锚栓或预埋螺栓与混凝土地面刚性固定，满足不同抗震等级区域的安装要求。外形尺寸上，罐体主体直径与长度比例适配大容积存储需求，安装时需预留顶部接口的操作空间、罐体两端的管线连接空间，支座排布间距需结合基础承载能力核算，避免单块基础载荷超出设计阈值。建模过程中对罐体焊缝预留、支座安装间隙、接口法兰匹配尺寸均做了工程化还原，可直接用于场站布局规划、安装施工模拟、配套管线干涉校验等场景，也可作为同类型储罐结构设计的参考蓝本，帮助设计人员快速完成鞍座载荷分布验算、罐体壁厚校核等前期设计工作，减少重复建模的工作量。
