电镀与油漆聚合物生产车间布局设计

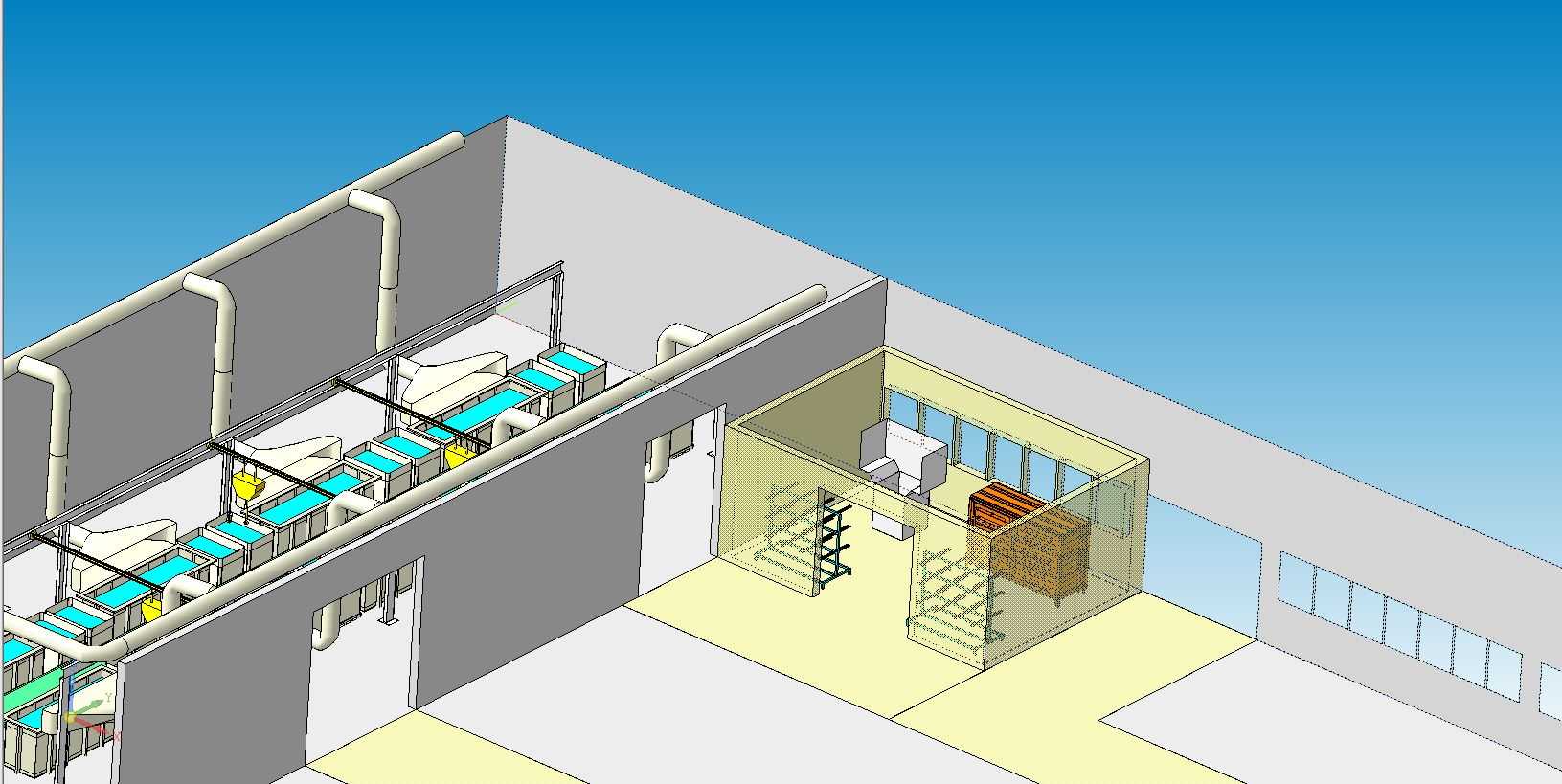

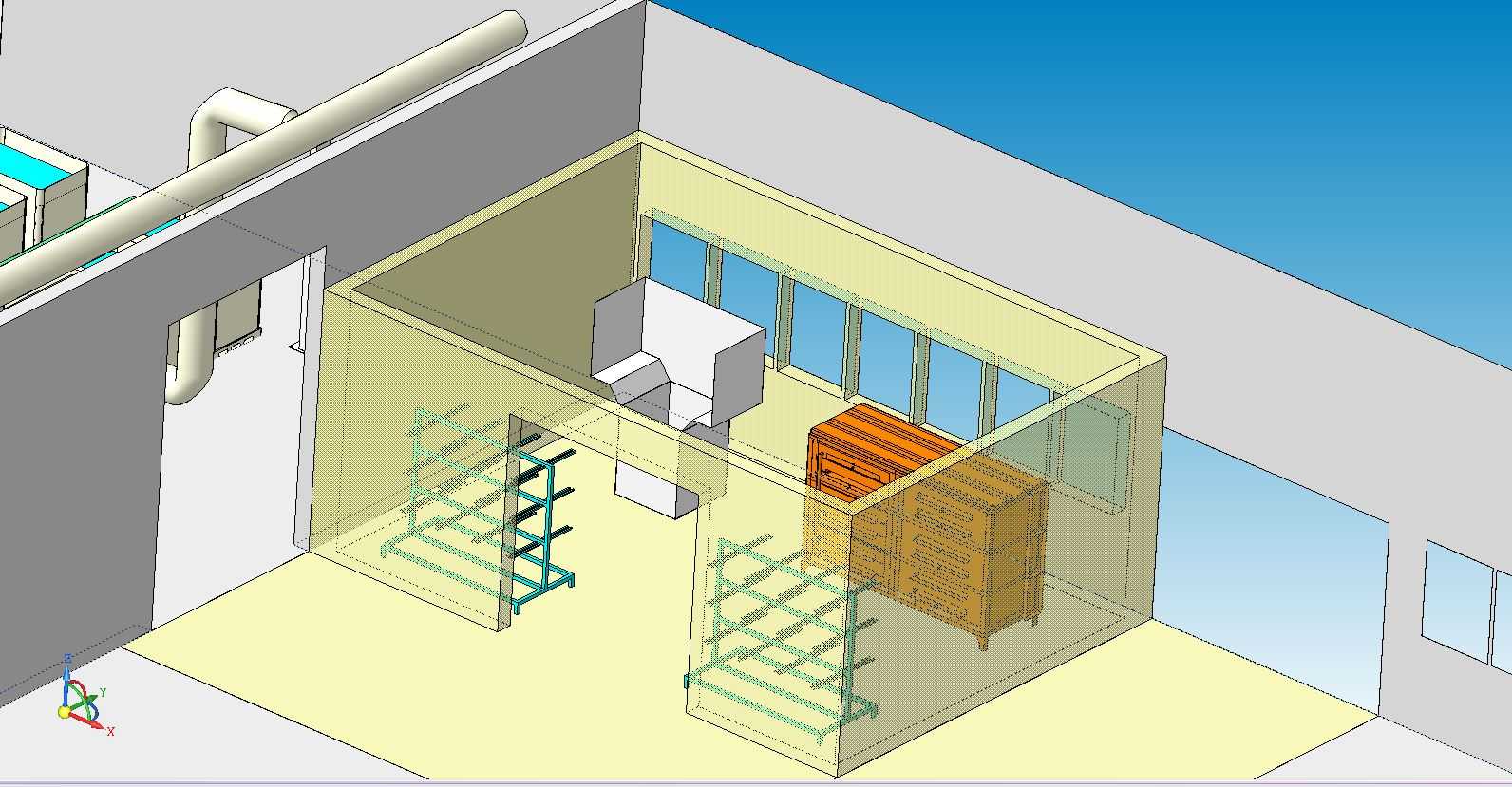

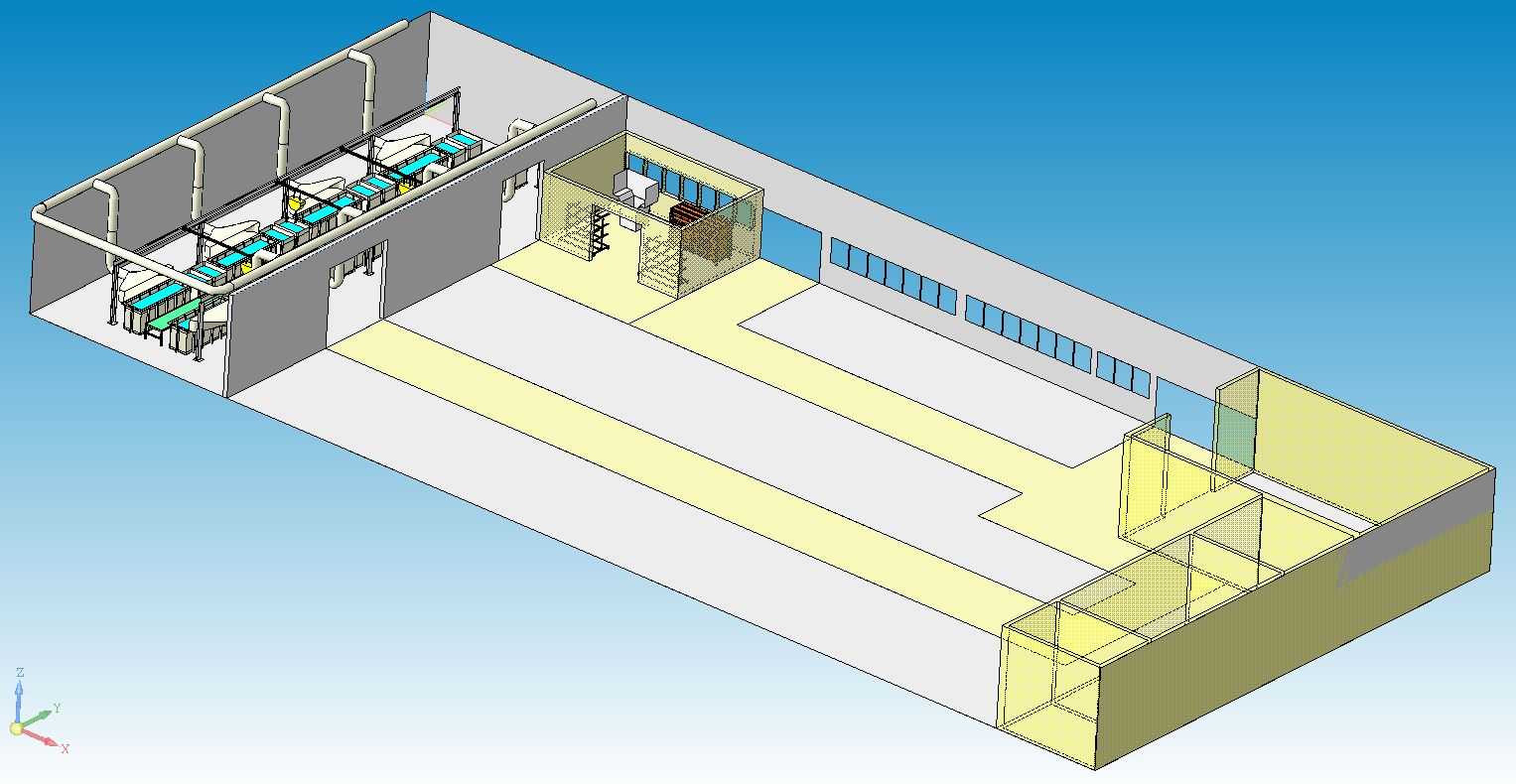

这套三维布局方案针对表面处理类生产场景搭建，核心覆盖电镀工序与油漆聚合物涂覆两大核心作业段，适配中小型五金、塑胶件表面处理加工的生产需求。从实际生产动线出发，布局时优先考虑了工件流转的无交叉原则，将上料工位、多段电镀处理槽体、漂洗工位、烘干段沿车间左侧纵向排布，工件通过上方悬挂输送链完成各工序间的自动转运，避免人工转运带来的磕碰、药液滴漏污染车间通道的问题。车间右侧区域划分出油漆聚合物涂覆作业区、工件暂存区与质检打包区，涂覆区采用半封闭隔断设计，既满足漆雾收集的环保要求，又能与电镀区的酸碱腐蚀环境做物理隔离，防止两类工序的作业介质互相干扰，影响最终成膜质量。设计过程中对各工位的操作边界做了明确预留，电镀段每处槽体旁预留了0.8米的操作与维护空间，方便作业人员调整挂具、定期清理槽液，输送链的安装高度设定为2.2米，既保证工件悬挂后底部距离地面留有0.3米的安全间隙，避免工件拖地刮伤，也不会因高度过高增加挂具装卸的操作难度。车间中部预留了2.5米宽的主通道，满足手动液压叉车转运待加工工件与成品的通行需求，通道两侧用黄色地坪标识做边界划分，避免物料堆放占用通行空间。沿车间外墙设置的连续采光窗，充分利用自然采光降低日常生产照明能耗，同时在电镀区、涂覆区的工位上方单独设置局部照明，保证作业面照度满足工序操作的视觉要求。辅助功能区设置在涂覆区旁的独立隔间内，放置药液配比器具、漆料存储柜与作业工具，隔间与主生产区之间设置防火门，满足危化品临时存放的安全规范。整套布局在有限的厂房空间内平衡了生产效率、操作安全与维护便利性，各工序的产能节拍做了匹配设计，电镀段的输送速度与涂覆段的挂具流转速度保持一致，避免出现工件在工序间积压等待的情况，可直接作为同类表面处理车间新建、产线改造的布局参考，帮助设计人员快速校验工位排布合理性、动线流畅度与空间利用率，减少现场施工阶段的布局调整成本。
