小型移动式内燃驱动混凝土搅拌设备

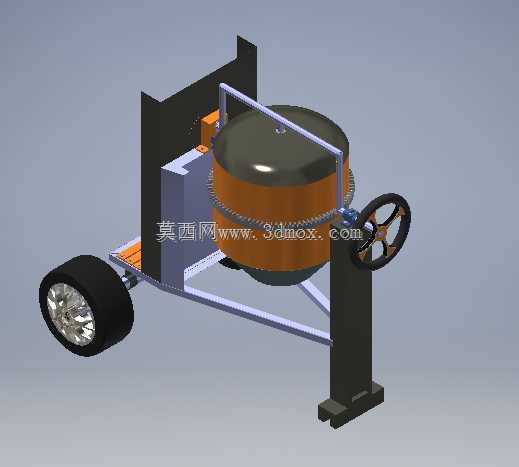

这款小型搅拌设备主要面向村镇自建房施工、狭小场地修补作业、户外零散混凝土拌合场景设计，区别于大型固定式搅拌站，它无需外接三相工业电源，依靠自带的内燃动力单元即可独立完成作业，适配无供电条件的野外施工、庭院改造、乡村道路修补等零散工程需求，单批次拌合量适配小体量施工的用料节奏，避免大批量拌合后混凝土初凝浪费的问题。从结构设计来看，整机采用轮式拖行底盘，搭配两个充气橡胶轮与后部支撑支脚，转场时可通过人力拖行移动，就位后放下支脚即可保证作业稳定性，底盘框架采用型钢焊接成型，动力单元通过减震垫固定在底盘前部的木质承载垫板上，降低动力运行时的振动传递至搅拌罐体。搅拌罐体采用齿圈传动结构，罐体外侧环绕的大齿圈与传动齿轮啮合，动力经减速机构传递至齿轮带动罐体匀速转动，实现罐内混凝土的均匀拌合，罐体旁设置的手摇轮结构通过蜗杆机构与罐体翻转支架连接，作业完成后可通过转动手轮实现罐体倾翻卸料，无需额外配置液压卸料机构，结构简单可靠，后期维护成本低，手轮位置设置在机身侧方操作位，操作人员站在地面即可完成卸料操作，操作半径符合人体工程学要求。设计过程中重点考虑了小型工地的使用边界，整机宽度控制在常规人行通道可通行的尺寸范围内，可顺利通过乡村自建房的院门、老旧小区的单元入口等狭窄空间，整机高度适配常规脚手架下方的作业空间，无需额外调整场地即可就位。罐体的投料口设置在罐体顶部，防护栏沿罐体上沿布置，防止投料时物料洒落，同时避免操作人员意外接触转动的齿圈结构，机身侧部的护板将传动部件与动力转动部件完全遮挡，降低作业过程中的安全隐患。动力单元选用通用小型内燃机组，配件通用性强，在乡镇五金门店即可获取替换配件，日常保养仅需定期更换机油、清理空滤即可，无需专业售后人员到场维护。传动齿轮与齿圈的啮合间隙在设计时预留了磨损补偿量，长期使用出现齿面磨损后可通过调整支架位置补偿间隙，延长整机使用寿命，罐体内部的搅拌叶片采用弧形布置，随罐体转动时可实现物料的上下翻搅，不会出现拌合死角，保证混凝土配比均匀，拌合后的混凝土和易性满足现场浇筑要求。
