移动式手动载重装卸升降吊运装置

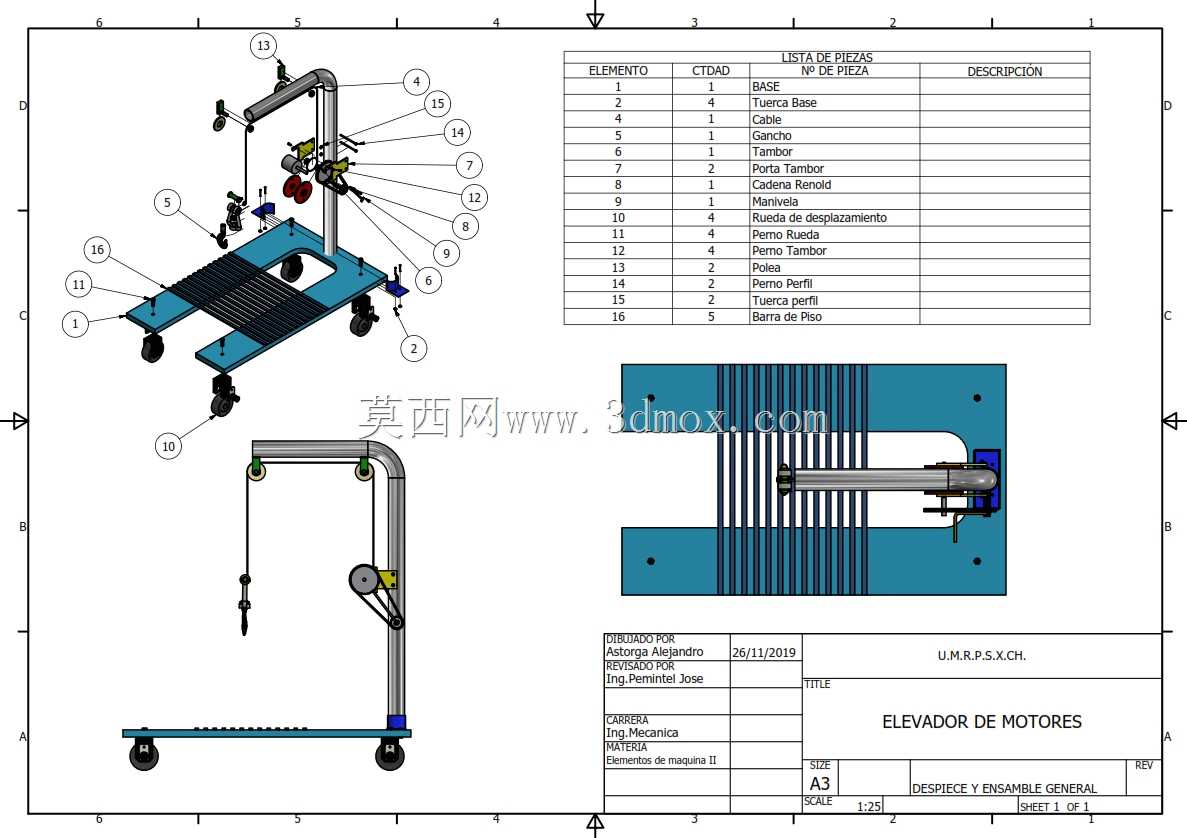

　　这款手动装卸升降装置主要面向无外接动力源的车间维修、小件重物装卸场景设计，整体采用可推移的脚轮式底盘结构，底盘铺设防滑承载平台，可在转运过程中临时放置待吊运工件，避免工件悬空晃动带来的安全隐患。立柱采用悬臂式单立柱结构，顶部伸出的吊装臂预留吊点安装位，搭配手动绞车与滑轮组组成的起升机构，操作人员仅需摇动手柄即可通过钢丝绳带动吊钩完成重物的垂直起升动作，起升过程中绞车自带的止逆棘轮结构可自动锁止吊重位置，防止重物意外下坠，无需额外配置制动锁定装置。

　　从结构设计逻辑来看，底盘采用框架式焊接结构，底部四个脚轮中两个为定向轮、两个为带刹车的万向轮，在作业位置固定时可踩下万向轮刹车锁定整机位置，避免吊运过程中整机移位；底盘框架预留了配重安装空间，当吊运额定最大载荷时，可在底盘后端放置适配配重块，抵消吊重带来的倾覆力矩，保证整机作业稳定性。悬臂与立柱的连接位置采用可回转的轴套结构，吊重起升到位后，操作人员可轻推吊重带动悬臂绕立柱回转，将重物转移至底盘平台或者目标装卸位置，无需反复推移整机调整位置，适配狭窄作业空间内的装卸需求。

　　从安装与使用边界来看，整机的横向占用尺寸控制在常规车间通道通行宽度范围内，可顺利通过1.2米宽的车间人行通道，悬臂的最大外伸距离可覆盖常规货运车辆的货箱边缘高度差，起升行程覆盖从地面到常规维修工作台、轻型货车货箱底板的高度区间，无需额外垫高即可完成地面到工作台、地面到货箱的重物转移。装置的所有转动副位置都预留了润滑注油孔，日常维护仅需定期加注润滑脂即可保证转动顺畅，绞车的钢丝绳缠绕槽做了防跳绳挡边设计，避免操作过程中钢丝绳脱出槽位引发卡滞。

　　在实际应用中，这类手动升降吊运装置特别适合汽修车间的发动机零部件拆装转运、仓储区域的重型货箱低位装卸、小型加工车间的模具工位间转移等场景，无需外接电源或者气源，操作人员经过简单培训即可上手操作，相比纯人力搬运大幅降低腰部扭伤、重物砸伤的安全风险，相比电动起重设备又具备购置成本低、无动力需求、维护简单的优势。结构设计上所有受力焊缝都做了连续满焊处理，立柱与底盘的连接位置增加了三角形加强筋板，分散起吊时的集中应力，避免长期使用后连接位置出现焊缝开裂、结构变形的问题。吊钩采用带防脱卡舌的标准起重吊钩，防止吊索具从吊钩内意外滑脱，滑轮组的轮槽尺寸适配常规直径的起重钢丝绳，减少钢丝绳的磨损速度，延长易损件的更换周期。
