3060T槽双列导轨安装铝挤型材截面结构

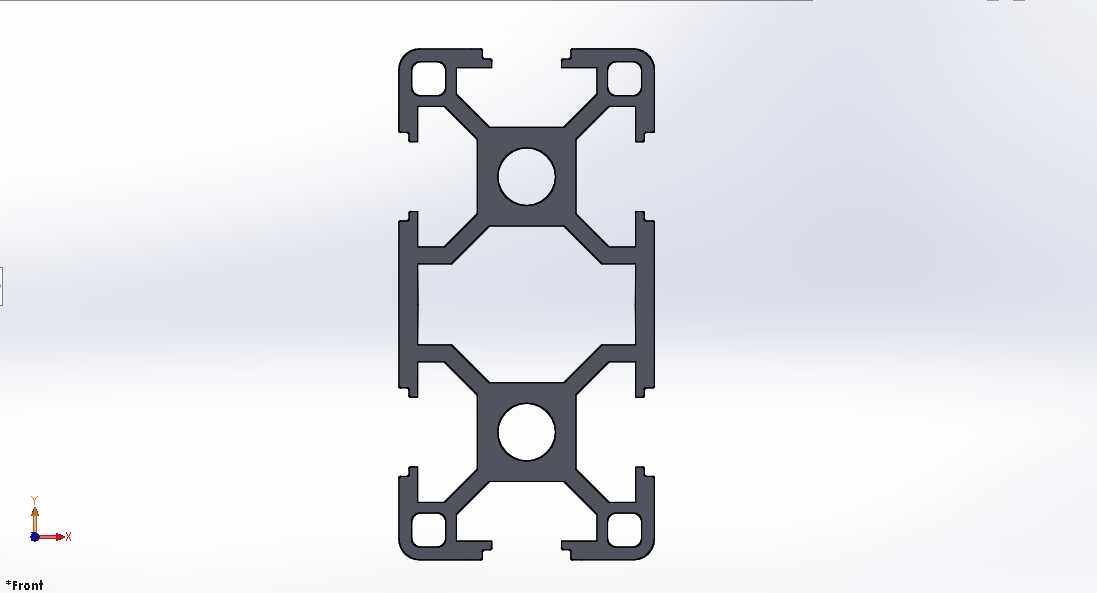

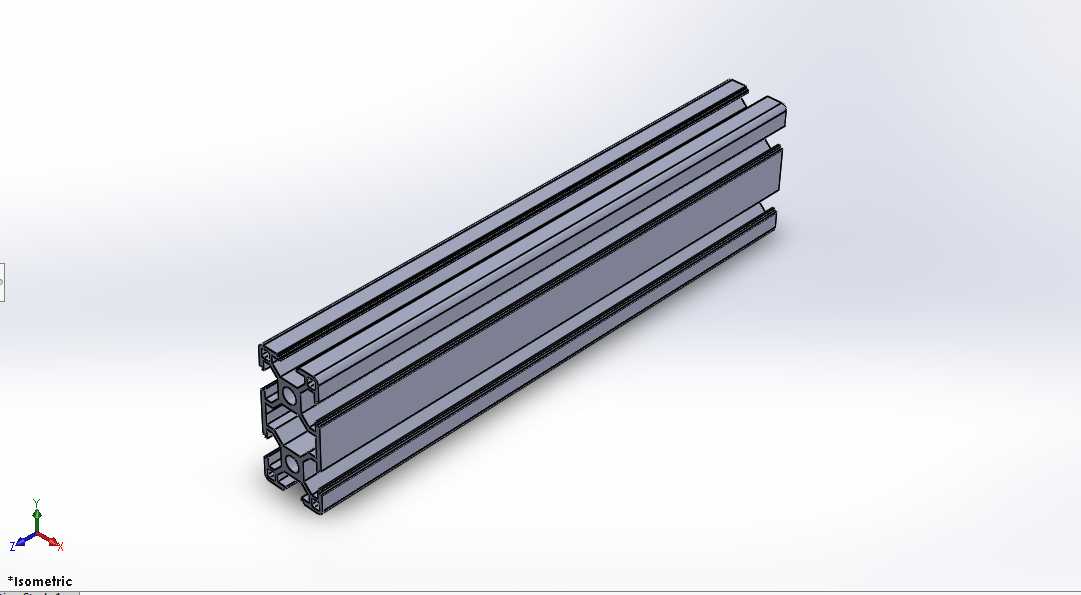

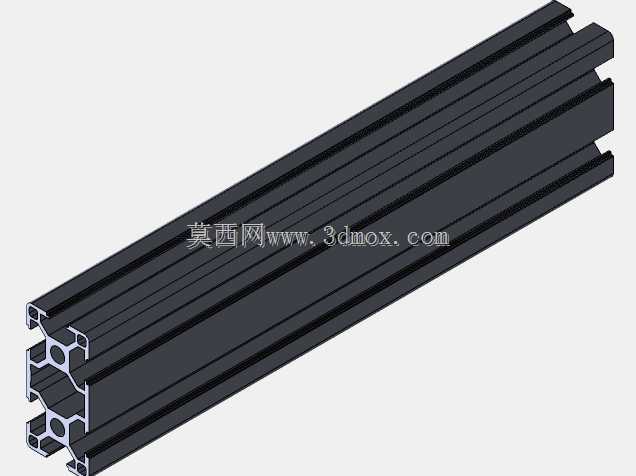

这款3060规格T形槽铝挤型材，是专门针对双列直线导轨平行安装场景开发的框架类结构件，在自动化输送线、桌面级检测工装、小型模组滑台搭建场景中应用十分广泛。从截面结构来看，型材整体宽度为60mm，厚度方向尺寸为30mm，上下对称分布的两组T形槽槽口尺寸符合工业铝型材通用安装标准，可直接适配M5、M6规格的T型螺栓与法兰螺母，不需要额外做攻丝加工，装配时可直接将HGR20系列直线导轨的安装基准面贴靠在型材中部的平整安装面上，两侧T槽可同时容纳导轨固定螺栓、传感器安装支架、拖链固定座等多种附件的安装需求，不会出现槽位不足需要额外拼接型材的问题。

型材中部采用了双空腔加中心圆孔的加强结构，相比同规格单空腔铝型材，其绕X轴的抗弯惯性矩提升了近40%，在承受滑台往复运动带来的交变载荷时，型材中部的挠度变形量可控制在0.1mm/米以内，完全满足普通精度级直线传动机构的安装刚度要求，不需要额外加装钢质衬板来补强。上下两端对称设置的开放式T槽，除了用于安装端盖、脚轮、调节脚座等框架支撑件外，还可以直接嵌入密封胶条、有机玻璃板等防护部件，在搭建设备外罩时不需要额外加装压条，能有效减少装配工序。

设计这款型材截面时，特意将两侧的安装槽位置做了等距偏移处理，保证两根平行安装的导轨中心距可直接通过型材自身的定位尺寸保证，不需要在装配时反复打表调整平行度，对于批量组装小型自动化设备的场景来说，能大幅缩短装配调校的时间。型材的壁厚控制在1.8mm-2.2mm之间，既保证了挤压成型时的金属流动性，避免出现截面缺料、壁厚不均的成型缺陷，也兼顾了整体重量控制，每米型材的重量控制在2.1kg左右，人工搬运、组装时不需要借助起重设备，单人即可完成框架搭建作业。

在实际设备搭建中，这款型材既可以作为单根导轨安装基座使用，也可以多根拼接组成大尺寸设备框架，其T槽的连接强度可满足常规工业场景下的载荷要求，不需要额外做焊接加固，所有连接位置均可通过标准角码、螺栓实现可拆卸连接，后期设备改造、移位时可完全拆解重复利用，不会像焊接框架那样出现无法二次调整的问题。型材表面做了常规银白阳极氧化处理，表面硬度可达HV200以上，日常使用中不会轻易出现划痕、氧化锈蚀的问题，不需要额外做表面喷涂处理，直接装配即可使用。
