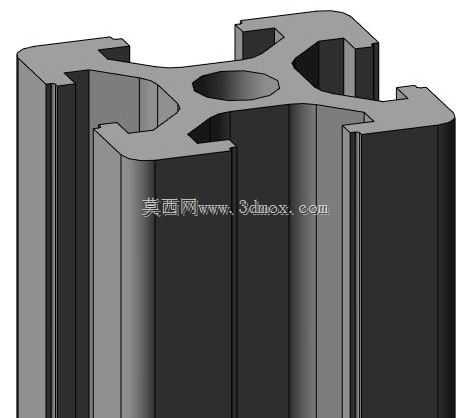

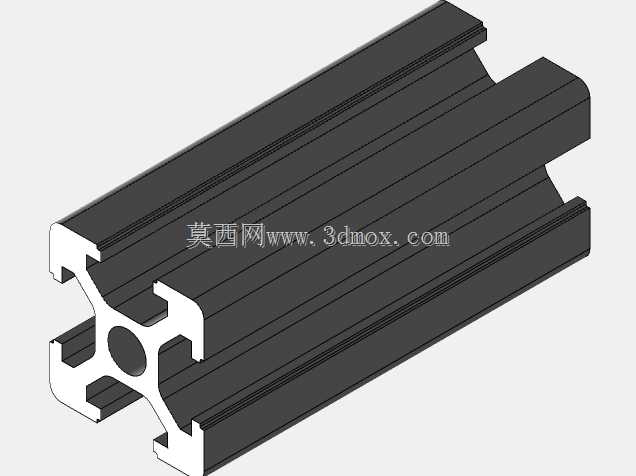

2020系列工业铝型材截面结构

这款2020规格的铝制机床型材，是轻型自动化设备机架搭建场景中应用极广的基础构件，日常在桌面级小型工装台、3D打印机框架、小型输送线侧边支架、检测设备防护围挡这类负载要求不高的安装场景里，基本都能看到同类型材的身影。从截面结构来看，型材采用对称式腔体设计，中心预留的贯通圆孔既可以作为穿线通道走弱电线缆，也能在需要拼接长尺寸机架时穿入连接销实现多段型材的同轴对接，避免拼接处出现错位偏差。四周的T型槽结构是这类工业铝型材的核心设计，槽口尺寸严格匹配通用T型螺栓规格，不需要额外在型材上打孔攻丝，就能快速实现面板、脚轮、铰链、传感器安装支架等附件的固定，大幅缩短设备组装的加工周期，后期调整工位布局时也能快速拆装移位，不会像焊接机架那样改动就需要切割重焊。设计阶段做截面构型时，特意将承重筋位做了加厚处理，在控制整体重量的前提下保证了型材的抗弯抗扭性能，单根型材在1米跨度下的静载变形量能控制在轻型设备允许的范围内，完全满足桌面级设备的机架刚度要求。型材的外轮廓尺寸严格控制在20mm×20mm的边界内，相邻型材直角拼接时不会出现凸台错位，搭配对应的角码连接件就能快速组成规整的方形框架，外表面做阳极氧化处理后，日常车间环境下使用不容易出现氧化锈蚀，不需要额外做表面喷漆处理。实际选型使用时要注意，这款型材的槽口适配M4、M5规格的T型螺栓，安装附件时螺栓预紧力不能超过材质允许的扭矩范围，避免槽口受力变形导致固定失效；如果是做有振动工况的设备机架，拼接处除了角码连接外，还可以在中心孔内加装内置连接件提升整体连接刚度，避免设备运行时框架出现共振异响。这类轻型铝型材替代传统方管焊接机架的核心优势，就是加工量极少，所有连接都依靠标准配件完成，设计阶段只需要确认好整体框架的长宽高尺寸，就能直接切割对应长度的型材完成组装，不需要做复杂的机加工工序，对小批量定制设备的生产来说，能有效压缩生产周期，降低加工成本。
