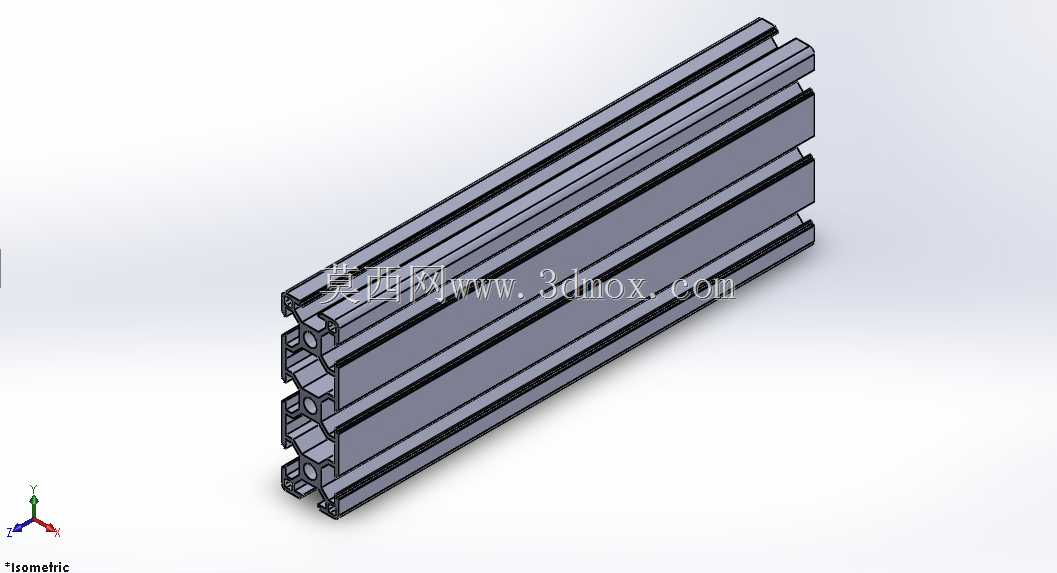

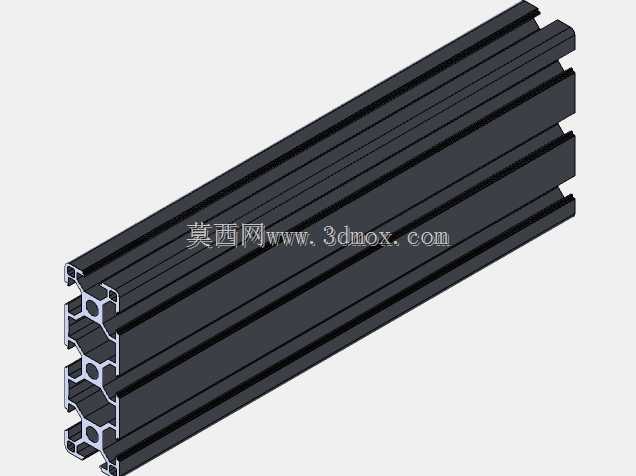

3090标准T型槽铝挤压型材截面结构

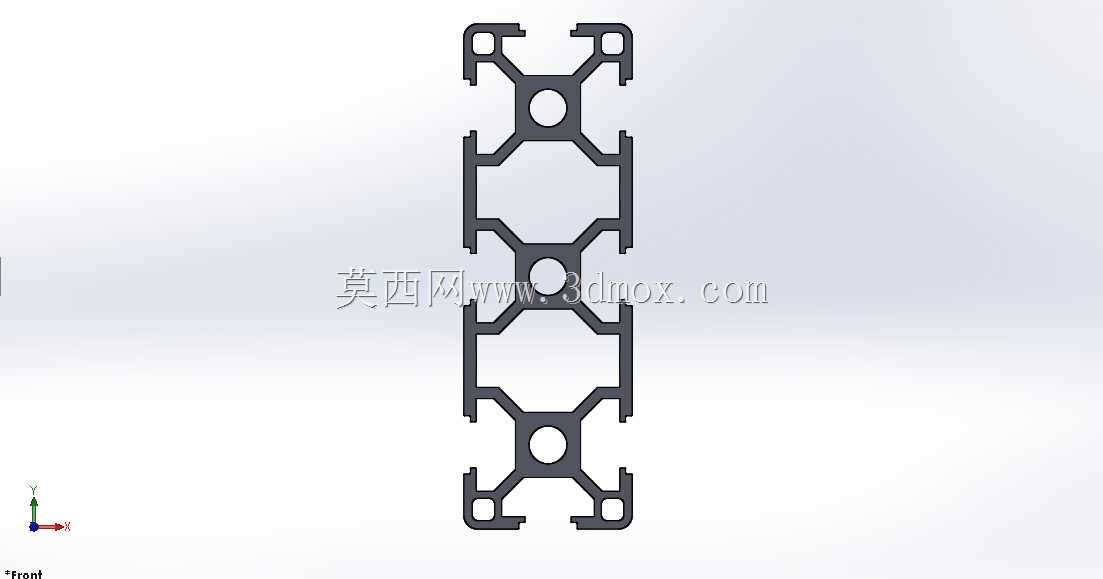

　　在非标自动化设备搭建、工业检测仪器机架、流水线侧边导向结构的设计场景中，T型槽铝型材的选型直接决定了框架的整体刚性、后期改装的灵活度以及安装调试的效率，这款3090规格的T型槽挤压铝型材，正是针对中等负载、需要多面拓展安装位的使用需求开发的截面结构。从截面结构来看，这款型材采用三腔对称式的中空设计，三个等距分布的圆形减重孔沿型材长度方向贯通，在保证截面抗弯模量满足使用要求的前提下，尽可能降低了型材的单位长度重量，减少整体机架的承重负担；型材两侧对称布置的T型槽道，槽口尺寸符合通用工业铝型材的装配标准，可直接适配标准T型螺栓、滑块螺母等紧固件，无需额外打孔攻丝，装配时可根据实际安装位置灵活调整紧固件的固定点位，适配不同尺寸的传感器、走线槽、防护面板等外接部件的安装需求。

　　设计过程中，截面的壁厚分布经过了针对性优化，槽道受力位置、型材连接边的壁厚做了局部加厚处理，避免螺栓锁紧时出现槽口变形、型材开裂的问题，而中间腔体的非受力区域则适当减薄，兼顾刚性与轻量化的平衡；型材两端的连接卡位结构，可直接配合标准角码、内置连接件实现多根型材的垂直拼接、平行对接，拼接后整体框架的平面度误差可控制在常规工业设备允许的范围内，无需额外进行大量的铣削加工即可满足装配精度要求。

　　从安装边界来看，这款3090型材的截面宽度为90mm，厚度方向为30mm，属于宽面窄厚度的型材规格，既可以作为设备框架的横向承重梁，承载中等重量的输送模组、检测机头部件，也可以作为设备的侧边安装立柱，在T型槽内固定走线拖链、气动管路、安全光栅等附属部件；在仪器仪表类设备的工装台架搭建中，这款型材的对称截面特性可以保证台架两侧的受力均匀，避免长期负载后出现单侧倾斜变形的问题，同时贯通的T型槽也方便后期对台架上的夹具、检测工位进行位置调整，无需拆解整个框架即可完成设备的改装升级。

　　实际使用场景中，这类T型铝型材常被用于小型自动化装配线的侧边导向架、实验室检测设备的支撑框架、工业阀门测试台的安装基座，相比焊接钢结构框架，挤压铝型材的装配无需焊接作业，现场组装无烟尘污染，后期拆解改装时可完全回收重复利用，不会产生焊接废件；型材表面的氧化层处理可满足常规工业车间的防腐蚀要求，在无强酸碱腐蚀的环境下可长期使用无需做额外表面防护。

　　在三维建模过程中，这个截面的参数化建模逻辑完全遵循铝挤压模具的开模要求，所有内角、外角的过渡圆角都符合挤压工艺的成型规范，避免出现尖角导致挤压时模具应力集中开裂，槽道的尺寸公差预留了阳极氧化层的厚度余量，保证后续紧固件可顺畅滑入槽道内，不会出现卡滞、间隙过大的问题；三腔体的结构设计也提升了型材的抗扭性能，当框架受到侧向冲击力时，中空腔体可分散应力传递路径，避免型材局部出现弯折变形。

　　针对设备走线的需求，型材中间的腔体还可作为内置走线通道，将设备的电源线、信号线从腔体内部穿过，避免线路外露在框架外侧造成剐蹭、积尘，提升设备整体的整洁度与安全性；在需要安装透明防护面板的场景下，型材侧边的槽道可直接嵌入密封条与亚克力板，无需额外加装压条即可实现防护面板的快速固定，减少装配所需的零部件数量，降低整体的物料成本。
