2020标准V槽工业铝挤型材结构

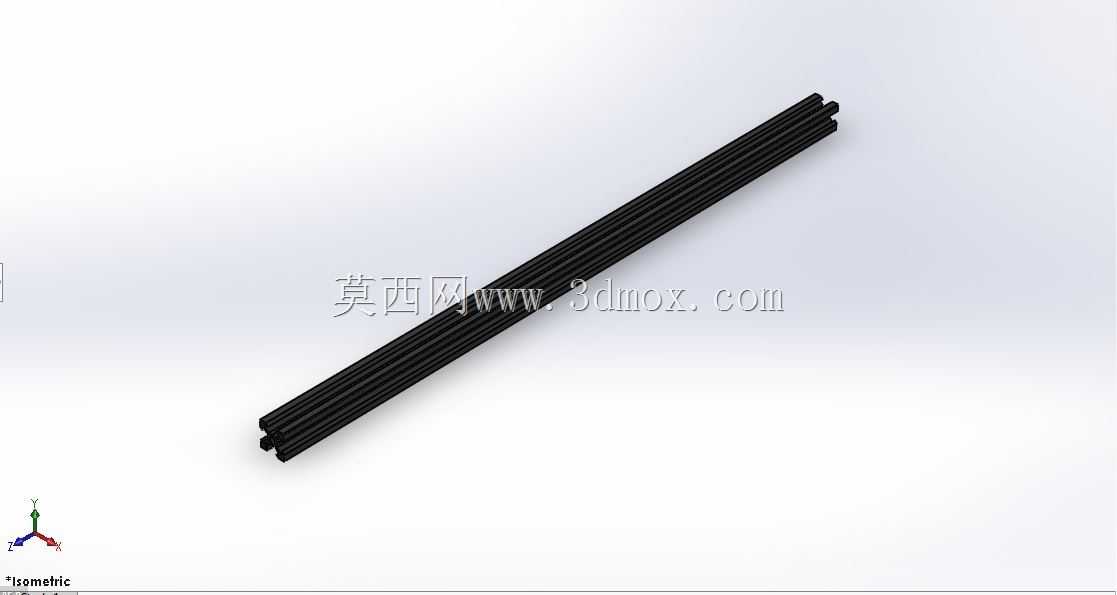

　　做非标自动化设备搭框架的时候，2020规格的V槽铝型材是小载荷工位最常用的基材之一，很多桌面级测试工装、小型输送线侧架、传感器安装立架、3D打印设备的运动轴基座，都会优先选这类截面的型材，核心原因就是它兼顾了安装便利性和结构刚性，不需要额外做复杂的机加工就能完成整机组装。这款V槽铝型材的截面外轮廓是20mm×20mm的正方形，四个侧面都开有标准V型导向槽，槽口的尺寸适配市面通用的M5、M4规格T型螺母、滑块螺母以及弹片螺母，不需要在型材端面攻牙，也不用在型材表面钻孔，只要把螺母提前塞进槽内，就能在任意轴向位置锁紧连接角码、脚轮座、门板合页、传感器安装板这些外接配件，组装的时候可以随时调整安装位置，

　　后期改型拆改也不会破坏型材本身的结构。从设计逻辑上看，这款型材的壁厚是按照小载荷静态框架的受力要求做的优化，截面内部的加强筋布局避开了槽道的螺母滑动空间，既保证了型材每米的重量控制在轻量化区间，又能满足单根1米跨度下承受5kg均布载荷时绕度不超过1mm的刚性要求，不会因为框架受力出现明显形变影响设备精度。V型槽的设计除了用来穿装固定螺母，还可以直接作为轻型运动部件的导向轨道使用，比如配套V型滚轮的时候，不需要额外加装直线导轨，就能实现滑台的直线往复运动，很多低成本的小型移栽机构、检测工位的移动滑座，都会直接利用型材本身的V槽做导向，能省下不少导轨采购和安装的成本。实际安装的时候要注意，型材的端面可以配套2020规格的端盖、

　　脚杯连接座、角槽连接件，两根型材垂直拼接的时候用直角角码配合T型螺母锁紧，拼接缝隙可以控制在0.1mm以内，要是需要做活动连接，也可以在槽内装入弹性扣件，实现型材之间的角度调整。这类型材的长度可以根据实际机架的尺寸需求任意裁切，裁切的时候推荐用硬质合金锯片，保证切口端面的垂直度，这样拼接的时候端面贴合度更好，整体框架的形位公差更容易控制。槽道内部的尺寸是经过标准化校准的，通用的配套紧固件都能顺畅滑动，不会出现卡滞或者螺母滑出槽道的问题，四个边角做了小圆弧过渡，安装的时候不会划伤操作人员的手部，也不会刮破设备上的走线护套。在做电气安装的时候，V槽的空腔还可以用来走设备的电源线、信号线，只要在对应位置装入线卡，就能把线缆固定在槽内，

　　不需要额外加装走线槽，让整台设备的外观更整洁，也能避免线缆外露被运动部件剐蹭破损。很多教学用的实训台、小型桌面设备的外罩框架、实验室的测试支架，也会大量使用这类V槽铝型材，因为它的表面做了阳极氧化处理，耐磨耐腐蚀，长期使用不会出现生锈掉漆的问题，清洁起来也很方便，用干布擦拭就能去掉表面的灰尘污渍。设计这类型材的三维模型时，要重点保证槽道的尺寸公差、截面的对称度，还有型材轴向的直线度，因为如果槽道尺寸偏差太大，配套的螺母就无法顺畅滑动，要是截面不对称，拼接的时候框架就会出现歪斜，影响后续设备的装配精度。另外要注意，V槽的斜面角度是统一的标准角度，和配套滚轮的接触角度完全匹配，要是角度做偏了，滚轮在槽内滚动的时候就会出现卡顿、磨损加剧的问题，直接影响运动部件的使用寿命。在做设备选型的时候，如果是静态安装的框架，只要核算单根型材的受力跨度和载荷大小，确认刚性满足要求就可以选用，如果是作为运动导向使用，还要核算滚轮的额定载荷和运行速度，确保型材的槽道硬度能满足长期摩擦的使用要求，避免长时间运行后槽道出现磨损凹陷，导致运动精度下降。
