卧式承压储运用压力容器结构设计

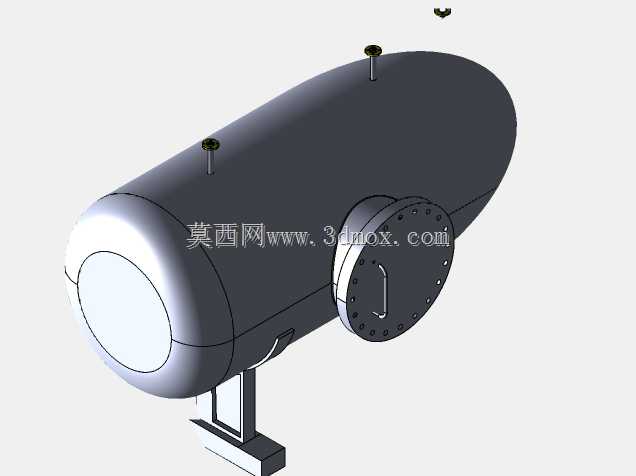

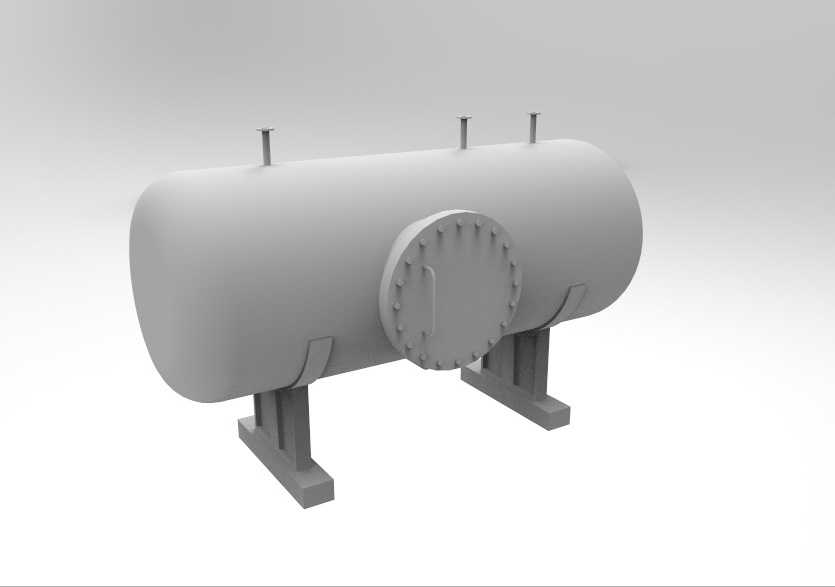

这款卧式承压罐体的三维结构，主要面向化工、能源、集中供热等领域的流体介质存储、缓冲工况设计，可承载带压的液体、气体或气液混合介质，在工艺管线系统中承担稳压、介质暂存、相态分离缓冲的作用，能适配不同压力等级的工艺管线布设需求。从结构设计逻辑来看，整体采用长圆形卧式筒体布局，相比立式罐体，卧式结构的安装重心更低，对场地基础的承重载荷要求更平缓，适合厂区内地面架空或落地布设，不需要过高的竖向安装空间，适配多数中小型工业厂房的层高条件。筒体端部采用带螺栓孔的圆形法兰端盖结构，法兰面均匀排布紧固螺栓位，端盖与筒体法兰之间预留密封件安装槽位，可根据介质腐蚀性、工作压力等级选配金属缠绕垫或橡胶密封垫，既满足承压状态下的密封可靠性，也方便后期开盖检修内部构件、清理罐体积存杂质。罐体顶部预留三个竖向接口，可分别作为介质进料口、排气口、安全附件安装口使用，接口位置沿筒体轴向均匀排布，避免进料时介质直接冲击罐壁造成局部冲蚀，同时保证排气时罐内气相空间的气体可顺利导出，减少气阻对工艺系统的影响。罐体底部配置两个对称的鞍式支座，支座采用带加强筋的焊接结构，支座与筒体接触的弧面与筒体外径完全贴合，增大接触面积降低局部压应力，支座底板预留地脚螺栓安装孔，可直接与混凝土基础或钢制支架固定，安装时需保证两个支座的水平度偏差在允许范围内，避免罐体自重造成额外的附加弯曲应力。建模过程中对筒体壁厚、法兰厚度、支座筋板厚度均按照常规中低压容器的结构尺寸做了等比例还原，所有连接部位的过渡圆角、焊接坡口预留位置都做了细节呈现，既可以作为结构设计人员做同类型罐体方案设计的参考蓝本，也可用于工艺安装阶段的管线碰撞检查、安装空间校核，帮助设计人员提前预判安装过程中可能出现的管线干涉、操作空间不足等问题。在实际选型应用中，可根据具体的工作压力、介质特性调整筒体壁厚、法兰压力等级、接口公称通径，该结构的整体布局逻辑可直接复用，仅需针对具体工况参数做尺寸迭代即可，能大幅缩短同类型设备的方案设计周期。
