小型移动式水泥混凝土搅拌设备结构

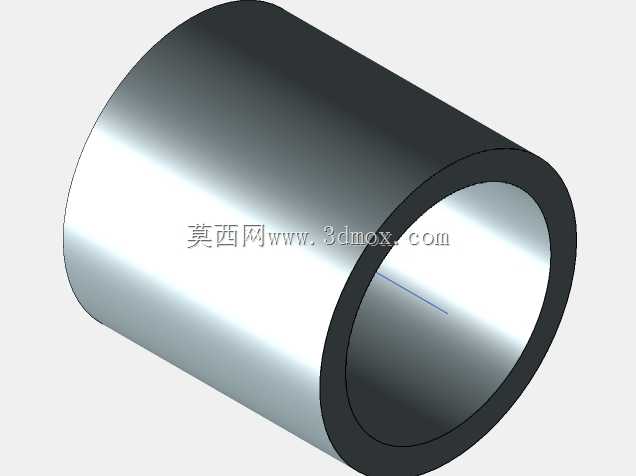

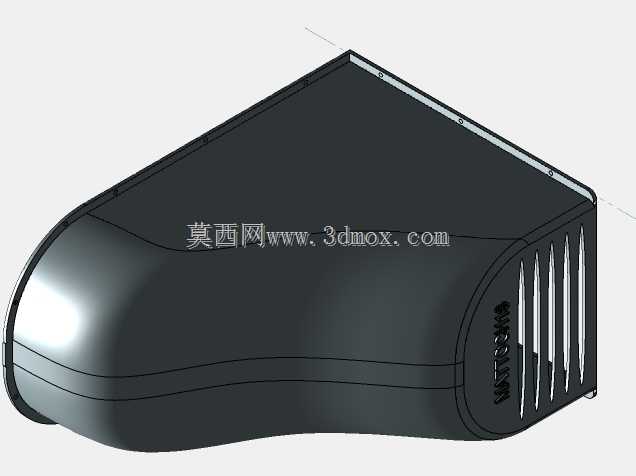

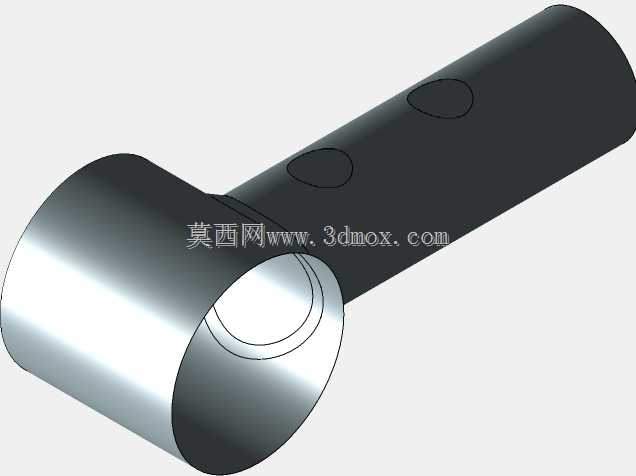

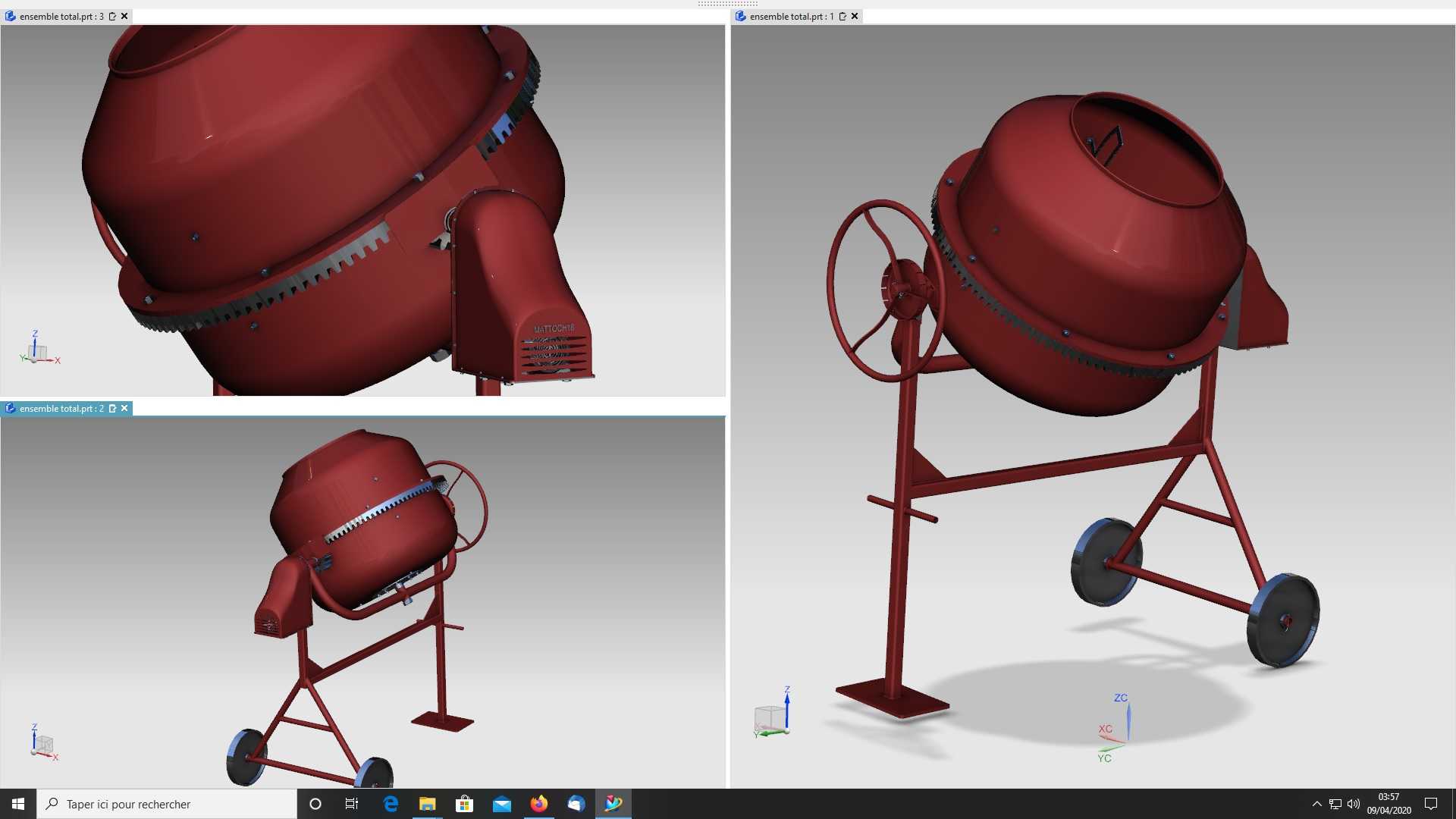

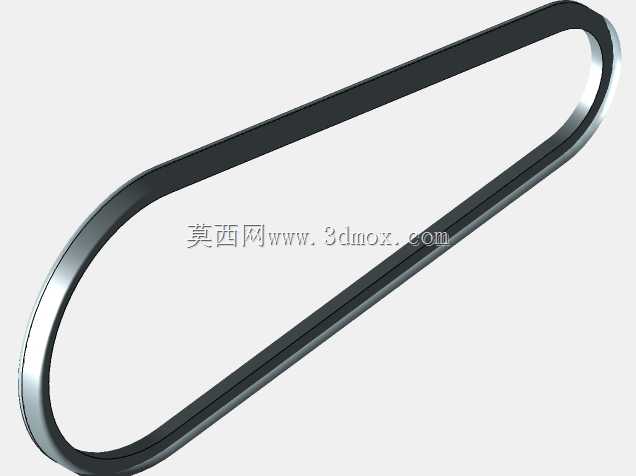

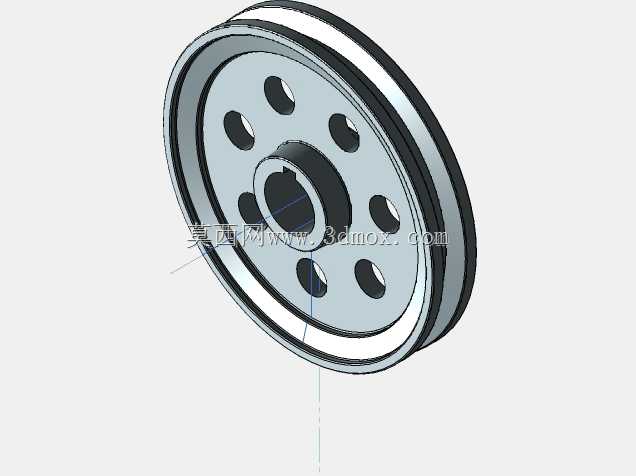

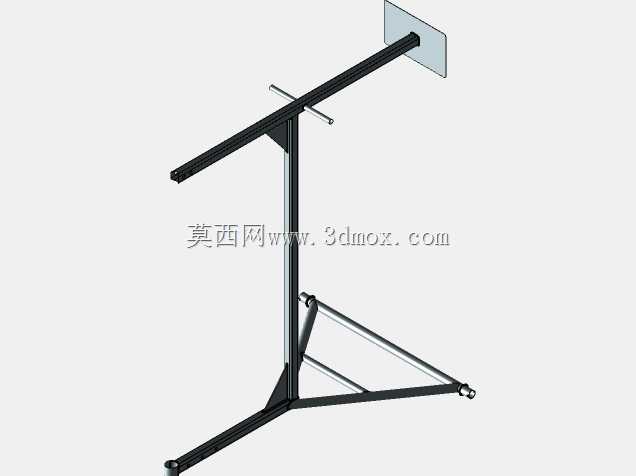

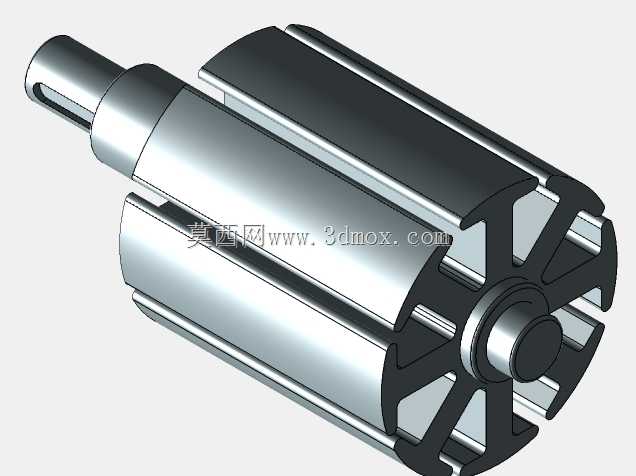

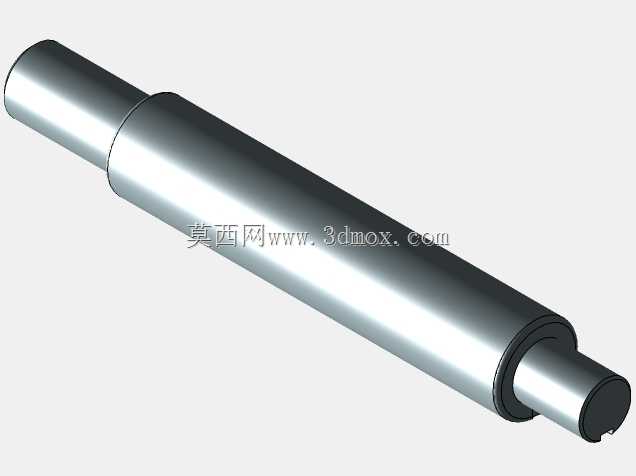

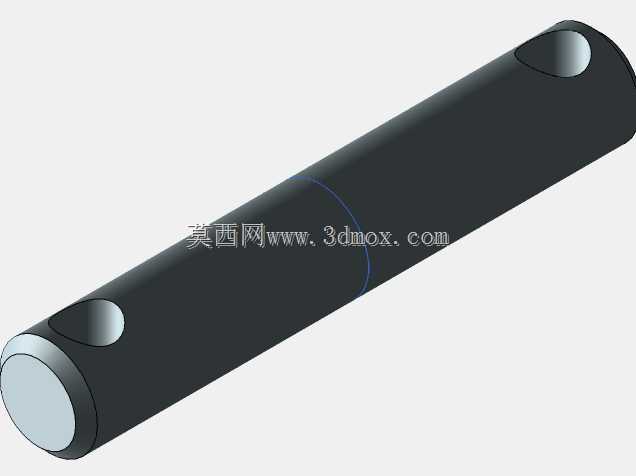

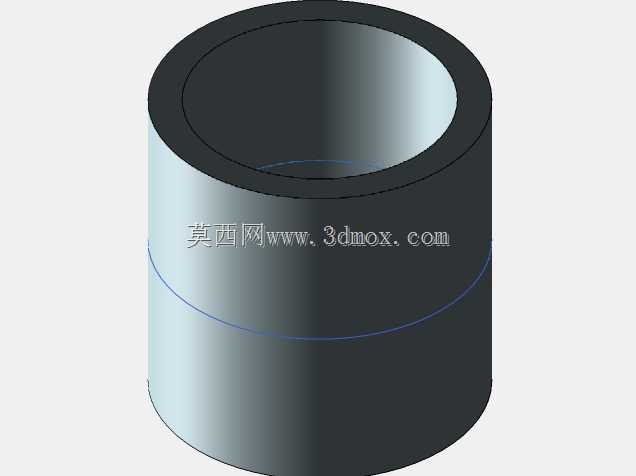

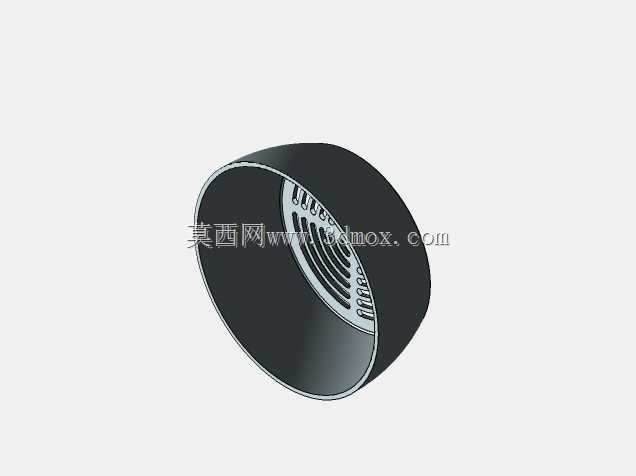

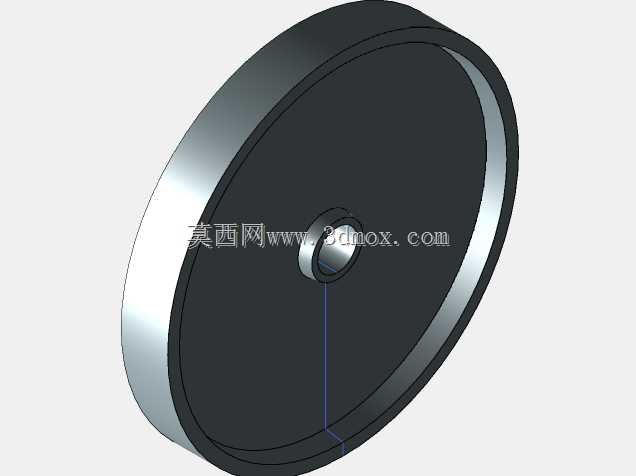

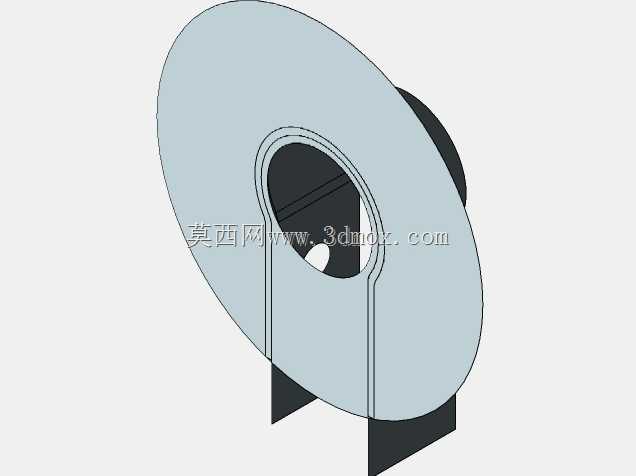

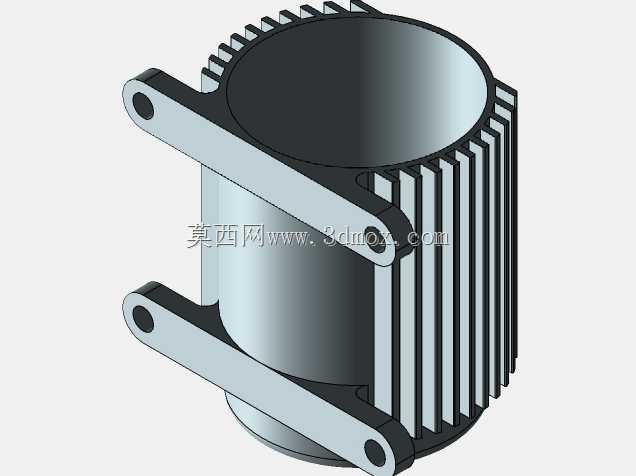

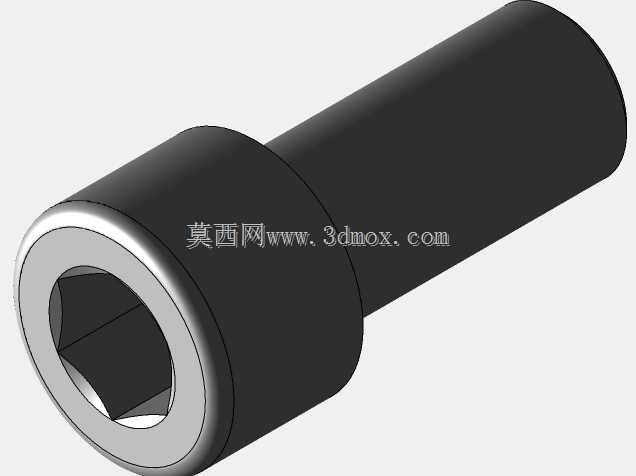

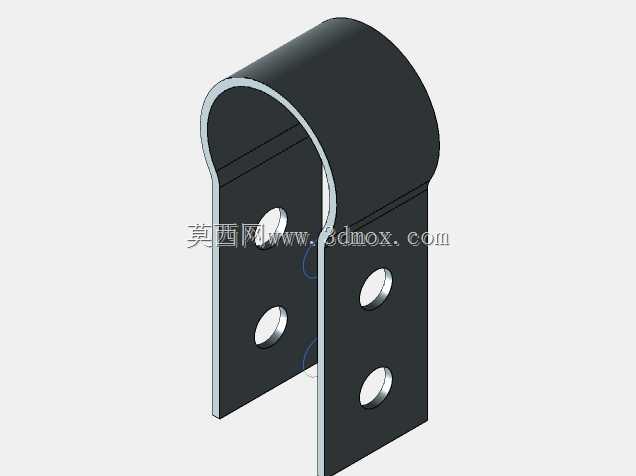

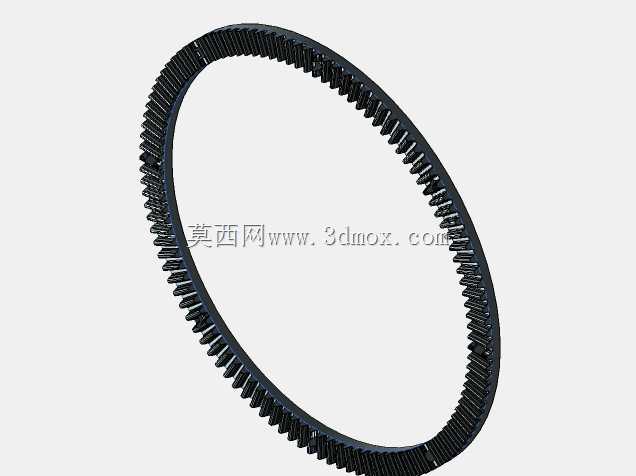

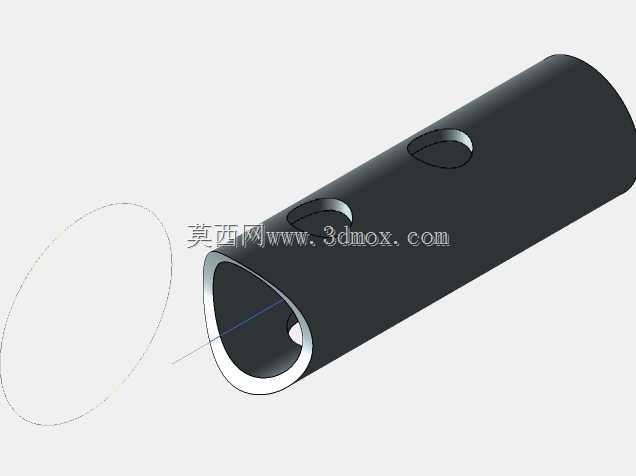

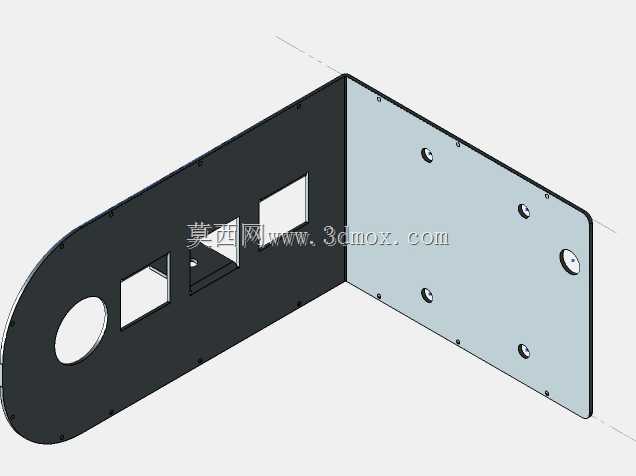

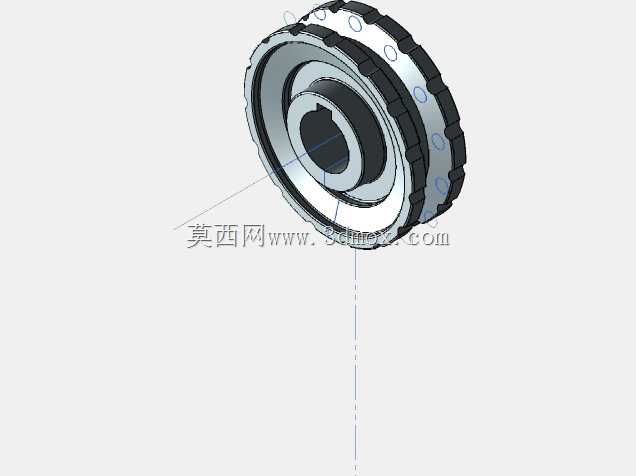

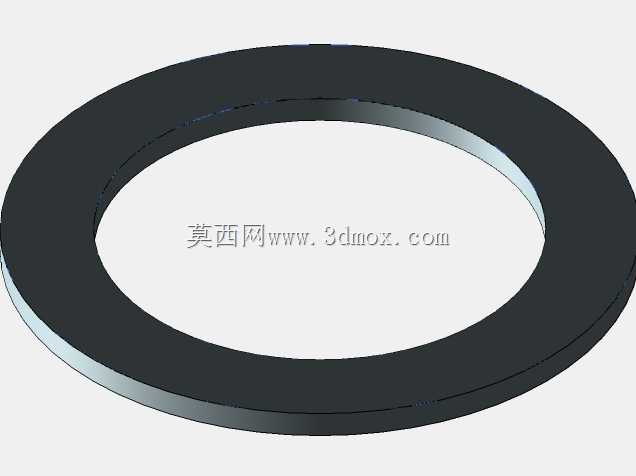

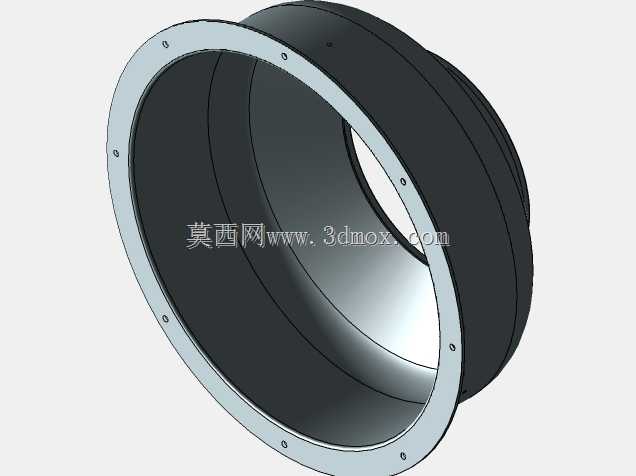

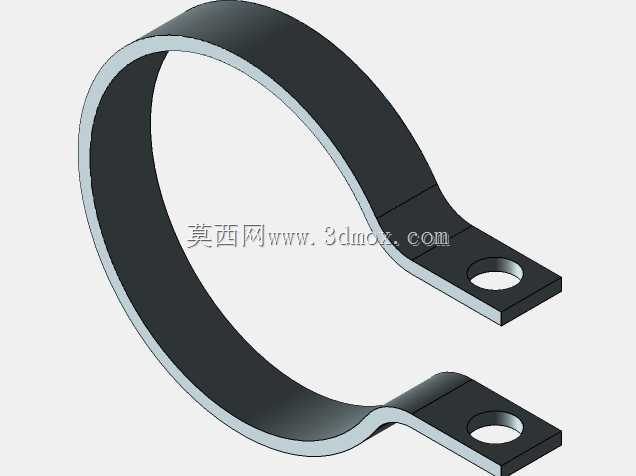

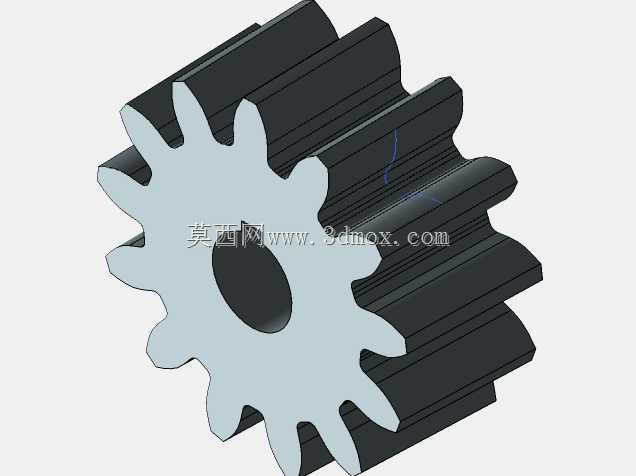

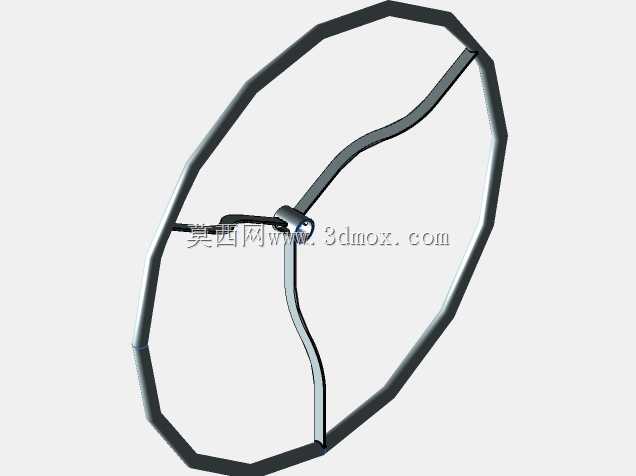

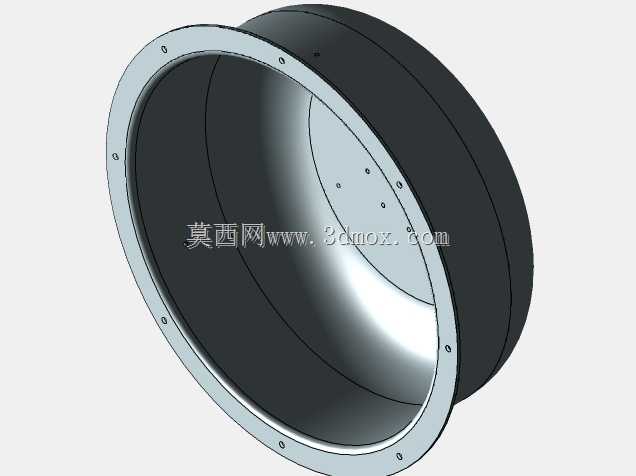

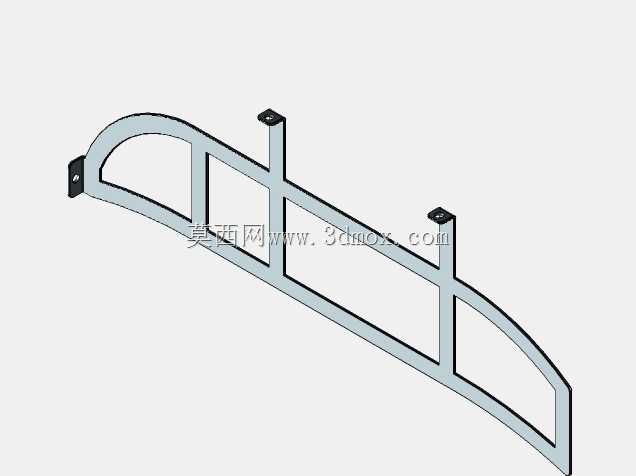

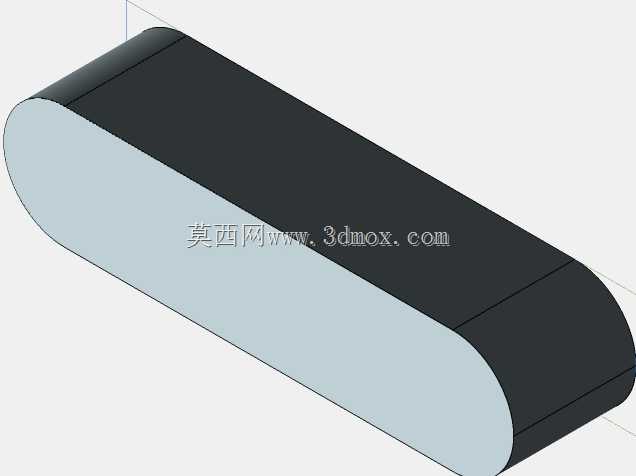

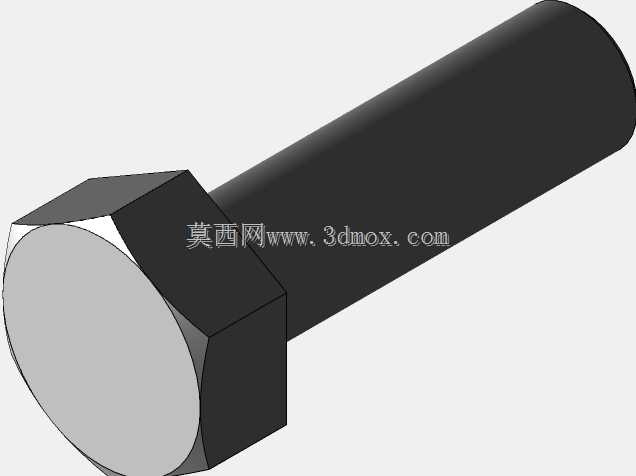

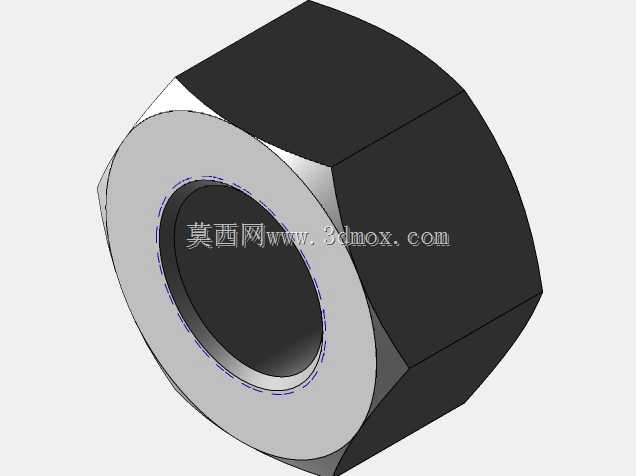

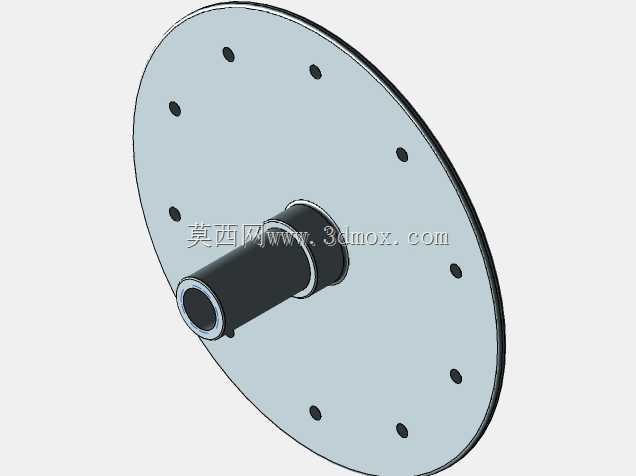

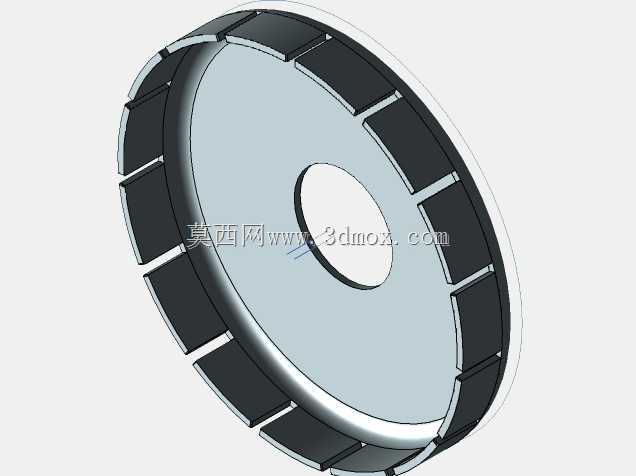

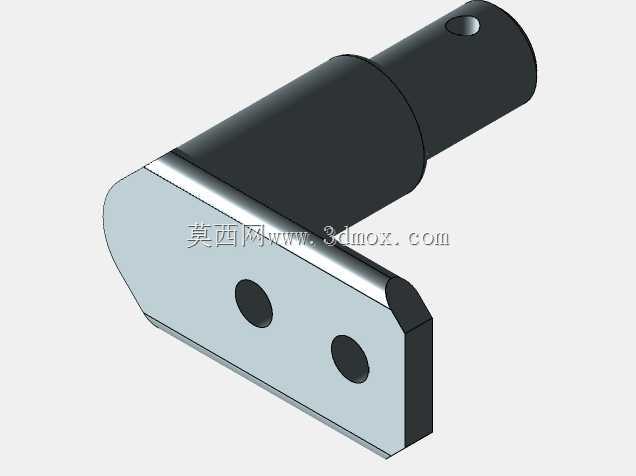

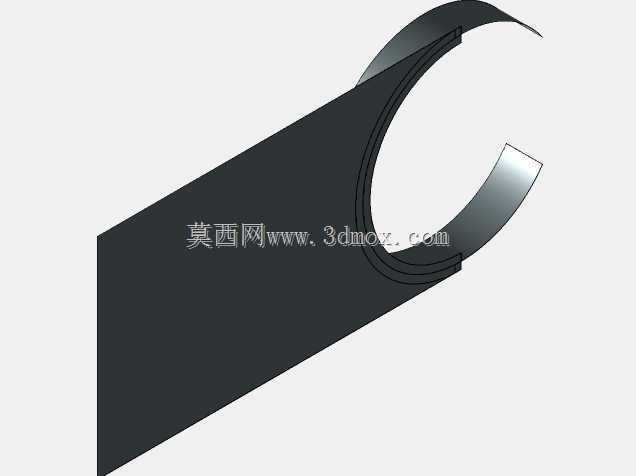

这款小型搅拌设备主要面向零散工程施工场景设计，常见于农村自建房施工、小型市政修补作业、庭院景观施工这类单次搅拌量不大、需要频繁转移作业点位的工况，相比大型固定式搅拌站，它无需做复杂的基础固定，依靠自带的两个行走轮与前支撑脚就能完成转场与停放，单人即可推动完成短距离移位，适配狭窄施工场地的作业需求。设备核心功能是完成水泥、砂石、水与外加剂的均匀拌合，搅拌筒采用梨形结构，依靠筒身内壁的导料叶片带动物料提升、跌落完成拌合作业，出料时通过侧方的手轮带动齿圈转动，调整筒身倾斜角度即可完成卸料，无需额外配置卸料机构，结构简单可靠，后期维护成本极低。从设计逻辑来看，整体采用框架式支撑结构，支架采用型材焊接成型，兼顾结构强度与整机重量控制，搅拌筒的转动支撑点布置在筒身重心偏上位置，配合手轮驱动的齿圈传动结构，操作人员转动手轮时能以较小的力完成筒身倾转，降低操作劳动强度；动力单元布置在筒身侧方，通过减速机构直接驱动筒身转动，传动路径短，传动效率损失小，同时避免了复杂传动结构带来的故障点。设备的安装边界需要重点关注，停放时前支撑脚必须完全接触实地面，两个行走轮要垫设防滑挡块，避免作业过程中设备移位；作业时周边需要预留至少0.8米的操作空间，满足操作人员转动手轮、添加物料的操作需求，整机高度在常规作业状态下不超过1.5米，宽度不超过0.9米，长度不超过1.2米，能够通过常规的施工临时通道，甚至可以进入室内完成小型修补作业的物料拌合。结构设计上充分考虑了工地作业的恶劣工况，所有转动部位都设置了简易的防尘结构，避免水泥粉尘进入转动副造成磨损，支架底部的支撑脚采用平板结构，增大与地面的接触面积，在松软地面作业时可以垫设木板降低接地比压，防止设备下沉倾斜。搅拌筒的容积设计适配小型作业的单次拌合量，避免单次拌合量过大造成物料浪费，也不会因为单次拌合量过小拖慢施工进度，筒口的尺寸设计兼顾了加料便利性与防止搅拌过程中物料溅出的需求，手轮的布置位置符合人体工程学要求，操作人员站在设备侧方即可完成所有操作，无需探身到设备上方，降低作业过程中的安全风险。
