桌面级微型数控车床结构设计模型

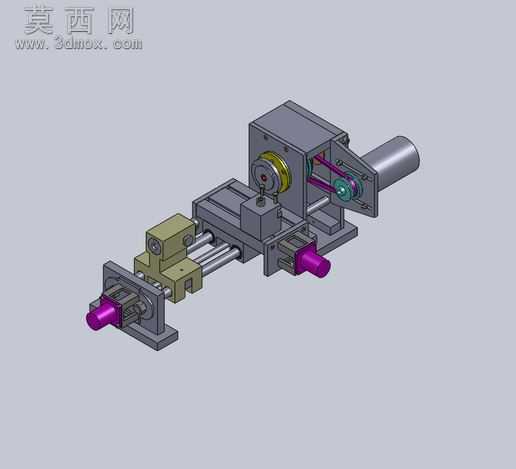

本模型为桌面级微型数控车床的完整三维结构设计，采用三维建模软件完成全零件参数化建模与整机装配，整体结构紧凑小巧，适配小型零件精密加工、教学演示、个人DIY加工等场景的使用需求。建模过程中严格遵循机械加工设备的设计规范，对每一个零部件的尺寸、装配公差、运动干涉情况都做了完整校验，确保模型结构具备实际加工落地的可行性。从整机结构来看，该微型数控车床采用卧式布局，包含主轴驱动单元、横向进给滑台、纵向进给滑台、刀架安装座、床身基座、传动组件等核心功能模块：主轴单元搭配独立驱动电机，通过带传动结构实现主轴的转速输出，主轴端设计有标准装夹接口，可适配小型卡盘完成棒料、小尺寸工件的装夹固定；进给系统采用双光轴导轨搭配丝杆传动的结构，两个进给方向分别配置独立的驱动部件，可实现X、Z轴的精准进给运动，满足车削加工的走刀需求；刀架部分采用模块化安装设计，可根据加工需求更换不同类型的车削刀具，适配外圆车削、端面车削、简易内孔加工等多种加工工序；床身基座采用一体式结构设计，保障整机的结构刚性，减少加工过程中的振动问题，提升加工精度稳定性。建模过程中对不同功能的零部件做了清晰的材质区分，如金属结构件采用钢、铝合金材质的外观渲染，传动部件、操作部件采用差异化的色彩标识，既方便查看装配关系，也能直观区分不同模块的功能属性。整体设计在满足车床基础加工功能的前提下，尽可能压缩了整机的外形尺寸，降低了设备的占地面积，同时简化了不必要的冗余结构，兼顾了制造成本与使用性能，可作为微型数控车床设计研发、教学演示、小型加工设备改装的参考模型，也可用于机械原理课程的结构展示案例，帮助学习者理解数控车床的传动逻辑、装配关系与工作原理。
