十字滑块式联轴器传动连接结构

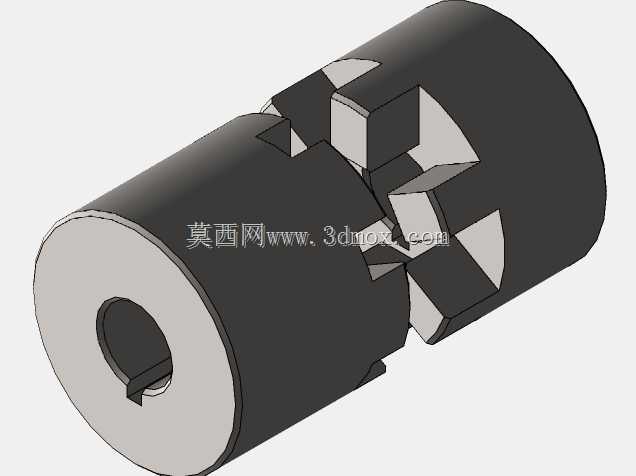

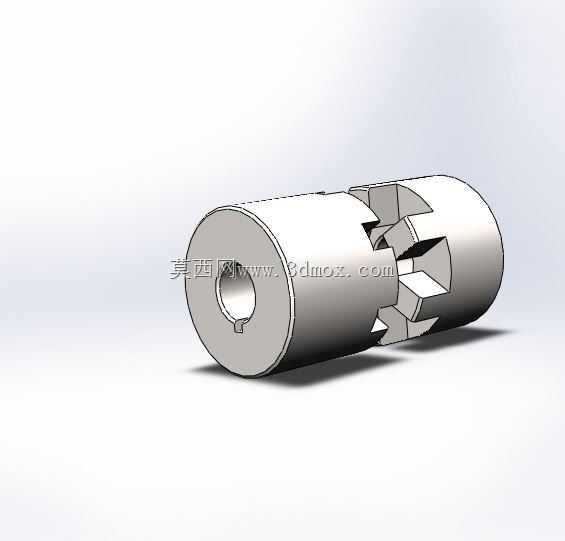

这类十字滑块结构的联轴器，在中小扭矩的传动场景中应用十分广泛，常见于轻工输送设备、小型机床进给机构、包装生产线的动力传输工位，用来补偿两根连接轴之间的径向、角向与轴向偏移，避免轴系因安装对中误差、运行负载形变产生的附加应力损坏轴承或电机输出端。从结构设计来看，模型采用两端带轴孔的半联轴套搭配中间十字滑块的组合形式，两端半联轴套的端面开有互相垂直的凹槽，中间滑块的两侧凸台分别嵌入两侧凹槽内，传动过程中滑块可在凹槽内小幅滑动，以此抵消两轴的不对中量。设计时半联轴套的轴孔预留了键槽安装位，可通过平键实现与轴的周向固定，保证扭矩传递过程中不会出现打滑空转的问题，轴孔的孔径公差按照过渡配合选取，既方便现场安装时的轴件穿入，又能保证运行时的同轴度控制在合理范围内。安装边界方面，这类联轴器的整体外径根据传递扭矩的大小匹配对应尺寸，两端轴孔的长度覆盖常规电机输出轴、减速机输入轴的标准轴伸长度，安装时不需要额外对轴端做过长的裁切加工，只要保证两轴的对中偏移量在滑块的允许滑动行程内，即可长期稳定运行。不同于刚性联轴器完全无补偿能力的特性，这种结构的联轴器不需要安装时达到极高的对中精度，能降低现场装配的调试难度，同时中间滑块多采用耐磨材质制作，滑动摩擦过程中的磨损量可控，日常维护只需要定期检查滑块磨损情况，更换配件即可快速恢复传动性能，不需要整体拆卸两端的轴系部件。在三维建模过程中，这类零件的结构特征相对规整，主要以回转体特征为基础，通过拉伸切除完成端面凹槽、键槽的结构制作，建模时需要注意凹槽与凸台的配合间隙，预留合理的滑动余量，避免装配后出现卡滞无法补偿偏移的问题，同时轴孔的倒角、端面的过渡圆角都要按照实际加工工艺要求做出，避免应力集中导致的部件断裂问题。实际选型时，需要根据传递的额定扭矩、轴径大小、允许的最高转速匹配对应规格的联轴器，滑块的滑动行程要大于现场实际可能产生的最大轴偏移量，才能保证传动过程中不会出现滑块脱出、传动中断的故障。
