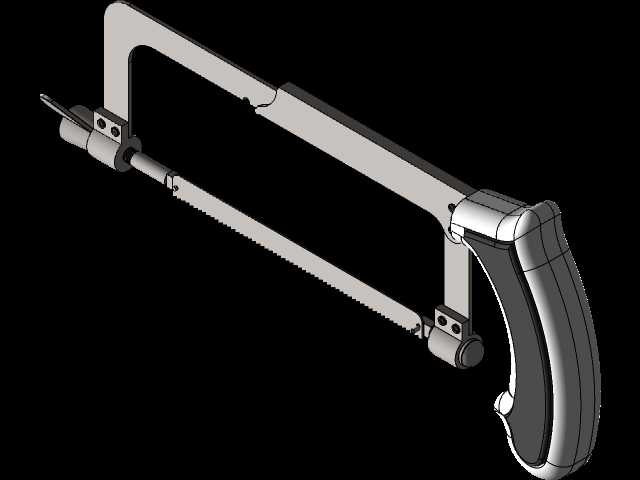

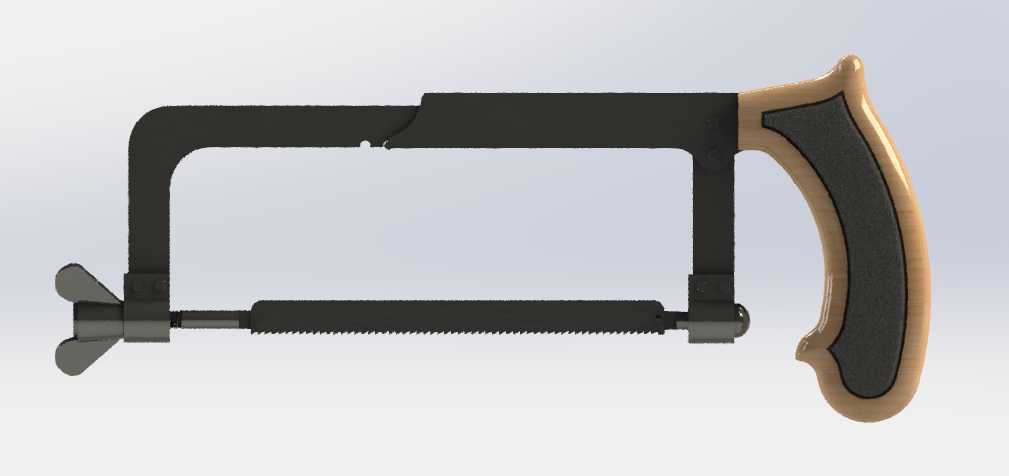

包胶手柄可调式手动钢锯结构设计

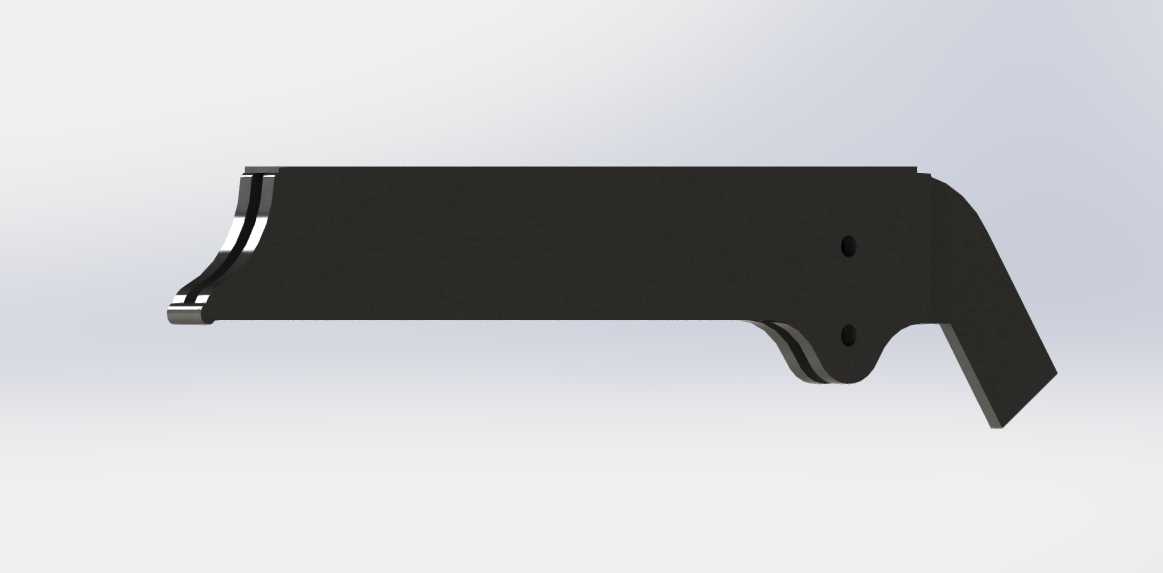

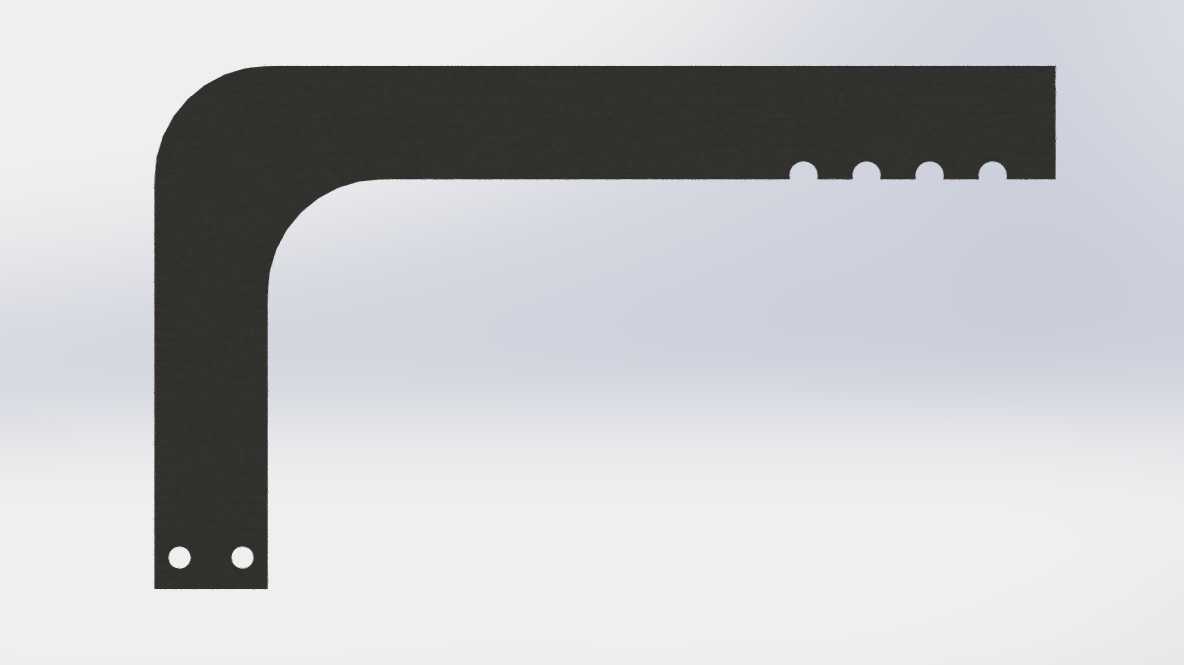

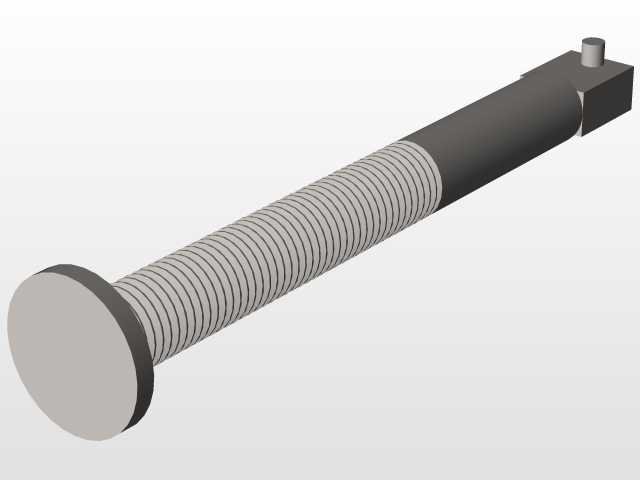

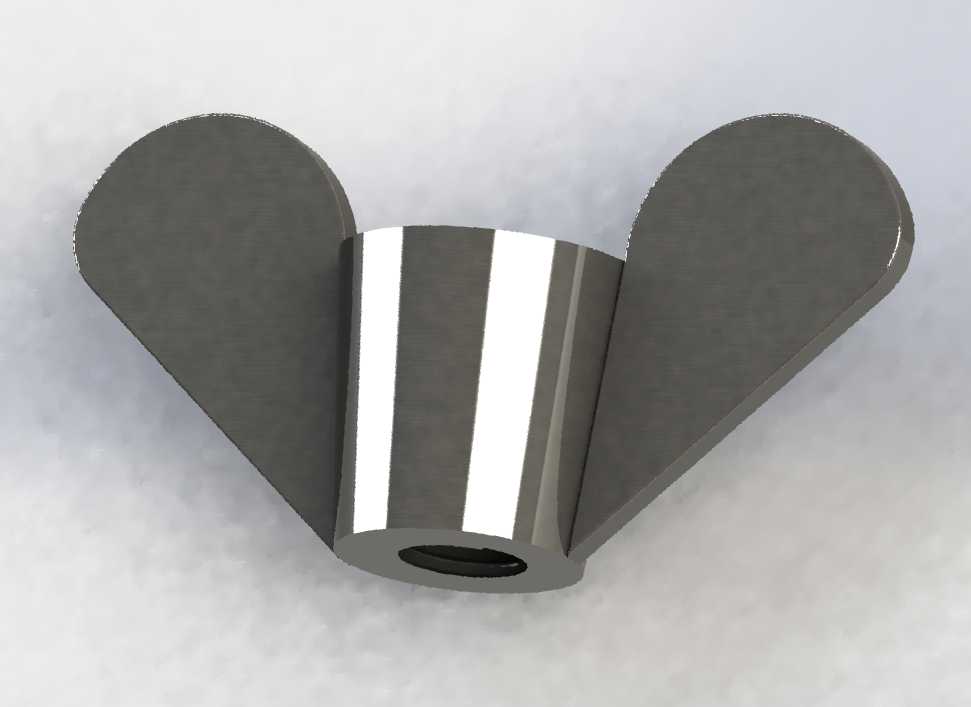

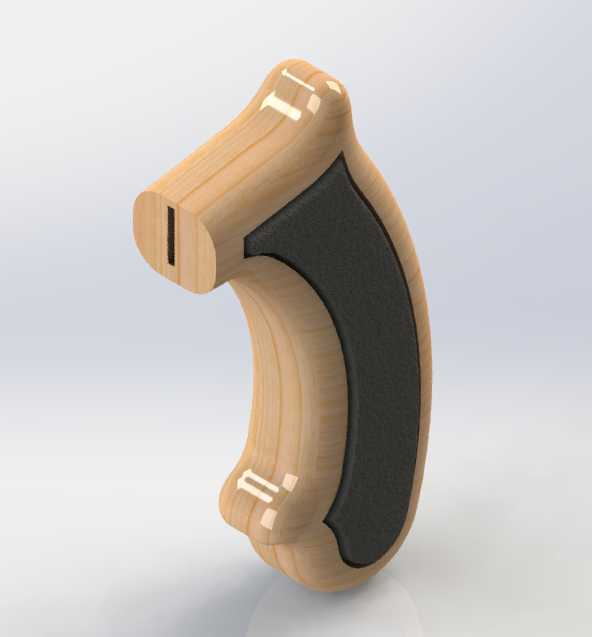

这款手动钢锯的结构设计围绕金工车间日常锯切作业的实际痛点展开，日常在设备维保、单件小批量下料、边角料修整场景中，作业人员往往需要长时间握持工具发力，因此手柄部分采用了硬塑基材外包防滑软胶的复合结构，贴合手掌自然握持的曲面弧度，在虎口受力位置做了加厚缓冲处理，减少长时间锯切带来的硌手问题，同时手柄与锯弓的连接角度经过反复调整，让作业时手腕能保持自然顺直的姿态，降低反复推拉动作带来的关节劳损。锯弓主体采用闭合式框型结构，选用高强度冷轧钢弯折成型，整体刚性充足，锯切过程中不会因为侧向受力出现明显形变，保证锯条运行的直线度，避免锯缝歪斜、锯条崩断的问题。前端的张紧机构采用蝶形螺母设计，无需额外辅助工具，徒手即可完成锯条的张紧度调节与拆装更换，蝶形螺母的翼片尺寸做了加大处理，即便手上沾有切削液或金属碎屑，也能稳定施力旋转，不会出现打滑情况。锯条安装位置预留了标准手用钢锯条的安装槽位，兼容市面上常规规格的双金属锯条、高速钢锯条，安装时锯条齿尖方向可根据作业习惯调整为前推切削或回拉切削模式，适配不同作业人员的操作习惯。整体结构的安装边界充分考虑了狭小空间作业需求，锯弓的侧框宽度控制在合理范围，在靠近墙面、设备内腔等受限空间作业时，不会因为框架过宽出现干涉，可完成深度较浅的局部锯切作业。框架上的锯条固定销做了防脱卡槽设计，张紧到位后销体不会因为作业振动脱出，避免锯条突然松脱引发安全隐患。手柄尾部做了圆弧收边处理，不会在握持时剐蹭手掌，整体重量分布靠近手柄侧，长时间持握不会出现前端坠手的问题，推拉施力时力的传递路径更顺畅，减少不必要的力损耗。在锯切薄壁管材、小型金属型材、塑料工件时，这款钢锯的结构稳定性可以保证锯切面的平整度，减少后续锉修的工作量，适合维修班组、五金加工工位、装配现场作为常备手动工具配置，结构上没有易损的复杂零部件，日常仅需更换锯条即可长期使用，维护成本极低。
