雨水管道微型涡轮发电装置结构

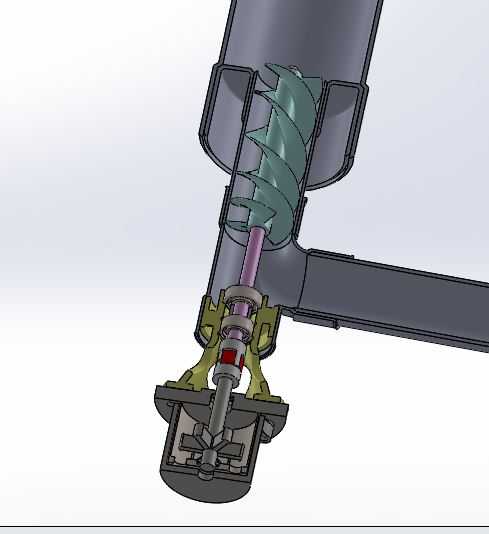

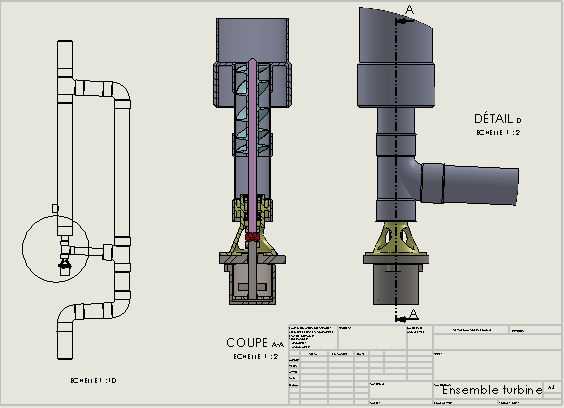

该微型涡轮装置主要适配建筑雨水立管、小型自然径流输水管道的余压能量回收场景，针对雨水下落过程中携带的动能与势能进行回收转化，可搭配微型储能模块为低功耗传感节点、管道监测设备提供持续电能，无需额外外接供电线路，适配老旧管网改造、海绵城市配套监测点位的供电需求。从结构设计来看，装置采用侧进下出的流道布局，进水端通过标准管螺纹与上游输水管道对接，出水端可直接衔接下游同管径管路，无需对现有管线进行大规模裁切改动，安装边界可适配常规公称直径50以内的输水管道，整体轴向安装长度控制在200mm区间内，径向最大尺寸不超过80mm，可直接嵌入管道检修段空间，不会额外占用管井内的操作空间。涡轮叶轮采用轴流式结构设计，叶片型线针对低水头、大流量的雨水介质特性做了优化，可在0.02MPa以上的水流压差下启动运转，叶片前缘做了圆弧钝化处理，可减少雨水中裹挟的细小沙粒对叶片前缘的冲蚀磨损，延长叶轮的无维护运行周期。装置的动力输出轴采用分段式密封结构，上部设置两道骨架油封隔绝水流侵入轴承腔，下部通过联轴器与微型发电模块直连，省去了中间变速结构，降低了传动过程中的能量损耗，同时减少了故障点数量。流道壳体采用等径过渡设计，涡轮段的流道通径与上下游管道保持一致，不会额外增加管路的沿程阻力，避免安装后影响管道的正常排水能力，在满管流工况下，装置的过流能力与同径直管的差值控制在5%以内，不会造成管道排水不畅的问题。从建模细节来看，装置完整还原了内部的导流筋、轴承定位台阶、密封槽、连接螺纹等结构细节，所有配合面的尺寸公差均按照常规机械加工精度设置，可直接用于样机加工的结构参考，也可作为流体仿真分析的基础模型，用于验证不同流速、不同含沙量工况下的涡轮运转效率与流场分布特性。
