卧式液化石油气储存钢瓶结构设计

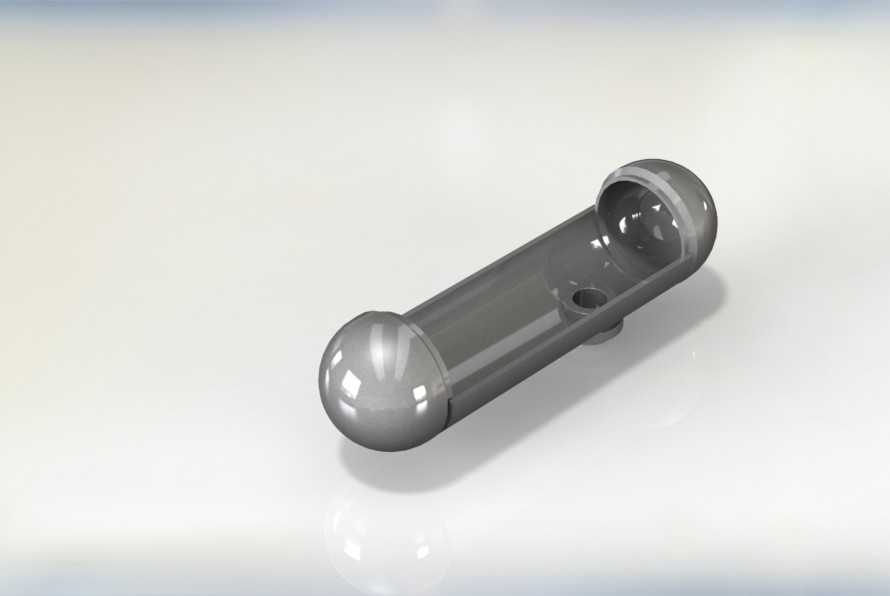

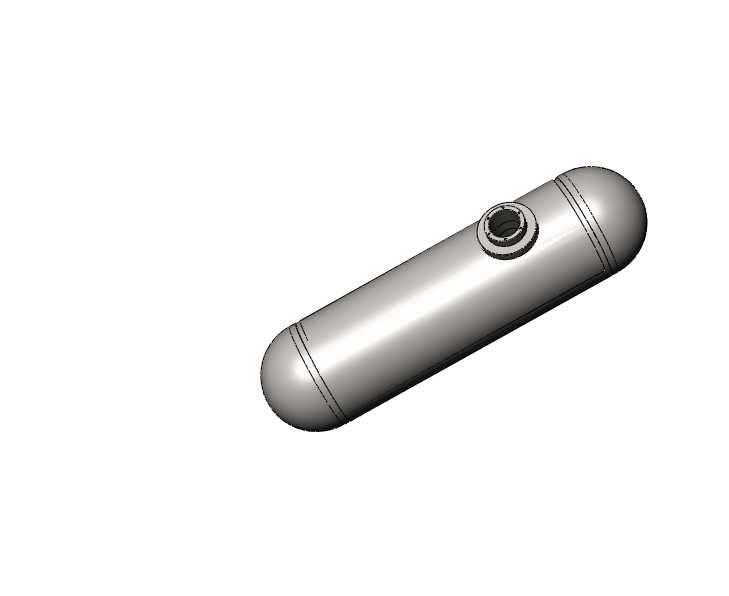

这款卧式液化石油气储存钢瓶的三维结构，主要面向民用燃气配送、小型工商业燃气临时供气、户外作业临时气源供给等场景使用，是低压液化气体储运环节的核心承压容器。从实际工程应用角度看，这类钢瓶需要兼顾承压可靠性、搬运便捷性与充装使用的安全性，设计过程中首先要明确罐体的承压边界，主体采用长直圆筒搭配两端标准椭圆封头的结构形式，这种结构的应力分布均匀，在相同壁厚条件下承压能力优于碟形封头，同时能最大化利用内部储存空间，减少无效结构占比。

设计时首先确定公称容积对应的筒体长度与直径比例，常规民用规格的长径比控制在4到6之间，既避免长径比过大导致的罐体刚性不足，也不会因为长径比过小造成摆放时重心过高易倾覆的问题。筒体与封头的连接采用全焊透对接结构，焊缝位置预留了合理的坡口加工余量，建模时还原了焊缝处的余高结构，方便后续做有限元应力分析时准确模拟焊缝区域的应力集中情况。顶部的阀座安装位置设置在筒体轴向中点位置，这个位置的选择经过多轮校核，既可以保证钢瓶直立或卧式摆放时都能顺利引出气相介质，也能避免充装过满时液态介质直接冲入阀门造成液击损坏。

阀座与筒体的连接采用加厚补强圈结构，因为开孔位置会破坏筒体的连续应力分布，补强圈的尺寸根据等面积补强法计算确定，保证开孔削弱的承压面积得到充分补偿。罐体两端的封头位置压制有环形防滑凸筋，一方面可以增强封头的结构刚性，降低封头受外压时失稳的风险，另一方面在钢瓶滚动搬运时能提供足够的摩擦力，避免搬运过程中打滑失控。

从安装边界来看，这款钢瓶的底部无需额外固定支架，卧式摆放时依靠筒体自身圆柱面即可稳定放置，两端凸筋可以限制钢瓶的轴向窜动；直立摆放时依靠下端封头的圆弧面配合配套的护圈即可稳定站立。建模过程中严格控制了各部位的壁厚一致性，主体筒体壁厚均匀，阀座、补强圈等受力较大的部位做了局部加厚处理，所有过渡位置都采用圆角过渡，避免尖锐棱角造成的应力集中。考虑到实际使用中钢瓶会频繁搬运、充装，结构上没有多余的外凸部件，除顶部阀门安装位外整体轮廓光滑，减少搬运过程中勾挂、碰撞的风险。内部容积的计算扣除了封头、阀座占据的无效空间，准确标定了充装液位的安全上限，避免超量充装带来的安全隐患。
