克拉克森12寸KGD型刀闸阀结构设计

这款刀闸阀的结构设计针对高浓度浆料、含固体颗粒介质的截断工况做了针对性优化，在矿山尾矿输送、洗煤厂煤浆管路、污水处理厂污泥管线、造纸厂纸浆输送这类易卡堵、介质磨损性强的场景中适配性极强。区别于普通楔式闸阀，它的闸板采用单侧刀刃式结构，启闭过程中可以直接刮除密封面附着的浆料、纤维、固体颗粒，避免介质堆积卡滞闸板，大幅降低带颗粒介质工况下的启闭故障概率。

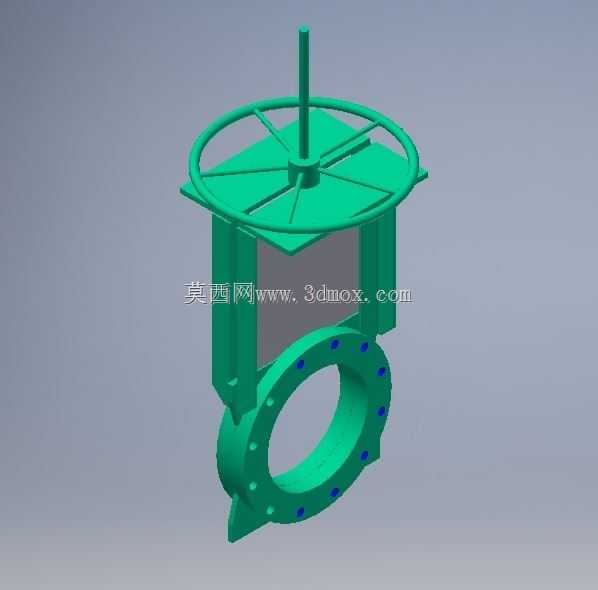

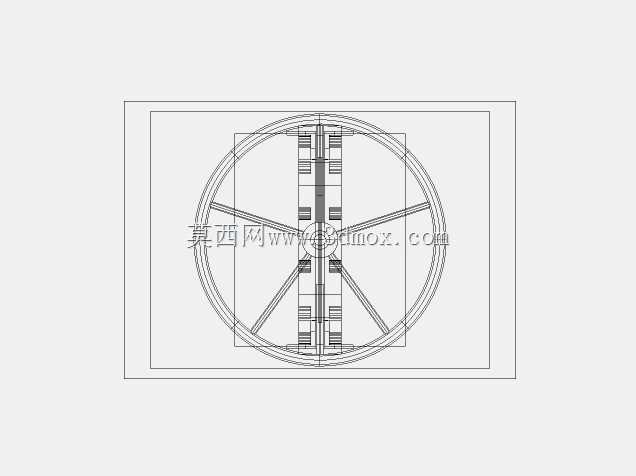

从结构设计逻辑来看，顶部的手轮操作机构采用轮辐式加中心导杆的布局，操作时的扭矩传递更均匀，中心导杆可以对闸板的升降行程做精准导向，避免闸板启闭过程中出现偏摆，保证密封面的贴合精度。阀体采用一体式铸造流道设计，流道内部无缩径、无凹槽死角，介质通过时不会出现淤积残留，全通径的结构设计让介质流通阻力更小，也能适配带大直径固体颗粒的介质输送，不会出现颗粒卡阻在阀腔内部的问题。

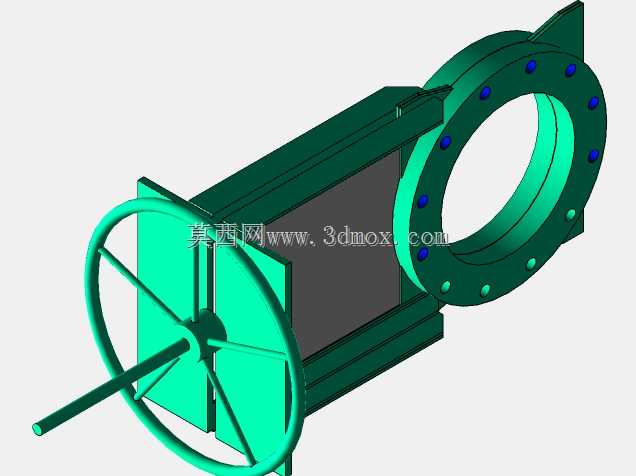

法兰连接端采用圆周均布螺栓孔的设计，安装时可以和同压力等级的管路法兰直接配对，密封面的凸台高度、螺栓孔中心距都符合通用管路连接标准，现场安装不需要额外做适配改造。阀板的密封副采用硬质合金镶嵌结构，密封面的耐磨性能比普通橡胶密封高4倍以上，针对磨损性强的矿浆、灰渣介质，可以有效延长密封件的更换周期，减少现场维护工作量。

操作机构的支架部分采用箱型加强筋结构，在大口径管路高压差工况下启闭时，支架不会因为操作扭矩过大出现变形，保证闸板升降的同轴度。闸板的行程限位做了隐含式设计，全开全关位置都有机械限位，避免操作时出现过位损伤密封面的问题。整体结构没有多余的外置零部件，外露的运动部件都做了防护设计，现场多粉尘、高湿度的恶劣工况下，也不会出现杂质侵入运动副导致的操作卡滞问题。

在选型适配时，这款阀的安装长度符合刀闸阀通用安装尺寸规范，替换同口径同压力等级的老旧刀闸阀时不需要调整管路间距，直接原位更换即可。阀板的刀刃角度经过反复优化，关闭时可以顺利切断管路中堆积的纤维、结块物料，不会出现闸板被物料垫住导致关不严的情况，针对造纸、选矿这类介质中长纤维、硬质颗粒含量高的场景，这种刀刃结构的截断优势尤为明显。
