16英寸开放式阀体手轮驱动夹管阀结构

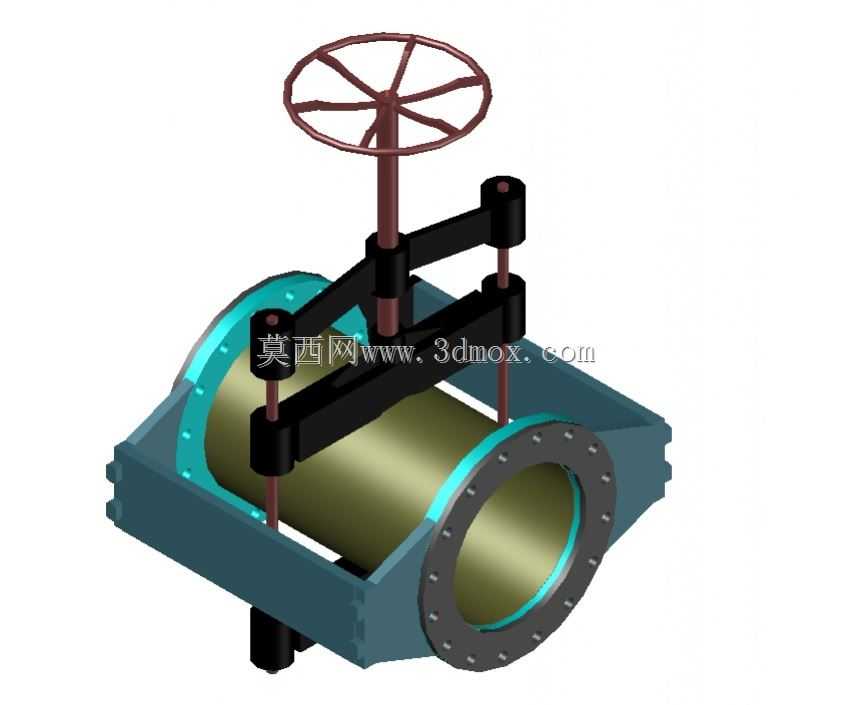

　　这款16英寸规格的手轮驱动夹管阀，主要应用在矿山矿浆输送、市政污泥处理、化工腐蚀性介质管路、食品浆料输送这类对截断元件耐磨损、抗腐蚀有较高要求的场景，日常工况下承担管路介质通断调节、检修隔离的核心作用，相比普通闸阀、截止阀，它的过流部件无金属直接接触介质，靠挤压内部胶管实现截断，能适配带固体颗粒、纤维杂质的复杂介质，不会出现卡涩、密封面冲蚀磨损的常见故障。从结构设计来看，整体采用开放式阀体框架，没有传统阀门的封闭中腔，两侧直接通过带螺栓孔的法兰与同管径管道对接，法兰的螺栓孔数量、孔距、密封面凸台尺寸完全匹配16英寸公称通径的管路法兰标准，安装时不需要额外加工过渡连接件，直接对齐穿入螺栓紧固即可，阀体框架采用箱型焊接结构，

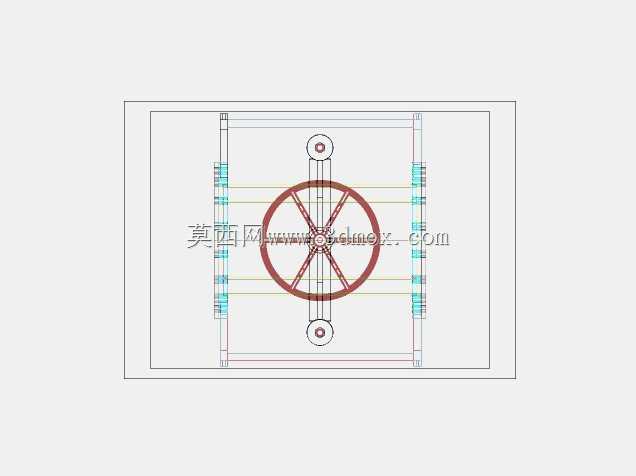

　　两侧的承力侧板有足够的厚度，能承受胶管被挤压时产生的反向撑开力，长期使用不会出现框架变形导致的密封失效问题。顶部的驱动部分采用手轮配合梯形丝杠的结构，手轮的轮辐直径做了优化，操作人员不需要加力杆就能在额定工作压力下完成启闭操作，丝杠下方连接的是对称布置的双压杆结构，两根压杆平行分布在胶管的上下两侧，转动手轮时丝杠带动上压杆垂直下行，和下方固定的下压梁配合，均匀挤压中间的弹性胶管，直到胶管内壁完全贴合实现截断，这种双压杆平行挤压的设计，能让胶管的受力沿整个通径截面均匀分布，不会出现局部应力集中导致胶管过早撕裂的问题，胶管的更换也非常方便，只需要拆掉两侧法兰的连接螺栓，松开压杆的限位结构，就能从阀体框架侧面抽出旧胶管，

　　装入新胶管后复位即可，不需要整体拆解阀门的驱动结构，现场维护效率比同规格其他阀门高很多。设计过程中特意做了安装边界的尺寸校核，阀体的整体宽度、手轮的顶部安装高度、压杆的最大行程都做了冗余设计，手轮处于最高全开位置时，下方的压杆完全抬升到胶管通径以上，不会占用流道空间，全开时的流阻和同管径直管段几乎一致，不会造成额外的压损，适合长距离输送浆料的管路使用；压杆下行到最低关断位置时，胶管的挤压量刚好达到密封所需的压缩比，既不会因为挤压量不够导致介质泄漏，也不会因为过度挤压缩短胶管的使用寿命。另外在框架的导向结构上，压杆两侧设置了垂直导向柱，保证压杆上下动作时不会出现偏斜，避免单侧挤压导致的胶管密封不严、局部磨损过快的问题，

　　导向柱和压杆的连接位置加装了自润滑衬套，不需要定期加注润滑脂就能长期灵活动作，适合多粉尘、高湿度的恶劣工况使用。在实际选型应用中，这款阀门可以根据输送介质的特性更换不同材质的内衬胶管，比如输送磨蚀性强的矿浆时选用耐磨天然橡胶胶管，输送腐蚀性化工介质时选用氟橡胶或者丁基橡胶胶管，输送食品级介质时选用符合卫生标准的硅胶胶管，阀体框架本身不需要做任何改动，适配性非常强。安装时需要注意预留手轮的操作空间，手轮上方不能布置其他管线或设备，保证操作人员可以360度转动手轮，同时阀体两侧的管路要做可靠的支撑，不能让阀门承担管路的重量，避免法兰连接处出现应力变形导致泄漏。
