卧式金属切削铣床结构设计

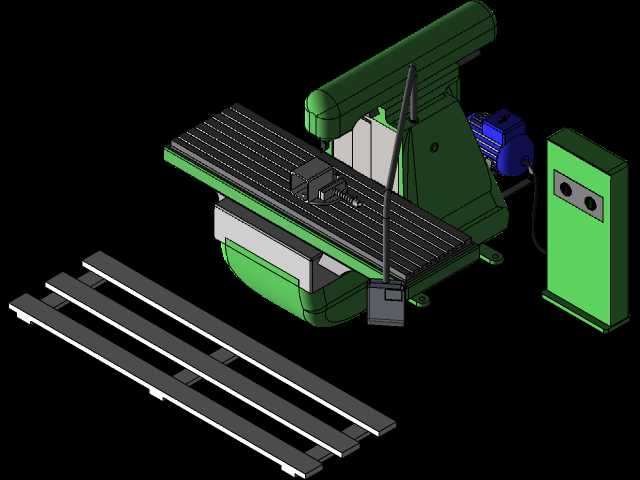

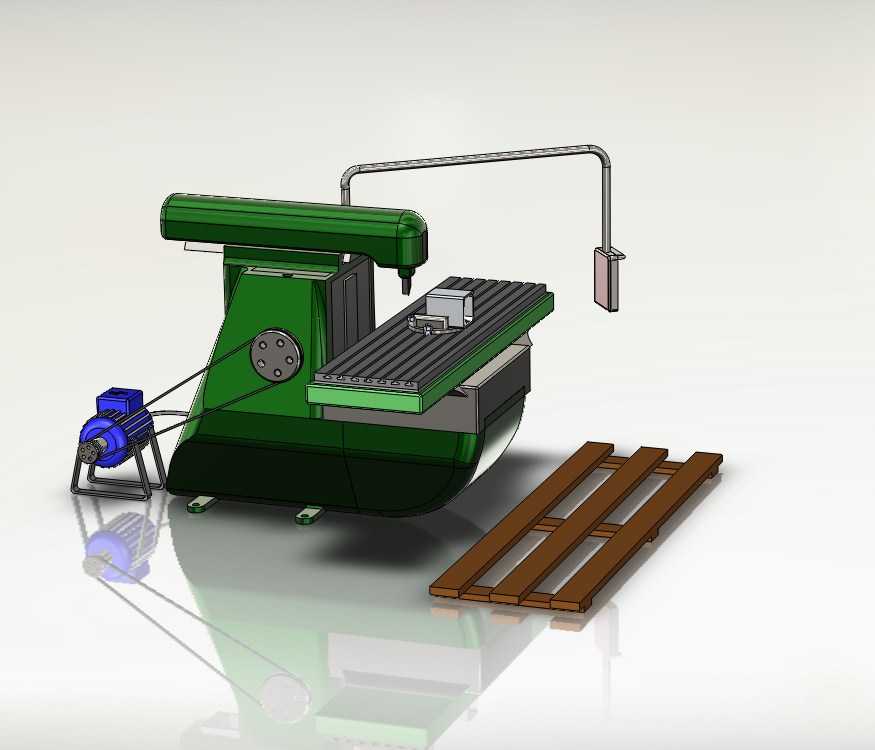

该设备属于卧式金属切削加工类机床，主要应用于机械加工车间的中小批量零件铣削工序，可完成平面、沟槽、成型面、齿轮齿形等多种切削加工任务，适配普通碳钢、铸铁、有色金属等多种常见金属材料的粗加工与半精加工场景，在通用机械制造、五金零件加工、模具粗加工等领域应用广泛。从结构设计来看，整体采用床身、滑枕、工作台、进给机构、动力传动系统分体式布局，床身作为核心承载构件采用大倾角加强筋结构，可有效吸收切削过程中的振动，保证加工过程的稳定性；滑枕沿床身水平导轨做横向进给运动，主轴箱集成在滑枕前端，可沿滑枕导轨做垂直方向的升降调整，适配不同高度工件的加工需求。工作台采用T型槽结构设计，可通过压板、平口钳等通用工装直接装夹工件，工作台纵向进给通过丝杠传动实现，可根据加工需求切换手动进给与自动进给模式，进给行程覆盖常规中小零件的加工范围，无需额外拓展工作台即可完成大部分通用零件的加工装夹。动力端采用独立电机外置布置，通过三角带传动将动力传递至主轴箱，带传动结构可在过载时发生打滑，保护主轴与传动齿轮不受冲击损坏，同时可通过更换带轮调整主轴转速区间，适配不同材料的切削线速度要求。设备旁配套的木质托盘为工件周转辅助工装，可用于临时存放待加工或已加工工件，减少工件搬运过程中的磕碰损伤。安装边界方面，设备整体占地长度约2.8米、宽度约1.6米，安装时需预留后侧0.8米以上的维护空间，左右两侧各预留0.6米的操作与工件上下料空间，地面需做硬化处理并预留地脚螺栓安装孔，保证设备运行时的水平度与稳定性。操作端的悬挂式控制盒可根据操作人员站位调整位置，降低操作过程中的反复走动频次，提升加工操作的便利性。冷却系统管路沿滑枕布置，可直接将切削液输送至切削区域，带走切削产生的热量同时冲排切屑，延长刀具使用寿命。
