工业起重用单钩式吊装承载构件

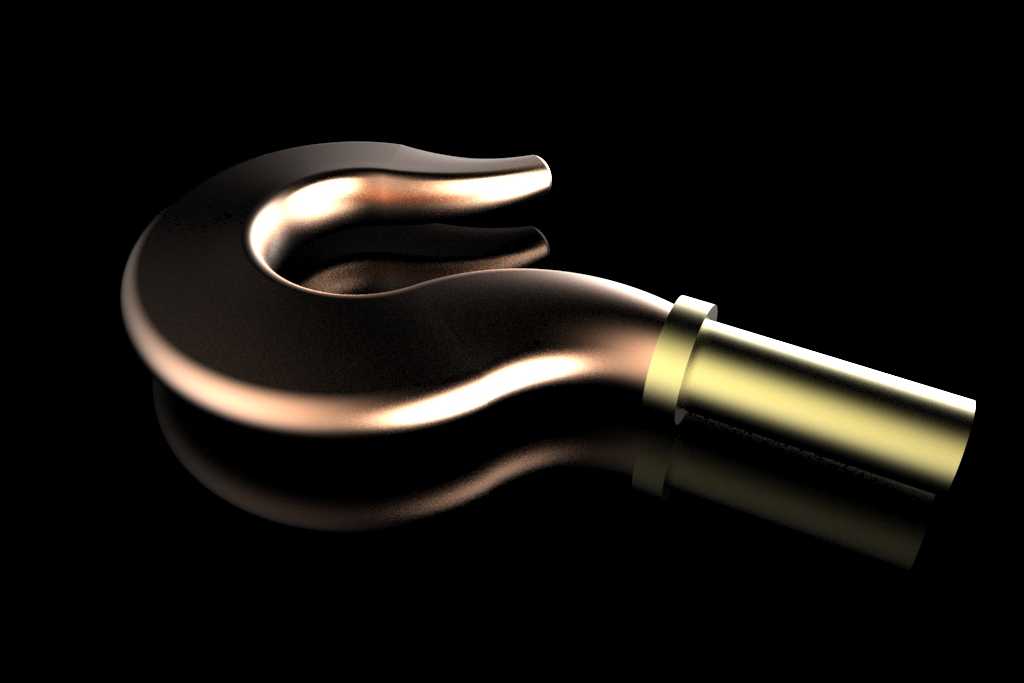

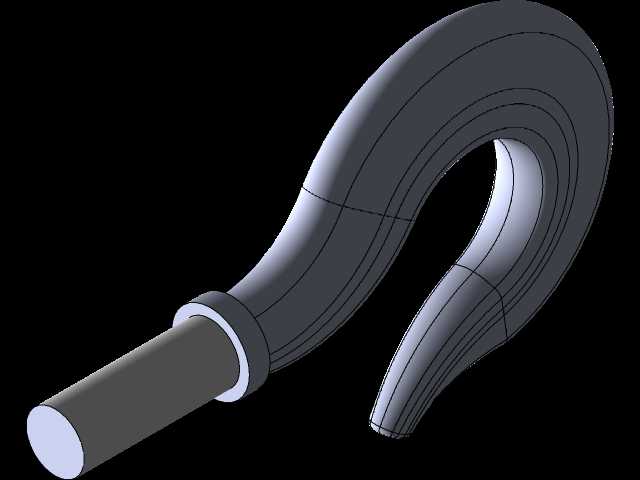

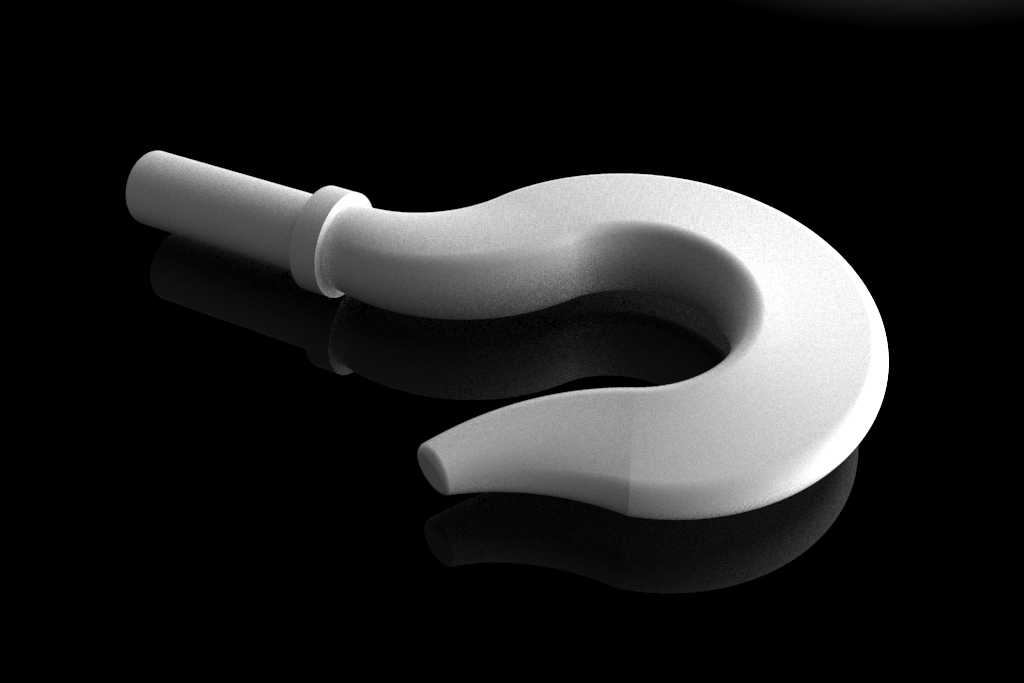

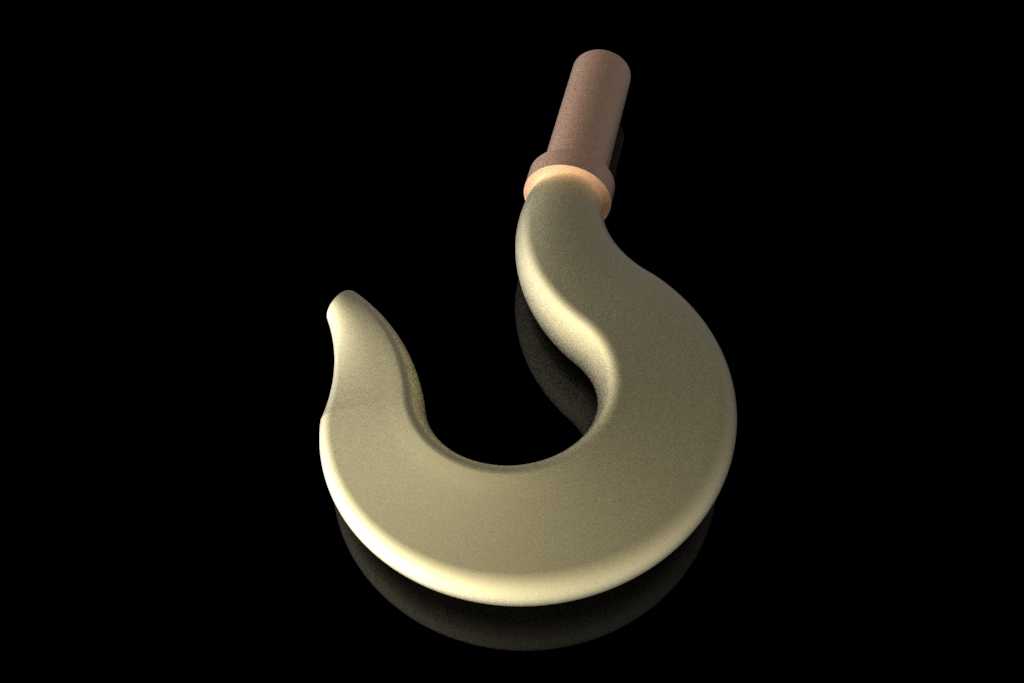

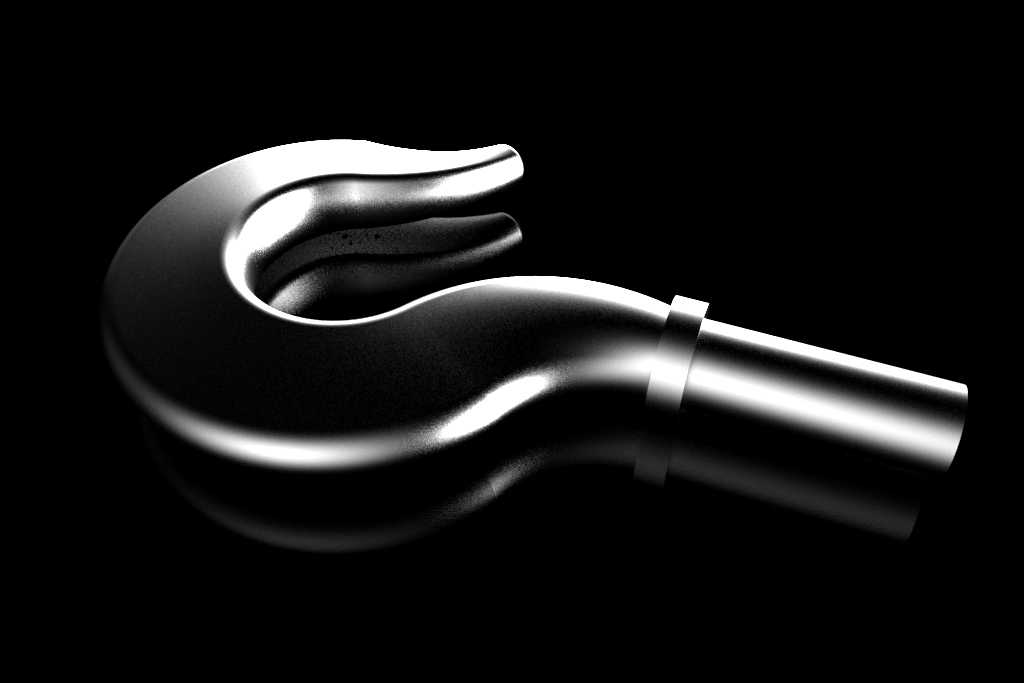

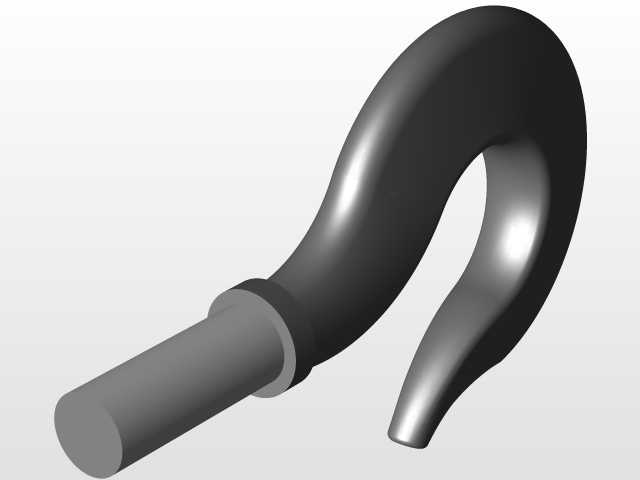

在车间重型工件转运、港口货箱装卸、基建物料吊装这类常规起重作业场景里，吊钩是直接连接起升机构与被吊载荷的核心受力构件，所有吊重的载荷最终都要通过吊钩传递到钢丝绳、卷筒这类起升传动部件上，其结构合理性直接关系到起重作业的安全冗余。这款吊钩采用经典的单钩C型曲臂结构，上端为圆柱形直柄安装段，可直接插入吊钩横梁的装配孔内，配合推力轴承、锁紧螺母完成固定，安装时需要保证直柄段与横梁孔的配合公差满足过渡配合要求，避免作业过程中出现径向窜动，直柄段的长度设计预留了轴承安装位、螺母锁紧位以及防脱卡板的装配空间，不会出现装配干涉问题。钩身的曲线段经过曲率优化，从直柄过渡到钩头的过程中截面平滑变化，没有应力集中的直角突变结构，钩身的截面从靠近直柄的位置向钩头方向逐步调整厚度，在保证钩腔内部有足够容绳、容吊具空间的前提下，让载荷在钩身的传递路径更顺畅，不会出现局部应力过载的情况。钩头端部做了加厚处理，可配套安装防脱棘爪，避免吊装过程中吊索具从钩腔滑出引发安全事故。设计过程中需要重点校核钩身危险截面的拉应力、弯曲应力组合载荷，同时要考虑起重作业时的动载系数，不能单纯按静载荷计算结构强度，钩腔的开口尺寸要适配常见的卸扣、钢丝绳套环、吊装带吊环的连接尺寸，既不能开口过大导致吊具容易滑脱，也不能开口过小导致常规吊具无法顺利挂入。钩身的曲面过渡要保证挂入的吊索具在受力时能自然滑到钩腔的最低受力点，避免吊具在钩身局部卡滞造成偏载，直柄段的直径要匹配对应吨位吊钩横梁的安装孔径，装配后要保证吊钩可绕直柄轴线灵活转动，方便作业人员调整被吊工件的朝向，不需要额外撬动载荷调整角度。日常使用中这类吊钩需要定期做磁粉探伤，检查钩身曲面是否存在疲劳裂纹，同时测量钩口的开口变形量，当变形量超过阈值时要及时更换，避免出现断钩坠落的事故。
