大吨位汽车吊整机结构三维数模

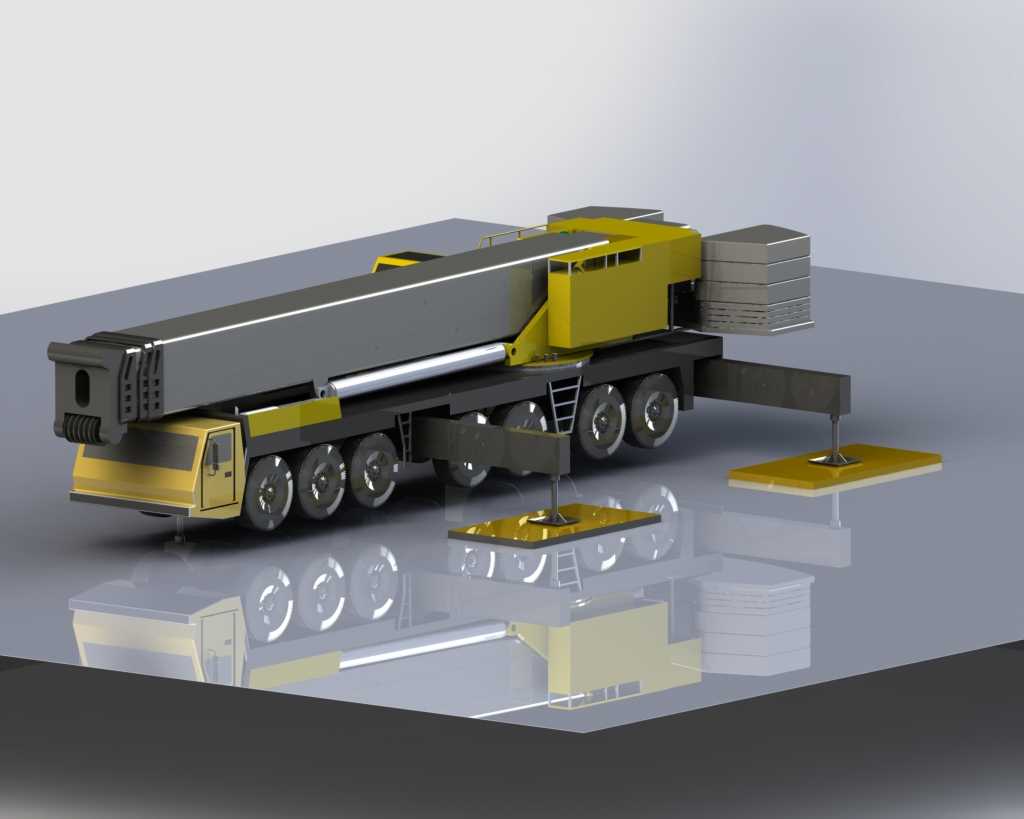

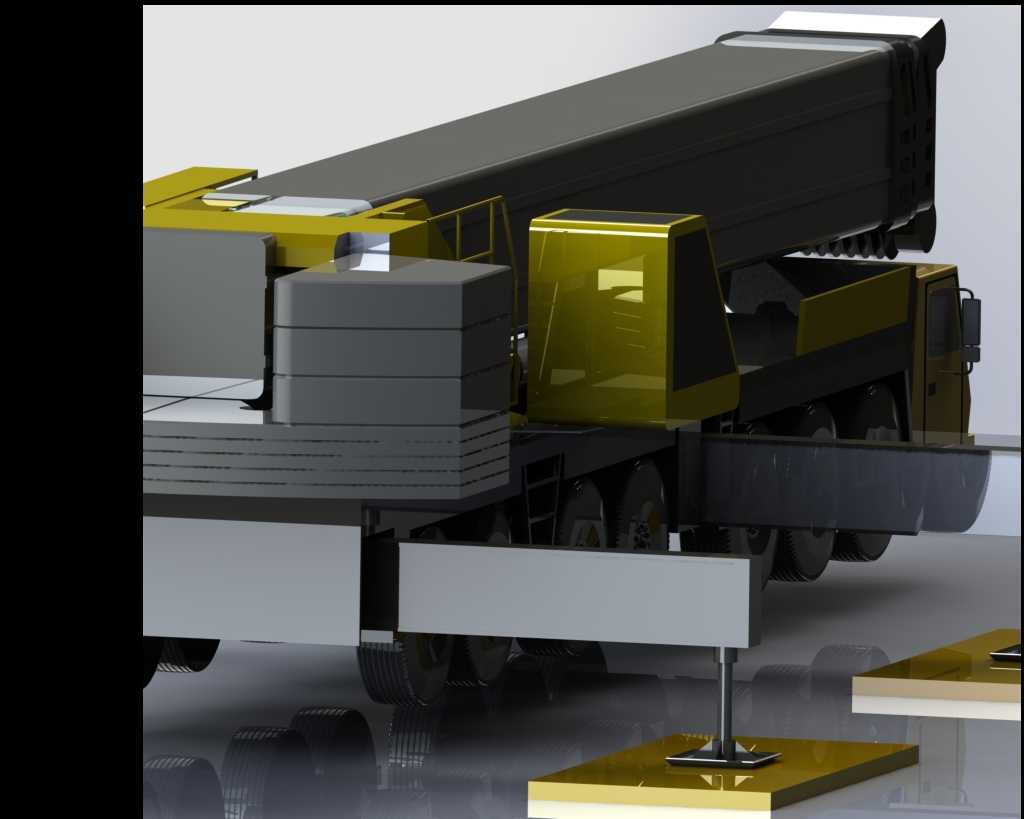

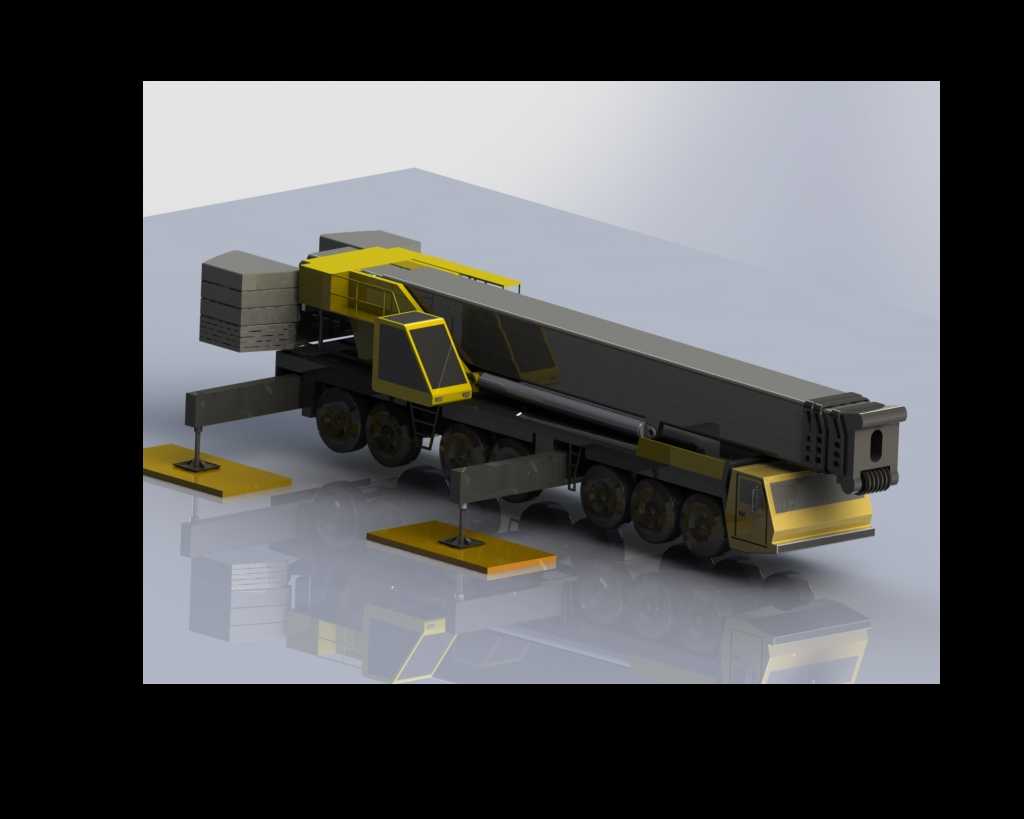

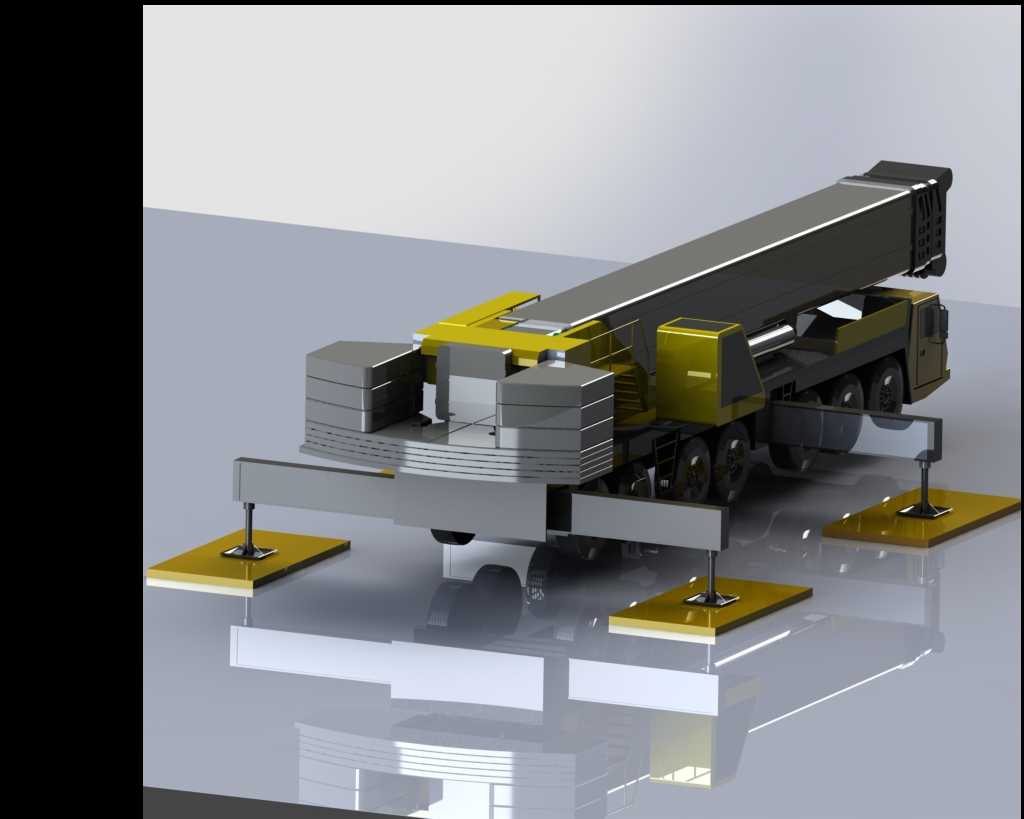

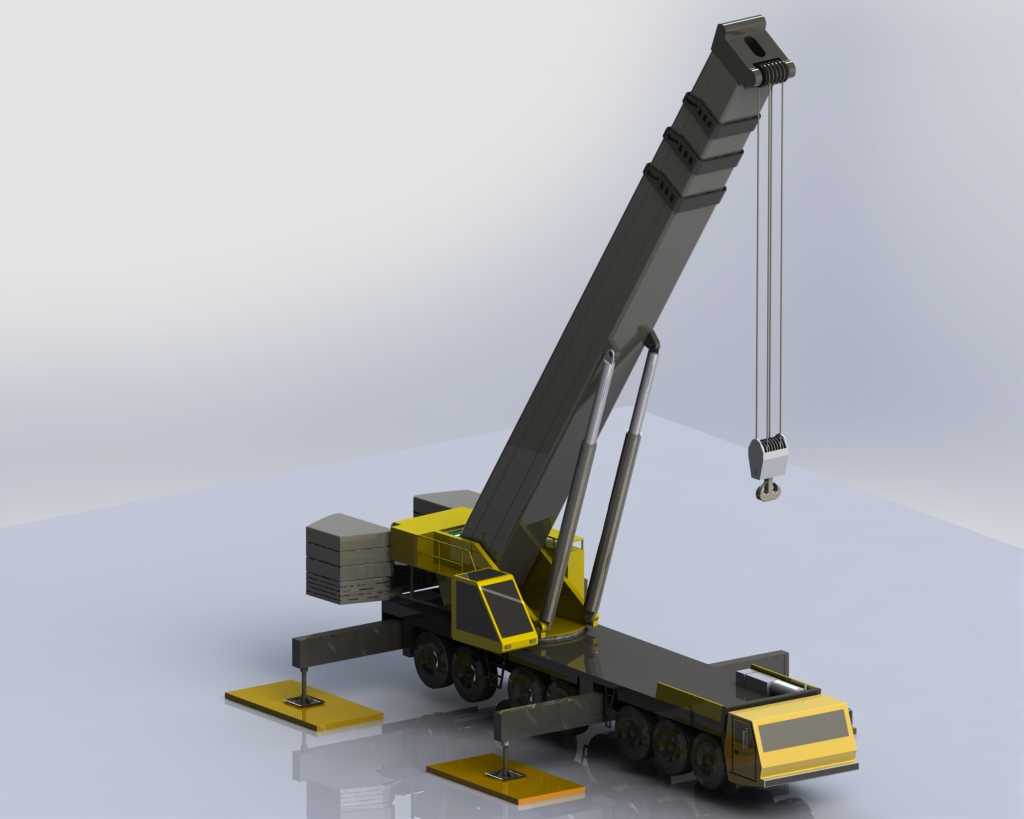

做重型吊装项目的方案前期，经常需要核对大吨位汽车吊的站位边界、支腿展开尺寸、臂架覆盖作业范围，这套数模刚好能覆盖方案校核阶段的核心需求。从结构设计逻辑来看，多轴重载底盘的轴荷分配是建模时优先考量的部分，底盘上布置的可伸缩支腿，作业时需完全伸出并垫设支腿垫板，将整机载荷均匀传递至地面，避免作业时出现侧翻或地面沉陷风险，支腿的横向、纵向伸出距离直接决定了不同幅度下的额定起重量边界。上车部分的伸缩臂架采用多节嵌套结构，臂架截面的渐变设计兼顾了不同伸出长度下的抗弯、抗扭刚度，臂架端部的滑轮组与吊钩组件配合卷扬机构，实现重物的垂直起升与变幅动作，变幅油缸的支撑点位经过力学校核，可在不同仰角下为臂架提供稳定支撑。转台部分连接底盘与上车作业机构，可实现360度全回转作业，尾部配置的固定配重块用于平衡吊装作业时的前倾力矩，配重的重量与安装位置直接影响不同作业半径下的起重性能。在实际工程场景中，这类大吨位汽车吊多用于大型设备吊装、钢结构场馆安装、桥梁构件架设等作业场景，建模时还原了行驶状态与作业状态的结构差异：行驶状态下支腿收回、臂架平放至底盘支架上，满足道路运输的外廓尺寸要求；作业状态下支腿展开、臂架仰起，可覆盖不同距离、不同高度的吊装点位。数模中各部件的装配关系完全参照实车结构，可直接用于吊装方案的站位模拟、干涉检查，也可作为结构受力分析的基础模型，帮助设计人员快速核对作业空间内的障碍物距离、支腿站位与基坑、管沟的安全距离，避免方案阶段出现尺寸误判导致的现场施工问题。
