工业用直角限位锁定支撑装置

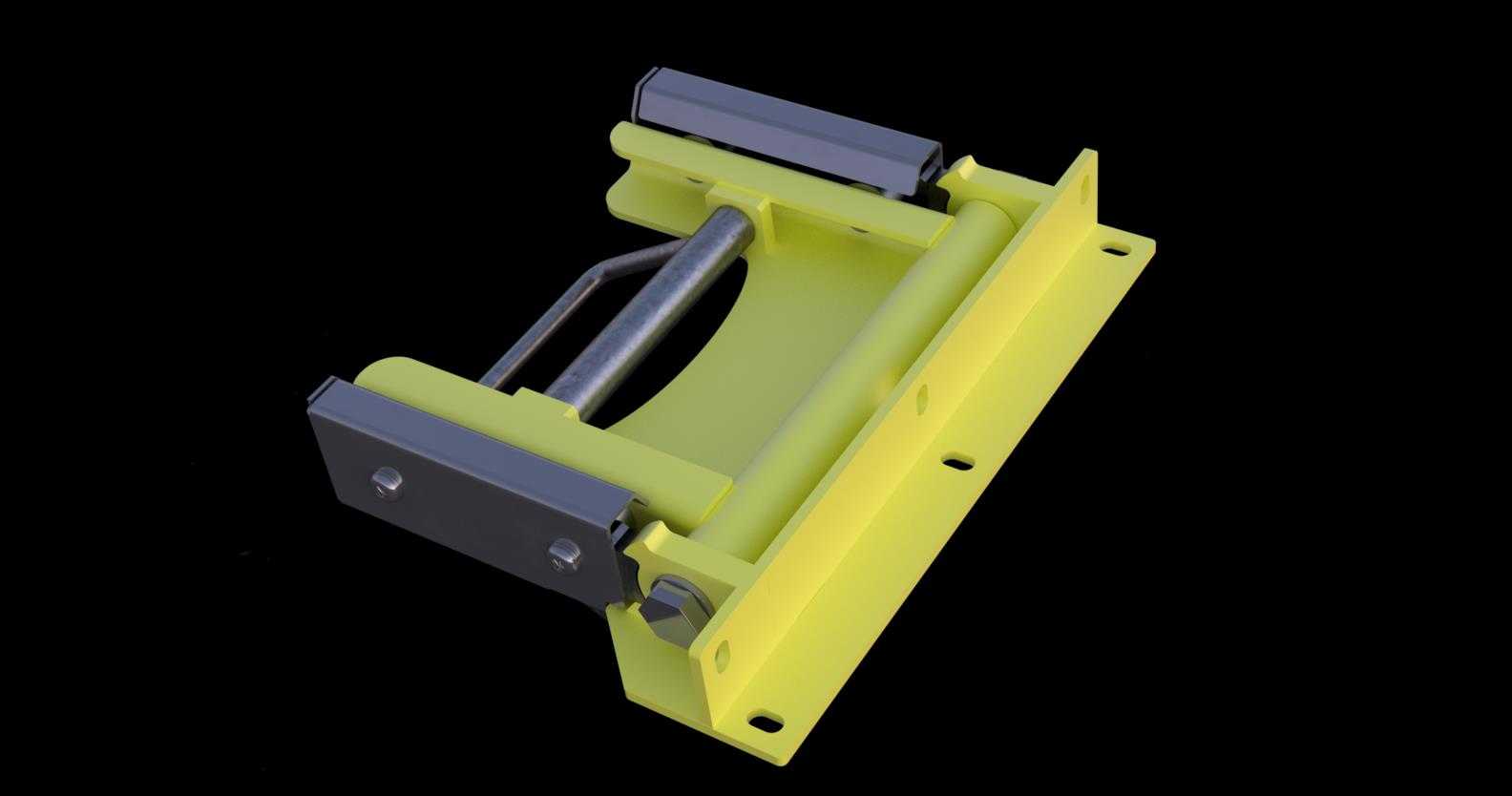

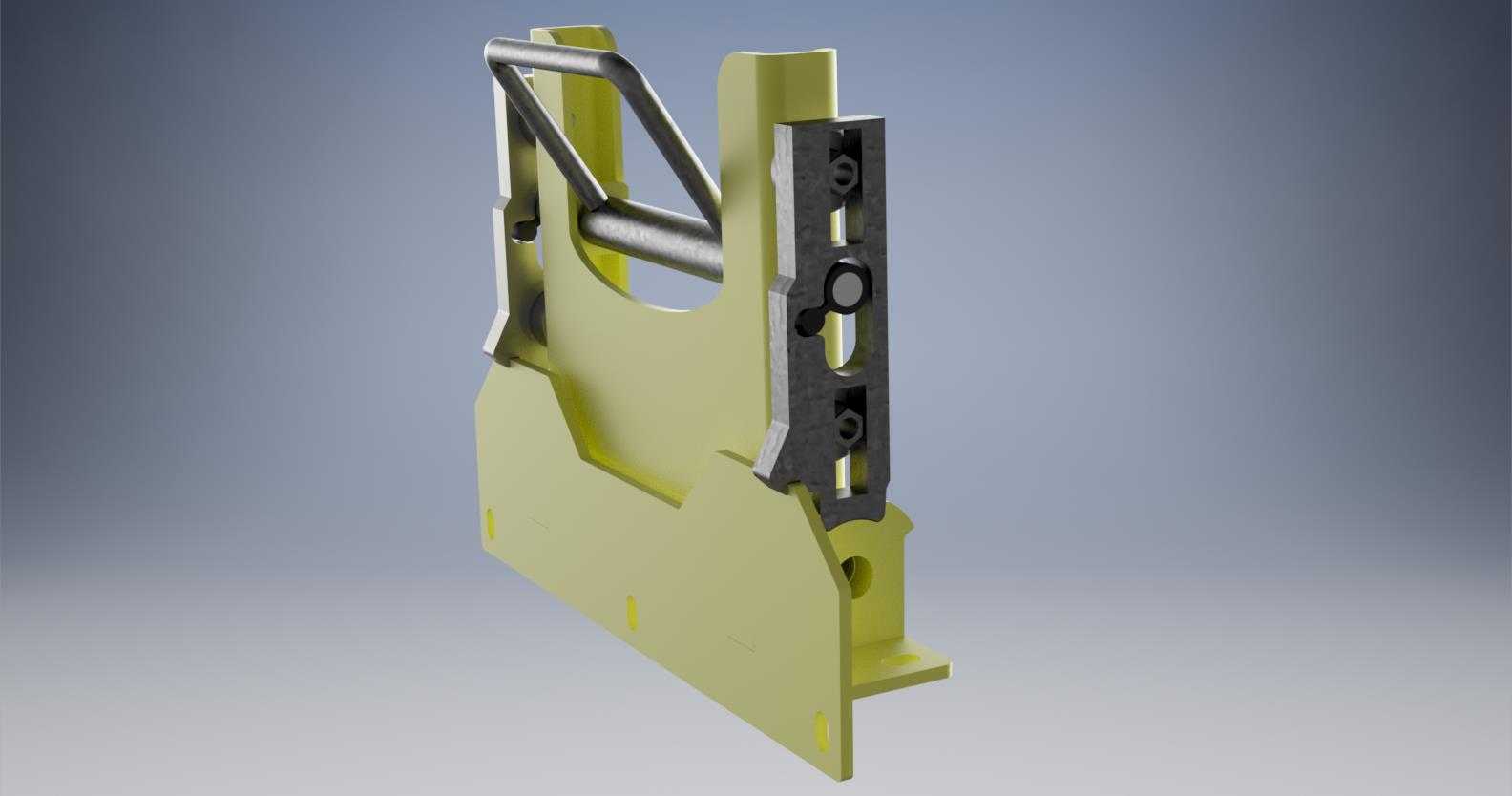

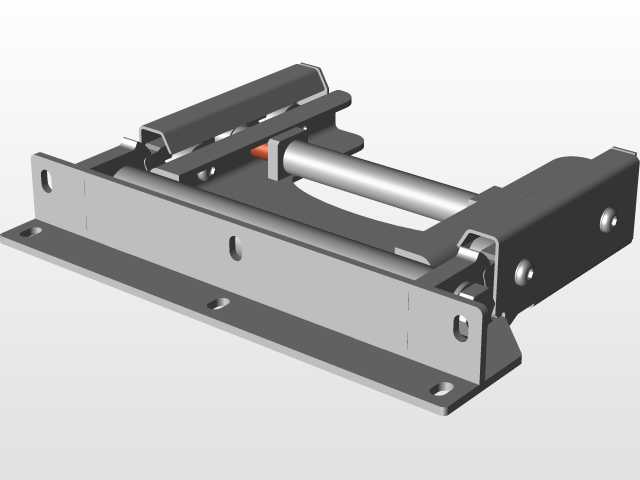

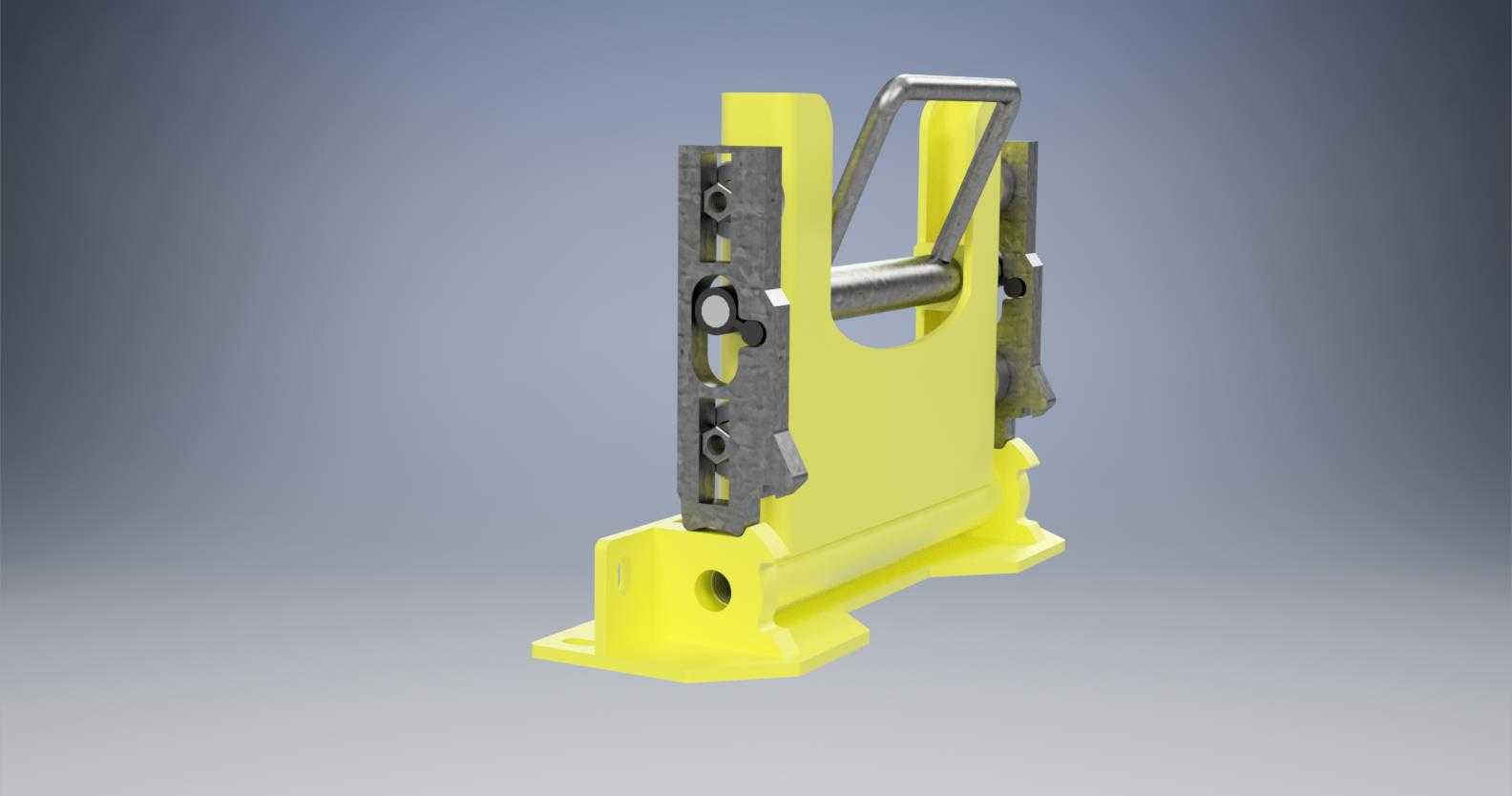

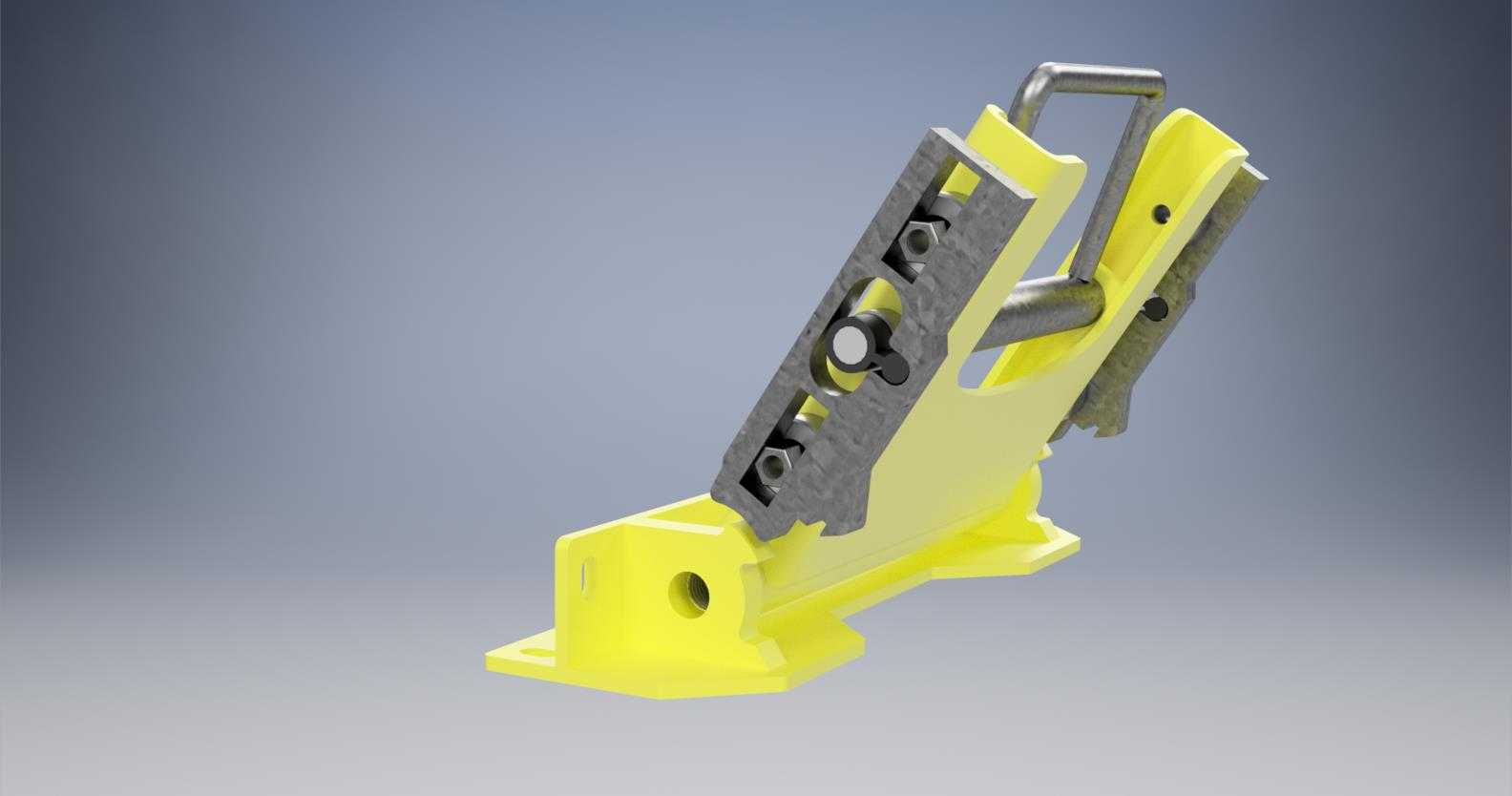

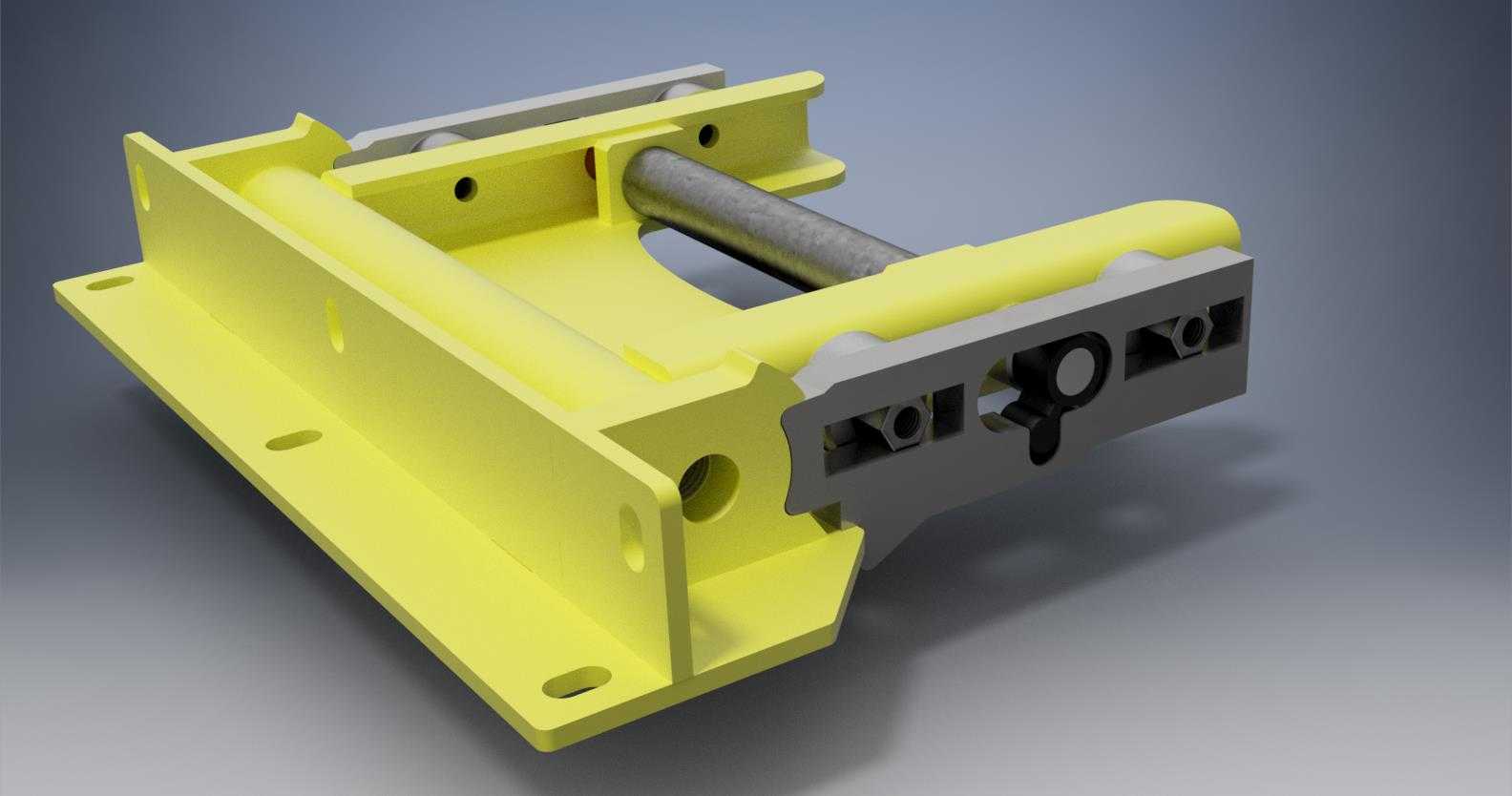

这款直角锁定结构，在工装夹具、生产线挡停、设备舱门限位、可翻转作业平台的位置固定场景中应用十分广泛，核心作用是在两个构件形成90度夹角时提供可靠的刚性锁止，避免受载后出现角度偏移、构件回退的问题。从实际使用场景来看，不少小型装配工位的翻转工作台，在翻起到垂直作业位置时，需要这类结构快速卡合锁定，不需要额外拧紧紧固件，操作时只要将活动构件推到直角位置，内部的锁止销就会在弹簧作用下自动卡入对应卡槽，完成位置固定，解锁时只需要扳动外露的解锁把手，就能让锁止销退出卡槽，活动构件即可自由转动调整角度。设计上采用了安装底板与活动支架分体式的结构，安装底板上预留了四个沉头安装孔，可以直接通过螺栓固定在设备的机架型材或者安装基面上，不需要额外做复杂的安装面加工，活动支架与底板之间通过销轴连接，转动副处加装了耐磨衬套，长期反复转动也不会出现轴孔磨损松旷的问题，锁止部位采用了斜面咬合的结构，锁止后能承受垂直于活动支架方向的径向载荷，不会因为受振动出现自动脱锁的情况。外形上整体结构紧凑，安装底板的长度控制在常用的120毫米规格内，宽度为80毫米，活动支架翻起后的垂直高度为95毫米，不会占用过多的设备安装空间，安装边界上需要注意在活动支架的转动轨迹范围内预留至少100毫米的转动空间，避免与周边的管线、其他构件发生运动干涉。锁止结构的受力件全部采用了调质钢材质，表面做了发黑防锈处理，外露的支架部分采用了喷塑工艺，在车间多尘、有少量切削液飞溅的环境下也能长期使用，不需要频繁做防锈维护。转动销轴的端部采用了卡簧限位，拆解维护时只需要取下卡簧就能抽出销轴，更换内部的弹簧或者耐磨衬套，日常维护成本很低。在实际选型适配时，可以根据需要承载的载荷大小调整锁止销的直径，以及内部复位弹簧的刚度，常规版本的锁止结构可以承受最大500牛的垂直载荷，满足大部分小型工装、轻型设备的限位锁止需求，结构上没有复杂的异形零件，所有加工件都可以通过常规的铣削、钻孔工序完成加工，加工成本低，适合批量配套在各类非标自动化设备、小型工装上使用。
